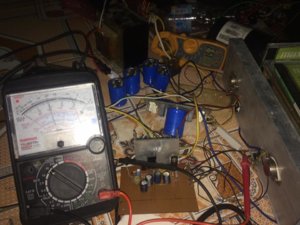

Chân C của Q4 em đã nối vào chân Out, chỉnh lại VR2, mạch chạy bình thường, nhưng điện áp chân tụ C4 vẫn bị áp điện ngược khoảng 7 ~ 8 VDC bác ạ, không biết tụ C4 bị phân cực ngược như thế có hỏng tụ không?
Dạ, em cũng thử quay ngược con tụ thì điện áp tại điểm Out không chỉnh được về 1/2 điện áp Vcc ( đo tại điểm Out điện áp trên 30V) và dòng qua sò 2N3055 rất nhỏ, mạch khuếch đại không làm việc bác ạ.
Bác tháo tụ ra chỉnh DC out xong đo Vdc chỗ gắn tụ, bên nào là + thì gắn cực + tụ vào. Mà cụ thay con tụ khác đi.
Em để nguyên như thế thì bị phồng tụ, quay ngược tụ lại thì chỉnh DC out không được. E thay tụ mới mà vẫn không được. Có ai lắp mạch này rồi thì giúp em với
Em xin chân thành cảm ơn bác Trinh_anhtu đã tận tình chỉ bảo, sau khi xem lại em bị sai chưa đúng như schema ạ.

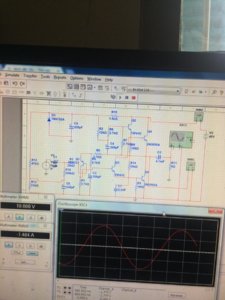

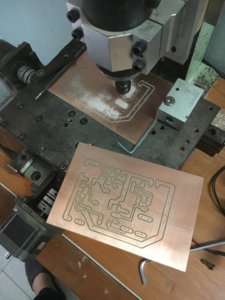

Sau mấy năm gián đoạn vì công việc đến nay niềm đam mê đã trở lại và tiếp tục doz đang dang dở bắt đầu từ phay mạch vậy
