DIY Pre 27

Discussion in 'Bán dẫn' started by quanghao, 10/11/11.

  1. dothanhsonxd

    dothanhsonxd Advanced Member

    Joined:
    6/5/08
    Messages:
    1.007
    Likes Received:
    5
    Location:
    Ha Noi
    Dear các bác, con Pre của em cảm giác tiếng dải cao hơi gắt, dải trầm cũng chưa thực sự nhiều.

    Em đang dùng linh kiện như trên mạch, duy chỉ có đội 2n em dùng 5566. Tụ nguồn hiện đang dùng là 4x 2200uF ROE.

    Các bác cho em hỏi em muốn giải quyết 2 vấn đề trên thì gia giảm vào đâu ạ

  2. tngoctu

    tngoctu Advanced Member

    Joined:
    10/10/10
    Messages:
    2.366
    Likes Received:
    186
    Bác xem lại dàn bán dẫn nhé, con này cần bán dẫn tốt, nhất là 2 cặp 2n5565/5566 phải là hàng xịn thì âm thanh mới tốt. Em từng dính vụ này rồi, thay trúng hàng là ko cần chỉnh chọt gì nữa. :mrgreen:

  3. duongnv

    duongnv Advanced Member

    Joined:
    15/9/09
    Messages:
    1.835
    Likes Received:
    298
    Location:
    Hưng Yên
    Vẫn là dùng hàng xịn.
    Em định làm con này, nhưng bán dẫn toàn vớ phải hàng nhái nên chưa dám hàn tí gì

  4. dothanhsonxd

    dothanhsonxd Advanced Member

    Joined:
    6/5/08
    Messages:
    1.007
    Likes Received:
    5
    Location:
    Ha Noi
    2n5566 giống con e gửi cho a đó.

    Thực ra vấn đề của em là chỉ bị một ít, e chỉ muốn chỉnh một tẹo tẹo,, e hơi cầu toàn quá chăng

  5. duongnv

    duongnv Advanced Member

    Joined:
    15/9/09
    Messages:
    1.835
    Likes Received:
    298
    Location:
    Hưng Yên
    Con 2n của em gửi thì ngon rồi. Linh kiện vẫn còn thiếu nên anh vẫn chưa triển khai được

  6. LTH

    LTH Advanced Member

    Joined:
    7/5/06
    Messages:
    758
    Likes Received:
    0
    Cho Em đào mộ con hàng này lên phát , các cụ cho em hỏi :

    - Em dùng áp 28VAC thì phải thay đổi những cái gì ?

    - Đám tụ 33p em dùng 10p có dc ko ? Hoặc cụ nào làm xong có thừa 33p để lại cho em 1 nắm với .

    - Bo có lỗi gì ko ? các cụ đã làm xong hướng dẫn em với .

    Em bắt đầu xắn quần làm đây :mrgreen:

  7. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.596
    Likes Received:
    312
    Location:
    Thành Công
    qua em 33p silvermica a nhé.

  8. nguyensyanhduy

    nguyensyanhduy Advanced Member

    Joined:
    5/10/09
    Messages:
    911
    Likes Received:
    41
    Location:
    BH-ĐN
    28-0-28 khó chỉnh dc lắm bác ạ

  9. LTH

    LTH Advanced Member

    Joined:
    7/5/06
    Messages:
    758
    Likes Received:
    0
    Cám ơn bác QH , có gì cuối tuần em qua bác nhé .

    Khó chỉnh hay không thể chỉnh được hả bác Duy ? Nếu hết cách thì em làm như mẫu ạ .

  10. nguyensyanhduy

    nguyensyanhduy Advanced Member

    Joined:
    5/10/09
    Messages:
    911
    Likes Received:
    41
    Location:
    BH-ĐN
    Em có cục xuyến 20-0-28 muốn tận dụng mà chỉ chỉnh được có 20mv thôi bác ạ trim em xài 500r em lấy cục 45-0-45 gắn vô chỉnh cái được liền

  11. hoakd

    hoakd Advanced Member

    Joined:
    13/1/07
    Messages:
    143
    Likes Received:
    6
    1. TngocTu : 01 PCB
    2. Haithuat3006 : 01 PCB
    3.nguyensyanhduy :01 pcb
    4.tritridung: 1 pcb
    5. Hoakd: 01 PCB
    Tổng: 5 PCB

  12. [M]issyou

    [M]issyou Advanced Member

    Joined:
    11/5/10
    Messages:
    928
    Likes Received:
    31
    Vẫn còn 1 pcb chưa động tới nên em ngồi hóng các bác làm vậy

  13. trinh_anhtu

    trinh_anhtu Advanced Member

    Joined:
    6/7/10
    Messages:
    5.673
    Likes Received:
    717
    Location:
    Tel Zalo 0913045685
    Em còn 1 bo này cụ nào cần thì báo em... tặng đổi tuỳ :p

  14. phuhaiphong

    phuhaiphong Advanced Member

    Joined:
    14/12/09
    Messages:
    246
    Likes Received:
    1
    Em xin đăng ký ạ
    Cám ơn bác

  15. trinh_anhtu

    trinh_anhtu Advanced Member

    Joined:
    6/7/10
    Messages:
    5.673
    Likes Received:
    717
    Location:
    Tel Zalo 0913045685
    Chốt, pm em địa chỉ. Mà cụ trao đổi bằng dì đây :p

  16. trinh_anhtu

    trinh_anhtu Advanced Member

    Joined:
    6/7/10
    Messages:
    5.673
    Likes Received:
    717
    Location:
    Tel Zalo 0913045685
    Cụ PM địa chỉ em nhé.

  17. trinh_anhtu

    trinh_anhtu Advanced Member

    Joined:
    6/7/10
    Messages:
    5.673
    Likes Received:
    717
    Location:
    Tel Zalo 0913045685

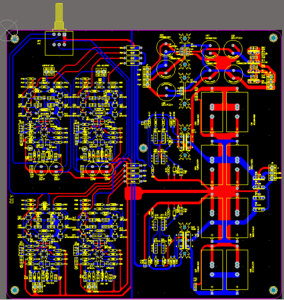

    Được bác Hào ủy thác :p Em sửa lại layout Pre 27 này chút:
    - Fix lỗi sai đường mạch phần nguồn.
    - Đưa đầu IN và OUT ra hết phía sau để không phải nối dây.
    - Phủ Mass kiểu "Cách ly".
    - Thêm 1 phần chống "Bụp" khi bật tắt và bảo vệ dò DC ra đường OUT (Em này ra không qua tụ và điện áp nguồn cao, rủi nó phọt ra là có vấn đề).


    Attached Files:

  18. tngoctu

    tngoctu Advanced Member

    Joined:
    10/10/10
    Messages:
    2.366
    Likes Received:
    186
    Ko ăn rùi, em thích mỗi module được layout như VAS TL2500 hoặc THQ cơ, như thế này mới fix lỗi mạch lần trước thôi :D

  19. tritridung

    tritridung Advanced Member

    Joined:
    3/2/09
    Messages:
    266
    Likes Received:
    41
    Location:
    NguyenChiThanh-HN
    Kụ làm thế nào thì làm tôi lấy con xếp 8 :D đo lại xung vuông thì thấy ở 1kHZ vuông tốt còn 20kHZ sườn xung dốc lệch pha, còn 100kHZ thì tồi quá.
    Sau khi căn chỉnh lại thì thấy tốt hơn nhiều ạ!

  20. tritridung

    tritridung Advanced Member

    Joined:
    3/2/09
    Messages:
    266
    Likes Received:
    41
    Location:
    NguyenChiThanh-HN

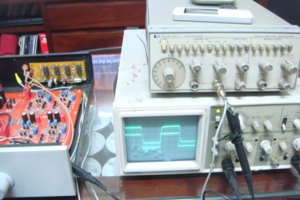

    Xung vuông trước khi căn chỉnh ở 20kHZ


    Attached Files:

  21. tritridung

    tritridung Advanced Member

    Joined:
    3/2/09
    Messages:
    266
    Likes Received:
    41
    Location:
    NguyenChiThanh-HN

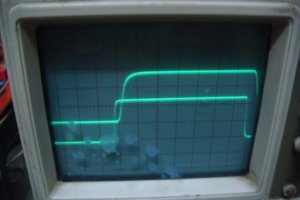

    Xung vuông sau khi căn chỉnh ở 20kHZ


    Attached Files:

  22. tritridung

    tritridung Advanced Member

    Joined:
    3/2/09
    Messages:
    266
    Likes Received:
    41
    Location:
    NguyenChiThanh-HN

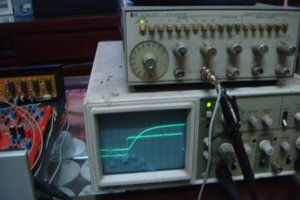

    Xung vuông trước khi căn chỉnh ở 100kHZ


    Attached Files:

  23. tritridung

    tritridung Advanced Member

    Joined:
    3/2/09
    Messages:
    266
    Likes Received:
    41
    Location:
    NguyenChiThanh-HN

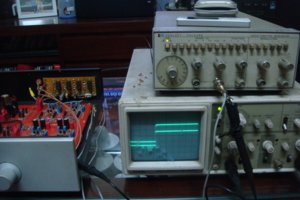

    Xung vuông sau khi căn chỉnh ở 100kHZ


    Attached Files:

  24. Kết thúc

    Kết thúc Advanced Member

    Joined:
    30/12/13
    Messages:
    150
    Likes Received:
    1
    Chào bác
    Bác còn pcb con pre M27 nào không ạ

  25. Kết thúc

    Kết thúc Advanced Member

    Joined:
    30/12/13
    Messages:
    150
    Likes Received:
    1
    Sao topic chìm quá em mới kiếm đc quả pcb này có cụ nào đi trước dẫn lối em với ạ.
    Em cố máy vấn đề cần hỏi
    1 pcb này layout có bị lỗi đường mạch cũng như in sai giá trị linh kiện không ạ
    2 khi lắp linh kiện và xông điện cần chú ý đến những thao tác nào
    3 có cụ nào xông điện thành công dự này cho vài lời tít để em tự tin đóng điện với ạ
    Em cảm ơn các bác trước hì :)
