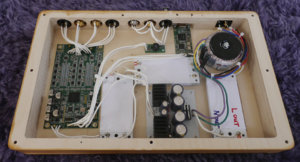

Thời gian vừa qua có khá nhiều DAC Soekris DAM 1021 đã được các bác rinh về, đợt đầu là 31 board (em cũng chen được 1 chân vào đợt này): https://vnav.vn/threads/mua-chung-soekris-r2r-dac.39202/ Đợt 2 đến giờ cũng khoảng 15 bác đã đăng ký: https://vnav.vn/threads/dot-2-mua-chung-soekris-r2r-dac.44653/ Em lọ mọ tìm hiểu thì thấy đỉnh nhất có em này: Lampizator Der Siebener, giá 7000-8000€ gì đó sử dụng DAC này và thêm phần buffer đèn: http://www.lampizator.eu/Fikus/DAC_Der_Siebener.html Ngoài ra các bác cũng đã nêu ra vài con khác, như con này nghe nói giá sách hơn 5k$ Tuy nhiên group này sau khi rước em nó về rất ít bác show thành quả lên cũng như bàn sâu về các phương án buffer cho em nó. Em thì lúc đầu cũng tìm hiểu buffer đèn như DAC Lampizator Der Siebener nhưng riêng cặp đèn giá cũng chừng 600-700 trump rồi, ngược lại bán dẫn thì có nhiều phương án. Em cũng đã được nghe thử con Pre GM Mimesis 22H thấy quá good và có thể sử dụng cho em này. Dự án này trên bác diyampli đã làm: https://vnav.vn/threads/clone-preamp-gon-mun-mimesis-22h.37632/#post-1770198 tuy nhiên nếu được rút gọn và tinh chỉnh với DAC Soekris cho phù hợp thì rất tuyệt, nhất là nếu chỉnh được gain thì quá good. Em đã liên hệ cụ diyampli nhưng thời gian vừa qua cụ chạy sô nhiều quá nên chưa chém được. Đến nay nghe nói cũng đã bớt bận đề nghị cụ hoàn thành và show lên cho em cũng như các anh em khác có nhu cầu hoàn thành nốt em nó. Hoặc các bác nào đã có phương án ngon - bổ - rẻ công bố cho anh em học tập với ạ. Thanks các bác.

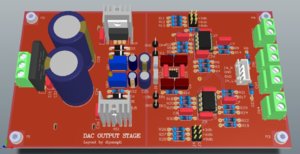

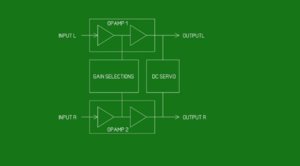

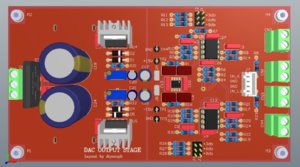

Em cũng nhận 1 ca độ em này, và thấy khá băn khoăn về ngõ ra trực tiếp hơi bé không phê lắm vì có 1,4Vrms hơi thiếu thật. Nên em layout 1 mạch buffer cho nó khá hay và đơn giản. Layout lâu rồi đang chuẩn bị đặt mạch, bác nào cần thì đi chung cho vui. Sơ đồ chính là buffer telos Goldmund, bọn em đã chạy phe phé hehe. Nguồn xài LM317/337, có trimmer cho việc adjust cân chỉnh nguồn cho cân, vì match trở ép phê lắm. Sử dụng op amp đôi OPA2604. Có dc servo AD706 tử tế vì là nguồn phát có tí DC mệt lắm, tốt nhất zero vol cho lành. Dùng op amp đôi nhưng kênh nào xài kênh đó, vì nó xài 2 vế opamp khuếch đại cho 1ch nên ít bị xuyên kênh. Ở giữa 2 kênh trên 1 con op amp là slections cho phép tăng giảm gain rất hay, hiện giờ là +3, +6, +9db các bác tha hồ gia giảm, khéo đẩy thẳng bỏ qua pre quá ok luôn. Em vẽ vừa zin bo DAC cho việc chồng tầng trùng đúng vào header J7 nên khỏe re. Dự LM317/337 cũng k nóng nên tụ nguồn thích thì đặt nằm để giảm độ cao hehe.
Có thế chứ, cái vụ chồng tầng này hay đấy cụ ạ. À mà cụ cho thêm option mấy con diode chân cắm TO-220 cho nó hí èn cụ nhé.
Hic, sao bo có nhiều cổng (CN1 -> 4) vậy bác ? mình cũng hơi lăn tăn, nếu so sánh với Buffer của anh Nelson Pass thì ra răng ?
CN1 với CN3 chính là J7 ngõ input thôi bác, dành cho bác nào muốn dẫn đi xa không chồng tầng bác ah. Đồ của cụ Pass thường xài tụ, mà tụ thì có màu mè riêng, nguồn phát nên để chuẩn nhất rồi sào nấu sau.
Bác diyampli thử lên BOM linh kiện xem hết bao nhiêu để con bỏ lợn dần - Phần OPAMP 2604 thay sang chạy 2 con 627 cắm đế đôi hoặc như Burson có được không, diện tích cắm hiện tại có vẻ hơi nhỏ vướng tụ - Nguồn +-15V này khoảng mấy trăm miA

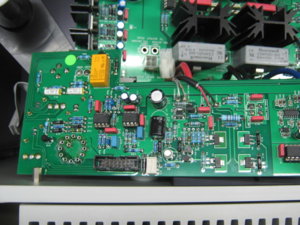

Em chưa list nhưng cấu hình tiêu chuẩn k mặn đâu, tụ lọc thì cố gắng gần chân op amp nhất dưới 5mm theo datasheet, nếu các bác chơi burson thì hàn tụ phía dưới cho chuẩn kỹ thuật cũng k sao đâu, khoảng này em nghĩ ngoài hai tụ chân opamp thì mấy tụ kia k cấn nếu độ opamp đâu, vì mấy con kia là tụ ceramic ấy mà. Bo zin của GM đây các bác. Nguồn cỡ trên 10VA thoải mái bác ah, cái DAC này hình như có 5W thì phải
Em đang lên kế hoạch làm búp phê bằng bóng 01A để thi đấu với tay lampizator nhưng cũng muốn tham gia dự ớn này với các bác. Cho em đăng ký 1 bo full linh kiện. Em bắt đầu đi bán máu dần đây cụ Xì Cọp
Hi bác Duy amp Món này hay và nhiều ứng dụng đóa....nhưng bác làm ơn sửa con O pam servo thành loại chân cắm...vì nó rất nóng và hay tèo sớm hoặc mod lại cả dán lẫn cắm cho tùy chọn. Nếu bác sửa thì cho đặt gạch 02 bộ option Wechai nhá.. Gió to quá....e té ...hic...hic Badboy
Nó không nóng đâu bác ấy lo xa thôi bác ah. Hãng thiết kế ra nó phải tính toán hết rồi. Ví mấy con chạy như AD797, AD811 thì nóng thật.
BadboyHIA Hi !! bác Diy amp Nhà PP tính kỹ hơn bác ..nhỉ !!! quả này doanh thu từ Opam (dự tính cấp cho bác là nhân đôi) cộng với mớ dapter chuyển đổi... he .. he vui vãi. Opam đang khuyến mại (....mại dô....mại dô) Gió to quá ... e té...hic..hic
Em xin phép lập danh sách nhe: 1. dnh: 2 pcb + tụ trở hết thuốc cho phần Buffer 2. goldenriver99: 1 bộ full hết thuốc 3. Scorpio: 2 bộ ( không lấy phần nguồn, không lấy OPA2604) 4. uydo: 01 bộ (.................) 5. Elegan: 01 bộ full linh kiện 6. BadboyHIA: 2 bộ (option ve chai ) 7.
Em chỉ cung cấp được trở vishay thôi chứ em k mua trở prp, takman, rinken ..... hay gì đó đâu hehe. Hiện giờ chưa có OPA2604 mới có 1,1T pcb chắc trăm k nữa.
Mệ, định han mỏ trèo mà ko yên với ông DIY này khổ thế chứ Đăng ký 1 bo buffer thôi được ko DIY (ko nguồn ko tụ chỉ cần trở)?
Nghe chừng vụ này mất vài tuần mà em thì đang gấp.. Bác Capp_ Lee thế chỗ em nhé... thank Danh sách 1. dnh: 2 pcb + tụ trở hết thuốc cho phần Buffer 2. goldenriver99: 1 bộ full hết thuốc 3. Capt_Lee 01 pcb DIY (ko nguồn ko tụ chỉ cần trở) 4. uydo: 01 bộ (.................) 5. Elegan: 01 bộ full linh kiện 6. BadboyHIA: 2 bộ (option ve chai ) 7.
Cho em theo 1 cái với nhé 1. dnh: 2 pcb + tụ trở hết thuốc cho phần Buffer 2. goldenriver99: 1 bộ full hết thuốc 3. Capt_Lee 01 pcb DIY (ko nguồn ko tụ chỉ cần trở) 4. uydo: 01 bộ (.................) 5. Elegan: 01 bộ full linh kiện 6. BadboyHIA: 2 bộ (option ve chai ) 7. PhanTran: 1 bộ pcb + tụ trở hết thuốc cho phần Buffer
