Số là em đang mốn thiết kế một mạch bán tự động đảo nguồn điện (máy phát và điện lưới) đơn giản nhất dùng rơle trung gian thay cho cầu dao đảo chiều nhưng chỉ thấy bán loại A nhỏ quá ko đảm bảo. bác nào biết chỉ em với hoặc có mạch nào đơn giản mách cho em cũng được . cảm ơn các bác
Dùng khởi động từ đi bác, muốn dòng bao nhiêu cũng có. Dùng trong gia đình thì mua cái KĐT 10-20A là thoải mái. Nhưng bác lưu ý cái mạch điều khiển đóng mở phải có thời gian trễ để tránh nguy hiểm cho máy phát. Trong các thiết bị chuyên dụng người ta hay dùng bộ điều khiển gọi là ATS. Bác có thể xem thêm ở đây : http://www.enco-electric.com/vn/sp/may-phat-dien/ats
Dòng lớn vậy thì chỉ có cách dùng khởi động từ thôi bác ơi ! Mạch đơn giản thì bác dùng mạch điều khiển đảo chiều quay motor dùng 2 khởi động từ vậy. Cách đấu nối tùy theo từng trường hợp nhưng phải chú ý đến yếu tố an toàn cho thiết bị . Chuyên nghiệp hơn dùng cái ATS nhé ! :mrgreen:
Em chỉ làm một mạch đơn giản bán tự động thay cái cầu dao đảo chiều sang nguồn điện máy phát khi mất điện lưới. Khi có điện lưới tự động chuyển sang điện lưới và tắt máy phát để tiện dụng lúc đã lên giường rồi mà có điện ko phải dậy để đảo cầu dao nữa, em thấy tính chất của cái rơ le trung gian đáp ứng được việc này và chỉ cần thiết kế thêm một cái rơ le làm nhiệm vụ tắt máy phát nữa thôi. Dùng khởi động từ em cũng tính đến nhưng phải cần 2 cái mà khởi đồng từ em chỉ muốn dùng khi SD máy phát còn dùng điện lưới mà đóng cắt bằng khởi động từ thì lại tốn thêm điện để nuôi cuộn dây của nó 24/24h thì lãng phí
Bên em chuyên làm tủ ATS đây - Cái mạch bác thiết kế vậy thì bác đã tính đến khoản thời gian đề nổ của máy phát điện ? - Cái bộ 20A thì làm sao đủ tải cho bác dùng ? - Nếu không có Contactor cho nguồn chính thì làm sao bác chuyển tải dùng cho máy phát ? Chả lẽ là nguồn chính luôn on rồi cái nguồn máy phát cứ đóng à . - 1 cái tủ dùng gia đình vậy bác mua đồ tốt lắp cũng chỉ rơi vào tầm 3M .
Mua hản bộ ĐK Pro ( PLC..!.) cho nó oách và an toàn bác ạ ! Chứ nói thế thôi chứ giải pháp kỹ thuật cho nó là cũng nhiều nhiều nhiều đấy ! :mrgreen: :mrgreen:

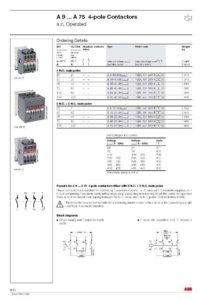

Chào bác, Không biết bác đã giải quyết được vấn đề đổi nguồn này chưa? Theo em được biết có loại contactor có kiểu tiếp điểm (changeover contact) như của rơle trung gian mà bác đã biết đó. Ví dụ như loại sau chẳng hạn:
Bác ra chợ NC Trứ kiếm 02 con MC (contacter) loại M7 cuộn hút 220v VD như của hãng LS (LG) loại sịn như MC50A và cái switch xoay nữa cũng chỉ vài trăm nghìn. Về bác đấu khóa chéo qua mấy cặp tiếp điểm NO,NC là ok luôn thôi.
Hi bác, Em không biết rõ nhu cầu của bác thế nào, nếu như thời gian chuyển đổi giữa điện lưới và máy phát cực nhanh thì bác phải lưu ý đến pha của dòng điện, nhất là điện 3 pha. Em cũng không rõ cách xử lý pha thế nào nhưng nếu động cơ 3 pha đang chạy mà chuyển qua nguồn điện khác lệch hoặc ngược pha với nguồn điện đang sử dụng thì dễ ôm show lắm.
Oái , đã làm đến đây rồi thì cái điều mà bác nhắc chỉ là " cơ bản " và cỏn con. Nếu là dân kỹ thật điện thì xử lý điều đó trong vòng....1 nốt nhạc ! Biết được chuyện ngược pha thì.... sao ko đấu trước cho nó đúng pha ? :roll:
Chính vì người ta hiểu nên mới nói như vậy. Cái này ông nào làm điện (động cơ) 3 pha mà không biết thì ... ráng mà ăn cho hết. :mrgreen:
Bác đọc lại yêu cầu của chủ topic giúp ! chỉ yêu cầu đơn giản thôi mà! Thật sự ko to tát như vậy ! Gì mà phải hòa đồng bộ ! Cái cty Em làm TBA 1000KVA, máy phát 1200KVA cũng ko cần dùng đến hòa đồng bộ bác ạ ! 1 bộ ATS thế là xong !
Em thấy các bác đi quá xa vấn đề rồi CHủ thớt chỉ yêu cấu có làm cho Gia Đình thôi mà lại đem qua cae 3 Phase với đủ thứ. Làm gì cũng nên đọc yêu cầu của người ta chứ. Đang điện dân dụng đưa ngay sang điện CN, em bótay.com :lol: :lol:
Lâu rồi em ko ngó qua topic, Cảm ơn các bác đã tư vấn rất nhiệt tình. Nhưng có lẽ để cho dễ làm và giảm giá thành đồng thời đáp ứng nhu cầu sử dụng (bán tự động vì máy phát của em ko có đề) em sẽ thực hiện theo chỉ bảo của bác trungdq. Một lần nữa xin cảm ơn các bác.
Cám ơn bác đã tin tưởng. Cách của em dùng cho cả 3 pha (ko hòa đồng bộ) và nếu dùng cho 1 Fa còn dư 02 cặp tiếp điểm dự phòng bác ạ. Em toàn làm kiểu này cho lành. máy phát dự phòng của bác ko có khởi động điện lại có khi phải tiết giảm CS mới dám đóng nguồn dự phòng vì sợ "over load" thì ko cần ATS bác ạ! Chúc bác vui.
Chào các bác ! Theo kinh nghiệm và thực tế theo em lai cả rơ le và khởi động từ đều được, nhưng làm rơ le thì rất khó kiếm rơle có thể chiụ được dòng điện cao, cái này hiện tại vẫn có trên thì trường nếu chịu khó kiếm, nó dạng khối rơle chân không, có thể chiụ được dòng từ 50 đến 125A của Nga, Mỹ hoặc Đức cũ chứ không có mới (cái này trên bảng điện tàu thuỷ hay thấy có), nhưng giá thành đắt khoảng 1,5-2t/ cái. - Do vậy em khuyên bác nên sử dụng khởi động từ là kinh tế, rễ kiếm và cũng rễ làm, rễ sửa chữa và thay thế. Để giải quyết vấn đề thời gian trễ khi đóng cắt bác sử dụng cho em rơle thời gian đặt mức thời gian đóng. - Còn vấn đề ngược pha thì đây là điện gia đình 2 pha chứ 3 pha đâu mà sợ, khi đấu bác chú ý đầu dương của nguồn với đầu dương của máy phát OK.
Em đồng ý như bác nói- nếu cẩn thận thì nên lắp 01 relay time đặt trễ khoảng 3 - 5s để kéo dài quá độ đóng cắt cho khi chuyển mạch các thiết bị là tải cảm phóng hết rồi mới đưa nguồn MF vào để chống sốc cho phụ tải là ok. Nhưng em xin lưu ý các bác nên gọi cái này là contacter nếu kí hiệu trên mạch điện sẽ viết là (MC) Manetic Contacter. Ko nên gọi là khởi (vì MC có gắn kèm rơle nhiệt (RT) mới được gọi là khởi động từ). Và ra hàng mua mà gọi là khởi sẽ đắt hơn mua contacter bác ạ. thân!!!
