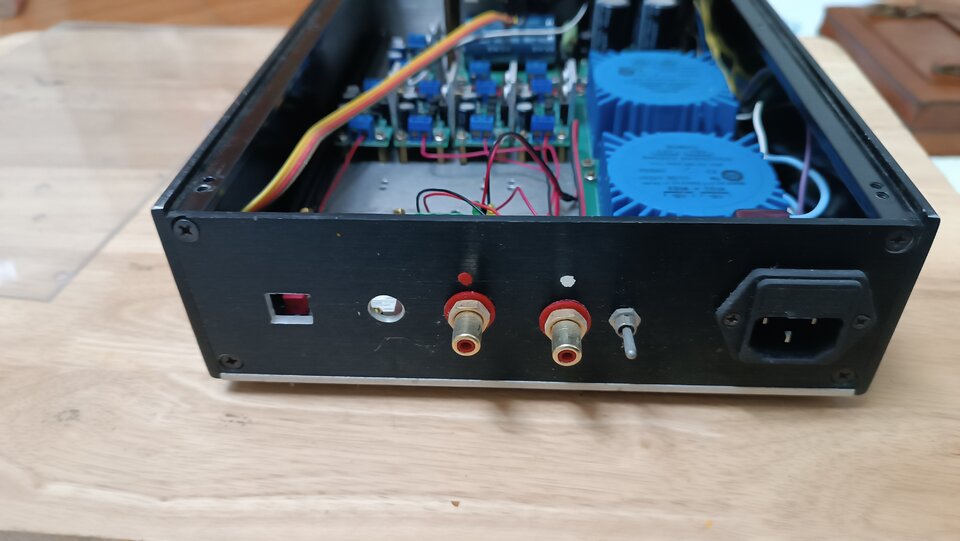

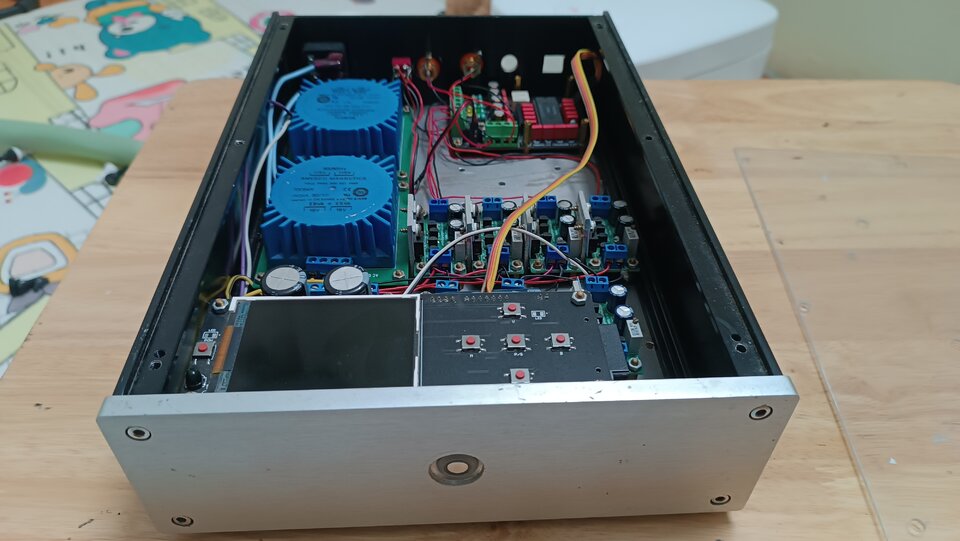

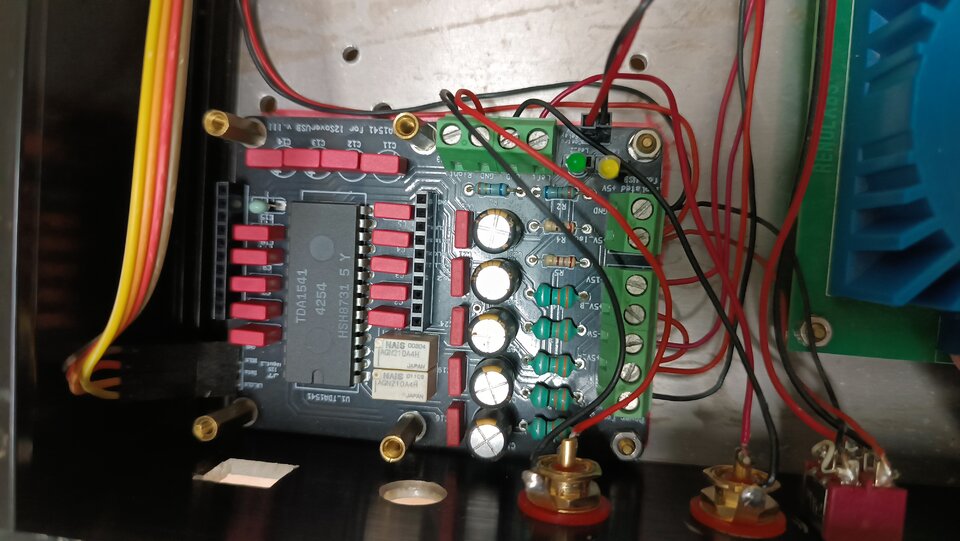

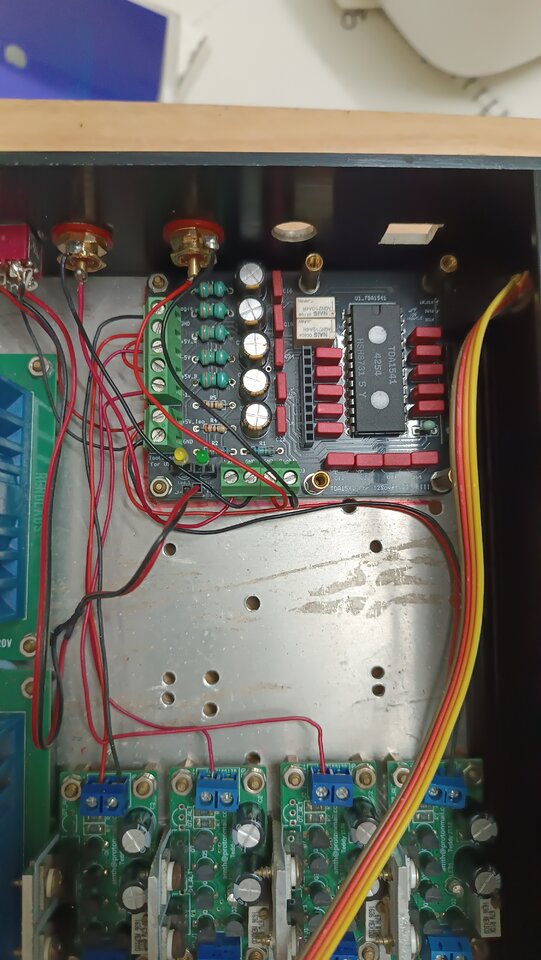

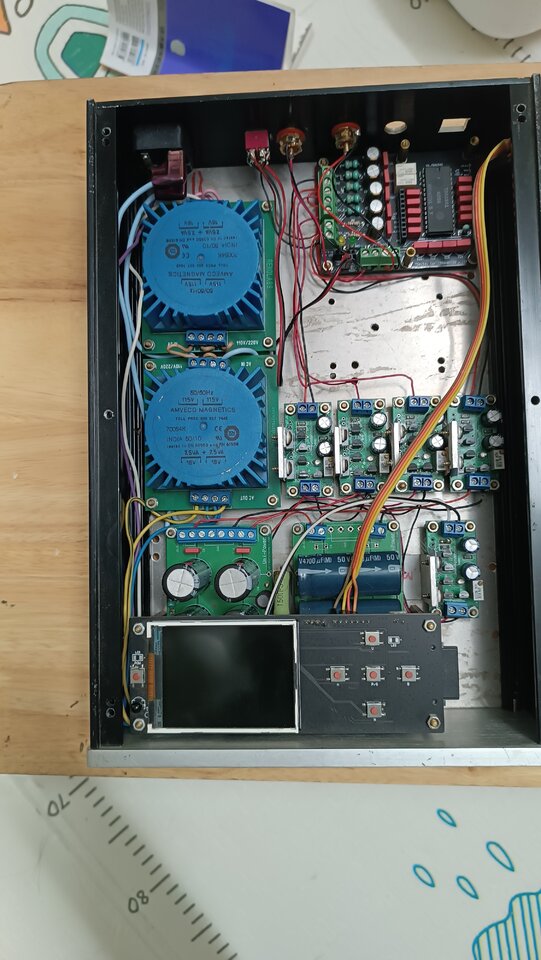

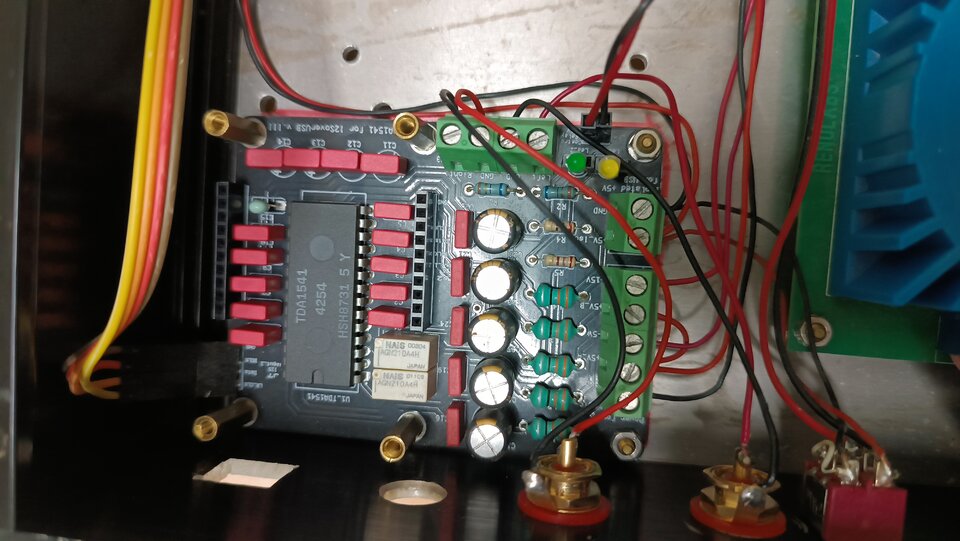

Tên mặt hàng: DAC TDA1541 dùng toàn bộ linh kiện mouser và Nhật. Mạch thiết kế TDA1541 có 2 nguồn I2S, nguồn 1 từ module giải mã thẻ nhớ, nguồn 2 từ mạch I2SOverUsb của JLsound. Mạch usb JLsound đã bán, hiện tại chỉ còn i2s từ mạch thẻ nhớ. Mạch thẻ nhớ dùng chip STM32H750 này được review tích cực trên audiodiy.com, phù hợp với bác nào cần tín hiệu i2s chất lượng cao nhưng giá rẻ. Nếu bác nào cần thêm nguồn i2s thứ 2 thì có thể tận dụng chân cắm i2s của mạch usb jlsound còn trống, nguồn i2s nào cũng được (mạch usb i2s bất kỳ, hoặc mạch chuyển tín hiệu đồng trục sang i2s...) cứ cắm đúng 4 chân i2s đã có ký hiệu đầy đủ trên mạch là ok. Việc chuyển đổi giữa 2 nguồn i2s này được điều khiển bằng công tắc gạt phía sau máy. Em sử dụng 2 relay tín hiệu chuyên dụng hút chân không, tiếp điểm mạ bạc của Panasonic, đặc biệt nó là loại latching nghĩa là sau khi cuộn hút chuyển mạch xong thì nó tự khoá, ko cần cấp điện cho cuộn hút nữa tránh việc nhiễu từ cuộn hút sang tín hiệu i2s. Mạch nguồn sử dụng 5 mạch ổn áp theo sơ đồ mạch teddy, thay jfet 2sk70 bằng jfet112, do trên mouser ko còn bán 2sk70. Trong đó có 3 mạch -5V, -15v và +5v cho tda1541, 1 mạch +5V cho thẻ nhớ và 1 mạch +5v cho usb (riêng nguồn này là cách ly với các nguồn còn lại để cấp riêng cho usb, chống nhiễu). Biến áp đúc Amveco, mạch chỉnh lưu nắn lọc CRC kỹ. Mạch tda1541 có đủ trở I/V 68ohm, tất cả nguồn đều có thêm tầng lọc CLC trên mạch. Làm theo sơ đồ mạch Acram 70.2. Giá bán 1tr. Chỉ đúng bằng giá em mua cái mạch thẻ nhớ trước đây. Khu vực: BN/TQ Điện thoại: 0975 982 260 Giao hàng: TQ Ảnh chụp thực tế
DAC hiện đã có người hẹn lấy rồi. Em còn dư mạch PCB 1541 này, bác nào cần thì liên hệ nhé. 50k/ mạch, có danh sách linh kiện kèm theo.
