Hỏi cách tiếp mass cho Bacl

E chào các bác.
Rảnh rỗi E quy củ lại phần nguồn, hiện E đang kéo dây từ công tắc nguồn tổng vào trực tiếp Bacl (biến áp cách ly), từ đó E phân phối điện đến các thiết bị của bộ dàn. Hiện E đang dùng 1 con biến áp cách ly của shop dũng trương định nhưng trên bacl lại không có chỗ đấu nối với dây tiếp mass xuống đất. Các bác tư vấn giúp E: trường hợp không đấu tiếp mass có đc ko? hoặc muốn đấu tiếp mass thì làm như thế nào?? hiện nhà E đã bố trí sẵn đường tiếp mass nhưng nhìn tới, nhìn lui toàn bộ ampli, cdp cả bacl đều ko có điểm đấu.
Trân thành cảm ơn các bác.



Theo mình biết thì BACL của Yes sir có socket in 3 chấu. Dây nguồn của bạn vào BACL chỉ có 2 sợi, do đó bạn mua 1 jack nguồn cái 3 chấu lắp dây nguồn + thêm 1 sợi dây mass rồi cắm vào BACL. Sợi mass đó sẽ nối đầu còn lại với mass đất là xong

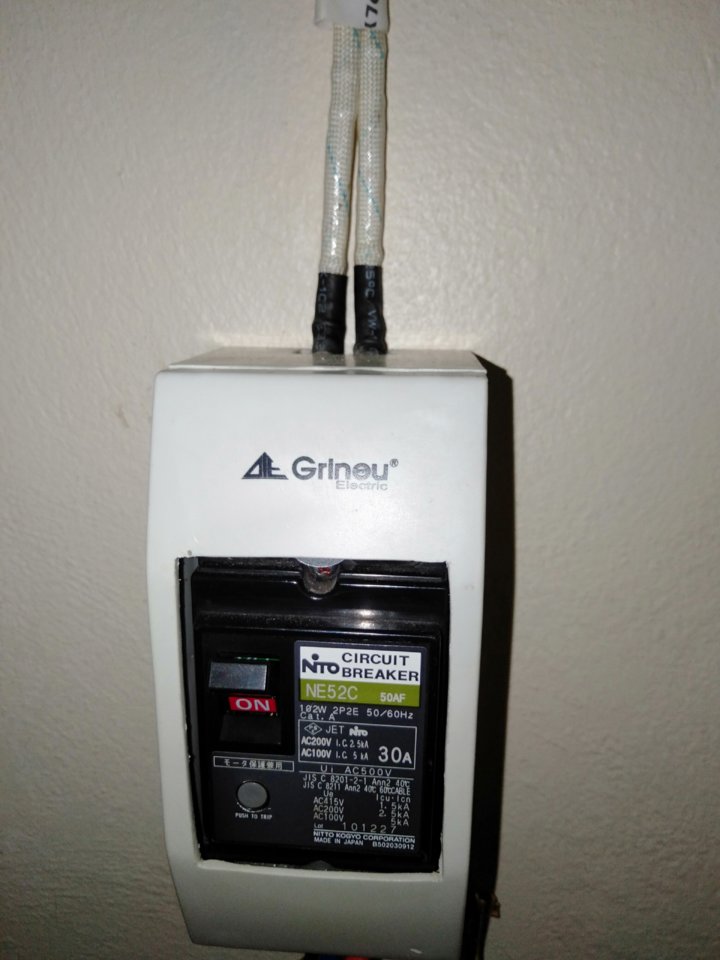

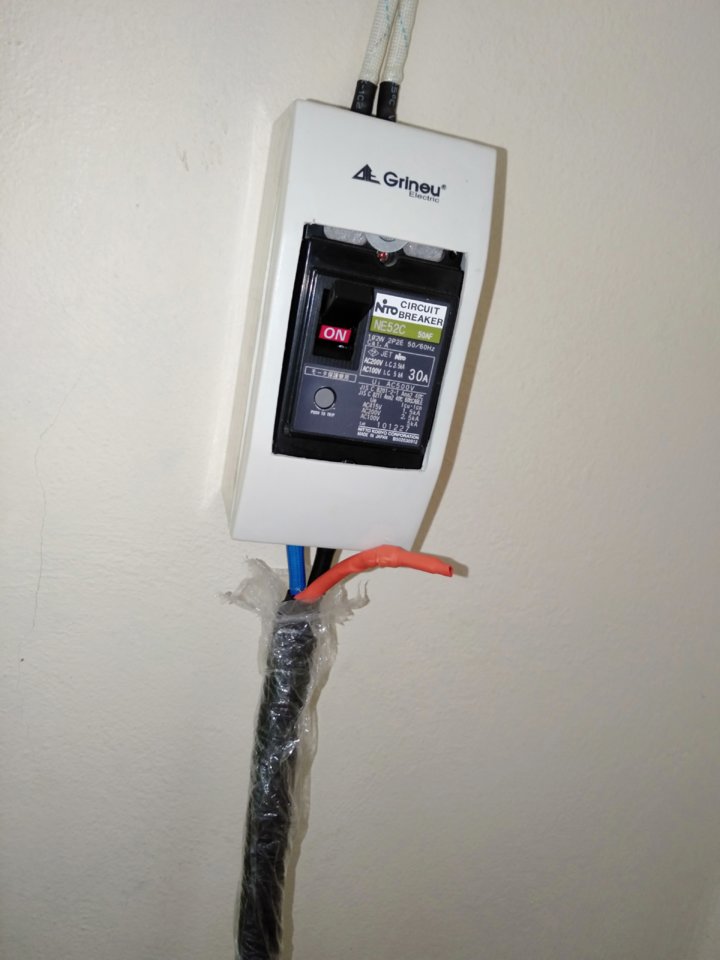

Như hình này là E lấy nguồn từ cầu dao để kéo vào bacl, do vậy chỉ có 2 dây (nóng và nguội), dây e dùng có 3 sợi, cái sợi màu đỏ là trung tính (dây mass) ko đấu đấu đc vào đâu

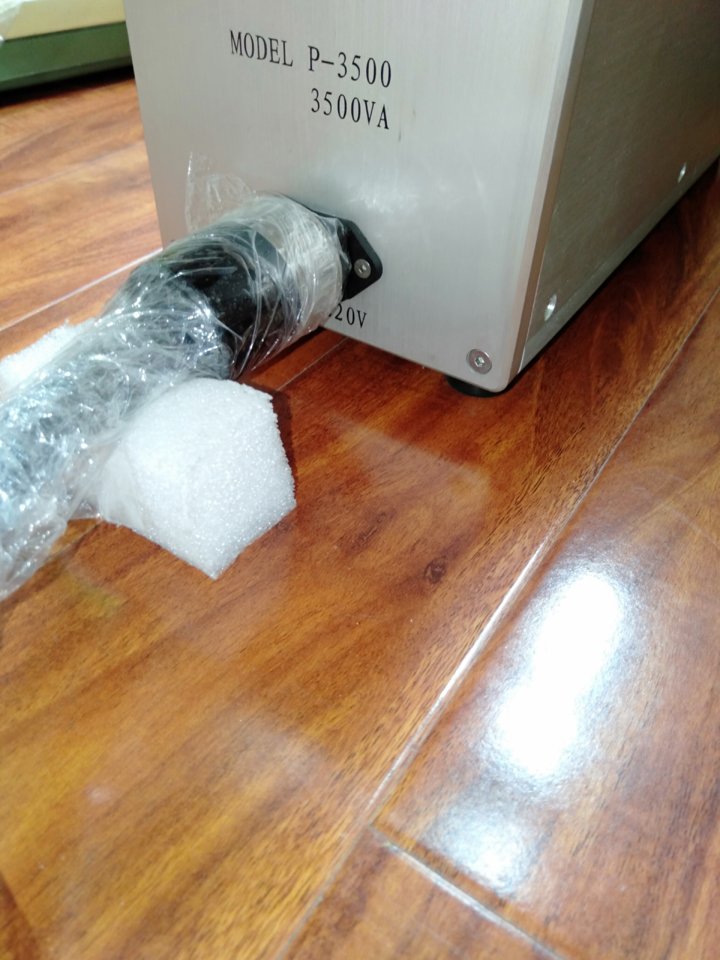

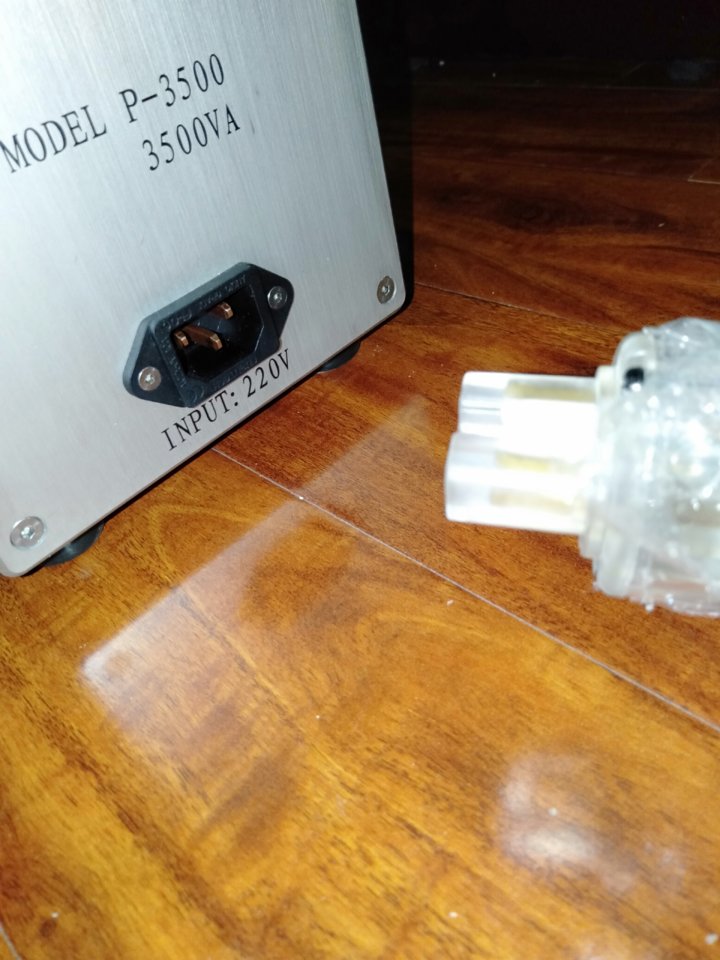

Hình này là đầu vào bacl, E dùng jack có 3 chân bình thường và đấu cả 3 sợi dây vào 3 chân của jack ko để trống đầu nào cả. Điều E muốn hỏi là muốn nối với dây mass thì nối với sợ nào hoặc là nối ở đâu.
Thanks



E hỏi thêm chút là khi kéo điện từ cầu dao ra bacl có cần phân biệt và nối đầu nguội với nguội nà nóng với nóng ko ah?
Thsnks



----
Dây nguồn E kéo từ cầu dao ra có 3 sợi nhưng chỉ đấu đc có 2 sợi (thừa sợi mass - hình 1), còn đầu cắm vào bacl là loại jack 3 chân - hình 2



đầu dây đỏ lòi ra chỗ cb nối vào dây mass đất nhé



có nhé bác, buộc phải đúng



----
Cảm ơn bác E đang thắc mắc là phân biệc làm sao đc đầu nóng, đầu lạnh trong bacl



chỉ cần quan tâm đến đầu vào thôi, trong ruột xem như lão Yes đi chuẩn rồi, còn đầu ra k cần quan tâm nữa



Việc đấu nối đúng chiều dây cho bacl là rất quan trọng. Chiều dòng điện đi từ ngoài vào lõi bacl hay ngược lại nó ảnh hưởng đến khả năng chống nhiễu của biến áp. Cả cuộn dây ra cũng cần phải đúng. Nhiều bác nghĩ cuộn ra của bacl không phân biệt cực (đấy chỉ là khi mach hở), khi mạch kín thì nó vẫn tuân theo quy tắc là dòng điện sinh ra do cảm ứng từ vẫn có chiều của nó. (Quy tắc bàn tay xác định chiều dòng điện). Trên các bacl hãng vẫn đều có ghi chi tiết đâu là đầu dây 0 và đâu là đầu dây khác 0.
Bác nào mà ko quan tâm đầu dây cuộn ra, khi đấy nối ghép nhiều bacl với nhau là bùm ngay.



------
Ý e là có cần phân biệt dây nóng, dây nguội trước khi vào bacl ko? Vì đầu vào từ điện tổng chỉ có 2 dây. Thanks bác



Trên em đã nói rõ rồi đó bác, theo cách viết của bác dây nguội là dây 0v trên bacl, dây nóng là dây # 0 trên bacl đó bác.



--------
Vây đây chính là nội dung E muốn hỏi. Thí dụ: đầu vào sợi bên phải là nóng, bên trái là nguội; trong trường hợp E hoán đổi vị trí 2 sợi trên từ trái qua phải thì có ảnh hưởng gì ko? Thanks bác.



______
Dạ E đang hỏi dây từ câù dao tổng trước khi vào bacl bác ah, còn dây nguội và nóng trên bacl hiện E ko biết là sợi nào. Thanks bác.



Trong bacl bác ko biết thì làm sao để đấu cho đúng bây giờ. (Bắt buộc phải biết) vì trong biến áp người ta sẽ đấu vào đuôi nguồn trên vỏ bacl. Phải nhìn vào để biết đâu là chân 0v và đâu là chân 220v để mà đấu ra cb tổng chứ bác.



Hình 1 là đầu từ cầu dao tổng, hình 2 là đầu vào bacl.



-----
Bác xem hình trên giúp.



Cái này em mặc định bên trong bacl đã được bác Dũng đấu đúng nhé. Bên ngoài vỏ bacl phần đuôi nguồn có 3 cực thì thứ tự các chân như sau:
Theo hướng nhìn vào đuôi nguồn thì chân cao bên phải là dây nóng (220v), chân cao bên trái là dây nguội (0v), chân thấp ở giữa là nối đất.



--------
Dạ, E đã rõ cảm ơn bác nhiều.



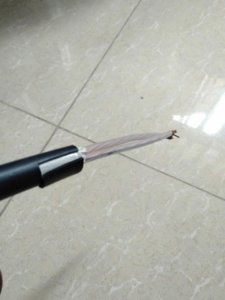

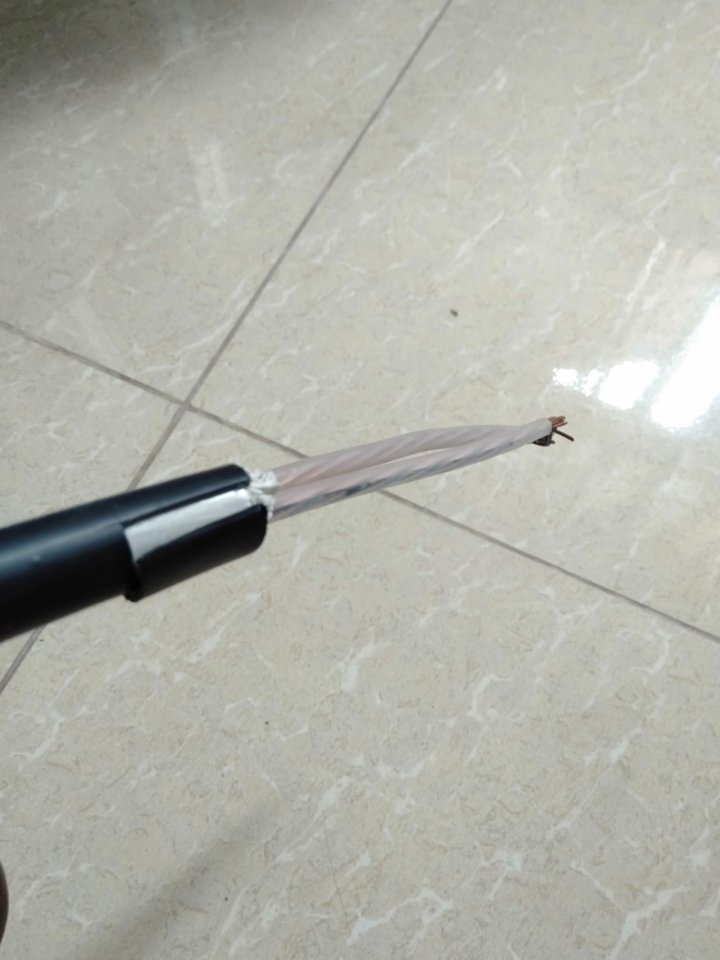

Cảm ơn các bác đã tư vấn nhiệt tình. Hiện E đã bỏ hẳn cái cb, bỏ cả cái đuôi nguồn vào inlet trên bacl. Đường điện hiện tại được lấy từ cột điện cách nhà 20m (bằng dây điện dân dụng bọc nhựa hàn quốc 2 lõi, 7 sợi/lõi) vào thẳng bacl (đấu trực tiếp với hai đầu dây vào của bacl), nối đường mass từ bacl vào thanh đồng đỏ rồi xả xuống đường tiếp đất. Thay các ổ cắm trên bacl bằng ổ furutech (loại bình dân) và ổ ổ hubell. Cảm nhận ban đầu âm thanh tổng thể mạch lạc, chặt chẽ, các dải rõ và có nội lực hơn nhất là tiếng trầm dứt khoát có lực. Chân thành cảm ơn các bác đã tư vấn.
Thân.



Em xin phép đào lại thớt này.
Bacl của em đuôi nguồn 3 chân, đồng thời có vít tiếp địa sau hộp bacl.
Vậy nên nối dây tiếp địa vào đâu là đúng nhất? Vít tiếp địa hay chân giữa (E -earth) trên ổ cắm nguồn vào bacl?
Hiện em đang nối trên vít tiếp địa sau bacl có ký hiệu G(ground)?
Nếu các bác đi qua cho e xin chút chia sẽ.



@ Bản chất G (Ground) khác E (Earth) ...vì vậy cần thực hiện đúng khi đấu nối.



hahaha em lại gặp bác ở thớt này.
Em vẫn đang tìm hiểu ạ.
Vì em cũng ko hiểu E khác G ở đâu nên vẫn chưa chuẩn được tiếp địa bác ơi.
Chắc chắn có ai đó biết chính xác và nói cái hiểu luôn nên vẫn đi tìm câu trả lời.



Bác lấy đồng ho đo mạch xem E và G thông mạch không tự sẽ có kết quả. Còn mình đo thấy toàn thông nhau. Mình nghĩ do nhà sx, vì nhiều nhà ổ cắm không có chân giữa nên có G để tiện tiếp đất
