Hỏi về tube buffer 6n3/5670 preamp

Chào các bác,

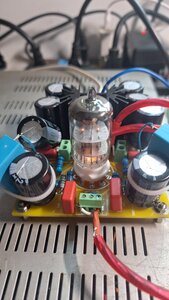

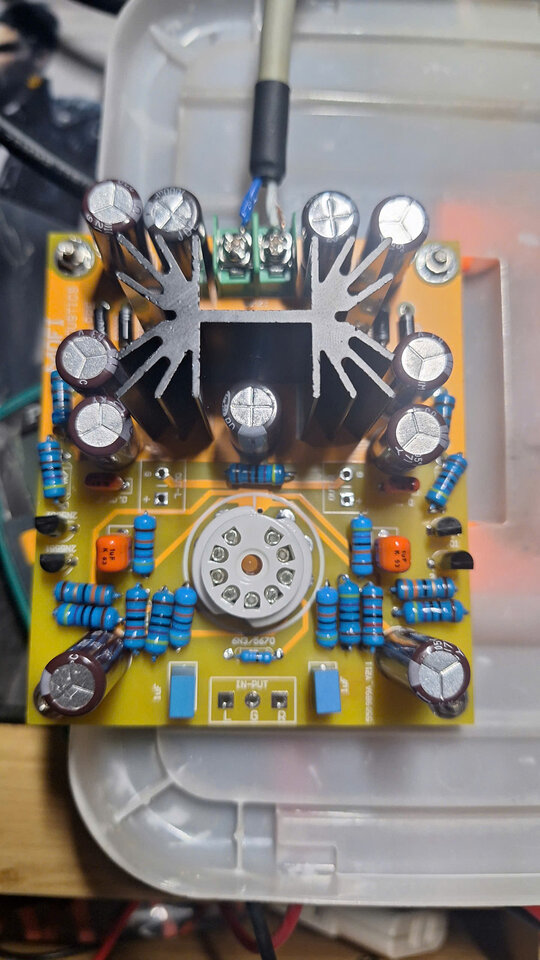

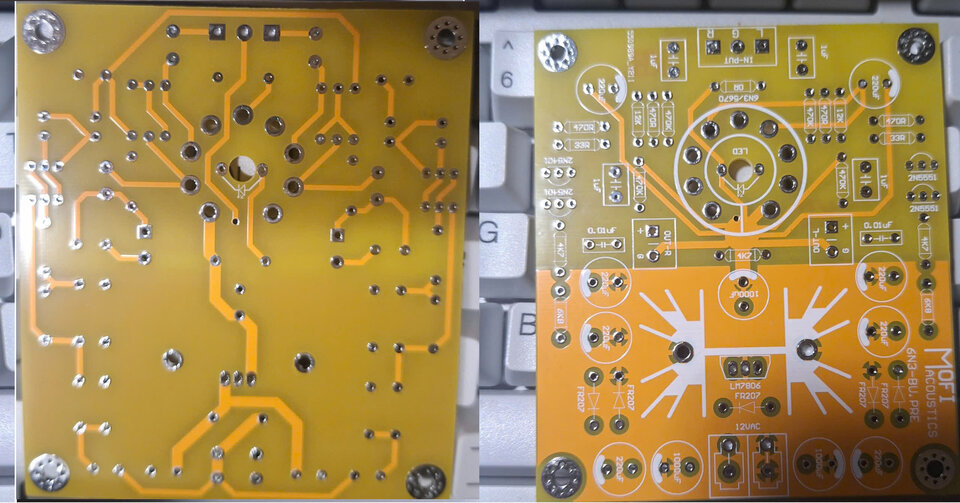

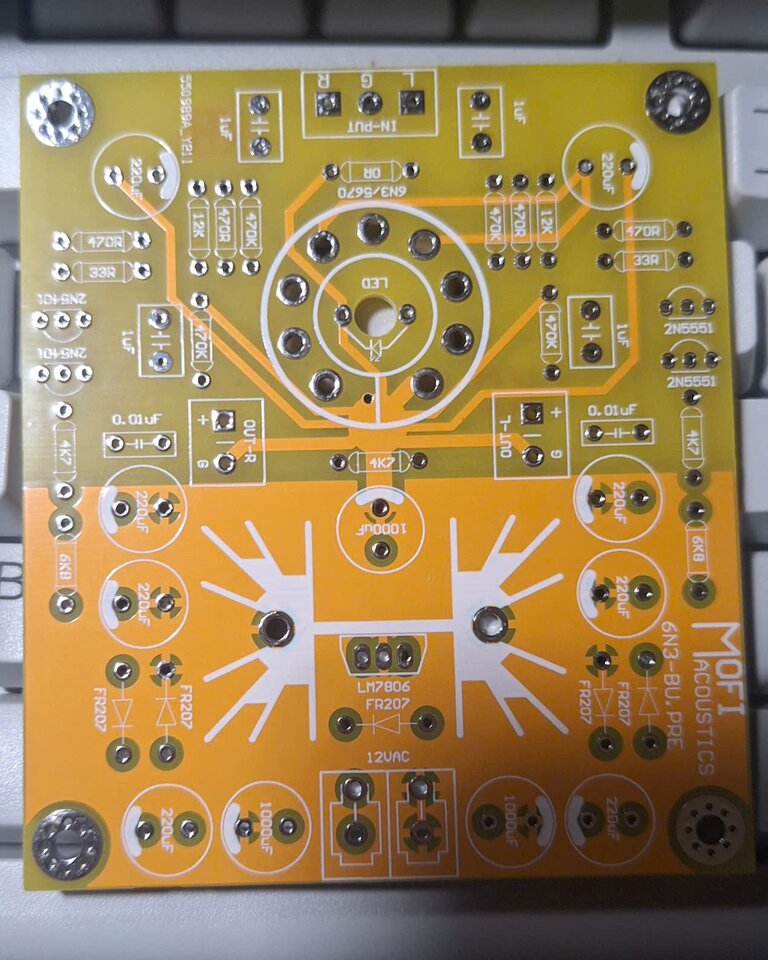

Em có mua bộ diy tube buffer 6n3 preamp, để thêm vào bộ Lehmann Clone headphone amp (cùng mua từ Aliexpress).

Thiết kế dùng nguồn đơn 12vac cấp cho cả filament (heater) và áp cao dùng 2 con 2n5551/2n5401 để nhân áp +/- 30vdc.

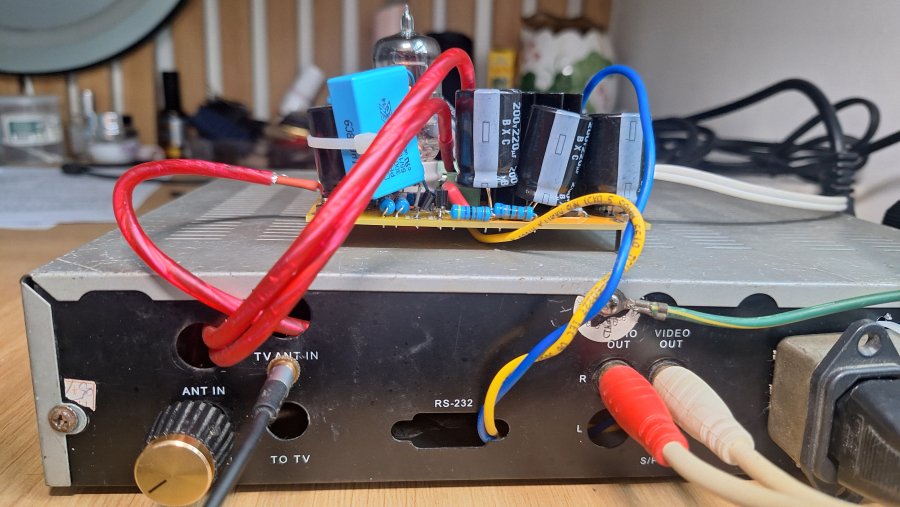

Hiện em đang dùng 2 biến áp vang số để cấp nguồn riêng biệt (đã gỡ bỏ con diode gần LM7806).

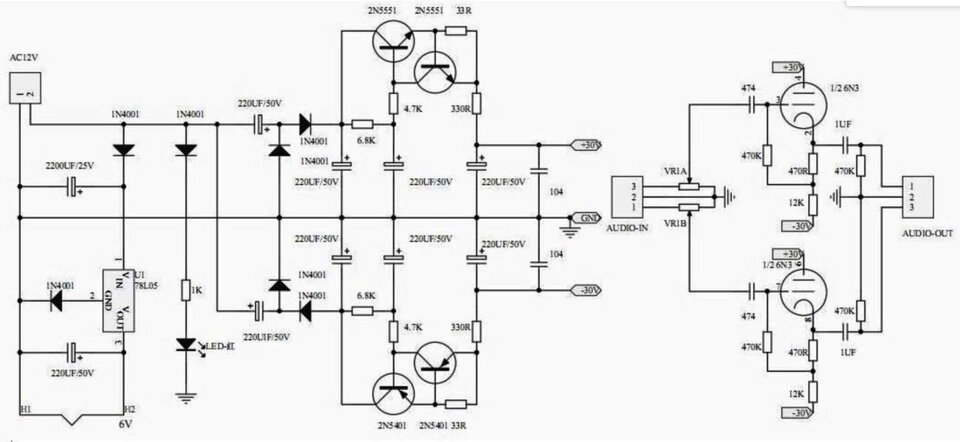

Em có tìm được sơ đồ mạch tương ứng trên internet (từ diyaudio).

Em dự định sẽ thay biến áp 2 ở trên bằng 1 biến áp 5w (tầm 0.40A), cấp 36vac vào để được tầm 95vdc cho chân 4/6 của đèn 6n3 (gần vùng áp linear của đèn), với hi vọng hay hơn...
Em dự định sẽ thay tụ lên 220uf/200v và các tụ lọc lên áp cao hơn.



Em chỉ thích nghịch chứ dốt về điện tử. Muốn hỏi các bác vì biến áp 2 ở trên là nguồn đôi 16-0-16 và em dùng 0v nối chung nguồn GND của mạch LM317. Giờ nguồn đơn 36vac thì nếu em đấu chung vào điểm vào 0v như trên chung với LM317 thì có làm sao không? (Kiểu nó có bị xông ngược về LM317 không ạ? hihi, em dốt mấy khoản đọc sơ đồ và nguyên lý hoạt động của mạch, dòng điện chạy từ đâu đến đâu...)

Cảm ơn các bác nhiều.

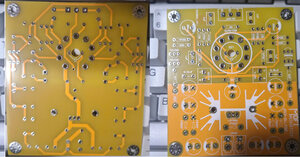

Có lẽ em phải đấu 0v từ 317 vào đúng starpoint dưới chân đèn. Các bác xác nhận giúp em.



Giờ có AI cũng tiện. Em thử hỏi nó tư vấn:

Bạn đang nâng áp lên +/-95VDC, cần điều chỉnh gì?
Vì bạn đang dùng mạch bootstrap với cặp 2N5551/2N5401 để nhân áp từ 36VAC thành +/-95VDC, sẽ có dòng điện và điện áp cao hơn đi qua các điện trở. Điều này có thể ảnh hưởng đến hoạt động của đèn 6N3 và cần xem xét lại các giá trị điện trở.

1. Điện trở anode (Ra) và cathode (Rc)
Hiện tại, mạch của bạn có thể đang sử dụng:

• Ra (Anode) = 470KΩ


• Rc (Cathode) = 470Ω


Với B+ tăng lên 95VDC, dòng điện qua 6N3 có thể tăng lên, do đó:
✅ Giảm điện trở anode xuống khoảng 220KΩ - 330KΩ để giữ điểm làm việc tuyến tính.
✅ Tăng nhẹ điện trở cathode lên 680Ω - 1KΩ để giảm méo hài và giúp triode hoạt động ổn định hơn.

Tại sao?

• Nếu giữ nguyên 470KΩ, điện áp trên anode có thể quá cao, làm giảm headroom của mạch.


• Điện trở cathode (Rc) giúp kiểm soát bias của bóng đèn, nếu quá nhỏ thì dòng điện chạy qua bóng sẽ lớn, làm giảm tuổi thọ.


2. Chia áp bias cho lưới (Grid Bias Divider)
Chia áp bias cho lưới (Grid Bias Divider) là cặp điện trở kéo lưới xuống một điện áp ổn định để thiết lập điểm làm việc của đèn.

Mạch hiện tại của bạn có thể đang dùng:

• Điện trở lưới (Rg) = 470KΩ - 1MΩ


• Điện trở pull-down (Rbias) = 12KΩ - 100KΩ


Với B+ tăng lên +/-95VDC, cần kiểm tra lại bias:
✅ Tăng điện trở bias lên khoảng 100KΩ - 220KΩ để giữ điểm bias thích hợp.
✅ Giữ điện trở lưới khoảng 470KΩ - 680KΩ để ổn định tín hiệu vào.

Tại sao?

• Nếu điện áp lưới (Vg) quá cao hoặc quá thấp, đèn có thể bị cắt tín hiệu hoặc méo dạng.


• Với B+ cao hơn, dòng qua đèn có thể tăng, cần điều chỉnh Rbias để giữ điểm làm việc tốt nhất.


3. Các điều chỉnh khác
Tụ liên lạc (Coupling Capacitor)

• Nếu mạch bạn có tụ 1µF/50V, hãy nâng lên 1µF/250V hoặc cao hơn để chịu được điện áp cao.


• Loại tụ tốt nhất là Polypropylene (WIMA, Vishay, Nichicon) để cải thiện chất lượng âm thanh.


Tụ lọc nguồn

• Hiện tại có thể bạn đang dùng 220µF - 470µF / 100V, nếu tăng lên 100VDC, hãy dùng 1000µF / 160V để giảm ripple.


• Tụ bypass 0.1µF - 1µF gần đèn giúp giảm nhiễu xung cao tần.


Kết luận
Có thể giữ nguyên mạch bootstrap với 2N5551/2N5401 để tăng áp lên +/-95VDC.
Giảm điện trở anode xuống 220KΩ - 330KΩ, tăng điện trở cathode lên 680Ω - 1KΩ để giữ điểm làm việc tốt hơn.
Kiểm tra lại chia áp bias cho lưới, có thể nâng Rbias lên 100KΩ - 220KΩ để tối ưu bias.
Nâng cấp tụ điện phù hợp với điện áp mới để tránh hỏng linh kiện.

Bạn có muốn mình chỉnh sửa lại sơ đồ mạch để phản ánh các thay đổi trên không?



Biến áp thứ 2 16 0 16 khi bác nắn bội áp thì điểm 0 của nó để trống và âm cực tạo ra sau nắn mới nối vào điểm mass của mạch nắn biến áp thứ nhất



Hiện tại em đang đấu như này, thì nó vẫn chạy (bởi vì cục biến áp 16-0-16 có cuộn giữa 0v (centre tap gì đó).

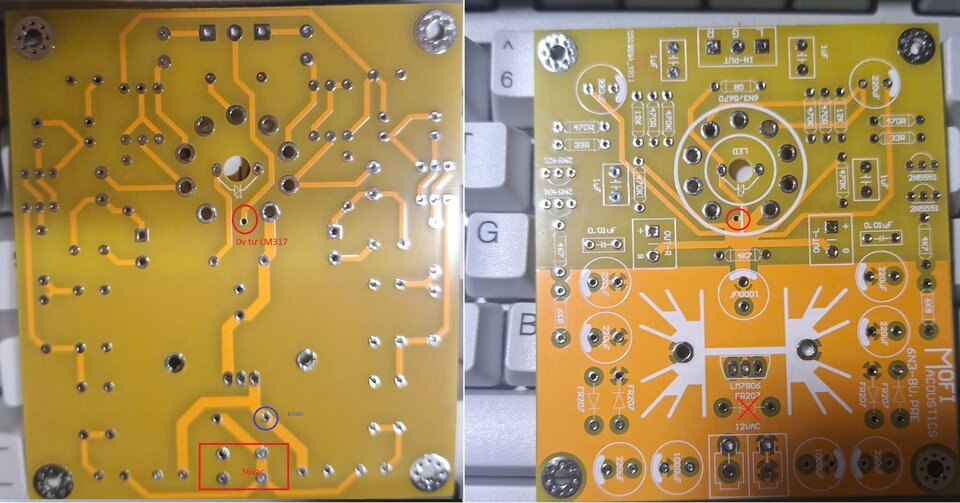

Nhưng khi dùng biến áp ra nguồn đơn 36vac thì 0v từ LM317 ko nối chung được, mà em phải nối vào gần chân 1 dưới chân đèn. (Điểm mass chung toàn mạch).

Đèn đang chạy áp cao +/-30v thì giá trị điện trở như thiết kế ban đầu, em đang băn khoăn khi nâng lên gần +/-100vdc thì có cần điều chỉnh giá trị điện trở (giống như AI nó gợi ý hay không?)



Điều chỉnh giá trị điện trở chổ nào?



Liên quan gì đó tới grid bias hay Vg-Vk. Để điều chỉnh điểm làm việc ở vùng tuyến tính của đèn. Em mới nghịch đèn nên còn chưa biết gì cả.



Tham khảo AI nó bị bệnh "ảo ảnh", cứ bảo trước Anode có điện trở.
‐------------
Cảm ơn bạn đã cho biết giá trị điện áp B-: -40V.
Như tôi đã đề cập trước đó, việc mạch của bạn không có điện trở Anode (Plate resistor) là một điều bất thường và có thể gây rủi ro cho tube 6N3P. Tôi thực sự khuyên bạn nên xem xét việc thêm điện trở này vào mạch, tương tự như giá trị 47k trong sơ đồ ban đầu. Điều này sẽ giúp bảo vệ tube và đảm bảo mạch hoạt động ổn định hơn.
Tuy nhiên, nếu bạn vẫn muốn thử nghiệm với nguồn +/-90VDC dựa trên cấu hình mạch hiện tại của bạn (không có điện trở Anode), việc điều chỉnh các giá trị điện trở khác sẽ cần được thực hiện cẩn thận.
Dưới đây là một số gợi ý chung, nhưng xin lưu ý rằng chúng có thể không tối ưu hoặc an toàn nếu không có điện trở Anode:
* Điện trở Cathode (470R): Bạn có thể cần tăng giá trị này để điều chỉnh dòng điện qua tube khi điện áp nguồn tăng lên. Thử các giá trị như 1.5k hoặc 2.2k ohm với công suất phù hợp (ít nhất 1W).
* Điện trở nối từ Cathode xuống mass (470K): Giá trị này có thể không cần thay đổi nhiều, nhưng bạn có thể xem xét tăng lên 1M ohm.
* Điện trở Grid leak (470K): Giá trị này thường không cần thay đổi nhiều, bạn có thể giữ nguyên hoặc tăng lên 1M ohm.
* Điện trở 12K nối từ điểm nối xuống B-: Bạn sẽ cần điều chỉnh giá trị này để thiết lập điện áp grid bias phù hợp với nguồn -90V. Bạn có thể thử các giá trị như 33k hoặc 39k ohm.
LƯU Ý QUAN TRỌNG:
* Điện trở Anode: Tôi vẫn mạnh mẽ khuyên bạn nên thêm một điện trở Anode (ví dụ 150k ohm, 1W cho nguồn 90V) giữa nguồn +90V và chân Anode (chân 4 và 6).
* Tụ điện: Đảm bảo tất cả các tụ điện trong mạch có điện áp định mức cao hơn 90V (tốt nhất là 100V trở lên).
* Thận trọng: Làm việc với điện áp cao rất nguy hiểm. Hãy đảm bảo bạn hiểu rõ các biện pháp an toàn cần thiết trước khi thực hiện bất kỳ thay đổi nào.
Việc điều chỉnh các giá trị này mà không có điện trở Anode có thể dẫn đến những kết quả không mong muốn hoặc gây hại cho tube. Bạn nên cân nhắc kỹ lưỡng trước khi thực hiện. Nếu có thể, hãy tham khảo ý kiến của một người có kinh nghiệm về mạch điện tử đèn điện tử.



Em tìm được mạch này, gần giống AI khuyên.
Theo mạch này, thì Điện trở từ Cathode xuống Mass là 220k (của em là 470k).
Điện trở Cathode (470R) -> tăng lên 1K.
Điện trở 12k từ B-, tăng lên 33k.



Sơ đồ này gần giống của em hơn. Em đang chạy áp +/-42v.



Mạch chỉ k đại dòng , khi cho tín hiệu vào bác đo ngay tại lưới đèn coi tối đa được bao nhiêu Vol ? Nếu ko đủ buộc phải thêm 1 tầng đèn nữa

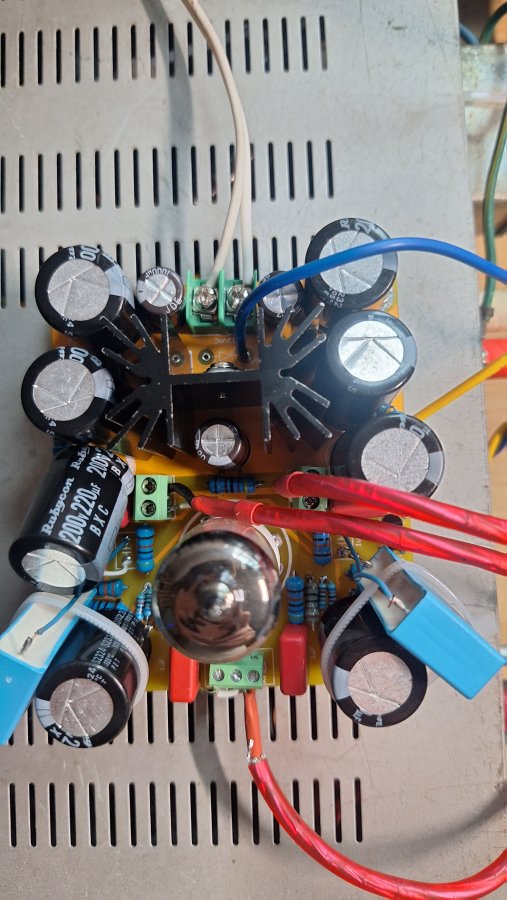

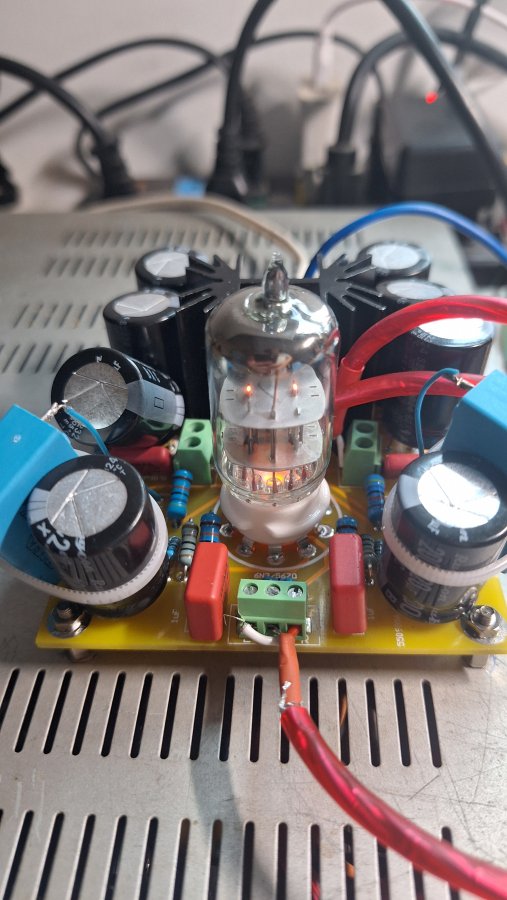

Em đã thay tụ, 4 con trở (R cathode từ 470ohm lên 1k, R nối từ R cathode về B- từ 12k lên 34k).

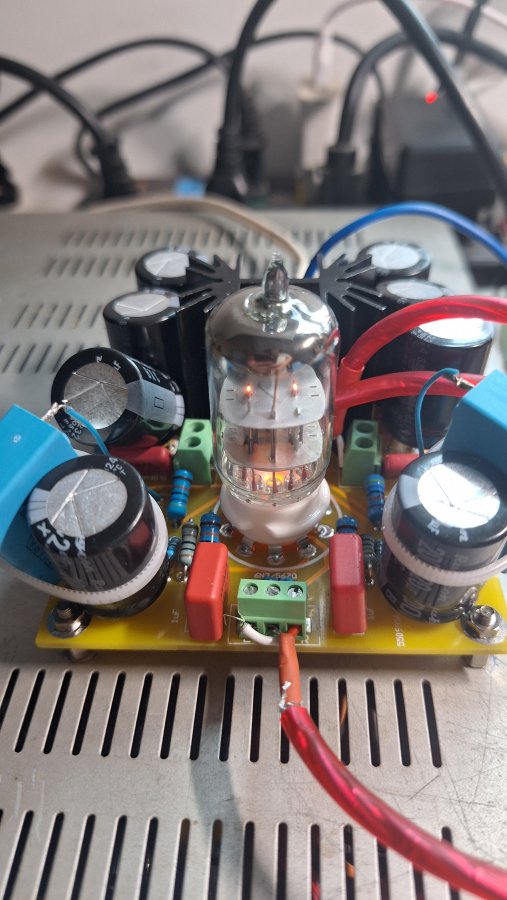

Em nâng áp lên 32vac (cuộn 16-0-16, em lấy 16-16). Khi chưa cắm đèn thì có áp +-87vdc ở chân đèn.
Nghe hay hơn hẳn. Dù vẫn áp thấp hơn khuyến nghị.
