Mời các cụ có L3-3 hoặc anh em nhà nó, tình trạng đồng nát, xập xệ hay đẹp zai ngời ngời vào chém gió, cùng nhau nghiên cứu, phục chế em nó.
Em đăng ký nhập hội với 1 chú xuất xứ VM ạ. Đang ngờ photo tập card. Bác nào có sơ đồ mạch post lên cho anh em thảo đi ạ
Em cũng có một chiếc lôi ra từ bãi rác cách đây khá lâu, em vẫn đang nghiên cứu tìm cách phục hồi nhân phẩm cho em nó. Dòng máy L3-3 này theo em hiểu cũng có vài đời, không biết máy của bác tranguyennguyen và bác Cynep ntn? Mạch và tài liệu của máy này em cũng có tìm đươcj một chút, để em tìm lại rồi post lên các bác cùng tham khảo. Em cũng nghe nói dạo này có nhiều bác tìm mua được máy L3-3 này do mới có 1 lô máy đo này hạ cánh ở VM từ trước tết, mong là có nhiều bác cùng tham gia cho đông vui
Đổi tên thớt thành "(L1-3/L3-3) bách khoa toàn tập" đi cụ nhép ơi cho nó phông phú, hai con này là anh em với nhau, mạch khác tí thoai
Sơ đồ máy L1-3 http://www.magictubes.ru/text/app/l1-3sx.djv Sơ đồ máy L3-3 - Phiên bản dùng tube ổn áp http://www.magictubes.ru/text/app/l3-3sx1.djv Sơ đồ máy L3-3 - Phiên bản dùng zener ổn áp http://www.magictubes.ru/text/app/l3-3sx2.djv Cái này đọc cần phần mềm WinDjview ở đây ạ http://sourceforge.net/projects/windjview/files/ Mời các cụ chén, cụ nào đọc được tiếng Nga thì vào đây http://www.magictubes.ru/text/app/l3-3.htm rồi việt hóa giùm cho ae nhờ.

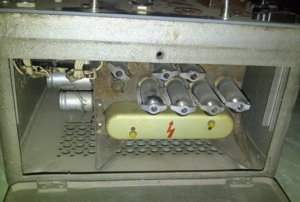

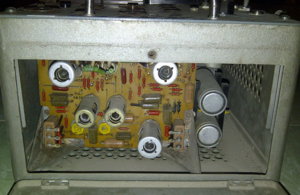

Đây là chiếc L3-3 của em, hơi cũ nát mong các bác không chê cười Khá thảm hại, đồng hồ bị hỏng may mà có bác Bluestar để lại cho một chiếc còn ngon May mà bên trong cũng không đến nỗi nào, tuy nhiên còn một danh sách dài các linh kiện cần thay do hỏng hóc/thời gian Sơ đồ mạch đã có bác Pointed up lên, chiếc L3-3 của em thuộc đời dùng zener, chân đèn số 2 nằm ở góc trên cùng bên trái (1 số đời có chân đèn số 1 nằm ở vị trí này)
kênh thông tin của bác cũng nhanh, em mới alo nhờ thẩm định lại thì đúng thật nhưng không biết giá bán, theo các bác bao nhiêu xiền thì mua được
Re: L3-3 đệ nhị máy đo Cũng ko nhanh lắm đâu bác, em cũng mới tức tốc phóng xuống đến nơi, có lẽ bác chủ cửa hàng biết em bận nên đã cẩn thận tháo riêng từng bộ phận như chân đèn, công tắc, dây điện... thậm chí với biến áp còn tháo riêng dây đồng và lõi thép cho dễ kiểm tra và sửa chữa Những cái còn lại chưa tháo thì cũng nhìn không ra mặt mũi rồi ah

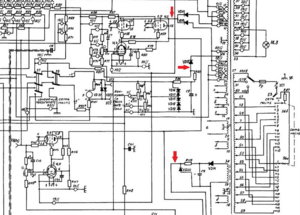

Con này dùng tube regu, mỗi lần bật theo khuyến cáo nhà sx phải đợi 30min cho ổn định. Mà mỗi lần cắm rút pin hay tube... để cho an toàn thì phải tắt điện (em đoán thế :? ), rồi lại bật lại và đợi thì ngại quá. Em có ý định mod thêm mấy cái switch ngắt mạch cấp cao áp sau khi nắn tại 3 điểm như thế này, các cụ thấy có vấn đề gì k0 a?
Cụ máu thế :mrgreen: Em nghĩ lần đầu chờ 30' thôi, các lần sau chỉ cần 5' là ổn. Mạch nó đã đủ phức tạp rồi, mod thêm càng rối

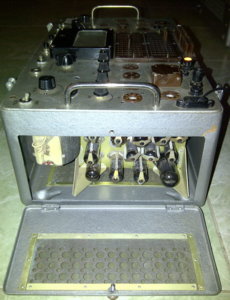

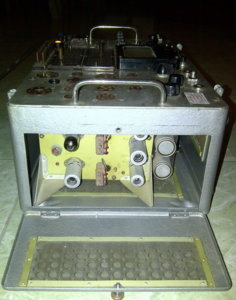

Re: L3-3 đệ nhị máy đo (tiếp) Cũng may ông trời thương em, trong lúc đang chán đời vì chậm chân, em chợt thấy có 1 cặp máy L3 lấp ló trong góc kín, vội lôi ra thì thấy đúng là có 2 chiếc còn khá lành lặn, mở ra thì thấy hầu như còn nguyên bản. Hơi tiếc một điều là máy không còn nắp trên cũng như sách, phụ kiện... nhưng theo lời chủ nhà thì cả lô máy đều như vậy, không biết so với những chiếc của các bác đến trước thì như thế nào, nhưng với em thì thế này là quá mãn nguyện rồi Đã vậy hôm nay bác chủ nhà còn rất dễ tính, nên em được khuân cặp máy về với giá khá bất ngờ Tuy cặp máy còn rất đẹp, nhưng theo kinh nghiệm cá nhân thì còn phải sửa chữa bảo dưỡng cân chỉnh chán mới xài được, có lẽ em sẽ bắt tay với cặp máy này trước, sau đó mới tiếp tục với chiếc máy cũ của em. Bonus hình cặp máy em mới tậu
Theo em thì không cần mod đâu ah, thực ra khi vận hành chỉ có điện áp đốt tim là được cấp liên tục cho đèn, còn điện áp cấp cho anode, g2 cũng như tín hiệu cấp cho g1 chỉ được cấp cho đèn khi nhấn nút đo mà thôi, do đó chỉ cần chờ 30p khi mới bật máy cho các linh kiện trong máy hoạt động ổn định, sau đó mỗi lần cắm rút bác chỉ cần chờ vài phút cho đèn được đo đủ nóng là đo được rồi.
Re: L3-3 đệ nhị máy đo Đẹp quá, chúc mừng các bác :wink: theo em các bác phải là nhưng người đầu tiên mới có đồ đẹp như thế này đấy :lol: Hai chú này vệ sinh kiểm tra cầu chì xong có thể xông điện được ngay rồi
Re: L3-3 đệ nhị máy đo Em xin cảm ơn đặc biệt đến 1 thành viên đã vác hộ em từ VM về. Ruột gan em nó đây ạ. Em lười qua chưa chọc ngoáy gì được, không hiểu nó là loại nào và tình trạng ra sao nữa :mrgreen:
Re: L3-3 đệ nhị máy đo theo em thì khác đắy ah, kinh nghiệm cá nhân em cho thấy là đám tụ hóa và tụ film trong máy đến giờ này đã ra đi hết rồi ah, cần kiểm tra thay thế, chưa kể các linh kiện khác như chiết áp, đồng hồ, điện trở dây quấn cũng cần kiểm tra lại.
Re: L3-3 đệ nhị máy đo Nhìn bo mạch tạo xung thì có vẻ đã qua chọc ngoáy sửa chữa, bác nên kiểm tra lại cho chắc ăn ah.
Re: L3-3 đệ nhị máy đo Cảm ơn bác. Em cũng có kinh nghiệm với tụ hóa của anh Hai/ Thôi thay hết cho nó lành :mrgreen:
Em cũng đang phân vân không biết có nên cho mấy chiếc máy vừa mua vào tủ sấy không, vì có vẻ năm nay mấy em này được đón xuân ngoài trời trong khí hậu ẩm ướt mưa gió e là cắm điện sẽ bốc khói
Quá nên bác ạ. Đặt nhiệt độ tầm 250 độ C là OK :mrgreen: Link này của cụ rất có giá trị. Em đang in ra 67 trang và ngấm kíu. Thanks :mrgreen:
Híc, các bác hớt hết chân dài roài, em chỉ kịp túm chú L1 này thôi, là thằng anh của L3-3 Mang về lau chùi sơ rồi cắm điện luôn, tự nó sấy nó, thay mấy cái tube bị trắng đầu là cao áp lên luôn, chạy rà mấy hôm rồi chưa thấy xì nổ chỗ nào :lol: Đồ anh Hai trâu thật :mrgreen:
Bác cứ đùa em , vụ sấy máy này em suy nghĩ nghiêm túc đó ah, nhà có sẵn 1 cái bếp điện, 1 cái quạt và 1 bộ thermal controller/can nhiệt rồi, có lẽ sấy ở 60-80oC trong 1-2 ngày là ổn :mrgreen: Topic bên diyaudio có vài bác tây đã dịch sơ sơ được cái manual sang tiếng anh rồi, em đọc thấy có vài chỗ cần chú ý, chỉnh sửa cho dễ hiểu nhưng chưa có thời gian tổng hợp lại, bác thử nghiên cứu trước xem sao?
Em sẽ cố gắng dịch 1 số phần quan trọng sang tiếng Việt. Để tránh tam sao thất bản em sẽ dùng luôn bản tiếng Nga. Các bác nào có bộ card scan lên chuyển thành file pdf nữa thì tuyệt vời :mrgreen:
Cái này trong link em gửi có chỗ ref đến cái site của đức ấy, các thể loại cạc bao la luôn, cụ chịu khó down xuống nhé. Hay mấy ae chung nhau đặt in/đục vài bộ cho rẻ nhỉ - em nhớ hình như cổng trước "nhà" cụ có nhiều hàng in ấn lắm, đi ăn trưa cụ thử ghé vào hỏi nhé. Nếu cụ quyết tâm hồi ký lại vụ tiếng nga thì ở đây có cái link (html) text, hope nó giúp cụ làm nhanh hơn cho em đọc ké :mrgreen: :lol: http://technoantique.narod.ru/lab/L3/L_3/instruction.htm
