Quá trình quy chuẩn theo sách có vẻ chỉ là để calib thang đo mà thôi, em nhận thấy mặc dù có thể calib để hiển thị đúng với một thang đo nhưng khi kiểm tra tại các thang khác thì không còn đúng nữa, trong trường hợp của em sau khi làm đúng theo sách là cân chỉnh ở thang Ua 15V thì kiểm tra ở các khác đều không thực sự chính xác, đặc biệt là khi đo các thông số khác như 250V, Uh... Em chưa có thời gian nghiên cứu kỹ, nhưng nếu không nhầm thì vấn đề nằm ở đám trở dây quấn phía dưới đồng hồ, đây là lý do mà mấy chiếc máy cũ đã qua calib định kỳ đều có dấu hiệu chỉnh sửa chọc ngoáy ở đám trở này.
Cụ mắt tinh dò theo sơ đồ nhé, file to quá k0 up lên đây được http://technoantique.narod.ru/lab/L3/L_3/shema/shema_princip/shema3.jpg lúc đó em set pin theo 26/I, 20/I, 40/II, 52/II, chỉnh con R76 (Ua trên mặt máy thấy áp lên xuống rất ngọt ngào êm ru) nên em đoán regu nó hok sao :mrgreen:
em có cái eico 625 đo không chính xác, có bác nào nhận sửa máy đo này dùm em không ah? chi phí và công em xin chịu. cám ơn các bác nhiều
Đúng vậy bác à, em lúc nào cũng phải bấm nút СЕТЬ đối chiếu để xem áp nguồn cấp cho toàn máy có ổn định trong quá trình test không Theo em thì bác nên calip ở vị trí U 250v trước tiên, nếu đồng hồ chỉ sai tỷ lệ thì ở L3-3 có con chiết áp số hiệu R43 nằm dưới mặt máy mấy post trước em đã chỉ đó. Mấy anh khoai có cảnh bảo em là nên làm bước này đầu tiên để correct tỷ lệ của đồng hồ sau đó mới đến các bước tiếp theo, nếu không thì sẽ sai hết. Em cũng thấy hơi lạ là tại sao nó lại là con R43 mà không phải hai con R92* và R100* đấu nối tiếp với đồng hồ uA, nhưng nhắm mắt làm theo mấy ảnh thì thấy có vẻ ổn đấy ạ. Bác lưu ý U 250v khi mới bật máy và lúc nóng lên rồi (15') nó vênh nhau tới dăm volt đấy, hay là đèn regu nhà em dỏm :lol:
Vấn đề là ở chỗ được thằng này thì sai thằng khác bác ah Còn theo sách dạy thì thời gian warmup là 30p mà bác Còn 1 điều nữa, bác dùng máy L1 mà lại xài schema cuả máy L3?
Em đọc cả hai bác ạ :lol: Theo mấy anh khoai đanh giá và so sánh trên sơ đồ thì em thấy thực ra L3 nguyên lý hoàn toàn như L1 chỉ có mấy cái khác như: mạch nắn nguồn L3 bằng diot thay vì dùng tới 3 tube ở L1 (cái này mod dùng diot chắc cũng ổn cho bớt nóng); mạch chỉnh áp nguồn đầu vào bằng cách đổi tỷ lệ cuộn sơ cấp/thứ cấp chỉnh từng nấc ở L3 thay vì dùng con chiết áp CS to đùng đấu nối tiếp sơ cấp ở L1; regu L3 dùng zener thay vì gastube ở L1; mạch bảo vệ uA bằng diot ở L3 thay vì bằng relay rắm rối như ở L1 (cái này chắc chắn em sẽ vứt con relay đi và mod lại theo mạch L3 cho đơn giản)... mạch thì em mới đọc được đến đây thôi còn cảm nhận thì L1 khá nóng
Hôm nay em vừa ngồi dò lại đám trở dây quấn để xác định thang đo cho các giá trị Ua, Ug2, Ia... thì thấy té ra máy L3-3 có nhiều đời hơn em tưởng, trong tay em có vài cái schema của máy L3-3 nhưng chả cái nào đúng với cái máy em có trong tay, phải mò mẫm khá là mệt Quay lại vụ thang đo, em xem trong schema thì cụm đồng hồ đo bao gồm đồng hồ P1, điện trở R92, R100, R101. Dò trong part list của máy thì tùy theo đời mà giá trị của các linh kiện này có hơi khác một chút, đối chiếu với bản technical manual bằng tiếng Đức mà em thấy giống với cái máy của em nhất thì có dòng yêu cầu đại ý là thế này: "điều chỉnh R100 sao cho trở kháng cụm P1 và R100 là 940ohm (trong đó nội trở của đồng hồ P1 được ghi trên mặt đồng hồ, khoảng 7-800ohm); còn R92 điều chỉnh sao cho trở kháng của cụm R100, P1, R101, R92 là 8720ohm, sai số 0.2%" Dò lại thì thấy là nối tiếp với cái điện trở dây cuốn R92 trên bo điện trở còn có 1 cái chiết áp 1k nữa, chính là cái chiết áp ghi Scale correct trong máy (và là con chiết áp mà bác nói là R43, nhưng có lẽ là nhầm), như vậy giá trị của R92 có thể được điều chỉnh bằng cái chiết áp này Tuy nhiên tìm tiếp thì không thấy R100 và R101 đâu cả, có vẻ 2 điện trở này đã bị bỏ qua, theo các bác em có nên đưa thêm vào cho đúng như sách dạy không?

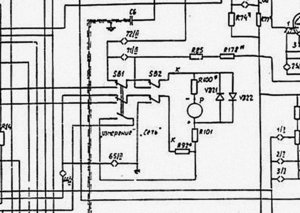

Bác không nói đến mạch relay bảo vệ đồng hồ, chắc mạch đo L3-3 của bác trông nó như thế này Muốn đưa vào hay không thì phải hiểu nó (R100 và R101) ở vị trí đó để làm nhiệm vụ gì? Theo mình để không mất thời gian thì bác nên: in sơ đồ ra giấy khổ lớn, ít nhất là A2; dùng bút dạ màu tô theo đường mạch quan tâm để xác định xem con R100 và R101 ảnh hưởng tới những kịch bản đo nào, U, I ...? (theo vị trí chuyển mạch); dùng quy trình calip kiểm tra sơ bộ các phép đo U, I, ... xem đồng hồ có sai lệch nhiều không lúc đó ta mới có đủ thông tin để khoanh vùng, xác định ra vấn đề và LK cần xử lý. Hệ thống mạng điện trở này khá phức tạp và có liên hệ ràng buộc, tối kỵ việc sửa cục bộ để rồi làm sai lệch toàn bộ hệ thống. Tất nhiên mình đang nghĩ PA khác giảm thiểu nhiêu khê việc sửa chữa, nhất là mấy cái lõi chỉ vì - ghé qua vm tìm thì ôi thôi, bao nhiêu lõi chỉ đã bị mấy ông đập tan tành để lấy đồng không thương tiếc, chỉ kịp cầm được một mảnh có con mình cần. Về nhà ngồi nghĩ thế nào lại tháo con R103-150K bị đứt ra, tìm ra được chỗ đứt ngay điểm nối ra cọc đấu, nhưng hàn lại là cả một vấn đề, dây điện trở nhỏ không thể tưởng được cỡ 0.008 gì đó, cạo nhẹ là đủ đứt mất tiêu - mình đang nghĩ về lâu dài mod thêm vào máy một cái jack nhiều chân qs nối ra mấy cái kit volmeter dải rộng, bốn kênh cho Ua(0-600v), Ug2(0-600v), Ug1(0-200v), Uf(0-50v) đỡ được cái vụ sửa/calip quá vì: mấy con lõi chỉ cho phần đo áp này giá trị rất lớn-dây nhỏ, có khả năng đứt trong tương lai. Mời các bác chém tiếp.
Hôm qua có chút thời gian rỗi em lại lôi ra làm tiếp: Mặc dù trên bản L3-3 của em không có R101 và R100 (về sau mò kỹ ra mới biết là có, nhưng đánh số R177) nhưng sau một hồi suy nghĩ em quyết định dỡ ra hàn cho đúng như trong mạch, và làm thêm một bước điều chỉnh R85 (điện trở nằm trong mạch đo áp sơ cấp) như sách dạy thì đến nay cơ bản các thang đo Ua, Ug, Ia... đều đã chạy ổn (có chút sai số nhưng không đáng kể). Các điện trở dây quấn trong mạch em đã kiểm tra lại thấy thông số cơ bản là ổn, không cần điều chỉnh sửa chữa gì thêm. Hôm nay nếu có thời gian em sẽ calib tiếp phần mạch đo hỗ dẫn, xong phần này thì cơ bản là máy của em sẽ chạy tốt
1. Vâng, máy của em không có relay, schema cơ bản là giống trong bản manual tiếng Đức 2. Sau khi nêu ra vấn đề về cụm R100, R101... thì em đã nghiên cứu kỹ lại chức năng của cụm này, theo em hiểu thì về cơ bản mấy điện trở này có nhiệm vụ cài đặt dải chỉ thị cho đồng hồ chứ không liên quan đến cấp chính xác của đồng hồ giữa các thang đo với nhau (nhiệm vụ này do đám trở dây quấn thực hiện). Do đó tùy vào từng trường hợp cụ thể sẽ cần setup khác nhau một chút, miễn sao thang đo có thể cân chỉnh được và hiện đủ dải chỉ thị. Có thể hiểu một cách đại khái là cụm trở này cho phép điều chỉnh sao cho ở thang đo 15V thì full scale trên đồng hồ (vạch 150) sẽ ứng với 15V thực tế trên đồng hồ chuẩn, còn sau khi cân chỉnh xong bước này thì độ chính xác ở các thang còn lại (ví dụ đúng 150V full scale ở thang đo 150V) sẽ do các điện trở dây quấn chịu trách nhiệm. 3. Bác hoàn toàn có thể làm được ý tưởng trên, do đám trở dây quấn trên chỉ có nhiệm vụ điều chỉnh thang đo, nếu bác đã đưa ra ngoài đo thì không cần đám trở đó nữa, mặt khác còn chính xác hơn và có thể đo ở thang cao hơn (máy L3 chỉ cung cấp thang đo tối đa 300V dù có thể cấp điện áp cao hơn).Tuy nhiên đưa ra đo ngoài như thế nào trong từng trường hợp (đo U, đo I...) lại là chuyện khác.
Cập nhật tình hình: sau vài buổi ngồi nghiên cứu, đến nay em đã có thể tạo ra card mới cho máy L3-3 (em đã thử làm card cho 1 số đèn đã có card và so sánh, kết quả chính xác 99% ). Ngoài ra em cũng đang có ý định bắt chước các bác khoai Tây làm thêm adapter box cho một số loại đèn mà máy chưa đo được, cũng như vài í tưởng khác để tăng hiệu suất sử dụng máy
Chào các bác em đang muốn mua máy đo L3-3 này (mua máy chết, máy hỏng...) càng rẻ càng tốt, có bác nào có alo em với ạ số alo của em: 0979.886.986
Lâu không thấy ngài khoe món gì mới, mình đọc thấy mấy bác khoai có ý tưởng này, để tăng dòng Ia, tóm tắt là vawust cái mạch regu của G2 đi, câu cái đèn 6P1P đó // với hai chú 6P1P cảu mạch regu anode để tăng cường khả năng cấp dòng Ia lên. Phần mạch regu của G2 thì lắp thêm cái mạch regu = SS đơn giản. Vậy với trình cao như của hai ngài thì tính xem có nên vứt béng toàn bộ mạch regu cho Anode/G2 = tube đi không? lắp lại = SS toàn bộ vì bấy giờ sò ngang TV chịu 1k5 10~15A kiếm rất dễ. :mrgreen:
Em đã vẽ lại mạch này bằng phần mềm altium (chỉ vẽ phần schematics). khi vẽ thì cũng điền luôn trị số linh kiện rồi, có bác nào cần không?
Cùng là loại L3-3 nhưng có lắm đời thật. Mình có đến 3 cái sơ đồ mã vẫn chưa cái nào đúng với của mình, của mình vần là đơì thứ 3+ mới chán chứ
Dạo này rảnh rỗi e lại lôi em L3-3 ra ngâm cứu tìm cách nâng cấp và khắc phục một số nhược điểm cố hữu của nó thì phát hiện ra cộng động L3-3 ở bển mới có rất nhiều cải tiến đáng kể cho chiếc máy đo này (một số ý tưởng trùng với của e, may quá đỡ phải nghĩ hehe). Hơn nữa, tài liệu hướng dẫn sử dụng/bảo dưỡng/cân chỉnh/cải tiến cho máy này, vốn trước đây hầu như chỉ có tiếng Nga và tiếng Đức nay đã được cập nhật khá nhiều bản tiếng Anh. Kiểu này máy L3-3 sắp lên đệ nhất được rồi Mời các bác tham khảo: http://www.jacmusic.com/Tube-testers/L3/
Cái này em nói vậy vì trong manual có chỉ định rõ ràng, còn trong các trường hợp khác thì tùy tình hình mà bác sử dụng loại đồng hồ thích hợp ah.
Hôm trước viết lên đây rất nhiều mà sau không gửdudowwcj, hôm nay ko biết thế nào. Chúng ta thấy rằng ai tất cả các bác thợ của chúng ta đều có đồng hồ đo điện áp, dòng điện.... và ai cũng biết cách đo chúng. Tuy nhiên đây là cái đồng hồ đo hoàn chỉnh, để đo được và đo phải chính xác thì cấu tạo trong đó khá là phức tạp, nếu độ chính xác càng cao thì độ phức tạp của thiết bị đo sẽ tỷ lệ thuận với kế quả. Nhưng muốn hiện đại đến đâu thì cũng phải tuân thủ mấy yêu cầu có từ thời sơ đẳng đó là: đo điện áp thì mắc song song với tải cần đo, còn đo amper thì mắc nối tiếp với tải cần đo (cái này là đo tiếp xúc nhé còn do dạng kẹp ngày nay thì em ko tính) do vậy để kết quả đo được chính xác hay nói đúng hơn là khi ta mắc thiết bị đo vào không làm ảnh hưởng đến mạch điện cần đo thì trở kháng của đồng hồ đo cần phải: nếu là đo Vol thì trở kháng tiến tới vô cùng còn đo ampe thì trở kháng tiến tới "0". Để làm được việc đó thì trong mỗi đồng hồ đo có rất nhiều mạch phức tạp như các cầu điện trở.... đặc biệt là các mạch KĐ, các mạch này vô cùng chính xác về hệ số KĐ, không bị nhiễu.... do đó chúng ta thấy là các thiết bị đo thường rất đắt. Nói về mạch này, do chúng ta thây chỉ có cái đồng hồ khung dây, mà trở kháng của khung dây này đã được tính vào trong cả mạch đồng hồ đo đó rồi nên chúng ta không thể nào mắc một cái đồng hồ khác vào đó được (nếu có trở kháng và mạch chỉ thị khác...)nếu làm thế thì đồng hồ này vẫn chỉ thị nhưng không đúng với những gì chúng ta cần. Khi ta mắc một đồng hồ DMM vào thì chỉ là đo một phần điện áp hay dòng điện trong toàn mạch. Do đó chúng ta cần phải thay đúng thiết bị yêu cầu.
Nếu mắc thiết bị đo vào mà không làm ảnh hưởng đến mạch điện cần đo thì cũng không đo được gì! Khái niệm trở kháng tiến tới vô cùng hoặc tiến tới 0 chỉ là cơ sở lí thuyết; trong thực tế tùy vào độ chính xác cần thiết của mỗi phép đo mà có thể chọn dụng cụ đo phù hợp.
