Mod đầu đĩa than

Đúng lúc dịch bệnh không có việc để làm thì được bác HHK để cho cái cơ ... tao công ăn việc làm luôn các bác ạ

Em bắt đầu độ đẽo những phần này, có gì sai các bác góp ý giúp em
Những phần đã làm :

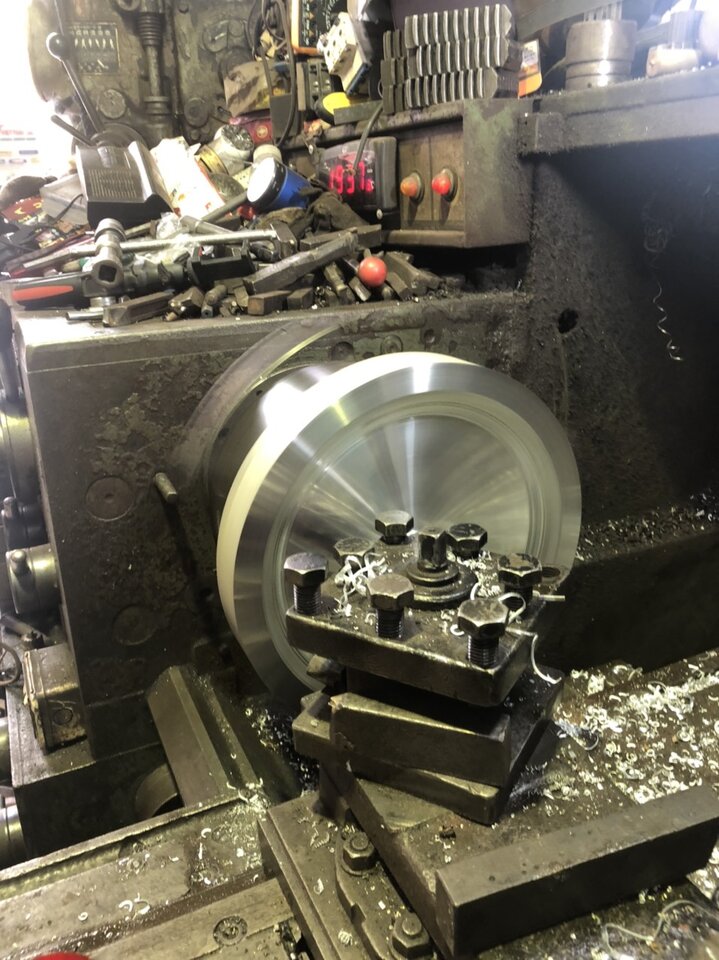

- Đi tiện cái mâm

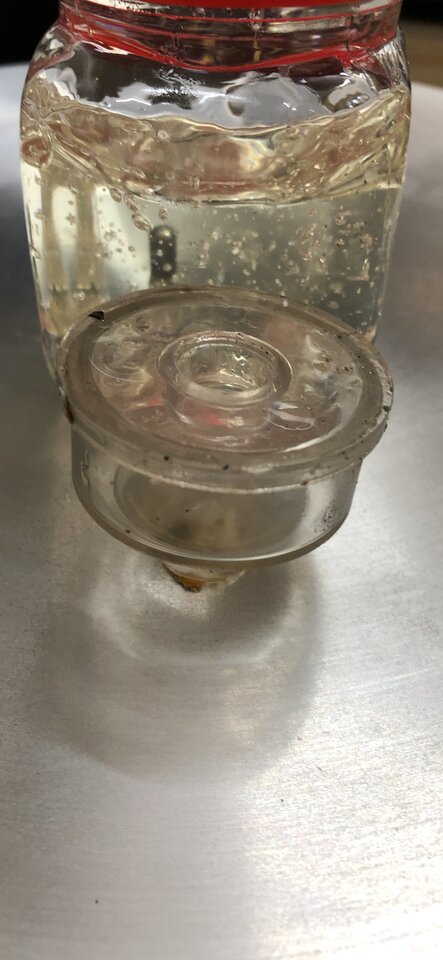

- Thay toàn bộ giảm chấn lò xo bằng 6 cục giảm chấn có lõi dầu
- Thay mới mỡ mút của phần damper bệ cơ (Bác nào cần mỡ ben nâng hạ cơ than hoặc bôi bánh răng cửa băng cassette hàng xịn Nhật thì qua em tặng nhé)

https://vimeo.com/manage/videos/545963047
Những phần chuẩn bị làm :
- Phủ Graphene chống tĩnh điện cho mâm
- Làm lại toàn bộ phần đế gỗ ép bằng gỗ tự nhiên
- Lắp bộ chân đinh hoặc chân bằng túi dầu
- Làm thêm mặt bích cho cần 1
- Làm chân đỡ cho cần 2
Đến đây thì tắc tịt, không biết làm gì nữa các bác ạ. Bác nào có ý tưởng gì giúp em nha !



Phần kế tiếp sẽ là nâng cấp cái đã mod bác ạ . Ví dụ mô tơ và bearing của bọn này thường khá kém.



Motor thì chắc sẽ phải thay vì cái mâm này cũng nặng hơn mâm zin nhiều bác ạ. Em sẽ làm motor riêng ở ngoài, ko bắt vào chassis như cái zin của máy
Còn cái phần ổ trục thì em thấy zin của nó dùng được, em cải tạo lại cho ổ trục quay trong dầu, gối đầu trục bằng bi. Em nghĩ vậy là ngon



Cá nhân e plint không dùng gỗ thịt, e vẫn dùng gỗ xử lý! Còn không thích nữa phang luôn nhôm phay anote cho máu.



Mâm cụ tiện nhôm khối ạ? bao nhiêu kg thế? Mấy năm trước em cũng muốn tiện mà khoai không kiếm được chỗ nên thôi. Hình như nguyên bản cái mâm này nó cũng đỡ bằng bi rồi thì phải. Em hóng vụ ổ trục quay trong dầu.



Cái này là cái dễ làm nhất, có thể làm bằng mica hoặc nhôm nhưng em muốn làm bằng gỗ thịt cho phần nhìn nó đỡ lạnh bác ạ

Mâm em làm bằng nhôm Nhật nguyên khối nặng 2,8kg
Đầu cái trục nó làm tròn nhưng điểm gối lại là gối cứng. Em có 2 phương án, 1 là cho 1 miếng dạ rồi cho ổ bi để đỡ, 2 là cho lò xo rồi cho ổ bi, toàn bộ phần ổ bạc em sẽ đổ ngập dầu để khi quay sẽ đẩy trục lên. Bác thấy có hợp lý ko ạ ?



Vụ này em không có kinh nghiệm, cụ cứ thử xem sao. Trước em cứ kiếm đầu đĩa cũ về rồi lấy bearing nghịch thôi.



Gỗ thịt kiểu gì cũng cong vênh theo thời tiết: lúc nồm, lúc khô. Chỉ vặn lệch 0.5 mm thì cả vấn đề cho pivot, cardtrige, và các thông số khác rồi. Mỹ thuật là một chuyện, kỹ thuật là chuyện khác.



Dạ vâng, cái này là cái em chưa lường đến, em sẽ tính lại phương án này
Em cảm ơn bác rất nhiều ạ !



Tôi nhiều đầu Nhật xưa, khủng cũng có nhưng thực lòng thích máy Linear tracking Nhật trc đây hơn, dù thay thế Cartrigde MM/MC khó.
Phần tôi bôi đậm bác có khuyến cáo đc tôi gì khg ( Vật liệu gì, làm ở đâu giá thế nào ) vì các mâm Linear tracking thường nhẹ, tôi muốn làm mâm nặng gấp 3,4 lần nhưng không gian trg Linear tracking rất bó buộc dù Linear tracking đọc chấp mọi loại đĩa cũ.



Mục tiêu chính là cùng kích thước bị bó hẹp như trên nhưng khối lượng mâm tăng gấp 3 lần



Thế nên để kéo đc mâm e nghĩ khó nhất là phần motor điều tốc.



Phần điện với tôi khg lớn, chủ yếu hiện nay là vật liệu gì và gia công ở đâu để đạt đc việc đó: Để cục chặn nặng gấp 3 lần mâm mà vẫn trong Range điều khiển là ổn phải khg bác?



Đê La Thành bán rất nhiều bác Thúy ơi, họ bán theo kg
Phôi nhôm dạng tròn, có đường kính từ 30cm đến 40cm. Bác lấy độ dày bn thì họ cắt bấy nhiêu. Em lấy loại 35cm, dày 4cm, tiện đi còn 33cm x 3,7cm, công tiện mất 500k, phôi mất 1,3tr bác ạ
nếu bác lấy nhôm tấm dày 3cm thì giá sẽ thấp hơn rất nhiều bác ạ
Bác mà làm, em tặng bác vật liệu phủ Graphene chống tĩnh điện, chống oxy hóa, chống xước bác nhé
Hiện mâm của em nặng 2.8kg, motor zin vẫn làm việc tốt và chuẩn tốc độ nhưng trong tương lai em sẽ thay motor lớn hơn
Chiều em đi qua đấy, em lấy số ĐT với ĐC em gửi vào Zalo cho bác
Với bác có nhiều đầu đĩa, bác có thể để lại cho em 1 cái đầu connector cartridge này ko



Nếu dùng nhôm do khg gian của kiểu máy này (line neartracking) khg cho phép cơi nới, sẽ khg đạt đc mục đích nâng khối lượng bác ạ.
Khg hiểu còn vật liệu gì để giữ nguyên kích thước mà làm đc khg?

Vâng cảm ơn bác
Bác cho mâm cũ vào dùng phôi đĩa chuẩn 33&1/2, 45 hoặc đèn Stroke check xem bao nhiêu time đạt đc vận tốc chuẩn, thay mâm mới, nếu thời gian trên khg đổi, khg cần thay motor làm gì cho vất vả thêm ( dùng chức năng Sport Watch của điện thoại thông minh ).

Để cho bác thì coi như bỏ đi 1 đầu còn gì, để tôi xem cái cần ngoài trc đây để đâu.
Chủ hàng tôi quen nhiều lắm, chắc gạ mua con nào nát lồng, nát thân sẽ đc, báo bác sau.



Không nên cả thân làm nhôm, Anode hóa bác ạ, chạm vào sẽ rất hay tê tê nhất là khi chạy với phonobox tube.
Gỗ cao su đã xử lý và tạo mặt ngoài loại 20mm rất lý tưởng cho việc này: Khô, khg cong vênh, hình thức đẹp bóng màu sang trọng.



E sẽ phủ lớp cách điện bề mặt. Nói chung e thấy mâm trước đây hầu như gỗ dán (mdf) không phải họ thiếu gỗ thịt. Sau này có VPI và 1 số hãng hiend họ dùng hợp kim nhôm, chắc họ xử lý vấn đề này.



Khg phải đâu bác ạ, các hãng về sau này họ khg quan tâm nhiều đến phần liên quan tube vì cả thế giới đã bị đô hộ bới Solid rồi.
Set up và test đĩa là gặp ca tê tê dôi khi nguy hiểm cho đầu kim đó bác, tay mình bị co giật bới tĩnh điện.
Gỗ dán nó nặng và rẻ cho sản xuất hàng loạt bác.



Nghe bác tả em lại thấy dễ thật, trước cứ nghĩ là đi qua làng đúc đồng, thuê họ đổ thành khối rồi mới mang đi tiện. Mơ ước của em là làm cái mâm 20kg.



Em thì đang cần phần motor điện. Bác nào giúp em đc ko ạ?



Bác thích motor loại gì ạ ?



Em ko rành kĩ thuật. Chỉ cần loại gì quay đúng 2 tốc và ổn định cho mâm chạy belt ạ.



Bác kiếm được đầu này chưa, em có, bác cần em tặng



Dạ quý quá !
Em chưa tìm được bác ạ
Nếu bác có bác cho em xin nhá. Em cảm ơn bác nhiều nhiều ạ !
Em nhắn ĐC bác gửi giúp em nha



Nó đây bác. Chúc bác vui
