Nhờ chẩn bệnh đầu băng cối nghe bị mất dải cao.

Hiện tại đang có đầu AKAI 630D nghe bị đùi tiếng (Mất dãi cao), kiểm tra mạch khuếch đại đầu từ thì thấy bình thường, đã thay thử 2 con transitor C458 và các tụ nối tầng C2, C7. Hai tụ chân E là C6 và C22 và mạch hồi tiếp âm C8, C9 và R11, R12 rồi nhưng vẫn không cải thiện được gì. Cả hai kênh đều bệnh giống nhau.
Kiểm tra bằng máy phát tần: Chích tín hiệu máy phát tần tại vị trí ngõ ra của tầng khuếch đại tại vị trí tụ C7 và ngõ vào tầng sau tại tụ nối tầng C13 và điều chỉnh từ 100hz đến 15Khz thậm chí đến 20Khz thì đồng hồ vẫn chỉ 0DB, tuy nhiên khi chích tín hiệu tại vị trí tụ C2 ngõ vào của đầu từ phát thì tín hiệu suy giảm mạnh ở tần số cao. (Nếu để ở 100hz đồng hồ chỉ 0DB thì tại 1Khz chỉ còn -7DB và 10Khz là -9DB)

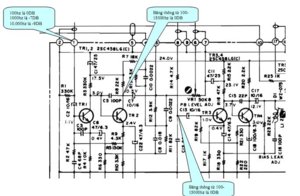

Không biết nhà sản xuất thiết kế mạch đầu từ băng cối với độ dốc đặc tuyến như vậy nhưng nghe bị đùi là do đầu từ bị mòn (đầu thủy tinh của máy nhìn thấy hơi bị mòn, mặt thủy tinh không được láng) hay do bị suy giảm tần số cao chỗ nào khác. Sơ đồ mạch như sau.
Nhờ các Bác có kinh nghiệm sữa chữa mạch hoăc đã gặp đầu băng cối bị kiểu này chỉ bảo giúp. Xin cảm ơn nhiều.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Đối với máy analog trước tiên Bác phải xem xét phần cơ đã, đầu từ đã được chỉnh đúng với các tiêu chí: tape guide height , head height, zenith, Azimuth ....chưa, sau đó khử từ cho các đầu từ rồi mới đến phần Điện. Sai Azimuth thì phần tép hầu như kém, mất, yếu.

Nếu phần cơ đã OK thì bác thử thay toàn bộ các tụ điện phân(electrolytic) trước thì thử chọc choạch phần điện vì sau 30-35 năm nó đều biến đổi hết cả

Đầu từ thuỷ tinh không phải không mòn vì qua hàng triệu triệu lần và đập với sợi băng các micro chip của thuỷ tình bị giòn và gẫy ở khe từ, làm mất tép...tất nhiên mức độ đỡ hơn so với các loại đầu từ khác



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Chào anh 6p3Hue.

Anh thử kiểm tra tốc độ của máy xem sao nhé.Chúc anh thành công.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Cụ thể là

Cụ có cuộn băng vài tần số chuẩn cho nó chạy rồi dùng máy đếm tần coi tín hiệu ra có đúng tần số k0?



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Chào ngài Pointed

Theo service manual thì đúng vậy, nhưng vấn đề là cuốn băng mẫu không có !!!.Nên chỉ có cásh chỉnh rợ mà thôi.Còn nếu không, có máy nào chạy quart lock thu 1 cuốn là băng mẫu.

Nhân tiện ngoài lề một chút, em có anh bạn chơi akai ,băng 1800ft mà thu được tới những 49 phút nhạc,hehe.Anh này cứ khen bass hay quá,đúng chất analog !!!.Bố khỉ!!!



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Ở đây chưa nói đến băng và sai tốc độ, mình chích tín hiệu phát vào ngỏ vào tầng khuếch đại và đo tín hiệu ra ở output. Khi tần số đến khoảng 15Khz là ngõ output nó mất tiêu. Không biết cái linh kiện oái ăm nào trên mạch này nó có thể xén mất tần số >10Khz.
Đối với những máy khác khi đo thì từ 50Hz đến 25Khz là xem như ngõ ra output là bằng phẳng không suy giảm.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Nguyên nhân có thể là do mặt đầu từ thủy tinh bị mòn, bị rỗ gây ra bác ạh.
Trường hợp này em đã gặp và cũng đã nói đâu đó trên này rồi.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Băng 1800ft mà nghe được 49' thì lời quá rồi, khác gì mua 100 cuốn băng được tặng thêm 2 cuốn, anh bạn bác biết chọn máy ghê!

Mà thâu trên nó và phát trên chính nó thì có sao đâu hè?



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Chả sao !!! chỉ như thế thôi,à em quên, bạn em còn hành nghề sang băng,keke



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Cụ chủ chịu khó loại trừ tí: nhấc dây tín hiệu từ đầu từ vào C2 rồi đo lại coi còn tụt k0?



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Tín hiệu tại tụ C2 là do đầu từ phát ra nên rất nhỏ. Bác chích tín hiệu máy phát tại vị trí tụ C2 ngõ vào của đầu từ phát là không ổn rồi, lúc này nếu bác để biên độ của tín hiệu phát thấp (cho giống với biên độ tín hiệu phát ra từ đầu từ) thì nhiễu 50Hz sẽ cao hơn cả biên độ tín hiệu phát --> dẫn đến phép đo dB (để xác định gain của mạch khuyếch đại) không chính xác. Nếu bác tăng biên độ tín hiệu phát ( nhằm làm tăng tỷ lệ S/N) thì tín hiệu lại rất méo --> cũng dẫn đến phép đo dB bị sai. Bác có Osilloscope soi sẽ thấy.

Theo mô tả của bác em dự là mạch điện vẫn OK nhưng đầu từ kém rồi, bác thử kiếm đầu từ khác thay vào xem sao?



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Khử từ đi các bác ơi , đầu từ bị nhiễm từ nặng quá rồi



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Em đồng ý ý kiến của bác Ahoang ! Bác chủ có thể tự chế cái khử từ cho đầu từ bằng cách :
-Lấy thanh thép dầy 2ly, rộng 3ly dài khoảng 12 phân bọc ống gen vào sau đó uốn thành hình cữ U cuốn lên đó khoảng 20 vòng dây 0.4 và bọc kỹ , nắn cho khe hở miệng chữ U khoảng 2ly
- Thực hành khử từ bằng cách đấu cuộn khử từ mình vừa chế vào mỏ hàn súng dùng nó khử từ cho đầu từ hơi bị ngon !
Đấy là cách làm của em hơi nông dân một tý Bác cứ thử xem!
Chúc Bác vui!



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Như vậy là có khả năng bị nhiểu 50hz trong lúc đo làm sai lệch một phần kết quả đo. Nhưng lạ một cái là không hiểu vì sao 2 tầng khuếch đại đầu từ này nó lại có khuếch đại tần số thấp rất mạnh mà tần số cao từ 5khz trở lên lại yếu hẳn và đến khoảng 15khz là chẳng còn gì nữa. Không biết là nhà sản xuất họ thiết kế mạch có độ dốc đặc tuyến như vậy để bù tần số thấp như kiểu mạch RIAA trong tầng pre của phono không.
Cũng chính lý do này mà khi mình thử thu băng bằng tín hiệu máy phát và chỉnh tăng tần số từ 100hz trở lên 15khz thì ngõ output phát ra từ băng cũng khoảng tầm đến 10k thôi, trên 10k biên độ ra rất yếu. Hay là cả đầu từ thu cũng bị mòn luôn.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Dear Bác
Việc Bác đo đạc tại c7 và c17 là đo sau bộ NAB equalizer của đầu băng cối , do đó chỗ này chích bộ phát xung vào thì đo ra đặc tuyến phẳng

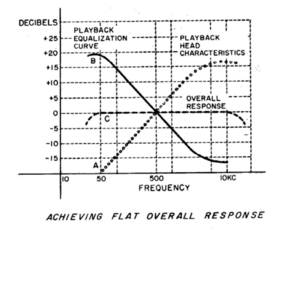

tại vị trí C2 ngõ vào đầ từ , thì nguồn xung sẽ đi qua mạch NAB equalizer , do khi thu tín hiệu ghi lên băng từ sẽ lớn ở tần số cao và yếu ở tần số thấp ( do băng từ di chuyển qua đầu từ với cùng 1 tốc độ thì tần số cao sẽ sinh ra từ thông mạnh hơn tần số thấp , do đó khi phát người ta phải làm ngược lại để có line out là đăc tuyến phằng , như vậy nếu Bác đo 2 kênh như Bác mô tả thì Bác yên tâm phần điện tử của Bác theo em là không hư hỏng gì cả
Muốn thử chính xác bác phải có băng mẫu tần số 10Khz , 1Kh Hz , nếu khi chạy băng mẫu ở 2 tần số trên mà bác đo được line out phẳng thì máy tốt
Trường hợp của Bác có các khả năng sau :
1. Đầu từ bị mòn ( nếu đang nghe tốt tự nhiên bị mất dãi cao thì có thể loại nguyên nhân này)
2. Đầu từ bị dơ ( rất hay bị )
3. Đầu từ bị lệch ( có thể không lệch về cơ khí nhưng băng thu bị lệch so với vị trí đầu từ của bác
4. Đầu từ bị nhiễm từ



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Đầu phát mòn, dẫn tới tín hiệu suy giãm.Anh phát thử trên máy khác, mới kết luận được đầu thu có mòn hay không.
Có nhiều lý do dẫn tới suy giảm tần số cao, như đầu từ, mạch khuyếch đại,tốc độ Main motor...
Em vẩn nghiên về khả năng tốc độ, Xác suất đầu phát mòn đều cả 2 kênh là rất thấp.Anh cứ thử chỉnh biến trở trên board servo thử.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Chào Bác Gia Huy, Bác giải thích như thế thì quá rõ rồi. Như vậy là do mạch thiết kế nó có đặc tuyến dốc xuống như hình vẽ để bù tần số thấp khi phát. Vậy thì chắc chắn phần còn lại là do mòn đầu từ rồi.
Bác cho em hỏi mình có thể dùng một đầu máy còn thu tốt thu lại tín hiện từ nguồn phát tần để làm băng mẫu ở 10K và 1K được không.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Dạ hiện em vẫn phải làm như vậy , tuy nhiên Bác lưu ý thế này
Máy để làm băng mẫu là máy tốt nhất( 3 đầu từ có Tape-source monitor) va chưa chỉnh chọt đầu từ gi cả ( dấu niêm đầu từ phát và thu còn nguyên ), và máy này khi nghe các Băng thu sẳn ( nếu có băng gốc do nhà SX băng nhạc thu là tốt nhất)cho ra âm thanh tốt , sắc nét
cách làm băng mẫu như sau :
Bác chuẩn bị nguồn xung chính xác từ 20HZ-20 KHZ ( có thể dùng Iphone , android làm nguồn phát cũng được)
Băng trắng tốt nhất có thể tốt nhất là băng Lownoise , bác lưu ý để tất cả các mode tape= lownoise , EQ =lownoise , chọn tốc độ 7-1/2
chọn Source Phát xung 1 KHZ , chỉnh REC volume ở mức 0dB cả 2 kênh
Bò băng trắng vào , Thu , chuyển sang Tape , xem kim VU có ở mức 0dB không , nếu 2 kênh không đều nhau và không là 0dB thì là phần thu phat có vấn đề , hoặc băng có vấn đề
Nếu Bác không cầu toàn thì có thể chỉnh REC volume để cho đến khi 2 VU ở mức 0 dB , tuy nhiên như vậy là máy làm băng gốc đã có vấn đề ,có thể đúng cho dãi 1KHZ nhưng sẽ sai ở các dãi khác
Nếu tất cả OK , Bác nên làm băng mẫu thu các dãi tần sau :
400 HZ hay 700 HZ , dùng để chỉnh volume phần play back , chỉnh đầu từ lệch kênh
1 KHZ , dùng để chỉnh azimunth và các phép chỉnh khác
10KHZ,15KHZ dùng chỉnh đáp tuyến tần số
Nếu bác phát được Pinknoise thì thu 1 đoạn pink noise để chỉnh đặc tuyến sau này
Ngoài ra còn một hiện tượng nữa mà bắt buộc dân audiophile phải biết là hiện tượng lệch pha của 2 kênh( không phải là lệch mức cường độ âm thanh ) , cái này phải dùng Oscilator để đo 2 kênh cùng một lúc , chọn X-Y nếu ra dấu sắc (!) thì OK , nếu ra dấu huyền(\) thì la lệch pha
Trường hợp này sẽ làm cho máy mặc dù đắt tiền nổi tiếng nhưng nghe âm thanh không hay mà thường người dùng không chuyên không biết làm sao để giải thích , gặp trường hợp này , phải cân chỉnh Azimuth với Osciliscope mới giải quyết được
chúc Bác thành công



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

Cám ơn Bác Gia Huy nhiều.



Re: Nhờ chẩn bệnh đầu băng cối nghe bị mất dãi cao.

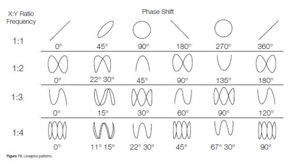

Biên độ tín hiệu ra của hai kênh bằng nhau, nếu đồng pha thì hình ảnh thu được là đoạn thẳng nghiêng 45 độ, nếu ngược pha thì hình ảnh thu được là đoạn thẳng nghiêng 135 độ; còn các trường hợp trung gian thì thu được hình elip và trường hợp đặc biệt khi độ lệch pha bằng 90 độ thì hiển thị đường tròn.

Em copy...



Phương pháp làm băng mẫu(test tape) này chỉ cho kết quả tương đối, tàm tạm vì máy để làm/ thu băng mẫu liệu còn tốc độ chuẩn không? Tiếp theo các thông số khác như record/playback level, VU meter level ... liệu còn thông số chuẩn không sau khi ra đời 30-40 năm?

Thường thì băng mẫu dùng để cân chỉnh tape recorder nên mua từ các nhà sx chuyên nghiệp nhue MRL, genlab... nếu Bác muốn chữa kiểu pro
http://www.gennlab.com/alignment_tapes.html
http://www.usrecordingmedia.com/ancaltap.html
http://www.jrfmagnetics.com/mrltapes.html

giá mắc nhưng so với giá trị của đầu băng cối thì OK, với cassette deck thì quá là mắc



Cảm ơn các Bác đã tận tình chỉ bảo giúp. Máy đã được cân chỉnh tương đối và đặc tuyến khi phát dốc xuống để bù giải trầm khi phát như nhà sản xuất thiết kế, tuy nhiên dãi cao vẫn không khá được là do đầu từ bị mòn. (Thấy mòn rất ít nhưng nhìn kỹ thì bề mặt thủy tinh đã bị rỗ) nên khi thu và phát tiếng hơi bị trầm.



Đầu từ bị hỏng phải thay là pan rất gay vì đầu từ có thể kiếm được, lắp đặt nó chuẩn mới là vấn đề vì nó cần nhiều thiết bị, dụng cụ đo đạc để đưa nó đúng/ chính xác về vị trí của nó như nhà thiết kế đưa ra , sau đó lại phải calibration lại các thông số.

Chữa đại không có máy móc, thiết bị cũng có thể được nhưng còn cảm hứng gì khi nghe, ghi trên máy vậy?



Ý kiến của Bác là đúng, tuy nhiên hiện nay điều kiện của anh em chơi ít người có điều kiện thể đầu tư đầu băng cối chất lượng cao, tậu băng gốc và điều kiện của các tay thợ nghiệp dư khó có thể đầu tư đủ thiết bị đo đạc và băng TAPE TEST của nhà sản xuất được nên kết quả sửa chữa và cân chỉnh cũng chỉ ở mức tương đối mà người chơi và thợ chấp nhận được thôi bác naks à.
Em sẽ còn nhờ Bác tư vấn nhiều về món analog này.



Trước e dùng akai 635d cũng bị,cứ nghĩ từ thuỷ tinh là vĩnh cửu,sau mới hiểu từ thuỷ tinh khó mòn nhưng lại có thể bị mờ,gây mất dải,nên sau đó e đã cưới em revox b77,dùng thì e mới cảm thấy đồ của revox thật hay và thật bền!đầu từ k phải thuỷ tinh nhưng dám chắc còn bền hơn akai,đầu từ nếu có mòn vẹt thì tiếng vẫn nét hơn mấy ông teac vs akai!
