Tên mặt hàng: Hantek 6022BE
Tình trạng, mô tả: mới
Giá bán:1500000
Khu vực:Hà nội
Điện thoại:0904012979
Giao hàng:

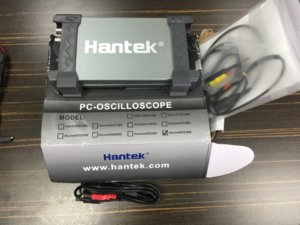

Ảnh chụp thực tế

Thông tin thêm:Đã ham mê Diy âm thanh thì ai cũng ước mơ có 1 máy đo sóng (Oscilloscope). Nhưng các máy đo sóng thường rất đắt tiền, lại cồng kềnh do liền màn hình hiển thị. Các nút điều khiển nhiều như ma trận. Máy đo kết nối PC là giải pháp ngon bổ rẻ, sử dụng màn hình PC làm màn hình hiển thị, phần mềm để lự chọn và điều chỉnh chế độ đo. Phần mềm còn có ưu điểm nữa là có các thuật toán để tính toán để so sánh phase input/output, tính harmonic, distortion v.v...
Hướng dẫn sử dụng đây ạ: https://www.circuitspecialists.com/content/92615/Hantek6022be_Manual.pdf



Vọc lòi pha 2 hôm vẫn không biết đo nhiễu nền và nhiễu hài thế nào. Đo nguồn pre 818 thẳng tưng, đo hài đầu ra với sóng sin 1kH cũng thẳng nốt. So sánh sóng sin input và output, nhìn mắt thường thấy méo rõ.



Không biết bác trải nghiệm thế nào, em xem file đính kem thì tân số làm việc là 20Mhz là ổn rồi nhưng tần số lấy mẫu chỉ co 48MHz thì qua chậm, các osilo digital giở lởm lởm cũng là 1GHz rồi mã vẫn thấy chậm (hiển thị sóng chậm hơn tín hiêuj thời gian thực)... gi vọng bác cho chút trải nghiệm thực tế,
Em cũng đang nghiên cứu mua một em cho tiện ( hiện em đang dùng con analog EZ 20M và em fluke 96B)



Em gọi bác không được ạ? . . .......



Em ghi nhầm số điện thoại. Số đúng 0904102979.
Tối nay em đo và post hình lên để các bác chém xem sao.

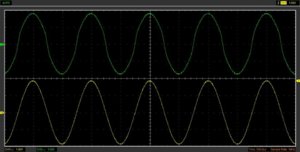

Em phát sóng sin 1KH và đo input, output cái pre QH818 của em. Thang đo 1V, em chỉnh volume để đầu ra có biên tương tự đầu vào, Vpp = 3.14V. Kết quả như thế này

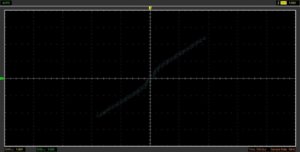

Chuyển đồ thị dạng XY kết quả thế này
Dùng FFT để vẽ đồ thị theo frequency nó thế này. Cái đường màu tim tím ở phía dưới đấy ạ.

Nhìn không rõ tần số méo. Thang đo frequency em vẫn đặt 1V, đặt nhỏ hơn thì nhìn rõ hơn nhưng em không có điều kiện chỉnh chọt lại vì máy đo của em mới bị tèo hôm qua. Hình này em đo từ mấy hôm trước nay mới post. Để các bác cho ý kiến. Em mới lần đầu nghịch ngợm nên chưa biết đo.



Khi mua máy, em cứ nghĩ khi đo trục X theo frequency, phần mềm sẽ có bảng tổng hợp hiển thị độ lớn của từng tần số và tính luôn tổng méo hài so với tần số gốc. Nhưng em mò mãi không ra, khả năng cao là nó chỉ hiển thị sóng, các bác tự đọc kết quả, lập vào excel rồi tính. Như kết quả trên, em để thang đo 1V cơ bản không nhìn thấy méo ở tần số vào cả, gơn sóng rất nhỏ. Ngoài ra, nhìn cái công thức tính méo hài là em nản trí luôn, khỏi tính.
Tóm lại kết quả đo sóng sin 1KH của pre QH818 của em thì đồ thị sóng đầu ra hơi bầu hơn 1 tí so với đầu vào. Rất may là nó không méo từ sóng Sin thành sóng vuông.



Về lý do máy đo của em tèo, em cũng nói luôn để bác nào nếu có sở hữu Hantek thì rút kinh nghiệm từ em. Chả là hôm trước lúc test máy em có kẹp đo thử áp của biến áp đường đôt tim, thấy sóng AC bị méo đầu (nói chung là khá méo mó), mặc dù em đã có lọc nguồn và đo sau biến áp tức là đã lọc được rất nhiều loại tần số không mong muốn rồi.
Hôm qua em nảy ra ý định đo trước lọc nguồn và sau lọc nguồn xem cái lọc nguồn của em có tác dụng không. Em quyết định đặt thang đo x10 để đo cao áp luôn. Áp vào của Hantek tối đa là 35V. Tại que đo có nấc gạt x1 và x10. Bản chất x10 là chỉnh về chế độ chia áp. Nó chia giống như cái chiết áp volume của các bác, ở đây là chia 1/10. Trên phần mềm có chế độ x10 để nó nhân kết quả hiển thị lên cho các bác. Bữa trước em cũng đo cao áp DC của 818 rồi, không vấn đề gì.
Em tắt công tắc ổ cắm cho khỏi giật, tuy nhiên công tắc này chỉ ngắt 1 dây và nó ngắt vào dây âm (em biết vì em bị nó giật cho 1 phát). Em chỉ mới thò que đo chạm vào dây điện phát là BÙM, nhảy cầu chì luôn.
Phỏng đoán của em là em chưa nối đủ 2 đầu que đo nên cầu chia áp chưa hoạt động, điện AC220V xông thẳng vào máy đo. Máy đo dùng nguồn máy tính qua USB, có nối Mass. Như vậy là em đã tống thẳng điện AC220V vào máy không qua cầu chia áp. Nhưng em vẫn băn khoăn là sao dòng chập lớn đến nối nhảy cầu chì?
Trên đây là tất cả trải nghiệm và trả giá của em.

Bác nào muốn mua Hantek thì cứ đặt hàng em nhé. Em đang định mua cái khác



Đọc kỹ hướng dẫn truóc khi sử dụng,nhiều thứ không thể nhớ và đo nhiều thứ 1 lúc đuọc nên tốt nhất là Dịch manual rồi in ra để tra cứu truóc khi sử dụng chứ đo kiểu hình như thì dễ tèo lắm vì đồ digital nó rất nhạy cảm nhé ! Vài dòng chia sẻ với các bác,tks .



Em có tra cứu các forum nói về Hantek thì họ nói cần cách ly nguồn máy tính với mass. Tốt nhất là dùng laptop chạy pin nếu muốn đo điện lưới. Bác nào thử phát rồi kết luận cho em. Chứ em không thử nữa đâu
Ngoài ra các máy ocsilocope chạy PC này chỉ có đo được gain tối đa 5V thôi. Nếu muốn đo áp AC 300V thì phải có que đo x100. Que theo máy chỉ có x10. Áp 35v ghi trên datasheet là áp của diode bảo vệ.



Một vấn đề nữa là phần mềm tương đối hạn chế các tính năng. Đã có bác khoai tây viết lại phần mềm cho hantek bổ sung thêm một ít chức năng. Forum evvo... có bác cật lực khuyên dùng Owon thay cho hantek. Giá tương đương. Nhưng thị tường còn có Instrustar chưa thấy mấy người review. Tuy nhiên phần mềm thì em thấy khá đầy đủ chức năng.



Em Copy công sức của các Khoai tây về đây để Khoai ta sử dụng.
- Một Khoai tên RichardK đã sửa phần mềm của Hantek và post cho mọi người cùng dùng. Bản cuối version PR19 tháng 12/2014: https://jumpshare.com/v/bviO41a4x8CiAaSSbama
- Một Khoai khác tên Matchless đã viết lại User Manual, bổ sung các Lưu ý an toàn và các chức năng của phần mềm bên trên: https://jumpshare.com/v/iX8RiM7XOUYXLPlJVgVd
Forum gốc đây ạ: http://www.eevblog.com/forum/testgear/hantek-6022be-20mhz-usb-dso/



Em đã mua thử Owon VDS1022, có tần số lấy mẫu 100Msps, tần số làm việc 25MHz, cao hơn so với Hantek là 48Msps và 20MHz. Owon có 2 phiên bản, phiên bản VDS1022l có USB isolation nên sẽ cách ly hoàn toàn nguồn của ocsilator với các thiết bị điện tránh tai nạn cháy máy như với cái hantek của em bữa trước. Owon còn hơn Hantek là có chế độ đo AC/DC trong khi Hantek chỉ có chế độ DC. Ruột gan em Owon này trông cũng ngon hơn Hantek và giá cũng đắt hơn nữa. Em mua loại non isolation cho rẻ vì có thể cách ly bằng việc dùng laptop chạy pin (không cắm nguồn cho laptop), bác nào dùng với PC hoặc tránh trường hợp đãng trí cắm nguồn cho laptop rồi đo cao áp thì mua loại VDS1022l. Phần mềm của Owon khá là OK
Giá của em Owon VDS1022 là 2,1tr đồng. Bác nào có nhu cầu thì ới em ạ.
Hướng dẫn sử dụng đây ạ https://www.allaboutcircuits.com/te...s/vds-series-pc-oscilloscope-vds1022i/manual/



Vừa call cho bác xong .. để chiều tối rỗi em tạt qua ngó con Owon
