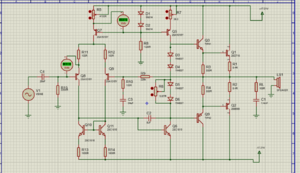

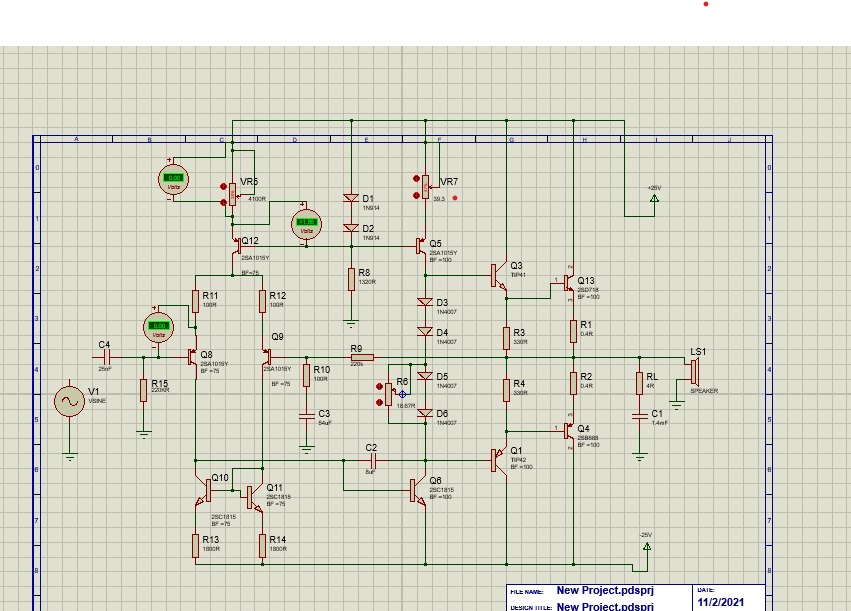

Em chào các bác ạ. Em đang là sinh viên năm 3 ngành điện tử viễn thông, e được thầy ra đề tài là thiết kế mạch ocl vi sai với công suất 30w, trở kháng vào là 250k ohm, tải loa 4 ohm, điện áp vào 0,6. Em có thử tính toán và vẽ mạch mô phỏng trên proteus, nhưng khi e đo Vbe của các con Bjt thì trừ 2 con bjt Q7 và Q5 đo được là 1.52V thì Vbe của các con khác đều bằng 0 ạ. Em hiện giờ không biết mình sai ở phần nào và cách khắc phục nó ạ. Mong các bác chỉ e lỗi sai và hướng giải quyết ạ. Em xin lỗi vì đã làm phiền các bác, chúc các bác 1 ngày tốt lành và cảm ơn các bác vì đã đọc ạ
Bạn vào đây hỏi những kiến thức như bạn nêu có vẻ như không đúng địa chỉ rồi. Vì các bác hiểu kỹ về nguyên lý hoạt động của tranzitor như mạch của bạn nêu giờ thấy rất hiếm khi các bác đó trả lời Có những mạch đưa ra trong mục bán dẫn như cao thủ tuantranphu còn nhìn không biết sai ở đâu... Còn như mạch bạn vẽ mình nhìn qua là đúng. Nhưng có thể phần mềm bạn sử dụng là phần mềm free nên nó cho ra kết quả thế thôi bạn. Với mạch của bạn thì sao 2 điểm mình khoanh đó nó có giá trị như bạn ghi trong thực tế được. Còn do bạn dùng phần mền như bạn nói nó chắc sẽ ra vậy để bạn phải bỏ tiền mua phần mềm chính thức nó sẽ cho bạn kết quả khác. Còn không chịu khó lắp mạch + dí que đo vào những điểm muốn đo đi... Bạn sẽ tận mắt đọc được kết quả cụ thể...
Dạ vâng ạ, em cảm ơn bác nhiều ạ, e nghĩ chắc là e sẽ vẽ lại mạch trên phần mềm khác thử ạ , nếu nó vẫn ra kết quả như thế thì khả năng do e tính sai ở đâu đó ạ. Em cảm ơn bác nhiều lắm ạ, em chúc bác 1 ngày tốt lành và vui vẻ ạ

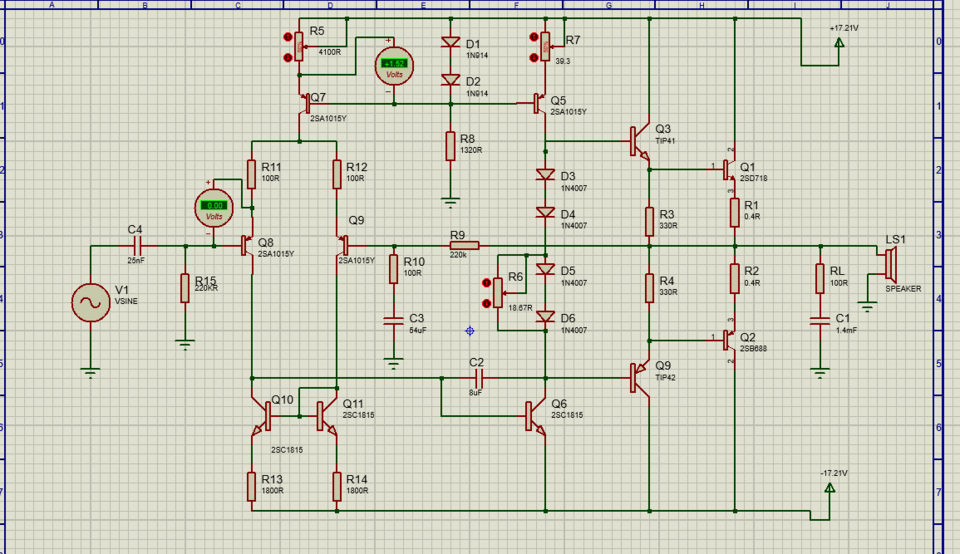

Đã lâu rồi tôi không đụng vào mạch amply cho nên cũng quên hết nhưng có thể giúp sơ sơ: Tôi tính sơ thì bạn cần +- 15.48V cho hai nguồn điện. Nếu là tôi thì tôi sẽ tăng nó lên khoảng +- 25V để trừ hao.+-17.21 thì hơi thấp. Những Q đó cần có số β để tính cho nguyên mạch. 200, 100 hoặc số chính xác của bán dẫn. Tại sao lại có RL là 100Ω? Trở kháng của RL chính là 4Ω vì nó chính là cái loa.
Dạ vâng ạ, e cảm ơn bác ạ , e đã điền nhầm thông số của con trở kháng RL ạ , Em cũng thử tăng điện áp lên 25V và điền β cho các con bjt nhưng khi e chạy thì nó vẫn đo Vbe của các con bjt là 0V trừ 2 con Bjt nối với biến trở thì e đi được là 1.52 V ạ nhưng e có hỏi thầy thì biết Vbe cao nhất chỉ tầm 0.75 V ạ , e có thử đo điện áp trên 2 con biến trở là 0v ạ, mà chỗ biến trở e xem từ hôm kia đến h vẫn ko biết nó sai ở đâu ạ
Thày giáo bạn trả lời là đúng đó bạn. Còn phần mình gạch đít thì chắc bạn vẫn đo nó bằng cái phần mền noname nào đó nên ra vậy thôi bạn... Chịu khó động tay động chân thực tế đi hoặc bỏ tiền mua phần mềm chính hãng đi bạn sẽ vỡ ra được nhiều điều. Mạch của bạn cơ bản là đã đúng rồi bạn nhé.
dạ vâng ạ, nhưng e nghĩ có thể do mạch e tính toán hoặc vẽ sai ở đâu đó mà e ko tìm ra dc anh ạ, tại e có thử file vẽ mạch của thầy thì nó chạy ngon lành ạ nhưng đến phần mạch e thì có thể do lỗi nào đó ạ
Mạch của bạn có vẽ sai...( thực tế là đang vẽ đúng) thì tại cái điểm phần mềm của bạn dùng trên máy tính của bạn nó báo 1,52V và 0V - điều này không thể sảy ra trên mạch thực tế và chỉ có sảy ra khi đo bằng phần mềm của bạn... Bạn chịu khó nhờ thầy cho bạn dùng phần mềm của thày giáo kiểm tra lại mạch của bạn xem sao...Từ đó rút ra được điều gì cần thấy.
Khi tăng nguồn lên +-25V thì tôi nghĩ những thông số của trở kháng cần được thay đổi cho phù hợp. Bạn có thể cho tôi biết tại sao C1 nằm ở vị trí đó không? Trong phần mềm bạn không cần thêm "loa" nữa vì RL là đại diện cho loa rồi. Thêm loa có nghĩa bạn đang gắn hai loa song song và có trở kháng giống nhau, vì thế trở kháng chung sẽ là 2Ω.

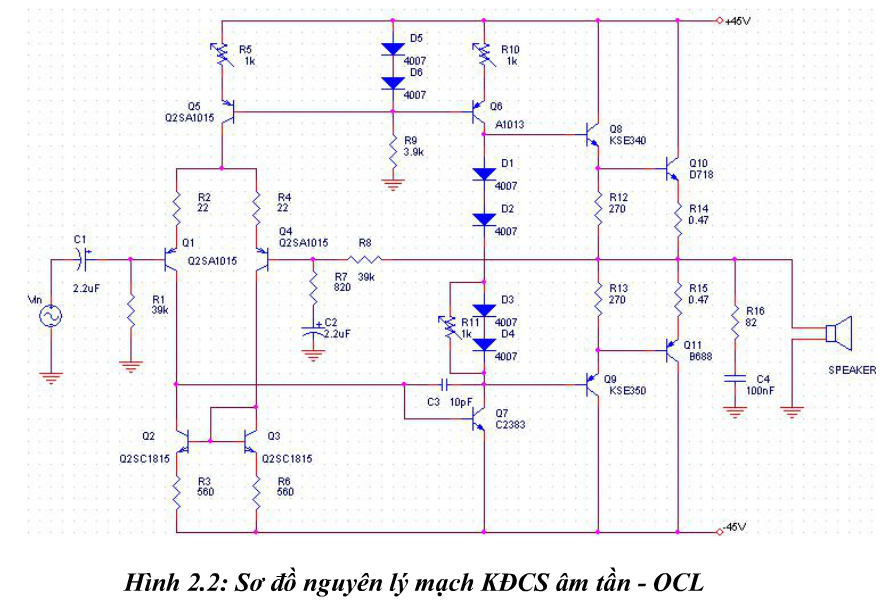

Em có tham khảo 4 mạch ocl ngõ vào vi sai ở trên mạng ạ , sau đó e có đưa thầy kiểm tra 4 mạch thì thầy ns có 2 mạch ổn , e chọn 1 mạch dựa vào đó để tính toán ạ. em xin gửi bác mạch e tham khảo để tính toán ạ
Trong diagram này R16 không phải là RL. L viết tắt cho "Load" và trong trường hợp này là loa. Ta phải cần biết những yêu cầu để thêm hoặc bớt những gì trong mạch. Bạn nên để ý đến tụ điện. Có hai loại khác nhau. Một là tụ điện có chiều điện, hai là không có chiều. Bạn xem kỹ lại trong mạch.
Vâng ạ , để e xem lại ngay bây giờ ạ, em cảm ơn bác nhiều lắm ạ, em chúc bác 1 sức khỏe tốt và gặp nhiều may mắn ạ
