Tình hình sau khi tìm hiểu các mạch dùng Nmos để làm Power amp , và em cũng không còn nhiều N-mos , nhưng vẫn muốn làm Amp công suất cao , mục đích cũng chỉ là để chơi thôi ạ , không kì vọng quá vào chất âm … và trong khi lê lết bên diễn dàn diyaudio , lướt wed vớ vẩn em chợt thấy có mấy sch Class D khá đơn giản , công suất hiệu suất cao , và cũng có kha khá người đi trước rồi nên em cũng hơi yên tâm để … nghịch phá cho biết . Em thấy có topo mạch (tạm gọi là vậy) dùng IR2110 được đánh giá cao và dễ làm , công suất ra tùy vào nguồn cấp . Thấy có vẻ cũng khá là đơn giản , em chưa đụng Class D bao giờ nên em mạo muội mở 1 Topic nho nhỏ để chia sẻ , và quan trọng nhất là lại nhờ vả các cao thủ cho em ý kiến , em nghĩ chắc chắn sẽ có trục trặc vì trình độ em kém cỏi , em chọn ra được 2 schematic thấy có vẻ nhiều người làm và cũng đơn giản . Em cũng đã Layout lại cho phù hợp với linh kiện thông dụng mà mình hay gặp . Không biết có ai rảnh rỗi hay thích trải nghiệm chơi cho vui thì làm cùng em với cho có đồng bọn . Kính .

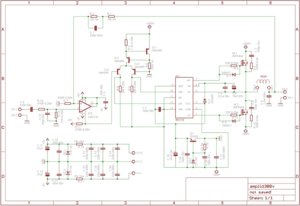

đây là 2 schematic mà em định thử nghiệm . em thấy mạch UCD này được đánh giá tốt mà lại khá đơn giản .

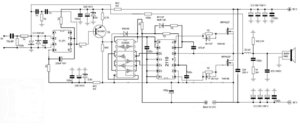

còn mạch này đã được hãng Detex-Audio của Thái Lan sản xuất thương mại nên em nghĩ tin tưởng được trong thiết kế , công suất tới 900W - 2 ohm .
Bác cẩn thận phần layout cho mấy con IR2110, cái này em làm cầu H nhiều nên hay bị cháy nổ FET suốt, chú ý tụ đặt thật gần IR và chỗ tụ bootstrap.
Vâng em cám ơn bác nhiều , em đã đặt tụ gần IC nhất có thể , tụ bootstrap em cũng để gần nhất , bác xem giúp em chỗ nào chưa hợp lý để em sửa luôn ạh
Em làm cái này nhiều rồi và thấy chỉ có dùng linh kiện dán đường mạch mới gọn nổi được, gần đầu IC bác phải nhét 1 con tụ Tantalum tầm 47-100uF, tụ bootstrap rất quan trọng, diode bootstrap nên dùng schottky diode như 1N5819 hoặc tương đương. Con Rgate = 27R còn tùy thuộc vào FET nữa. Diode chỗ cực G để xả nhanh tụ Ciss tránh trùng dẫn cũng nên dùng loại xung và tốt nhất cũng nên nối tiếp với 1 điện trở từ 1-4.7R tùy FET. Layout cẩn thận, em thấy layout của bác chưa gọn lắm, nên thu gọn lại nữa. Bác nhớ chú ý là IR2110 là High-side và Low-side kích riêng nên cẩn thận vấn đề dead-time chống trùng dẫn nhé.
em ủng hộ dự án này. trước giờ cũng nghe ampli class D nhiều mà chưa có dịp thử. bác thiện chấy khởi đầu dự án đi a, làm pcb thì cho em đang ký luôn
Cái này lắp để hỗ trợ AVR xem phim suốt ngày phê lắm đây, khủng quá em chỉ biết đứng nhìn thôi Chúc dự án thành công ...

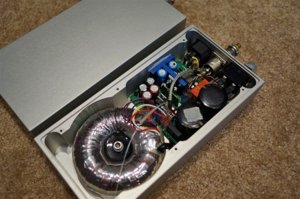

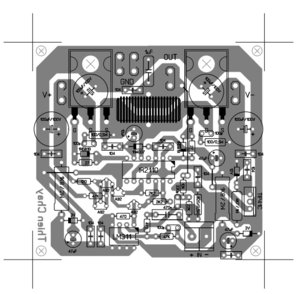

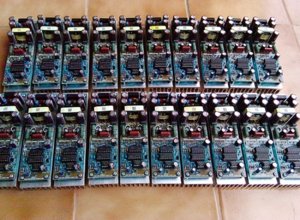

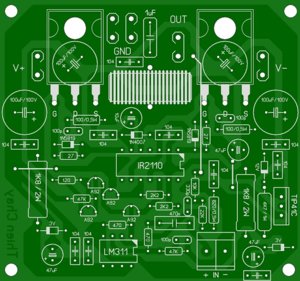

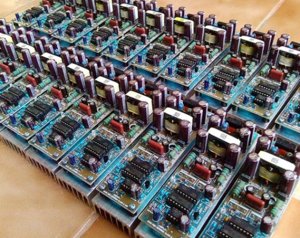

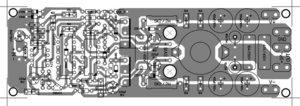

hi hi , em vui quá và xin cám ơn các bác đã ủng hộ em ạh , em sẽ tiến hành ủi mạch thử nghiệm trước . Đây là Layout em sẽ làm thử ạ , có bác nào máu me thì làm chung với em cho vui ạ , em xin share file PDF về in 100% là được .
Đây là 2 file 2 lớp riêng ạ , in 100% là dùng ngay , mì ăn liền đó mà Ôi , được vậy thì còn gì bằng , con này công suất cao lắm đây , bác cho thì em xin ạ , em sẽ thử nghiệm sớm
Thấy bác làm em cũng muốn đu theo. Cầu H dùng IR kiểu bootstrap em làm nhiều rồi nhưng tầm vài đến vài chục KHz thôi. Không biết mạch bác mấy KHz? Cuộn cảm dễ tìm không bác?
OK bác, bữa nào bác ghé KCN sóng Thần, gần tôn Hoa Sen alo em, em đem cho bác (38N30 em cũng có nhưng vài con hà)
Hi hi , hôm nay sang đây thấy bác Thienchay mở luồng cái này ở bên này cũng vui, vậy mà bên kia thì không có góp ý gì cả. hì hì. Nhưng mà cái vụ mạch in 2 mặt thì mình chịu vì phải đặt mạch. Ờ mà con CD4049 để làm gì vậy bác?
Bác mà làm cùng thì em còn sướng hơn nữa , được cao thủ giúp đỡ thì khả năng thành công cao hơn , với lại có người để hỏi han khi gặp sự cố :mrgreen: . Cuộn cảm mình mua lõi cũ về , em nghĩ hàng công nghiệp thì chất lượng khá tốt , rồi tự quấn thôi bác , chắc cũng dễ vì có wed tính sẵn giúp mình . Mạch này hoạt động ở khoảng 250kHz , điện áp vào tùy thích ( < +/- 100V ) chỉ cần quan tâm giá trị 2 con trở hạn dòng để ổn áp 5,6V cho Op-amp là ok , à mà cũng phải làm thêm mạch ổn áp 12V - 2A để cấp nguồn cho CD4049 và IR2110 nữa ạ .
Class D, tuy hiệu suất cao và là xu thế chung của thời đại. Tuy nhiên em chưa làm cái class D nào hết, và em cũng không thích nó lắm. :wink:
Đã dùng mạch này bác chấy chọn mạch có sức khỏe càng cao càng tốt, lâu lâu có cho các cháu hát trung thu cũng hay. Bác layout bằng phần mềm gì ạ, may ra em giúp bác được 1 tí. Bác test ổn đi em đăng ký vài bộ.
hi hi , em cám ơn anh Quang , cái này em cũng cọp-bi người ta thôi ạ , chỉ chỉnh sửa lại tí cho hợp phong thủy bên mình :mrgreen: Mạch này 1 lớp thôi mà bác , e nói 2 lớp là có thêm 1 lớp nữa là lớp bố trí linh kiện đó bác .
hi hi , em thì thích chọc phá cho nó biết thôi đó mà , thấy class D mà mạch cũng đơn giản , giá rẻ nên làm thử cho biết , với lại em còn vài con N-mos chưa có chỗ dùng :mrgreen: Em thấy mạch này cũng hơi cao cao , gần nghìn Oát rồi còn gì :mrgreen: , với lại quan trọng với a-ma-tơ như em thì càng đơn giản càng tốt , chứ phức tạp quá em không đủ trình độ theo ạ , em Layout bằng Sprint Layout thôi à , được bác giúp đỡ thì sướng quá
Công suất thì nhìn nguồn ra ngay mà bác, nó có 10KW ở 0.000001 ôm thì mình dùng 8 ôm có khi vẫn kêu nhỏ. Cái mạch UCD em mới khó mấy sằng Tây bên DIY nó làm. Tây thẩm được chắc ta cũng thế. Chắc là cũng không kỳ vọng nó hay đỉnh cao, nhưng so giá thành/ chất và công suất = vô cùng nhỏ. Làm được cụ ạ. Bác làm cái mạch đề nguồn 300V đi, phét thấp vôn thì mình chơi thấp thôi.

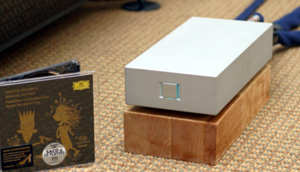

Đúng ạ , thì nguồn tới +/- 90Vdc , tính sơ sơ cũng ~ 800W - 8 ohm , Em cũng đã Layout mạch UcD này , em sẽ test thử cả 2 , thấy Kharma hình như cũng dùng topo mạch này của Hypex , mà cũng được mang tiếng Hi-End
