Em có người bạn yêu cầu giúp đỡ copy con DartZeel NHB-108B để làm ampli 5 kênh. Vì sau khi nghe rất thích chất âm, đặc biệt là khả năng tái tạo không gian cực tốt cùng với hạch toán chi phí khá hợp lý . Tiêu chí càng giống càng tốt: từ kích thước bo, kích thước linh kiện, các đường mạch... nói chung là cố gắng theo tỉ lệ 1:1 về mọi thứ. Đây cũng là cơ hội em được tiếp xúc với em này. Rất tiếc em không thể nhìn thấy cách đi mạch phía dưới bo, bên trên bo và linh kiện thì nhìn rõ. Cũng nói thêm 1 chút cái em đã làm bên topic Niềm đam mê mới là con 108 version A, con A không có tụ trên đường hồi tiếp nhằm hạ và ổn định DC Offset (Tụ đó là miếng vuông gắn thêm trên bo). Con A bố trí linh kiện giống con B nhưng đường mạch hơi khác chút, con A không có đổ mass bo, con B thì đổ mass mặt trên bo. Đang vướng thì em thấy 1 chú hàng xóm bán bo mạch con 108B vừa cờ lon tháng 3 năm 2015, em liền mua 1 bo về. So sánh đường mạch layout bên trên bo khá chính xác như trên ampli em nhìn thấy. Như vậy đường mạch bên dưới chú này làm cũng chính xác vì nó cam đoan cờ lôn 1:1 bo này. Em mở topic khác vì đây chỉ là copy, kỹ thụt cùng chém gió vẫn bên Đam mê mới.

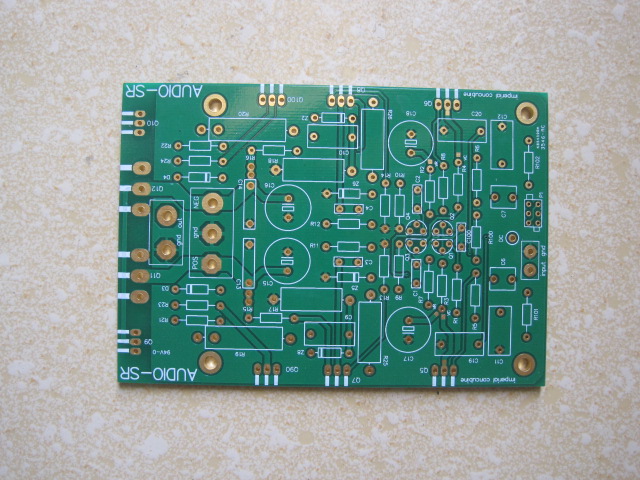

Re: Copy DartZeel 108 Version B. 1:1. Đây là hình bo em mua, mặt trên bo nó copy rất chính xác như máy lun.

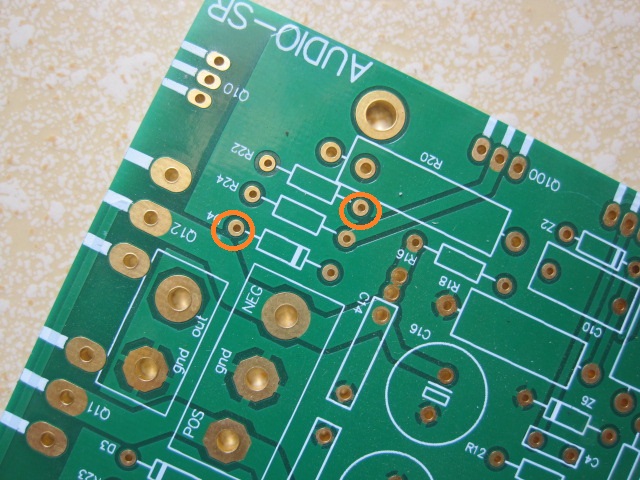

Re: Copy DartZeel 108 Version B. 1:1. Tuy nhiên nó sắp xếp linh kiện còn chưa tuyệt đối chính xác, có vài chỗ đường cao áp rất gần với tín hiệu trở kháng cao. Chỉ cần bụi dò mạch chút là bụp.

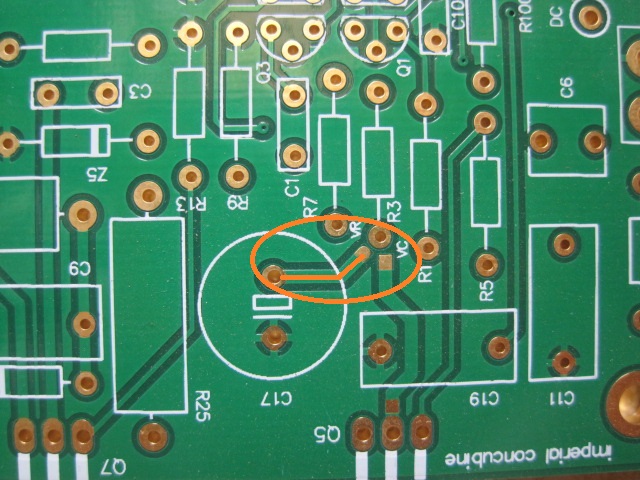

Re: Copy DartZeel 108 Version B. 1:1. Còn 2 chỗ nó cố tình Pan tí, mạch chưa nối và nó thêm vào 1 mạch từ tụ nguồn (Nhưng khi mua bo thì nó ghi bằng bút bi tiếng tàu vào tờ giấy kèm theo cách hàn nối chỗ này).

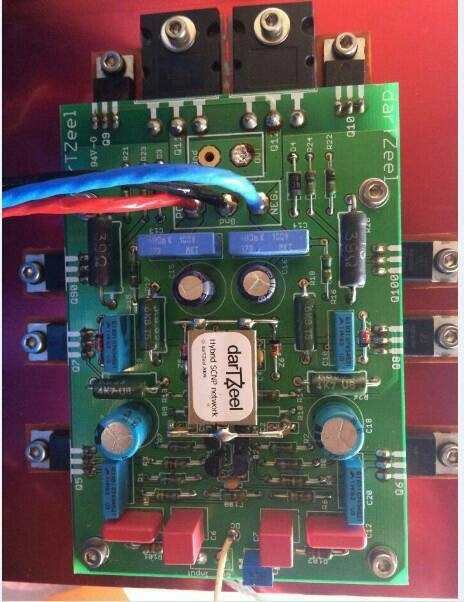

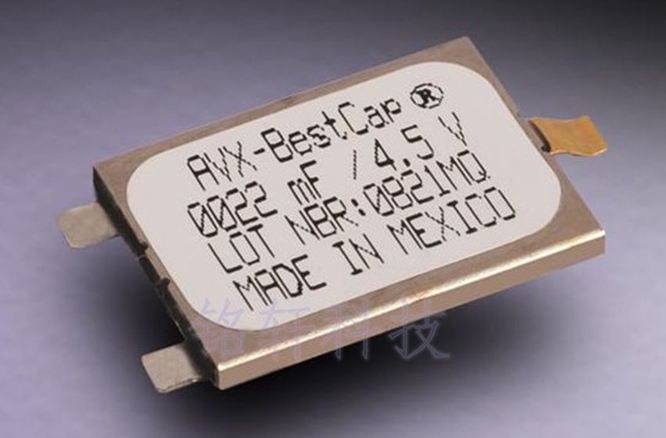

Re: Copy DartZeel 108 Version B. 1:1. Đây là hình bo zin trên mạng.... miếng chữ nhật trắng gắn nổi trên bo là con tụ thôi.

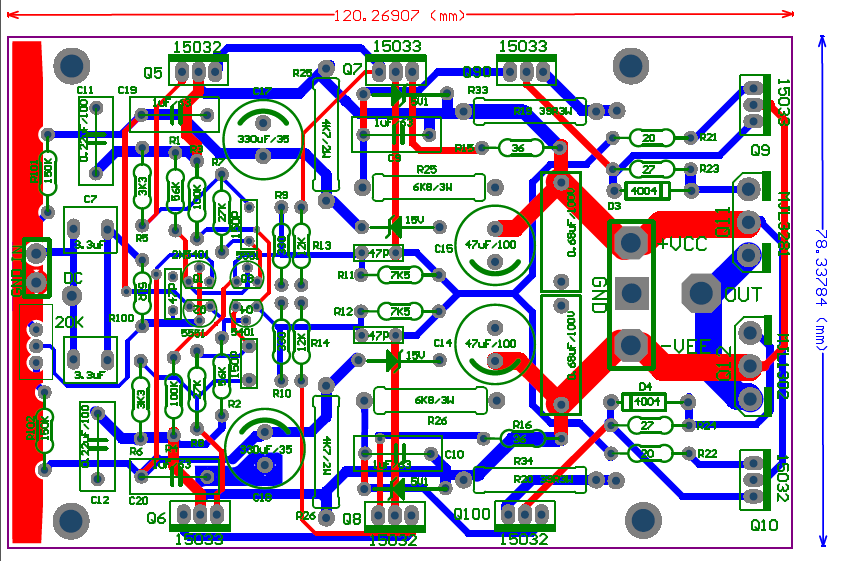

Re: Copy DartZeel 108 Version B. 1:1. Đây là thành quả copy sau nhiều nỗ lực. Có thể nói là đúng tỉ lệ 1:1. Khỏi lăn tăn. Hình này là em chưa đổ mass để nhìn rõ đường mạch. Em đã kiểm tra rất kỹ.
Re: Copy DartZeel 108 Version B. 1:1. Các cụ đã làm thì biết layout rất quan trọng, sơ đồ dù đúng nhưng vẫn thất bại vì layout chưa hợp lý. Lần này em yên tâm rồi.
Re: Copy DartZeel 108 Version B. 1:1. Bản này so với bản trước thế nào ạ, em vẫn còn dư 1 bộ sò to và gần đủ nhỏ.
Re: Copy DartZeel 108 Version B. 1:1. OK tí em pots ngay, cụ nào cần layout ampli này em sẽ chia sẻ phục vụ DIY là em OK. Em vẽ bằng Altium.
Re: Copy DartZeel 108 Version B. 1:1. Như em đã nói khi làm bản trước là em có điều chỉnh 1 số chỗ, bản này thì là copy thôi. Chính xác với nguyên gốc.

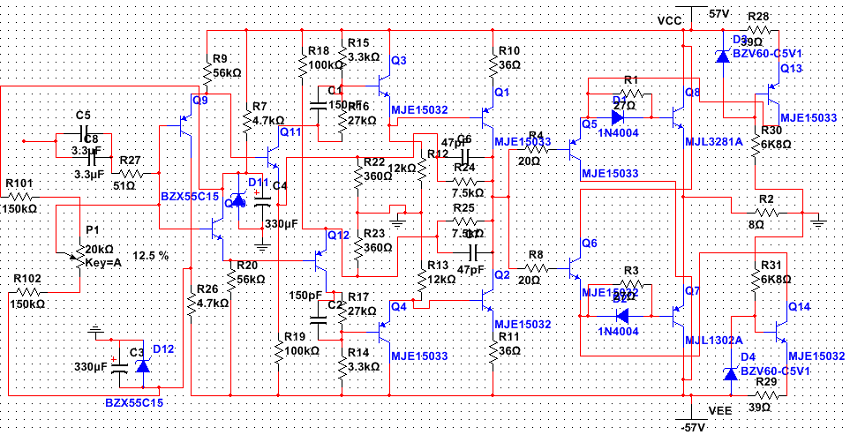

Re: Copy DartZeel 108 Version B. 1:1. Sơ đồ đây, em ngại vẽ lấy lun trên mô phỏng nên số thứ tự linh kiện có khác trên bo (Trên bo vẽ số thứ tự linh kiện cũng đúng trên máy zin lun). Trị số thì đúng thế.
Re: Copy DartZeel 108 Version B. 1:1. Nếu được 2 cặp sò thì ngon...1 cặp như hiện tại công suất hơi thấp, oánh loa đần chưa đã lắm.

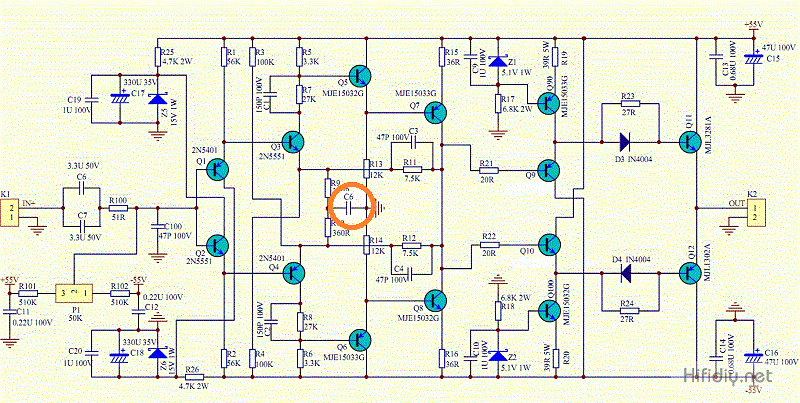

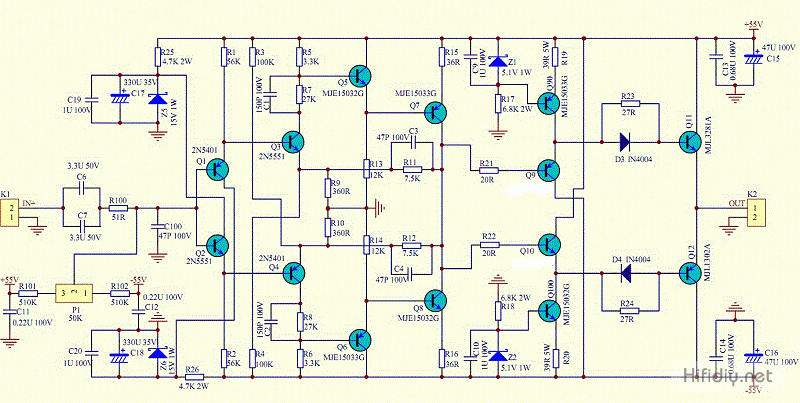

Re: Copy DartZeel 108 Version B. 1:1. Schematic đây cụ Thọ. Nguồn gốc từ đây: http://item.taobao.com/item.htm?spm=a23 ... =12#detail
Re: Copy DartZeel 108 Version B. 1:1. Theo em cụ có thể nối song song 2 cặp, nhưng tản nhiệt phải kha khá. Cái này em copy không chế biến.
Re: Copy DartZeel 108 Version B. 1:1. Sơ đồ này khá đúng. Em mua 1 bo chỗ này, nó ghi vào tờ giấy gửi kèm chả hỉu gì lun
Re: Copy DartZeel 108 Version B. 1:1. Thế là version trước có vấn đề gì cụ Tú? Gữi hai version này có khác nhau gì ko? Em đã làm và chạy khá ổn định ngoại trừ tắt loa thì bị nhồi loa do xả tụ ko đều thôi.
Re: Copy DartZeel 108 Version B. 1:1. Có khác vài con trở thôi, cái trước là cờ lôn có sửa đổi một chút. Cái này thì copy. Có điều kiện copy được 100% thế này thì yên tâm hơn đỡ phải làm nhiều lần đối với tất cả các dự ớn cơ lôn, háng họ làm thương mại bán giá cắt cổ nên họ cũng tính chán cụ ạ.
Re: Copy DartZeel 108 Version B. 1:1. Cụ nào yêu thích ampli này thì có thể theo các phương án sau: - Mua bo anh Tập hàng xóm làm về fix lại mấy chỗ chưa ổn (Em có thể nhờ mua giúp). Vụ này có tí tôn giáo :mrgreen: - Em tặng File layout để tự đặt bo (Yêu cầu làm cho bản thân thôi, nhưng đặt ít giá hơi cao). - Em đặt bo chung cho rẻ (Tùy số lượng khoảng 300K/1 bộ), em hỗ trợ kinh phí cho các bác đã làm Ampli đam mê mới. Mua thêm vài con trở thôi là các cụ chuyển từ bo cũ sang bo mới này. - Em hỗ trợ hàn test nghiêm chỉnh về chỉ việc gắn vào vỏ (Linh kiện các bác tự mua). - Em làm hoàn thành A-Z chỉ việc hát hò. (Linh kiện tự mua). - Linh kiện có thể mua chung hoặc nhờ shop mua. Cụ nào yêu em nó thì đăng ký hoặc PM cho em. Cảm ơn các cụ. .............................................................................................. 1. Trinh_anhtu cùng bạn 8 bộ.
Re: Copy DartZeel 108 Version B. 1:1. Cụ nào yêu thích ampli này thì có thể theo các phương án sau: - Mua bo anh Tập hàng xóm làm về fix lại mấy chỗ chưa ổn (Em có thể nhờ mua giúp). Vụ này có tí tôn giáo :mrgreen: - Em tặng File layout để tự đặt bo (Yêu cầu làm cho bản thân thôi, nhưng đặt ít giá hơi cao). - Em đặt bo chung cho rẻ (Tùy số lượng khoảng 300K/1 bộ), em hỗ trợ kinh phí cho các bác đã làm Ampli đam mê mới. Mua thêm vài con trở thôi là các cụ chuyển từ bo cũ sang bo mới này. - Em hỗ trợ hàn test nghiêm chỉnh về chỉ việc gắn vào vỏ (Linh kiện các bác tự mua). - Em làm hoàn thành A-Z chỉ việc hát hò. (Linh kiện tự mua). - Linh kiện có thể mua chung hoặc nhờ shop mua. Cụ nào yêu em nó thì đăng ký hoặc PM cho em. Cảm ơn các cụ. .............................................................................................. 1. Trinh_anhtu cùng bạn 8 bộ. 2. Cụ G... 1 bộ. 3. Cụ L... 1 bộ. Có mấy cụ hỏi, có bo bảo vệ loa và relay đóng nguồn cho biến áp lun các cụ nhé.
Re: Copy DartZeel 108 Version B. 1:1. E có bộ pcb cũ mạ dzàng mà chưa có đk làm. Chắc phải kẹp nách thêm bộ ver.B nữa quá!
Re: Copy DartZeel 108 Version B. 1:1. Cụ có thể làm bo kia cũng tốt, bo này thì đỡ lăn tăn hơn. Cũng vì lăn tăn nên em copy cho yên tâm.
Re: Copy DartZeel 108 Version B. 1:1. Theo em thì copy tỷ lệ 1:1 thì rất OK, như vẫn còn thiếu bảo vệ loa và đóng chậm. Làm cho tới bến xem được bao nhiêu % của hàng xịn? :mrgreen: :mrgreen: Nếu phát triển thêm bo bảo vệ như hãng nữa thù em xin theo 01 bộ. Thanks cụ Tú nhiều, bây giờ nghe amly khác thấy thế nào ấy. Nghiện DZ rồi, mất đền cụ đấy :mrgreen: :mrgreen: .
