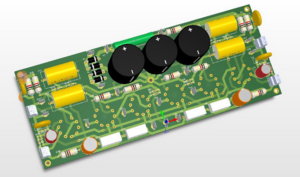

Bác Quang dạo này chơi cả 3D cơ à, choáng quá. Nhìn rất gọn và đẹp. Nhưng cá nhân em thích bo nguồn rời, bo lắp bóng riêng để muốn lắp nổi hay kín đều được hơn. Xin lỗi bác vì được voi đòi ... HBT ạ. :mrgreen:
Xin lỗi em ké tí hơi "lạc chủ đề" nhưng em không biết hỏi ở đâu . Có bác nào sài Eagle cho em hỏi cái chân của linh kiện Tube (chân đèn) nó nằm chỗ nào trong thư viện linh kiện ạ? Cảm ơn các bác!

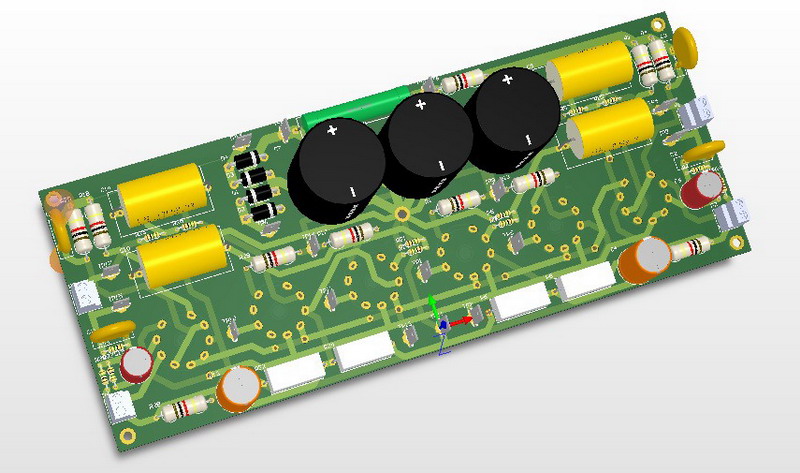

Mạch này do quá đơn giản nên mình ghép chung nguồn lên cho gọn đẹp.Nguồn dùng cho nhiều dự án như post ở trang 2 vẫn tiến hành.Thân.
Còn nhiều thay đổi nhưng em sẽ test trước 1 bộ ,công bố và chính thức đặt mạch ...Em sẽ thông tin nhanh.

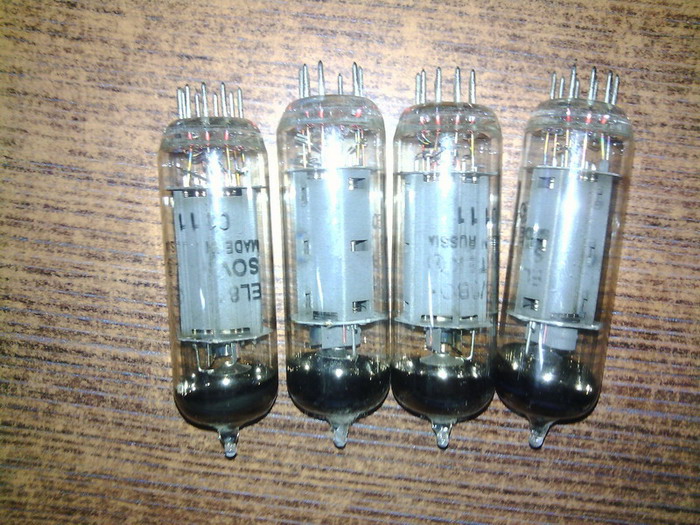

Em còn 4 bóng EL84 SOVTEK Made in Russia mới cho dự án này ,liệu dùng có tốt không ạ.Xưa giờ em ít khi dùng bóng Nga.
Em có 2 quả nhưng không phải hàng mới, chỉ khoảng 80% thôi. Đo trên máy Hickok 800k với Gm tối thiểu là 1,25 thì số đo trên 1,6 với điện áp sợi đốt danh định, trên 1,3 với điện áp sợi đốt danh định giảm 1 cấp. Nếu bác chưa kiếm được thì em gửi vào nhờ bác test thử trên mạch luôn, khi nào test xong và có pcb bác gửi lại cho em

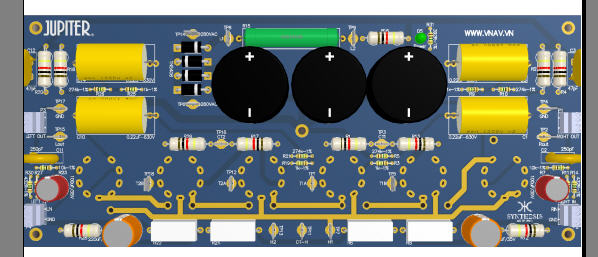

Vậy thì tốt quá.Pcb đã xong vài ngày nữa là có mạch beta test PCB Dài 279.4mm x Rộng 115.697mm - Khoảng cách lỗ khoan: Dài 266.7mm x Rộng 102.997mm (lỗ khoan 4mm) - Khoảng cách giữa 2 Tube 12AX7 (tất cả các tube lấy tâm làm gốc): 203.2mm (6 tube cách đều nhau). Khoảng cách giữa 2 tube liên tiếp 40.64mm
Anh em ở SG cho mình hỏi chổ nào khoét mấy lổ chân đèn trên vật liếu sắt và nhôm ạ.Em làm đóng gói xong cho anh em tét thử giúp em với ạ.
