Mua chung Soekris R2R DAC

Chào các bác

Sau khi xem Tây làm R2R DAC và ngồi càphe với mấy tay hay nghịch nhạc số.. chúng em lên lịch đặt hàng mua chung R2R DAc về lắp thử xem thế nào

DIYAUDIO topic thảo luận: http://www.diyaudio.com/forums/vendors- ... 4-khz.html

Lịch dự kiến ( updated)
- Thời gian gom đơn hàng mua chung 11-5/3/2017
- Hàng có tại Đan mạch: 14/3
- Hàng về đến Việt nam khoảng 25/3/2017
- Phí ship hàng: chia đều

Thông tin thêm

Giá mua bản Soekris ApS dam1021-12 - REV 4 Standard Configuration: 0.01/0.02% resistor version

Buy 1 for $290.00 each
Buy 2 for $281.00 each
Buy 5 for $272.00 each
Buy 20 for $263.00 each

Website : http://soekris.com/products/audio-products/dam1021.html

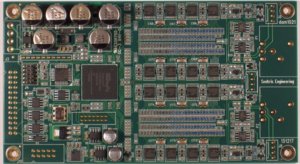

Soekris ApS dam1021-12 - REV 4

​

The dam1021 is a DAC module based on a discrete R-2R sign magnitude DAC design, with FPGA based FIFO buffering/reclocking and custom digital filters, < 1 ps jitter clock generator, with 28 bit resolution so there is headroom, oversampling up to 3.072 Mhz. Up to 24 bit / 384 Khz input from SPDIF, I2S and USB (via USB to I2S interface board), with isolation on the I2S interface. The board is very flexible, with digital volume control and filter parameters that can be downloaded. The board is fully firmware upgradable over a simple serial connection, which enables new features later on. For now we plan to add digital crossover filters soon.

The basis R-2R network has an output voltage of 1.4V RMS and output impedance of 625 ohm and can therefore drive a lot of things directly. There is also onboard balanced output drivers that can drive high impedance (>= 300 ohm) headphones directly. The power supply is also onboard, just add a 5W+ toroid transformer.

Xem thêm:

The Soekris R-2R DAC: Technical Details: https://hifiduino.wordpress.com/2015/01 ... -r-2r-dac/
Soekris dam 1021 R-2R DAC ILLUSTRATED GUIDE: https://hifiduino.wordpress.com/2015/03 ... ers-guide/

Bác nào máu thì đăng gấp ... Elegant, LiemDoan, PhanTran, Syen+++....

Danh sách đặt mua chung:

1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99 - đã chuyển TU 7triệu
5. Phan tran - đã chuyển TU 7triệu
6. Cafe
7. Planet
8. Elegant
9. Vancao
10. PGC2003
11. BachDuong
12.Thelinh
13. mrb26
14. liemdoanhn
15. tritridung - đã chuyển TU 7triệu
16. TQT
17. UyDo
18. Pointed
19. tranchung15
20. Dat_haui - đã chuyển TU 7triệu
21. chilathuvui
22. cutom - đã chuyển TU 7triệu
23. AND-Record.vn
24.Limk -đã chuyển TU 7triệu
25. Phan tran2 - đã chuyển TU 7triệu
26. listening2009 - đã chuyển TU 7triệu
27.
--------------------
Với đơn hàng trên 20 chiếc chúng ta sẽ có giá USD 263... giảm giá trực tiếp còn USD245
Các bác chuyển tạm ứng 7 triệu
Tài khoản :
Vietcombank
0021000550773
Nguyen Duy Duc

Ghi rõ giúp em " tennick_R2RDAC" .. ví dụ: Pointed_R2RDAC



Hóng vụ này mãi giờ mới thấy sếp tiến hành.
Em gạch 1 suất mở hàng nhé



Phân giải bao nhiêu bít thế sếp ơi.



Thấy Tây nó bảo là
Input
- Input SPDIF Up to 24 bit / 192 Khz
- Input PCM I2S: Up to 24 bit / 384 Khz
- Input DSD I2S: Up to DoP128 and DSD256
Output
- SE 1.4V RMS,
- Bal 2.8V RMS
- Zout 640R



bác ở hcm hay hn, lúa gạo đặt ntn vậy bác? nghe tây bảo tiếng con này trung tính chắc cũng dễ phối đồ



Em ở HN ... lúa gạo ( tiền hàng+ shiping dự kiến) thì gom đủ trước ngày 25.2..
Thanh toán bằng thẻ tín dụng với bên bán hàng
Hàng về chia tiền ship, thuế.. thực tế.. thừa trả lại, thiếu thu thêm



Hay quá. E cũng ham nhưng đang nghiên cứu thêm xem con này diy được cái gì không? Phần nguồn và phần output nếu không dùng những thứ có sẵn của nó thì có lựa chọn nào?

Con này về sau có tích hợp được EQ để làm room correction không nhỉ?



Danh sách đặt mua chung:

1. Syen++
2. Scorpio
3. Mu

..



Danh sách đặt mua chung:

1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99

..



Con này có thể nối với máy tính thông qua cổng serial để nạp filter



Mod
https://hifiduino.wordpress.com/2015/07 ... ding-vref/
https://hifiduino.wordpress.com/2015/02 ... -dac-mods/
https://hifiduino.wordpress.com/2015/06 ... more-mods/

DSP: filter:
http://www.moredamfilters.info/
http://www.diyaudio.com/forums/digital- ... s-r2r.html
https://hifiduino.wordpress.com/2015/04 ... -r-2r-dac/
http://www.dimdim.gr/tag/dac/

Manual :
http://www.soekris.dk/download/dam1021/ ... 151005.pdf



1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99
5. PhanTran

Bác Plannet đăng ký luôn đi, về nghĩ sau cũng được. Ít nhất là DIY được cái vỏ



1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99
5. Phan tran
6. Cafe



Hê hê, em đăng ký luôn để diy cùng anh em cho vui. Riêng cái vỏ em kém nhất ;-)



1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99
5. Phan tran
6. Cafe
7. Planets



Ông nào đầu trò thì chịu trách nhiệm nhé, từ A -Z
http://www.head-fi.org/t/822033/vinshin ... -w-soekris



Em đú đởn theo cụ Xì cọp với cụ Xiên hê hê.
1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99
5. Phan tran
6. Cafe
7. Planets
8. Elegant + vỏ :lol:



Không có vỏ đâu ... lên siêu thị AV lô làm lô case taobao về cho nhanh (giống vụ B5 Active crossover)

Túm được mấy côm cán ngon rồi
PhanTran : IT là nghề của chàng .. nạp. sửa filter với lại lập trình lại code
Planet: phân tích mạch, mốt mát
Syen++: chuyên gia về điện 220V nguồn AC với lại relay
Elegant: cổ động viên hay lưu trữ độc dược bảng A
...
Có mấy thứ này cần bàn thêm để 15/3 là chạy được

Phần nguồn nuôi
- Nếu cấp AC cần biến áp 220V=> 7-8VAC
- Nếu cấp DC: cần bo nắn sang +-7 -+-15VDC ( thấy Tây hay dùng cái bo LT3042 của Diyinhk)
Phần input
- USB giao tiếp có thể dùng XMOS hoặc Amanero .. sau đó đấu I2S sang
- Cụ nào dùng với đầu CD chỉ cần đường Coxial thì bỏ qua phần USB
Đầu phát transport :
- PC hoặc MAC
-Raspbery Pi / BBB /Odroid



Muốn mua đủ món thì đăng ký thế nào các bác ? Thế khi có đủ đồ lắp vào có phải cài đặt gì nữa không,các bác cho hỏi xxx chút nữa nhé,tks ?



Tết đi lễ được cô thương
1. Syen++
2. Scorpio
3. Mu
4. Goldenriver99
5. Phan tran
6. Cafe
7. Planets
8. Elegant + vỏ
9. Vancao



Cụ Văn cao dự án nào cũng xôm mà chả thấy show SP nhỉ :lol:



Theo em hiểu thì hiện giờ mua chung bo mạch thôi. Cái này không cần diy nhiều đâu. Cần thêm cái biến áp nguồn, vỏ và các loại jack vào ra. Nếu dùng cổng usb thì có thể phải thêm module usb. Cái này em chưa đọc kỹ.



Mấy cái links vào wordpress toàn phải vào qua proxy ợ?

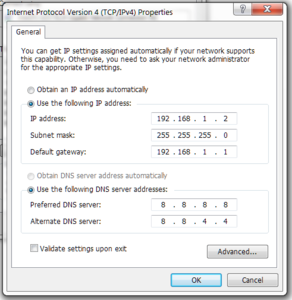

Chỉnh sang DNS của google là vào được



Thank anh, mỗi tội khi nào đứt cáp quang biển thì lại phải chuyển lại để vào vnav )



Cho em theo 1 board
