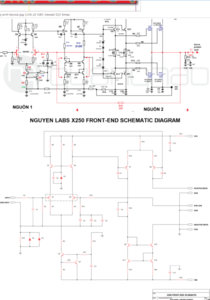

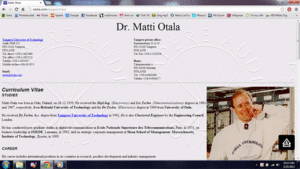

Tình hình là, Cho đến nay, đã 11 năm trôi qua từ khi vật lộn với cái món loa đài, am ly am lủng... ect... Thời gian đầu, thích công suất nhớn, oánh phải rung tim phổi, mái tôn kêu leng keng thì mới chịu . Cách đây 10 năm, lần đầu tiên đặt chân đến mảnh đất Kilo-Watt với cái amp topo fully complementary BTL 95VDC. Thích vl. Bây giờ, cũng đã có tí tuổi, già cả rồi nên con người cũng thay đổi theo. Không còn muốn khi nghe nhạc mà phải lắc lư (đúng nghĩa đen, vì bass quá dữ dội), áo quần rung bần bật! Mà muốn cái gì đó êm ái, dịu dàng, ngọt ngào và chính xác. Để dẫn dắt ta đến nơi ''xa ngã''. :mrgreen: ... Đời khổ vì lỗ... (Ở đây là lỗ tai, còn có vài lỗ khác cũng làm khổ lắm ^^!) Vài năm trước, qua nhiều thực nghiệm thì thấy rằng Symmetrical toplogy của Otalla (Hitachi - Otala 1977) có những kết quả tốt, hơn so với vài topo khác. Và từ đó, tập trung nghiên cứu, phát triển nó. Đỡ phải xin tiền vợ mua amply Hí Ènd. :wink: Kiểu mạch này, rất hay dùng Lateral MOSFET BUZxxx trong các professional amp vào thập niên 1980, 1990. BJT thì có một vài hãng làm, nhưng hầu hết, chỉ là tầng xuất Double Darlington và giới hạn ở 4 cặp transistors công suất Nhật Bản (có Hfe lớn), ngoại trừ Lab Gruppen. Từ vài tài liệu tham khảo, quyết định thử nghiệm topo Symmetry này với Triple Darlington EF3, kiểu mạch ''T-circuit'' Bart N. Locanthy (JBL Laboratory). Các thử nghiệm được tiến hành cùng với Dinhhay - một thành viên đã tốt nghiệp hạng ưu khóa 300W với đủ thứ Mod tè le hột me. Tháng 03/2013, mọi thứ đã gần như hoàn thành 99%, chỉ còn công đoạn sản xuất PCB. Đây là hình ảnh của Prototype cuối cùng, không giao động, DC offset xấp xỉ bằng 0, định dòng tĩnh IPS cao, Miller caps nhỏ, mirror cho vi sai nhập nên Slew Rate sẽ rất lớn. Cha đẻ topo Symmetry này, Dr. Matti Otalla:

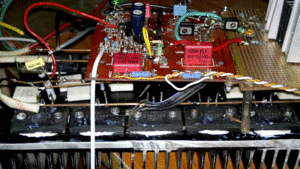

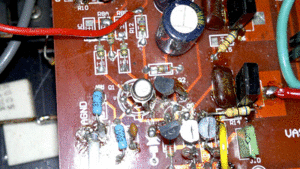

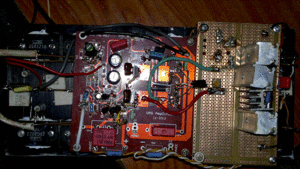

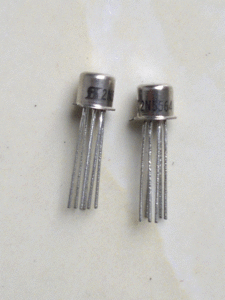

Hình ảnh Prototype: Dùng THQ 12/2012 làm đỡ, vì lười làm PCB nháp. Bác Hào ơi, thông cảm em nhóe, cái mạch của bác nó tè le rồi.

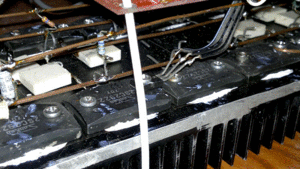

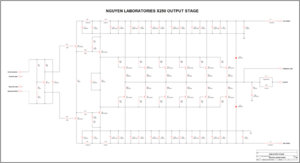

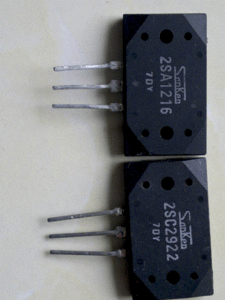

Tầng xuất T-triple, do 2SC4793/2SA1837 giới hạn SOA nhỏ, nên chỉ dùng được 4 cặp công suất 2SC2922/2SA1216 ngõ ra. Sau này sẽ đổi lên MJE15034/MJE15035.

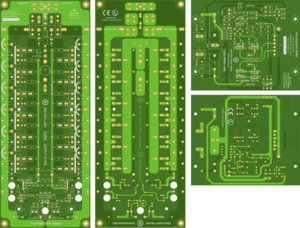

Layout hoàn tất tầng xuất. Front-end cũng gần hoàn thành rồi, vì vừa nâng kích thước nên làm lại chút xíu. Mấy cái tiêu chuẩn EIC/UL nó làm khổ em. Kế hoạch ban đầu là dùng 8 cặp transistors ON Semi ngõ ra, để SOA rộng rãi với mức nguồn 75, 80VDC. Nhưng điều đó sẽ khiến phải dùng chính 1 cặp công suất ra làm Driver, để đủ dòng kích/Safe Operating Area. Mà transistor công suất thường có Cob quá lớn (500 ~ 600pF). Nghiên cứu kỹ datasheet driver ON Semi MJE15034/MJE15035 thấy rằng nó rất tốt, nên đành giảm số lượng Trans ngõ ra, để thỏa mãn tiêu chí hệ số an toàn cao.
vâng , em đồng ý với anh, nhưng ít sò thì sẽ không thỏa mãn nhu cầu oánh sân khấu anh ạh, em nghĩ thế. vấn đề tự sướng không thể bảo đảm 100%, nhưng hiện tại, nó đã 99% rồi đấy, với mô hình mod miếc câu dây là la, đồng hồ vẫn im phăng phắc nhờ khả năng kiềm hảm sự sung sướng khá pro. tiến hành đi bác đi bộ àh, coi bộ hấp dẫn em rồi đấy. nhưng , ủng hộ em bộ PCB nhóe. :lol: em đăngký bộ pcb đầu tiên đấy. DThocviec 1 bộ PCB bác coi tình hình khi nào tiến hành đặt bo thì alo lên nha. thành công , thành công, đại thành công.
Em xin trả lời vài thắc mắc của bác bác như sau: - Tại sao dùng nhiều sò? Vì đây là BJT chứ không phải là Lat MOSFET, ko có khả năng tự giới hạn dòng. Khi dùng nguồn 75, 80V (để đạt mức 250W/8R = X250 như tên gọi) thì sò khả năng rất cao là nó sẽ đi vào Second breakdown và bị nối tắt C-E. Nhiều sò ngõ ra sẽ mở rộng dải động kha khá. Còn nhiều sò ngõ ra, mà không hay, thì hãy tự hỏi chính mình tại sao, trong khi người khác làm được?! Mark Lenvinson No. xxx series dùng hơi bị nhiều sò với cấu hình front-end symmetry tương đương, ai nói không hay thì nên xem lại sao nó bán giá cao thế mà có kha khá người lao vào mua. - Tự sướng là 1 vấn đề em vô cùng quan tâm khi layout. Bác Diyamp khỏi phải dạy em. Prototype buộc phải làm giống y xì mạch đã layout. Mẫu prototype hoàn toàn không có tự sướng. Tự sướng ra làm sao, dấu hiệu của nó là gì, thì với 11 năm kinh nghiệm, em tin mình có khả năng biết. Và nếu có trên layout OPS, thì em cũng có cách chống đỡ và tích hợp trong layout này. - Ku Dinhhay hỏi bác Diyampli sơ đồ Gm gốc thì đó là chuyện của ku, vì em biết, hắn có 1 bộ board GM3. Có lẽ là do đó. Em đã nghiên cứu nó trong hơn 2 năm, với rất nhiều tài liệu tham khảo. Và thấy được vài thứ hay ho của symmetry kia, và nghĩ ra cách khắc phục. Ban đầu em cũng không định show lên đây, âm thầm làm rồi vĩnh biệt cái món ampli này rồi chuyển sang clone loa thùng (mẫu em đã chọn là Grande Utopia EM). Nhưng sau đó, em nghĩ, cái này là 1 hương vị khác lạ mới, vì hầu hết các dự án Symmetry - A.K.A Goldmund đều dùng Lateral MOSFET. Chẳng phải ngẫu nhiên mà em để tên ''My Finally Power Amplifier''! Em phải làm nhiều prototype lắm, ko thể làm phát ăn ngay được. Công ty audio còn có phòng R&D mà. Kết quả của prototype rev. cuối, tuy có thể không hay bằng Mark Levinson, Goldmund thứ thiệt. Nhưng nó cũng đủ thuyết phục em rằng, đây là dự án cuối về amp solid state trong ít nhất 10 năm nữa.
Vote môt phát. nói hay đấy. và hãy làm để chứng minh thì sẽ không còn ai vặn mình kêu đau lưng được . anh không dám lên tiếng vì kiến thức hạn hẹp. nhưng thấy đúng ý quá nên liều ho lên một vote. :mrgreen:
cụ đỳ ạ.cuộc nói chuyện chỉ có em và cụ,em đã nói rõ ràng là để em xem một mình cụ đưa lên đây nói làm gì.em cũng đã nói là để tham khảo rồi.bác bụp em một cái rồi quay lưng đi cũng ko bảo một câu ko thể cho.em biết mình kém nên ko dám nói năng gì mà sao cây muốn lặng mà gió chẳng đừng thế.tự kích ai bị tự biết nhất là ăn theo bác ạ.
Năm vừa qua bán dẫn lên ngôi, đầu năm nay bác chủ chơi quả này, dám năm nay lại vẫn là năm của bán dẫn :lol: @ Như cánh chim trời: em ủng hộ bác. @ Diyamp, bác ngày càng nguy hiểm. Em nhớ cách nay mấy năm rồi, ca sĩ Ngọc Sơn nổi lên như một thằng hề, bắt chước những điệu nhảy của Mai cồ, múa may lung tung, nổ tè le về tiềm năng của mình trong lĩnh vực ca nhạc, nhưng cuối cùng cũng chỉ dừng lại ở những vụ show hàng kệch cỡm, biến thái. Người xem chỉ thấy ở những bước nhảy của tay này cách bắt chước tài tình, nhưng vô hồn, mãi mãi vẫn chỉ là con rô bốt.
thật đáng buồn vì đời là thế bác ạh. mỗi người một tính cách và một bản chất riêng, có thể bản chất là vậy mà, không trách được, thôi thì hãy đấm ngực tại tôi... xxx. ngày xưa có đièu kiện không lo học, giờ thì... làm con vẹc học theo cô bác, chú, dì vài chữ mong kiếm cơm qua ngày. đừng mắng em tội nghiệp nhé Dì ơi! @ Garbolino; theo em thì bán dẫn lên ngôi và sẽ giữ ngôi đầu bảng lâu dài anh ơi, vì nhiều lý do lắm ạh.
ha ha. một con đĩa phải vôi nữa rồi kìa, :lol: rằng thì là mà tại bị...trình em kém nên bị bác lên mặt và dạy cho một bài học để đời. cảm ơn bác đã nhắc nhở, cái vụ sò thì đã có vài complain, nhưng vấn đề ở chổ nào thì ai cũng biết và thông cảm cho em, em đã gạt ai???, ai thich thì pm và thương lượng, em làm hết sức của mình, thế thôi, còn ai trình cao đi lừa ai thì ... :cry: nhìn cái cách bác giãy lên như thế thì... eo ôi, chị na càng thích mua điã đấy. sorry bác chủ thớt nhé. trở lại vấn đề của topic đi, vấn đề cân bằng của topo này đã khắc phục rồi,ok. vậy thì giờ sò gì là hy vọng cho chất âm hợp cách nhất với nó. để em lại đi ...gạt người kiếm cơm với chứ lị.
Bình tĩnh đi mấy đại ca. Học theo kể cả Tây Tàu đều là hay. Cờ lông được như nó càng tốt, chẳng có gì phải xấu hổ sĩ diện hão hay vân vân và vân vân..... Tự mình chế biến thêm món của nó cũng chẳng sao, cứ hay nhiều bác công nhận là OK. Cóc sợ Tây Tàu nào hết. Mà em thấy mấy cái ampli đèn cũng tè le sơ đồ của Tây, linh kiện của Tây. Cực chẳng đã ko có bóng như nó mới phải mốt bóng này bóng kia. DIY thì chẳng ai cấm vụ nhái đồ của mấy thằng Tây.

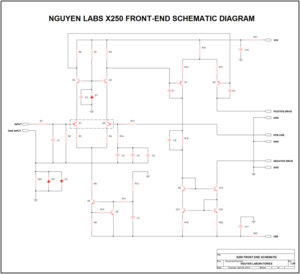

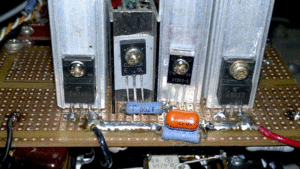

Kha khá topic clone Goldmund trong cái ngõ Solid State này. Clone tuy về hình thức là, cố gắng làm giống y xì như nó. Nhưng về kết quả, chỉ có thể là kém hơn và hay hơn. Mà e là khả năng hay hơn thì khó xảy ra lắm. :wink: Nếu em muốn clone một cái, thì em đã đặt 1 bộ PCB THQ (em thích THQ & cái màu đỏ may mắn của bo) và làm y xì theo mà khỏi suy nghĩ gì cho hại não :lol: . Nhưng vì trình còi (dĩ nhiên là còi hơn bộ phận Research & Development của một công ty. Giả sử em có giỏi hơn, thì ''một con én không làm nên mùa xuân''), làm em phải suy nghĩ, thế thì mình phải chọn con đường khác biệt thôi => em bắt đầu nghiên cứu con đường đi của mình. Transistors tầng xuất, nên dùng trans ON Semi. Vì SOA rộng ở mức nguồn này. Cụ thể Pre-driver là 2SC/KSC3503E - 2SA/KSA1381E, Driver MJE15034G/MJE15035G, Power MJL4281AG/MJL4302AG-MJL3281AG/MJL1302AG-NJW3281G/NJW1302G. + MJL4281AG là tốt nhất, vì là trans mới nhất của ON Semi, 230W Pc, 15A Ic, 350V Vce, 35MHz Ft (min), highest Hfe. Nhưng phải matching Hfe + Vbe. + MJL3281AG/MJL1302AG và NJW3281G/NJW1302G kém hơn đàn em 1 chút về Ft, Pc, Hfe, Vce nhưng nó đã được nhà sản xuất match gain của cặp bổ túc complementary. + Nếu nhà có khả năng in ra tiền thì dùng 2SK1530/2SJ201. Đây là con Vertical MOSFET trùm cuối của Toshiba semi. Nhưng lưu ý nhớ hạ dòng drive cho nó, vì MOSFET không ăn dòng bằng BJT (chỉ dòng chống lại Ciss khi tần cao) và em nó không tích hợp zener chống quá áp cực G, như thằng bà con nó là ECW20N20. Nên phải gắn thêm vào. Tranh luận, ko nên mang cá nhân ra xúc xiểm, điều đó sẽ khiến người khác nghĩ về mình là đám trẻ trâu xxx học đang loe nghoe đầy các diễn đàn Việt. :lol:
Bỏa qua mấy cái lằng nhằng đó tập trung vào core trước đi bác Làm cho nó hoạt động theo đúng lý thuyết là một chuyện còn nghe nó ra sao nữa , mình đang làm đồ audio chứ không phải đồ công nghiệp cứ không cháy nổ đảm bảo thông số là OK được. Có nhất thiết ngay từ ban đầu phải đặt ra một CS yêu cầu không? Phải xem chất âm nó ra mô đã rồi tính tiếp việc nâng CS với topo này nâng CS cũng không quá đau đầu đúng không, Nghe là một chuyện còn phải đo nữa em nghĩ nguyên phần core của nó đã là một khối lượng công việc không nhỏ đâu, cái này trao đổi thêm với lão hạc để biết lão ấy lao vào GM thế nào. Lão hạc thì hay đi ngược nhưng bác làm hay em làm rồi cũng phải qua mấy bước kiểu thế cả thôi. Dần đần sẽ có kết quả ngon kể cả clone con thất bại nhiều lần mà..
@ bác Tuninh: Công suất tương đối lớn một chút vì ko phải nhà ai cũng giàu có mà sắm được loa Hi-end độ nhạy cao. Có người loa độ nhaỵ 87dB và cũng có người loa 96dB. Và cái trong thời gian làm, em thấy gain mạch này không được hoành tráng cho lắm, có lẽ vì 2 khuếch đại vi sai nối tiếp nhau (trùm là Darlington mà mấy thằng tây ưa thích) nên cần nguồn lớn hơn bình thường tí xíu. Nếu bác tự tin với loa mình, bác có thể giảm nguồn xuống. Cái này giống Android, có thể tự chế cháo lung tung theo ý mình. @bác Trịnh: Ồ hồ, ai chả biết cái công thức tính dB đó, nhưng mà em lười nên hay dùng mấy cái calculator có sẵn trên mạng. Nó bảo +6dB = 3.98 lần còn +3dB = 1.9 lần. Thế không đúng hả bác? Oh, shit!!!
Cụ ngâm cíu kỹ thế mà còn nhầm. Cụ đang tính Gain áp chứ ko phải công suất nhé. Theo em: 1. Test mô phỏng sơ đồ trước. 2. Test thực tế (Bo hoặc P-To-P). Đo đạc thông số sơ bộ. 3. Đánh giá so sánh chất âm, công suất, nóng nguội.... 4. Rút kinh nghiệm bước trên, chưa xong quay lại bước 0 là nghiên cứu * Lưu ý ko được test một mình.
vote tiếp nữa, hihi. bác nói hay thế. nói về thời làm trẻ trâu thì em cũng từng bị gạch... thiệt phang và đập cái đầu như ông Thọ, nhưng cũng chưa chịu chết. Ý chí và tâm huyết sẽ giúp ta đủ sức chạy bộ theo đuổi niềm đam mê. hehe. nói nhảm quá, thôi em núp đây, bác đi bộ đừng trách em làm loãng topic nhé. em phải ráng mượn hoặc cướp đại cái cà vẹt xe đem bán lấy xiền mua sò và linh kiện cho con này thôi.
Topic hay nhưng xin góp ý với bác chủ hạn chế sử dụng ngoại ngữ nếu nội ngữ đủ dùng. Nhiều khi tiếng mẹ để tôi còn ngọng nên đọc bài của bác lổn nhổn Việt-Anh quả thật là thấy khó và nản. :wink:
Cụ Tú ơi: + Gain liên quan đến điện áp ngõ ra. Gain = Log20(Vout/Vin). Vậy có phải nó gián tiếp liên quan đến công suất không? Đoạn đó là lý luận lý thuyết của em liên quan đến mức nguồn em định dùng (70, 75, 80VDC). Ở đây là em đang giả định Input là 0dB 0.77VRMS tiêu chuẩn. Như vậy, với ngõ vào đã cố định mức 0dB, thì Vout tăng thì công suất có phải là lớn hơn không? + Vậy muốn Vout tăng tuyến tính mà không bị xén khi clip vì quá nguồn, thì nguồn cũng phải tăng tương ứng. Các vấn đề về nguồn, dòng, số lượng trans cần phải dung hòa nhau. Mark Levinson nổi tiếng là hãng ampli có dải động rất cao và tuyến tính do một phần nó dùng nguồn khá lớn. Nhưng điều này sẽ khiến nó dùng nhiều trans ngõ ra. Mark Levinson không chỉ match Hfe + Vbe transistors công suất, mà còn match cả trans driver, khi nối song song driver. Có lẽ do nó không muốn dùng chính 1 trans công suất làm driver, vì lo ngại Cob như em. @ nghenhinhs1: Vì đó là những từ tiếng anh chuyên ngành, nên em giữ nguyên từ ngữ, ko dịch, vì có thể dịch không chuẩn xác. Và em cũng rất là ghét việc chêm tiếng anh vào câu nói của mấy em teen bây giờ. Chắc để ''xoành'' địu. :wink:
@Màu đỏ: Các cụ chém cứ chém, tranh luận cứ tranh luận nhưng theo em các cụ đừng động đến những thứ đã ... đi vào lịch sử như thế. Đã có rất nhiều cuộc tranh cãi giữa bán dẫn và đèn điện tử. Nhưng kết quả là chẳng đến đâu và về đâu. Mà 2 cái nàng chân không với chàng silic có tội tình gì đâu, các bác cứ đem họ ra so sánh này nọ làm họ cũng khó xử, lâu ngày gây chiến tranh, mà có cuộc chiến tranh nào được lợi lộc gì đâu, làm họ nhỡ có muốn đến với nhau, muốn gần nhau hơn nó cũng khó. Người ta thường bảo không nên phá vỡ hạnh phúc gia đình người khác mà các bác lỡ lòng nào. Vâng nói thì nói vui vậy thôi nhưng sự thật là thế, tại sao đèn điện tử vẫn tồn tại đến tận bây giờ mà bán dẫn vẫn chưa có vị trí nào dẫm lên được, tại sao ngày xưa đèn được tử lại mờ dần, bán dẫn phát triển mạnh mẽ. Cá nhân em cho là tất cả đều do quy luật tự nhiên. Mỗi thứ có một ưu nhược điểm riêng, do con người ta chưa tìm được ưu điểm của nó, chưa bắt tay vào tìm đã nghĩ đến cái nhược điểm rồi. Vậy tại sao ta không nghĩ theo chiều hướng để "đôi bên cùng có lợi", giúp cho cả đèn điện tử và bán dẫn cùng nhau bước trên con đường tình duyên à lộn trên con đường audio hi-end :wink: Vài lời, không phải mong các bác bỏ quá :wink:
Một chút về vấn đề nhỏ - mạch L // R ngõ ra - cùng bộ Zobel. Trang này tính toán tần số dải thông của mạch L // R ngõ ra. Như vậy, một số dự án dùng cuộn cảm 2uH song song với 1 điện trở 0.22. Nó sẽ tao thành mạch thông thấp với tần số cắt tại ~ 17KHz. Mạch thông thấp này là mạch lọc cấp 1, với dốc cắt -6dB/bát độ. Thay bằng 0.24 ~ 0.27R ta sẽ có điểm cắt ngay gần 20KHz (ngưỡng nghe maximum) Điều này khá thông minh, vì sẽ làm 1 cửa chặn, ngăn tần số quá cao có thể làm hại loa và chống tần cao xâm nhập vào ampli. Và ta cũng biết, cuộn cảm này để chống lại tải dung kháng xuất hiện do dây nối. Tải dung kháng là nguyên nhân chính gây giao động. Một số ampli còn ghi manual kỹ hơn rằng nó sẽ ổn định với tải dung kháng là bao nhiêu micro-Farad.
