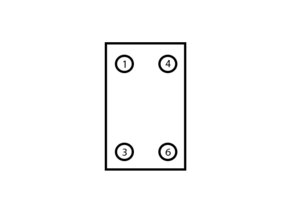

Chào các bác, Do mới tập tành vào con đường DIY nên kiến thức về điện tử còn hạn chế, mong các bác chỉ giáo! E có mua 1 công tắc nguồn có ghi 110v và 220v, nhưng không biết đi dây ntn để vào điện 220v? Chỉ sợ đấu lộn là...!!! Các bác giúp e theo hình như bên dưới. E dùng đồng hồ đo thì 1-3 hoặc 4-6 thì ok? Không biết có phải để điện vào 220v thì nối 1 vào 4, 3 vào 6 để đấu thành 1/4 - 3/6 phải không ạ? Thanks các bác,
Ý của e muốn hỏi là để dùng điện 220v cho công tắc này, e cần đấu như: 1/ Đầu mass nối thẳng vào biến áp nguồn, đầu nóng cho qua 1-4 hoặc 3-6? 2/ Đầu mass đấu qua 1-3, đầu nóng đấu qua 4-6 (hoặc ngược lại)??? 3/ Hoặc đầu mass nối thẳng vào biến áp nguồn, đấu đầu nóng qua cả 1&4 - 3&6??? Thanks,
Nếu đấu 220V / 110V, giả định 1-3 hoặc 4-6 thì ok? có nghĩa là gạt nấc 1 -> 1-3 thông, gạt nấc 2 -> 4-6 thông AC, thì 1 dây đi thẳng, 110V nối với 1, 220V nối với 4, 3-6 chập vào nhau đi ra DC tương tự với dây vào công tắc là dây +

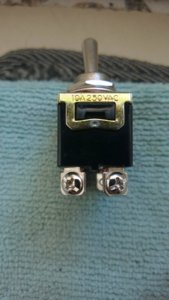

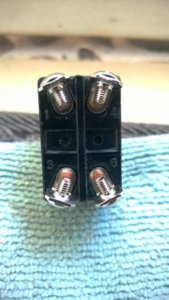

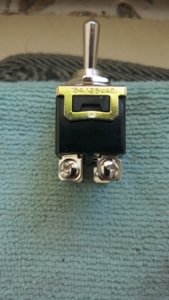

Chắc là do e tự làm "tình hình" thêm phức tạp!!! :lol: E post lại hình chụp thực tế, bác nào đi ngang qua giúp e! Amply đèn của e còn vài khâu nữa thì đóng điện! :mrgreen: E cảm ơn các bác,
Có hình cũng chịu trừ khi có bác nào cũng có cái công tắc giống bác. Bác f post xem - công tắc có mấy vị trí (2 ?) - Ở từng vị trí thì chân nào thông với chân nào - Mục đích mắc? Còn cái 110/220 đấy chắc là có thể dùng cho cả 110 và 220, bác chú ý cái A của 220V nhỏ hơn 110V là biết.
E đã đc bác Dinquanhun hướng dẫn chi tiết. Đúng như bác đề cập, trị số 125v & 250v chỉ đưa ra cường độ chịu tương ứng là 15A & 10A. Không ảnh hưởng đến cách đấu 110v hoặc 220v. E sẽ đấu đơn giản: Hai đầu vào "+ & -" e sẽ đấu vào "1 & 4". Đầu ra sẽ là "3 & 6" tương ứng Một lần nữa e cảm ơn bác Dinquanhun & các bác đã hướng dẫn!
Bác nên chú ý xem cái biến thế ấy 110/220 là 3 hay 4 đầu dây? nếu 3 thì đơn giản :đầu 1 nối thẳng nguồn, đầu 2-3 nối vào công tắc sao cho bật bên này dây nguồn còn lại nối đầu 110, bật bên kia nối đầu 220, già định 1-3 và 4-6 thông: chặp 1-4 họăc 3-6 làm điểm chung cho nguồn.(nếu cả hai cặp cùng on or off thì kô dùng được) Trường hợp 4 đầu dây bác phải chọn công tắc 2 vị trí 6 chấu để đấu nối tiếp hoặc song song cho 2 cuộn dây ứng 110/220.Trường hợp này nếu đấu nối tiếp cố định ra 3 đầu thì khi xài 110 sẽ giảm công suất vì chỉ 1 cuộn dây làm việc có thể bị quá tải..cháy!
Cái này chỉ là cái công tắc thôi mà, muốn đấu 110 hay 220 gì cũng được, nó 2 tiếp điểm riêng biệt, em đoán là cặp 1, 3 và cặp 4, 6. Gạt 1 cái là nối, gạt 1 cái là ngắt (cái này đo phát xong ngay). Nói đơn giản nó như cái CB điện nhà.
Công tắt này nếu một đầu ghi 220V và đầu kia ghi 110V có nghĩa là 2 đầu vào còn đầu ra ở giữa 2-5,đây là công tắt chuyên dùng cho 1 thiết bị nào đó,còn dân DIY thì ứng dụng thoải mái miễn là đóng cắt được là OK (Công tắt này chỉ dùng đổi nguồn,còn nếu đầu vào là 2-5 thì cũng đổi ứng dụng thôi chứ không thể dùng 2 chức năng cùng 1 lúc)còn nếu dùng như công tắt bình thường thì vô tư bác cứ đấu đầu vào là 2-5 còn đầu ra là 1-4 còn lại 3-6 dành dự phòng
