Dự án 300B của em tính ra đã hoàn thành 90%, trong đó phần khuyếch đại đã hoàn thiện 100%, chỉ còn 10% là gia công sát xi cho phần nguồn. Hiện nay em nó đã véo von oanh vàng với phần nguồn lộ thiên. Để tiếp nối dự án, ông bạn vàng đang có ý định nhờ em thiết kế 1 bộ theo tiêu chí "ngon bổ rẻ nhiều", em nghĩ ngay đến anh Hai với bóng 6C33C. Vả lại ông bạn của em cũng thích nhạc chi tiết, tiết tấu nhanh mạnh nên em thấy bóng 6C33C khá phù hợp. Em định thiết kế hệ thống toàn Nga như sau 1. Đèn tiền khuyếch đại dùng 6S3P mắc theo kiểu vi sai. 2. Đảo pha dùng 6N6P 3. Công suất dùng 1 cặp 6C33C mắc OTL thẳng loa luôn. Các cao thủ vào ngó xem hộ em về cơ bản thế đã ổn chưa ạ, có bị xung đột gì không để em lên kế hoạch dự án. Cảm ơn các bác nhiều. :idea:
Bác cứ chuẩn bị tinh thần đi, em đang xin ý kiến của các cao thủ trên diễn đàn rồi nhặt nhạnh thiết kế. Chắc ra giêng là triển khai được thôi. PS : bác ducvn đang triển khai vụ 7294 mà, em gạ gẫm bác ý tiến thẳng lên đèn đóm mà bác ducvn chưa chịu, cứ sợ chưa quen tay lại vớ điện áp cao :cry:
1 cặp 6C33C trở kháng ra vẫn còn cao lắm Lotomo ơi? Nếu muốn đủ thấp để ghép với loa 8ohm phải dùng hồi tiếp. Lotomo định lắp theo kiểu gì vậy: Circlotron, SE push pull hay SE cathode follower?
Em định dùng hồi tiếp toàn cục để giảm trở kháng ra và mở rộng dải tần, cũng có thể dùng 2 cặp // nhau nhưng khi đó lại nảy sinh chi phí về đèn, nguồn cũng như chassis . Còn đầu ra em định chơi Circlotron luôn, cũng hơi mạo hiểm vì chưa từng thiết kế thi công đèn OTL chơi trực tiếp, chỉ có kinh nghiệm về vụ này với sò ( ampli sò 100W chạy đẩy kéo trực tiếp ra loa ). Bác Bạch Dương có ý kiến gì về vụ em phối hợp đèn không ạ. Cảm ơn bác.
Cá nhân mình nếu có làm OTL thì chỉ dám nghĩ đến mạch SE OTL, hơi ngại mạch Circlotron, nhất là với đèn 6C33C vì dễ trôi điểm làm việc và nguồn quá cồng kềnh. Lotomo nếu vẫn quyết tâm làm thì cân nhắc thay 6H6P bằng GU15 xem. Ô tờ lờ là cái món khoái khẩu của ông Dztronic mà vẫn chưa thấy đại ca này ra chiêu nhỉ :lol:
Tớ cũng đang chuản bi củi lửa đây nhưng chắc lò của tó nhỏ hơn lò của bạn vì là 6h13c .Cũng cùng của nga luôn nhỉ. Nếu là để lắp amp OTL thì ko dám bàn còn nếu làmlò sưởi thfi để tớ chỉ cho con khác sưởi ấm hơn nhiều .
Chị lại chêu em roài !!! Bác Lotomo ui cho Dzê em hỏi chút nhé. Bác đã có vi sai 6S3P rồi (mạch số 1) thì cần gì đảo pha thêm (ở phần mạch số 2) ? Nếu bác đã định làm 6S3P vi sai tần đầu hy vọng là bác sẽ có cái preamp tổng trở ra cỡ dưới 1k chứ nhỉ nếu không coi chừng Miller. Nếu bác định thiết kế cho tích hợp có luôn cái POT Volume thì không ổn đâu ạ. Với 1 cặp 6C33C-B làm Circlotron tổng trở ra trên 20 Ohm nếu không dùng hồi tiếp toàn cục. Với tổng trở ra 20 Ohm thì wá cao chỉ trừ khi có loa tổng trở trên 32 Ohm. Kiếm loa như thế này rất khó nên truyện dùng hồi tiếp là đương nhiên. Bác sẽ cần tối thiểu tổng trở ra khoảng dưới 2 Ohm để kéo bộ loa tổng trở 8 Ohm. Với 1 cặp 6C33C-B OTL này nếu để dùng cho loa 4 Ohm thì sẽ thay bóng hoặc thay loa thường xuyên đã vậy âm thanh không được hấp dẫn cho lắm Em không biết bác định thiết kế ampli với 1 cặp 6C33C-B Circlotron này khoảng bao nhiêu Watts? Nếu để cho cái OTL này hoạt động ổn định ở dạng Circlotron thì xem ra bác không qua nổi 20W đâu. Nếu đây là công suất bác đã hài lòng cộng thêm với bộ loa bác định dùng có tổng trở là 8 Ohm trở lên thì có thể ... bắt tay vào Còn nếu lăn tăn thì ngủ ... sáng mai tính tiếp
Bác Dze ơi ông bạn em thích chơi kiểu rề pao nên em tính tầng đầu làm vi sai cũng ổn lắm. Còn tầng 2 ( đảo pha ) thực ra em hơi nhầm, đây là tầng kích cho 6C33C. Còn vụ trở kháng ra có lẽ em cũng phải chơi 2 cặp 1 kênh vậy. Trước mắt để an toàn thì em cứ cho con tụ ngõ ra cũng được các bác nhỉ, còn loa đểu đểu thì cứ phang thẳng xem sao
Em cũng nghĩ bác định làm như vậy. Tuy nhiên phương án này của bác sẽ cần tụ liên lạc với trị số hơi to cỡ 1uF. Kéo cái lưới điều khiển của 6C33C-B cho mạch OTL bằng tụ liên lạc ---> NO FUN Cho dù có 2 cặp một kênh thì tổng trở ra cũng hơn 10 Ohm cho Circlotron. Vẫn còn cao wá Bắt buộc cũng vẫn phải chơi Fít Bách. Dzê em không dị ứng với Fít bách. Nếu khách hàng của bác không dị ứng FB thì bác cứ việc phạng vào.
Chào anh Lotomo! Anh có thể gửi em sơ đồ mạch sò này được không ạ? Nếu có thể anh mở thêm topic về vụ này đê! xin phép spam
Mạch này em làm lâu lắm rồi, đâu như năm 98,99 gì đó nên em không nhớ cụ thể nữa. Chỉ nhớ mang máng đâu như tầng đầu vào vi sai dùng 2 cặp A940 - C2240 gì gì đó, còn tầng công suất thì mỗi kênh dùng 3 cặp A1943 - C5200 Toshiba. Về cơ bản mạch nhìn giống OCL nhưng thực sự nó lại không OCL.
@conan4283: bác ơi, mạch sò này bác ra chợ Nhật Tảo lụm một cái nó ráp sẵn (không có sò thôi) nghe cũng được lắm bác mà giá rất rẻ (<100K/ mạch Stereo luôn). Nếu có tinh thần DIY thì bác mod lại mạch bằng linh kiện xịn chắc tốt hơn đó bác. Theo em nghĩ bác nên thử nghiệm các mạch Hybrid đi bác. @Lotomo: xin lỗi bác vì em xúi conan nhé. Thực sự em còn cái power sân khấu sử dụng mỗi kênh 14 con sò nghe cũng được lắm (CS 1000W, hình như của Peavey thì phải nhưng nó hay bị đứt chì hoài (mỗi lần đứt chì y như rằng có một cặp sò lên đường mặc dù 7 cặp sò mắc song song với nhau nên em ghét quá, bỏ xó trong kho luôn) chắc bữa nào phải nhờ bác tư vấn cho em kiểm tra xem lý do tại sao nó hay die quá...hi..hi... Quay trở lại chủ đề: các bác cho newbie như em hỏi cái này với: mạch OTL là không sử dụng OPT phải không? chị Bạch Dương có comment: Circlotron, SE push pull hay SE cathode follower thì cấu trúc và nguyên lý nó ra sao nhỉ? Nếu sử dụng mạch Circlotron thì âm thanh khác với mạch SE dùng OPT không? Từ hồi tham gia forum đến giờ em chỉ biết cấu trúc mạch dùng đèn + OPT thôi. Chỉ có bán dẫn thì em biết không cần sử dụng OPT vì việc phối hợp trở kháng của nó đơn giản. Thực sự nếu không cần dùng OPT mà chất âm của đèn vẫn thể hiện tốt thì em xin xung phong tham gia với bác LOTOMO làm một bộ 6C33 (em rất thích nghe nhạc jazz, country folk... nói chung những dạng nhạc trầm trầm, rock cũng nghe nhưng chỉ khi bị stress kinh khủng thôi). Mong các bác chỉ giáo với, thanks cả nhà.
@candy_sniper2007: OTL = output tranfomer less. Còn có rất nhiều biến thể của nó như Circlotron là loại đầu ra trực tiếp, không qua tụ. Loại này dùng nguồn đối xứng và hơi mạo hiểm cho loa vì chỉ cần lệnh điểm làm việc thì có dòng DC chạy trực tiếp vào loa. Còn 1 loại nữa là có đầu ra xuất tụ, loại này có thể dùng nguồn đơn (kiểu SE) hoặc dùng nguồn đối xứng xuất tụ (PP). Em mới nghe cũng khá lâu 1 bộ 6C33C ở nhà 1 người bạn ( khoảng năm 94, thời đó 6C33C còn hiếm và đắt), thấy âm thanh cũng khá gần bán dẫn ( mạnh mẽ chi tiết nhưng hơi khô ), hợp nhạc tiết tấu nhanh mạnh. Bác thích jazz, country folk thì em thấy có vẻ ( có vẻ thôi nhé) không được hợp lắm.
oh, ra là vậy. Cảm ơn bác Lotomo rất nhiều. Em chỉ thích nghe nhạc trầm buồn thôi..hi...hi... vậy bác có mạch 6C33 SE nào giúp em một cái với vì em nghe nói 6C33 cho tiếng bass và mid rất hay. Em đang nhờ bác Tea làm cho em cặp OPT 2.5K dành cho 6L6 SE (Pre và driver bằng 6SN7). Nếu có thể sử dụng cho 6C33 thì em cũng máu liều thử xem. 300B SE thì em không mua nổi nhưng 6C33 thì chắc em cũng vớt được một cặp..hi..hi.. Các bác cũng đang có topic 6C33 PP nhưng em không đủ tiền để chơi vì hao quá...
---> bác Lotomo: Em không được dự buổi Sumo Contest 2007. Xin bác Lotomo cho biết ý kiến về âm thanh cái winner Sumo 2007 với ạ. Cám ơn bác trước.
Em có được nghe đâu bác ôi :cry: , nghe ta đồn tiếng hay lại mạnh mẽ, không ngại loa nào cả. Theo em biết cái winner Sumo 2007 là do bác thiết kế và bác Via cụ thể hóa thành sản phẩm :idea: Hay để em tìm lại schematic này rồi chôm ý tưởng của bác nhé
Dự án nầy sao có vẻ chìm xuồng vậy mấy bác ơi hay tại con ô tờ lờ ni khoai quá không ai thèm làm vậy.
" Nghe đài báo gió mùa đông bắc " Tớ có cái link này , bác " Lơ Tơ Mơ " xem có giúp bác được gì không ? http://www.ne.jp/asahi/evo/amp/6c33c/intro.htm Chúc bác thành công

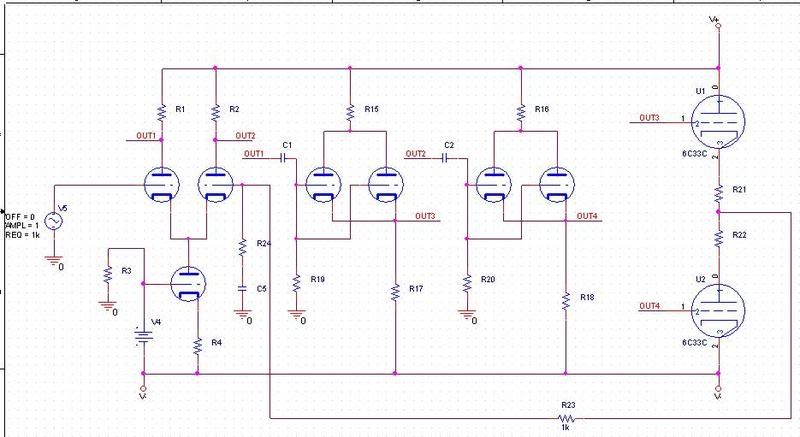

Cảm ơn bác Kiên nha, đường link của bác rất hay. Mấy tay người Nhật hướng dẫn rất cụ thể @double : Mấy hôm em bận nên chưa vẽ, cũng đang có ý chờ các cao thủ thỏ thẻ thêm vài chiêu bí kíp, he he. Vả lại dự án này chắc để ra giêng ngày rộng tháng dài thôi bác ạ, làm vội trước Tết e không kịp mà làm ẩu thì chán lắm, nên em vẫn túc tắc sưu tầm linh kiện. Đây là sơ đồ dự kiến, bác nào tinh mắt xem còn sai sót chỗ nào không nha
Bác không để giá trị R và C nên không biết đường đâu mà lần cả !!! Tầng Driver thì có vẻ là thiết kế đối xứng nhưng không biết các giá trị R15 & R16 , R17 & R18 thế nào với nhau. - Nếu mà R15=R16 và R17=R18 thì chắc là Bác phải thêm tụ cách ly chỗ Out3 và Out4 và thêm phần bias cho U1 và U2 riêng. - Còn không thì Bác chuyển U1 , U2 qua dạng Ciclotron cho nó đối xứng luôn. Không biết Em thấy vậy có đúng không nữa!
(- Nếu mà R15=R16 và R17=R18 thì chắc là Bác phải thêm tụ cách ly chỗ Out3 và Out4 và thêm phần bias cho U1 và U2 riêng. Không biết Em thấy vậy có đúng không nữa!) Chổ nầy anh DIY-lover nói không sai. Tầng đầu khuêch đại vi sai em thấy hình như có vấn đề.

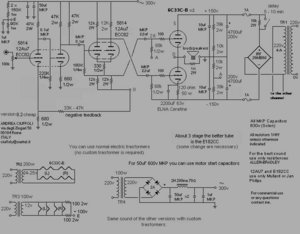

To bác Lotomo---> Mạch của bác có mấy vấn đề: 1- U2 (6C33C) sẽ không bias được. 2- Tổng trở ra sẽ rất cao vì 1 tầng vi sai sẽ không đủ hskd để cho mạch Feedback của bác. 3- Bass sẻ rất yếu. Muốn chơi kiểu "mì ăn liền" thì nên theo mạch của chị Thủy mà lão người Ý đã thiết kế và làm thành công và âm thanh thuộc loại khá. Còn nếu muốn âm thanh hay hơn thì sẽ phức tạp hơn.
Người Việt vốn chịu khó chịu thương mà cụ Dze, Các cụ ơi, lửa không bao giờ tắt, Bình không bao giờ khô rựu Đời vắng các cụ rồi, Em biết diy ra sao? Cho em đánh đu với.
