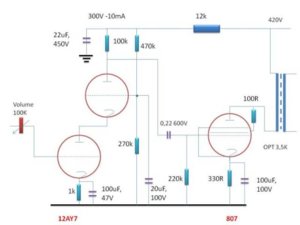

chào các Bác, Em đang có kế hoạch mần con 807SE, trên diễn dàn cũng đã có topic về vấn đề này nhưng lâu quá rồi nên em lập topic mới để các bác giúp đỡ. các thứ đã có: Chassic, Phụ kiện, đèn, nguồn, OPT (trước định làm cho 300B nhưng không có tiền mua bóng nên chuyển sang 807) em định làm theo mạch này, mong các bác trợ giúp:
Bác Ngựa chạy theo mạch Cát-Cốp theo mấy cụ bàn luận bên tám đèn đóm gì đó mừ. Thấy các cụ ấy nối đèn 3 cực thành 5 cực đó, nhưng mà áp 300V có vẻ hơi thấp, em thấy có cụ lắp mạch này cao áp cho Cát-Cốp lên đến bốn trăm mấy đó

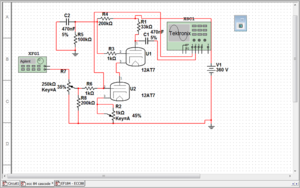

cái này em tính theo bọn Freewbs.com, với đèn 12AY thì Áp 300V là hợp lý, nhưng đang phân vân chạy Ra=100k có cao qua không.
Ra thường chọn sao cho sụt áp qua nó là 1/3 B++ cụ ạ. còn trở 470k, 270k tạo cầu phân áp cho lưới đèn trên khoảng 1/3 B++ . Mời cụ nghiên cứu thêm :wink: http://www.freewebs.com/valvewizard/cascode.html
Theo em cụ Ngựa nên chơi 807 mạch PP, còn nếu chơi SE em đề cử 2E22 hoặc FD422, chơi theo mạch cơ bản kinh điển.

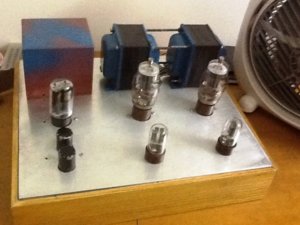

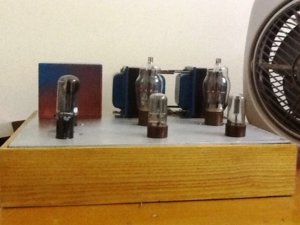

@audiophile9002: Nhà bác ấy cạnh nhà em, nhưng em thích chơi khác tí để đấu: em up Date tình hình chuẩn bị: vấn đề bây giờ chỉ là việc fix mạch và hàn thôi, mấy cái khoai nhất đã xong rồi. (em cắm tạm 2 con 6H8C để đỡ trống, thực tế dùng đèn 9 chân tăm).

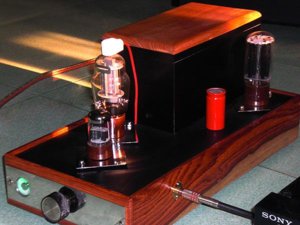

Lắp 807 ngon bỗ rẽ , khỏe nghe cũng hay đó bác , mình lắp 2 cái mono Block rồi gần tuong tự và các thông số của mạch RH807 , chỉ làm khác là không nfb và quấn opt cho utralinear cũng đáng công làm ,đèn driver nếu lắp bằng 6h8c sẽ thiếu gain , có Pre thì vô tư nhung nếu muốn hát mình ên bác lắp 6h9c rus nếu tìm dc 6SL7 gt lắp mạch srpp thì nghe hay hơn nhiều .. bác xem mono block mình lắp
Đẹp, mình thích nhất là nhìn vân gỗ và cái tụ , con phần nghe thì....chưa, làm mono block chắc tốn nhiều nhiều đồ lắm :roll:

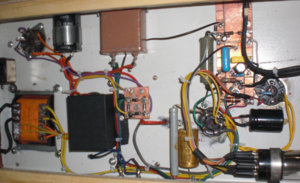

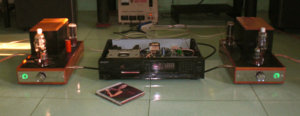

Có bác Vnav Phan rang xài hàng hiệu cả trăm triệu có ghé nghe qua và nhận xét trong group Pr , và cũng có lời khen toàn là hàng cõ mà nghe quá hay trong ...tầm giá Amp 807 lắp tốn it lắm bác , mình cùng môn phái với bác nhặt đồ đồng nát hô biến chơi chứ dưới quê nghèo lắm .(thích cái máy quấn bác độ toàn tận dụng puli , cơ deck cũ) Psu lõi fe đồng nát cũ "quấn" Opt "đan" Gỗ vỏ bọc "xin" đầu thừa mõng tang ...ghép Bác tinh í thấy ngay cái chasis là cái nắp trên của CBU máy tính cũ đòi 486 dầy cứng, mua đồng nát tính kg :mrgreen: tụ bác nói thích nó là tụ tháo xác ampli truyền thanh 300 w cỗ đó bác. rùi ...sơn đỏ hù haha ! mấy miếng inox vụn tận dụng che chân đèn làm duyên bóng 807 thì cũ tháo trong cái đài truyền thanh TA 100 ngay cả dây emay quấn ba cũng tận dụng từ mấy cái BA trong xác máy đó bác ạ.. chỉ mua 2 bóng magic eye, nắp chụp đèn 807 nhung dc bác Vũ share rẽ rề lại còn free ship . cái hộp che biến áp là vụn thừa nhôm hộp ghép thành hộp đầu trên chơi 1 miếng gỗ .. véc ni đánh bóng và véc ni ngâm Biến áp xài 1 thứ có gì chơi đó .. ruột gan nè xài toàn đồ cũ CD Cõ mà còn què nữa . đôi mono nè bác
Bác Mít lẽ ra không thông báo là đồ bác mần, em cứ ngỡ của bác Tây! Bác làm rất đẹp! Hề hề, PCB-Ủi bác nhá! :lol: Em gì nằm nghiêng, là em mắt xanh trên mặt trước hả bác?? :roll:
cám ơn bác động viên bộ này mình cho thằng cháu rồi nó ngày nào cũng qua nhà nghe rồi mơ "ước gì " cũng không bao nhiêu mất it công thôi nó mình cho luôn mừng húm , bây giờ khong biết ai xúi đó lại xin Pre.. nhóc này khéo tay làm xong sườn rồi vài hôm rãnh lắp cái amp kế tiếp cho 2E29 bác xem : chúc bác vui
Magic eye đó :roll: Hokphải Pcb gì đâu à ? Vì không có cái trạm , lấy 1 miếng mạch in lật lên lấy mũi rọc dọc ngang làm trạm đó mà .. có chút mạch đồng dẫn mass cũng tốt :mrgreen:
Phát hiện ra thế này: Bác Mít rất ưa...đối xứng Không tin, bác soi lại...từng con ốc trên mặt Amp xem :mrgreen:
Bác bắt giò đúng phóc ! :lol: khi tk hay vẽ gì mình ảnh hưởngt bức hình đối xứng cơ thể người Leonardo da Vinci’s
* Còn con tem chưa đối xứng .... :lol: :lol: :lol: Con 807 SE nối 3 cực em nghe ngày xưa : trung cao hay ( nghe giọng nữ đúng bài )nhưng trung trầm và bass thiếu .
