ALL DHT - my favorite..

Phiên bản thử nghiệm Energy Power tập 2. Hệ thống ALL DHT phải có được cái móng này.. ko có thất thoát đủ thứ..



Phiên bản hoàn thiện EP Supply rev 3.0.



Pre UX-226 RCA Phaeton LC, phê quá các bác ah.. bước khởi đầu.



Sơ đồ chassis e vẽ = Paint.. :mrgreen: ship cái chassis nhôm phay của bác Dũng, thành quả sau khi mất mấy ngày đục đẽo..



thấp thoáng mr hands hihi :mrgreen: :mrgreen: :mrgreen:



Bác chủ khéo tay quá. DIY product nào nhìn cũng hi-tech. Tks bác đã showing



:mrgreen: tháp năng lượng của bác ấy chứ còn gì.. :mrgreen:

Thường thi e khó thở nhất phần này đây bác.. :mrgreen:

Spider Mass..



bác chơi cầu kỳ thật, power supply riêng, tín hiệu riêng, em thấy hình như bác chỉ dùng tụ hóa nhỉ?



E chỉ sử dụng ở bộ cấp nguồn thôi, còn lạ pre và power toàn bộ tụ ko phân cực với tín hiệu, kể cả lọc nguồn.. :mrgreen:



Không gian, cách bố trí và cả ảnh chụp đều rất đẹp !
Chúc mừng bác :mrgreen:



Tks các bác..



Phần B+ pre UX-226, tuy 2 bóng tiêu thụ có 8mA nhưng e hay lót dép hóng trên diyaudio.com thấy mấy bác toàn chơi dual nên đu theo luôn.. :lol:

Nội thất.





Ngoại thất.






Vậy là xong phần DHT PRE.

Tiếp tục phần Power. Dự kiến Power UX-171A (driver) 45 (power). 2 B+ riêng biệt. :mrgreen:



Đẹp quá Hoàng ơi, hôm nào phải qua học tập



Hi, a Duy cứ chọc.. :mrgreen: còn học hỏi a dài dài.. Tks a.

Tiếp dự án DHT Power Amplifier.

Tập hợp bóng, đủ ALL DHT.



E kiếm được hộp TP-Link đồng nát, lần này e thiết kế trực tiếp lên chassis chứ vẽ paint mệt quá.. vẫn quan trọng nhất khâu thiết kế..



:mrgreen:



chào bác !!! bác co thể post lên schematic của pre26 và power SE 45 để chúng ta đi xâu vào kỷ thuật thì hay lắm

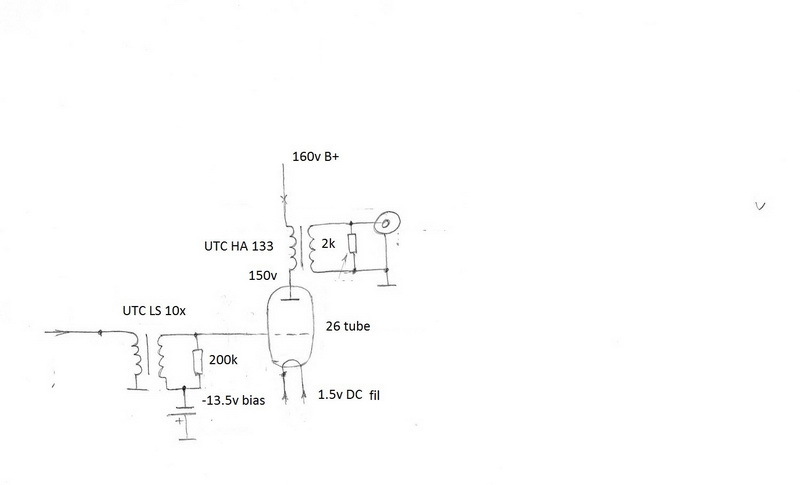

và đây là schematic pre26 input và output transformer của em DIY nhờ bác cho thêm ý kiến

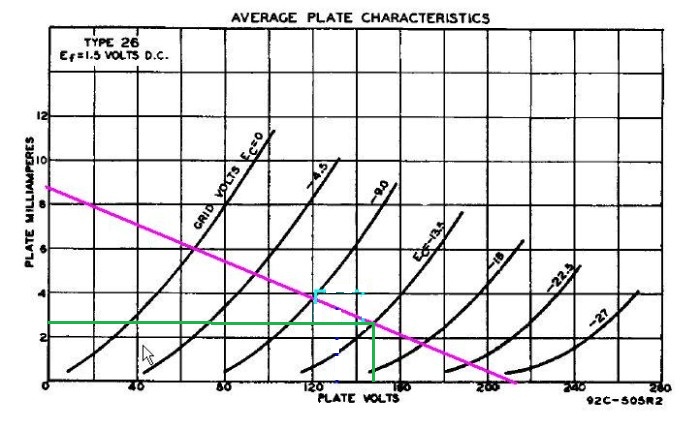

DC load line cũa pre 26



E theo sơ đồ này:





B+ hiện của e 180v.
Của e xuất tụ bác ơi.. biến thế xuất âm đắt quá nên e chuyển hướng qua V-Cap CuTF.. :lol: đang thử led cathode, nghe cũng được bác ah. :mrgreen:



Thiết kế phần tín hiệu vào + đế đèn che hết chỗ khuyết điểm của chassis đồng nát, rút kinh nghiệm được sau chơi chassis nhôm của bác Dũng Audio cho khoẻ, mấy vụ tái chế này mệt quá.. :mrgreen:

LINE:







Xong mới thấy giống cái bếp điện.. :lol:



Vậy còn 2 phần chassis đốt tim + b+



E xong phần đốt tim, hi vọng cái tản nhiệt này đủ..





Kết nối



Khiếp ....bác chủ khéo tay quá :cry:



Bác chủ đỉnh thật đấy ạ, nhưng em thấy ảnh hơi thiếu sáng xía ạ. Đẹp thật.



Cảm ơn các bác đã động viên. Siêu Bão sắp vào miền Trung rồi, sức gió cấp độ như vậy thì cái nhà có trụ được ko e ko chắc nên tranh thủ chụp post lên đây, cọi như nếu hư về vật chất thì sau này còn có cái để nhìn..

Đã xong phần B+



Nội thất.



E tiếp, thích bóng 81 quá..

2 đường B+ riêng biệt cho 71A và 45.. đốt tim = Rod Coleman nên có thể dễ dàng điều chỉnh cho bóng công suất tầng cuối 300B, 845 hoặc thậm chí 4D32.. nguồn HV nhiều mức voltage + quad 81 RCA có thể cung cấp 175mA/kênh. Tính hết roài.. :lol:



Bác chụp ảnh pro quá, sản phẩm cũng rất đẹp , tiếc là chưa được nghe thử
