Hi hi, làm mất hứng mấy bác tí : vụ công suất ra của PP còn phụ thuộc rất nhiều vào mức cao áp của tầng CS, cũng như khả năng đáp ứng của OPT nữa, các bác có driver mạnh cách mấy thì chỉ có méo và sin bị chặt đầu chặt đít thôi.

Fyi, muốn CS mạnh như amp của bác VNarchitect thì cao áp tới 550V đó



rõ khổ cho bọn em, bác Cò làm trước dùng nguyên con 6H2, ráp xong --> âm thanh to kinh khủng (không biết bao nhiêu W ??? bác Cò với em đoán chắc cỡ 100W hehehe) cuối cùng bác ấy với em quyết định chỉ dùng 1/2 6H2 thôi kết quả ---> mĩ mãn.
Nghe bác nói bị chặt đầu chặt đít thấy ghê quá.....



Tiểu điệt nghe hóng hớt được những kết luận từ việc đo công suất vừa rồi như thế này:
1/ Hầu hết các amply đều không đạt công suất thiết kế như ý đồ của tác giả (trừ cái của VNartchitec), có thể do các nguyên nhân:
- Hiệu suất OPT không đạt yêu cầu
- Mạch lái không đủ biên độ
- Tầng công suất không dám cho chạy tới chế độ gần bứt đèn (nhiều người đồng ý là ở chế độ này là nghe hay nhất)
Nếu có thời gian, có thể đo lại từng tầng để xác định nguyên nhân, từ đó có thể Mod lại, vẫn kịp cho Sumo.
2/ Các bác đừng nghĩ là dù không đạt công suất thiết kế, vẫn nghe tốt, vì khi nghe chỉ ở mức âm lượng nhỏ. Vì nếu không đạt công suất thiết kế vẫn nghe tốt, thì nếu đạt công suất thiết kế sẽ nghe tốt hơn. Vì khi đó, ít méo hơn.
3/ Ngoài méo bậc lẻ, còn phát hiện amply PP có méo xuyên tâm
4/ Chạy chế độ 5 cực có thể cho công suất tới gấp... 3 lần chế độ 3 cực.
5/ Có hồi tiếp, ngoài việc giúp amply ít méo hơn, còn giúp nâng công suất hiệu dụng của toàn mạch. Vụ này các trưởng lão GVteam tỏ ra đắc ý nhất. Vì mấy lão này cổ súy cho trường phái có dùng hồi tiếp nghe mới hay thay vì ủng hộ trường phái không dùng hồi tiếp... nghe mới... méo!



Sao lại đem 550V ra dọa TBG nhỉ ? :lol: :lol:



Cho em hóng hớt tí nhé, không biết là cái amp PP của liên minh Q.7 + Q10 khi đo công suất có được chuyển sang chế độ 5 cực không ạ? Lúc em cắm dây cho thi đấu thì em vẫn để chế độ 3 cực như chủ nhân để sẵn.



Các bác có lộn không đây? Với điện thế 550V ngoài mấy bóng anh KHựa và anh Hai có chọn lựa thì nhiều bóng 6P3C, EL34, 6L6, 6550, KT88 ... không khéo ... nẹt lửa mặc dù data sheet bảo :"Nô bóp lầm"

Với 550VDC B+ em có thể làm nhiều cục amp Pút Pun chạy từ 70W lên đến 100W với 1 cặp bóng như chơi.

Tất nhiên trên chỉ là nói nếu dùng 550V với fixed bias thôi chứ Autobias lại là truyện khác.



Cái máy này có công tắc chuyển 3 cực và 5 cực.
. Khi đo chế độ 3 cực: 22W, chuyển công tắc sang 5 cực: 75w.
Được như vậy phải kể đến tay nghề thiết kế mạch của lão sư hổ mang Viagraless. Nhưng cũng cho thấy bác Ngầu Ky quả là cao thủ quấn OPT



EL34 của EH chạy phe phé Bác Dzê ơi .



Bác chạy fixed bias hay autobias? Như em đã nói autobias thì hao co sông ạ



Vì Tanbinh group không có topic sinh hoạt riêng nên em mạn phép post bài vô đây, số là ở Tân bình có 1 bác nghe nói cũng làm ở hẵng sữa nào đó liên hệ em để mượn bộ ampli TDA7294 với lời hứa hẹn sẽ nhân bản mạch in cho phong trào audio nước nhà, tuy nhiên thời hạn 49 ngày đã trôi qua mà không hề thấy bác ấy hồi âm hay gì gì cả...mà em cũng không biết bác ấy ở đâu để ... đòi.

Vậy kính nhờ các bác Tân bình group giúp đỡ thu hồi chiếc ampli để em còn cho bà con mượn tiếp.

Xin cảm ơn.



Bác Via yên tâm. Bác này TBG nhiều người biết vì thỉnh thoảng bác ấy cũng có ghé TBG sinh hoạt, em cũng có tiếp xúc mấy lần, thấy bác ấy cũng vui và tốt bụng, có lẽ bác ấy "quên" nên chưa trả cho bác đấy thôi, hoặc giả cũng không loại trừ khả năng bác ấy đã mod lại ampli của bác cho hay hơn (theo bác ấy nghĩ) và làm tèo nên chưa dám trả. Nếu CN này gặp mà gặp thì em sẽ hỏi cho bác. Kỳ quá, mượn mà để người ta đăng tìm thế này thì ảnh hưởng uy tín đến TBG.



Cách đây khoảng 2 hay 3 tuần gì đó, em thấy anh Rùm cũng có nhắc anh ấy chuyện này.



Re:

Sáng nay, Tân Bình Group tổ chức cuộc Contest đặc biệt dành cho những bóng đèn pre làm đèn công suất.
Tại giải lần này, hạng tư trở xuống dành cho các bang hội khác.
Mặc dù TBG chỉ có 3 đại diện được cử ra tranh giải, nhưng 3 đại diện này giật hết cả ba giải nhất, nhì, ba.



Re: Re:

bác nhấn nút biến nói thế nào chứ 6h6pi Push Pull của Thomas theo em mới là I sáng nay, nối tầng trực tiếp cho âm thanh mộc và chi tiết ghê gớm...em về bắt chước mod lại con 1626 SE cũng cho nối tầng trực tiếp thấy hay nhưng lại bị ù rât lớn và R cathode 1626 nóng nghi ngút và bốc khói



em độc cô đại bại hôm nay nghe đã khá hơn hôm trước nhiều nhưng....tiếc quá cuối cùng đã bị 6h6pi PP của Thomas bắt xác luôn

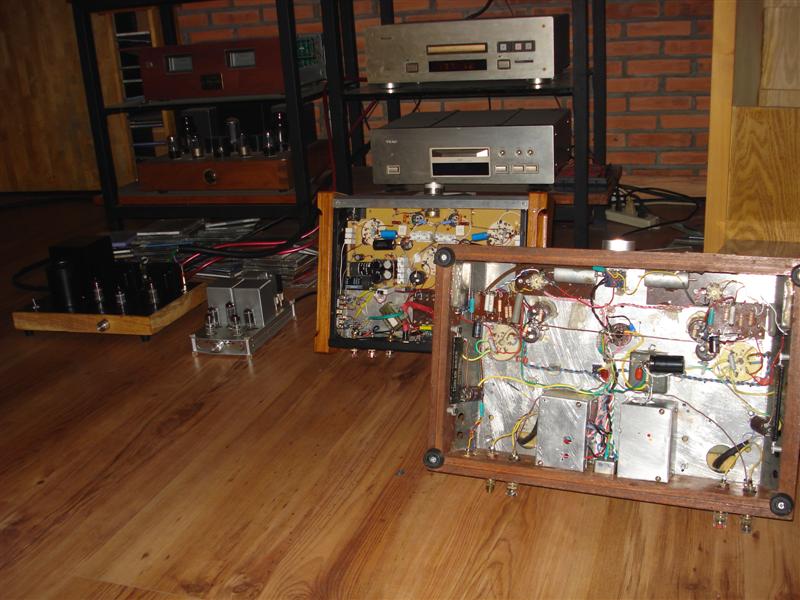

hôm nay TBG có thêm 2 em nữa:
1. GU-50 Se -ẩn danh
2. 5186 SE - ẩn danh
3. Gu-15 SE - SAA



5186 SE



GU-50



chủ nhân và độc cô cầu bại đã nạp mạng sáng nay...
Bác lound-noise đâu, sao lúc ra về lại để dép ??? loussy



Re: Re:

Sao bác không đợi đến 18 ngày nữa rồi active cái post này để "tưởng niệm" 1 năm trời ngủ yên của nó cũng như của TBG.

Chúc mừng TBG trở lại diễn đàn :mrgreen:



Re: Re:

đâu có bác, tụi em vẫn hoạt động linh tinh & DIY nhiều món lắm, chỉ có điều bác nhan_but_bien chê TBG ít nổ quá...



Chúc mừng Anh Chàng Ngớ ngẩn ghé thăm TBG.
TBG vẫn hoạt động ngầm tại RB quán mỗi sáng CN đấy các Bác ạ . Tình hình hoạt động sơ bộ như sau :
1. DIY lover : đang bay ra HN để tổ chức hội thảo chuyên đề Phono và giải đáp các thắc mắc ko biết hỏi ai đối với các dự án bác í phát động . Chủ đề phono này sẽ được bác Diylover kéo dài thêm bằng cách xô viết hóa toàn bộ các bóng đèn . Các dự án đang còn dang dỡ gồm : Dự án OTL dùng 8 đến 16 bóng 6080 mỗi bên ;Dự án push pull dùng bóng quân sự loại quí hiếm gì gì đó với OPT C-core tự quấn ( hình như đã quấn được 1/2 cục) ...
2.Binh4d : Đang chờ cặp củ Altec ship từ hiệp chủng quốc về để setup phòng ngủ trở thành phòng nghe nhìn thuộc hàng khủng long .
3. Thomas : sau khi hoàn thành 6H6PP đang tiếp tục dự án tiếp theo GU15 SE, sau đó sẽ là Sumo GM70 với OPT C-core tự quấn , nguồn choke tự quấn luôn ... và hình như đã chuẩn bị gần đủ kinh kiện để làm 300B theo mạch Audionote kit 1 nữa thì phải . À nghe nói Bác í vừa mới thuê lâm tặc trên Đà lạt tuyển vài cây cổ thụ về là cỡ mấy chục cái chassi gỗ để dành DIY dần dần :lol:
4. Yang : Vẫn đang xúc tiến dự án Sumo 845 , sau hơn 01 năm nghiên cứu hỏi han đã DIY xong board nguồn .
5. Cò con : Sau một thời gian ....giận đèn đã quay trở lại và chuẩn bị quấn lại một bên OPT GU50 bị chạm .
6. Di zô di ra : Sau khi xong cỗ quan tài phono Uesugi , tiếp tục phối hợp cùng Diylover theo đuổi dự án OTL 6080 .
7. HST : Đang đặt hàng ThanhVNS cặp thùng bass, chuẩn bị setup hệ thống loa nhiều đường tiếng dùng active cross , tiếp tục ấp ủ dự án 4P1L push pull, Gu15 push pull .
8. SAA : Đang theo lớp đào tạo từ xa về mô phỏng mạch đèn điện tử Multisim do Cao tăng đắc đạo Nonew trụ trì , đang mod lại con Push pull 6P3C-E theo mạch Altec A-333-A (vì nghe mạch cũ chán rồi) , Ráp lại 300B theo mạch audionote kit 1, quấn thử nghiệm OPT C-core 5K/2.8K-5K ( C-core do Bác DIYlover tài trợ ) , ráp mạch push pull dùng đèn lái làm đèn công suất với OPT tự quấn từ FE choke 22mm. ...
Đặc biệt ông cả Rùm thì sắp tới TBG sẽ họp hội đồng trị sự để đưa ra hướng giải quyết tình trạng Nick RùmBeng bị đóng mạng nhện gần 01 năm nay ... Chắc phại cắt hộ khẩu chuyển ổng qua diễn đàn Ô tô thui :lol: :lol: :lol:
Nói chung các thành viên vẫn còn rất máu nhưng chảy ngầm thôi các Bác ạ



TBG dưới con mắt SAA thật lạc quan và sống động, quả thật là như vậy đấy các bác ạ.
Bác SAA cho một bài report quá xá cỡ và hay nữa. Nhung còn thiếu chỗ HST em mới vừa mod lại 1626 SE nối tầng trực tiếp không qua tụ -> kết quả ngày nào cũng phải dành thêm 2 tiếng nữa để nghe nhạc...

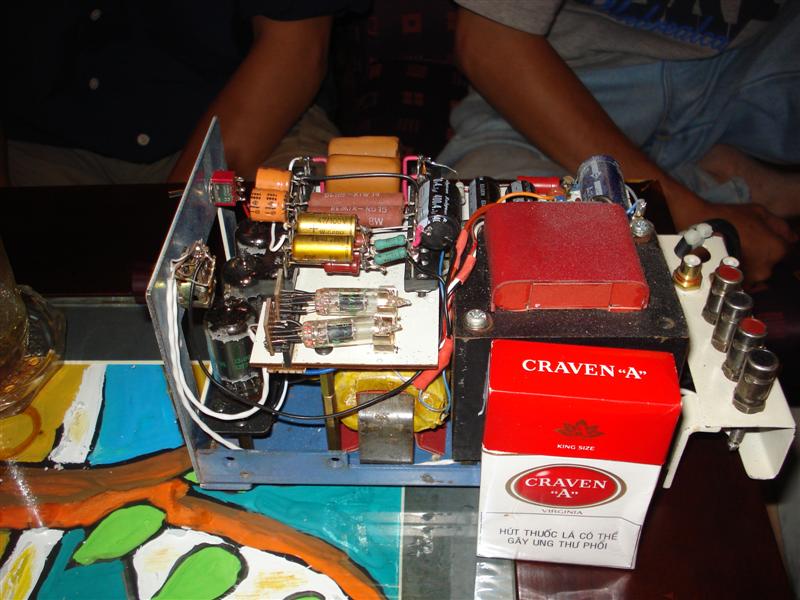

Anh Tuấn ơi! cái này anh làm hả? Nhìn phế quá.



Trong bản báo cáo, còn thiếu tình hình hoạt động của Bomb Specialist nữa anh SAA ơi!
