Bàn về ГУ-50

Lâu nay thấy nhiều bác đã lắp và thẩm âm về ГУ-50, được sự khuyến khích giúp đỡ của một số bạn trên 4 rum tôi mở chuyên mục này để mọi người cùng trao đổi về đèn tuy xấu mã nhưng khá về chất lượng.

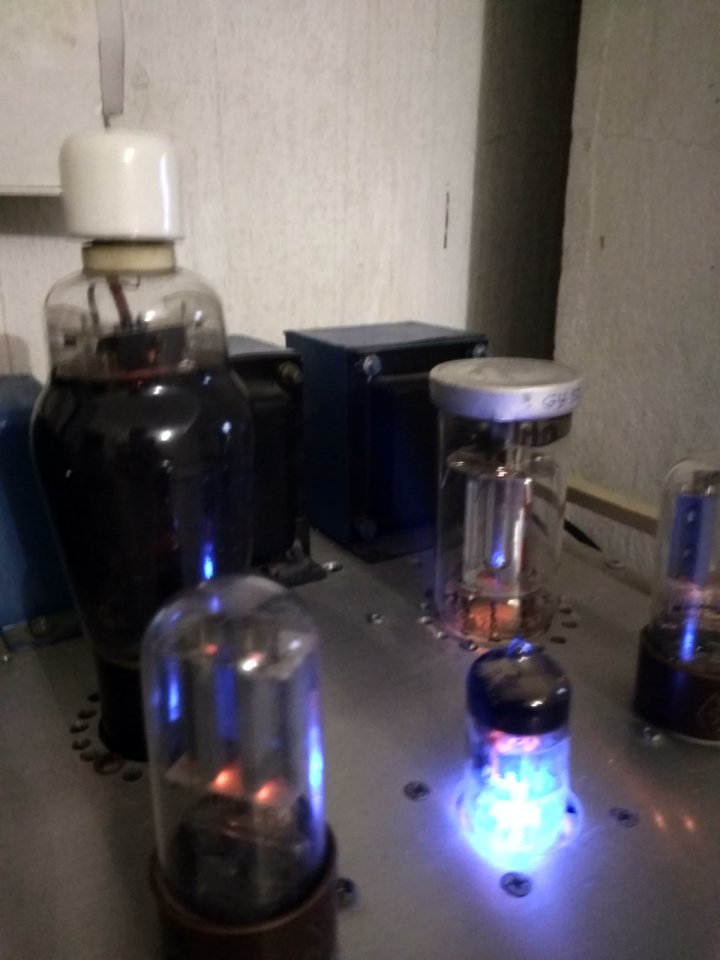

Trong ảnh kèm theo là âm li FD422, tôi tháo 1 vế fd422 ra và cải biên lại theo ГУ-50 (do thời gian có hạn và mọi thứ sắn có tận dụng trên nền fd422 và cũng là chạy để xem thử chất âm của nó thế nào, có đáng để mình đầu tư đồng tiền bát gạo không .
Mời các bậc cao thủ và mọi người vào chém gió.
P/s: Đèn pre: 6H1П - đèn Driv: 6H8C (nguyên của phần FD422, B+ =390v lúc đo cho cả 2 loại, do trước tk cho fd nó vậy, muốn tăng phải cuốn lại nguồn), dòng cho FD =>60mA, cho ГУ-50 => 80mA. FD chạy chế độ 3 cực. ГУ-50 chạy chế độ UL ( so sánh vậy cũng là thể thử - Hiện nay làm thử, hiệu chỉnh).
2 anh hàng xóm đứng cạnh nhau, anh thấp anh cao, nhưng mỗi anh có một thế võ riêng.
1. Về kết cấu thì ГУ-50 có kết cấu chắc chắn, vỏ thủy tinh dày, bền, chân ra ngắn đỡ cong vênh.Anh Hai sản xuất riêng cho quân sự nên ăn chắc mặc bền...Trong ảnh thì nhìn anh lùn không được đẹp, thảo nào mọi người đều thích ... em chân dài

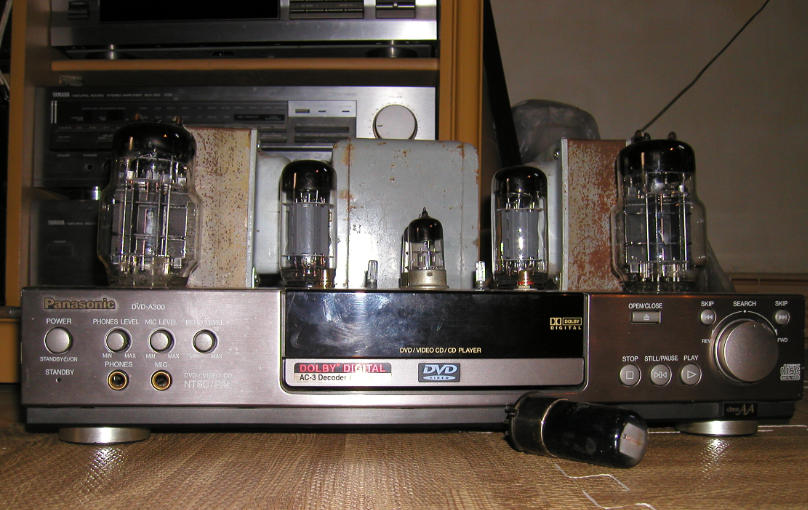

Bác làm tôi nao cả lòng, gửi các bác các ảnh nhưng năm 2003 đến 2005, điều kiện cơ khi của mình quá khổ để chơi:

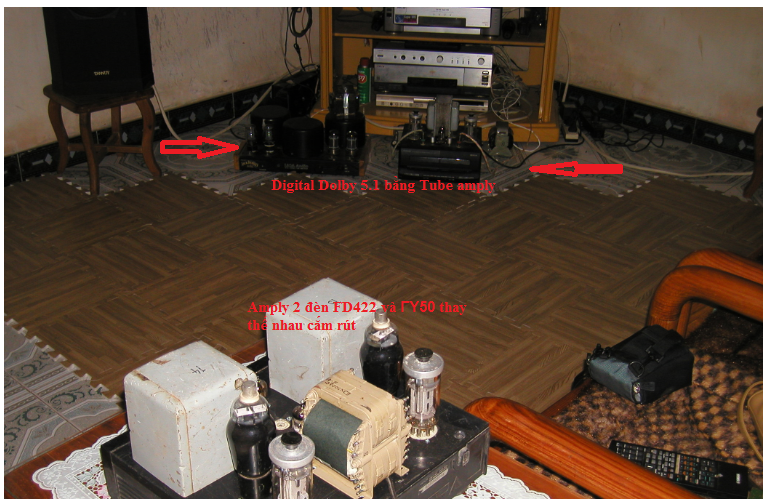

Bộ amply kép FD422 và ГY50 này cắm rút đền công suất, chạy đèn này thì khg chạy đèn kia. Các bác cười vì "Thánh cung cơ khí này ", năm 2003-2006 điều kiện cơ khí rất khó khăn, toàn đi mua các đầu CD hỏng về phá ra làm chassi.
Mọi việc thay đổi khi bác Viagraless khoe cái chassi mang từ Hông Kong về, đẹp kinh so với lúc đó và tôi mới hiểu cái CNC và cắt dây nó lợi hại, đắt xắt ra miếng thế nào.
Bác chủ dỡ cái vỏ nhôm của ГY50 ra nhìn rất đẹp, cầu kỳ hơn, thuê các bác thợ thủy tinh thồi 2 bán cầu thủy tinh áp lên đỉnh ГY50, nhìn đẹp và thanh lịch lắm, chả khác gì KT88

Bác chủ khg nên dùng 6H8C, 9C để drive cho ГY50, sẽ rất kém hiệu quả về độ sắc xảo của âm thanh, đặc biệt bass âm sẽ khg có chiều sâu.
FD422 theo thiển ý tôi, loa bác nào nhạy -100dB, bass drive 30cm và củ bass này cũng phải danh định -97dB, FAN của đèn trực tiếp và chấp nhận chất âm thay vì cả NHÌN hãy chơi vì FD422 nhìn thô quá so với bản gốc 2E22 của Tung soil
ГY50 tôi chơi vài phiên bản:

1. Bản 1 như trong Topic về ГY50 của bqhuy trong 4R này, áp 350 VDC Preudo Triode;
2. Bản 2 dùng 380 VDC, Preudo Triode;
3. Bản 3 dùng 450 VDC, Preudo Triode và đâu đó các bản này tôi đã gửi AE trên các topic lẻ;
4. Bản 4 tôi chưa nói lên đây bao giờ HT=650VDC, Preudo Triode rát nguy hiểm cho đèn drive ( hay gây đứt lưới ), bản này cực hay và AE thông cảm vì lý do đã nói sẽ khg và khg nên nói, ảnh hưởng đến túi tiền AE.



Cám ơn bác Maidanhan đã chia sẻ.
Như trên tôi có nói, đang tận dụng nền FD422 để thử nghiệm và so sánh, xem nó ra sao, cảm nhận về âm thanh thì thấy rằng ГY-50 rất uy lực mặc dù +B mới chạy 390v dòng Ik = 80mA, Bass sâu uy lực, Mid dày dặn ấm, treble cũng khá chi tiết nghe rất dễ chịu, tôi tes thử trên nhạc Bolero, ghi ta nghe rất hài lòng, dễ chịu âm thanh chi tiết uyển chuyển nghe lâu không bị nhức đầu như bán dẫn ...
Sau này tôi dự định làm lại cấu hình để thử với +B khoảng 450v (vì như vậy thì tụ lọc nguồn dễ kiếm.
Dự định cấu hình: Pa1. Mở đầu vẫn là 6H1П, lái 6Э6П và ГY-50, sẽ cho công suất khoảng 13WSE.
Pa2 6Ф5П-E (phần 3 cực làm pre, 5 cực làm drive và công suất ГY-50.
Pa3: Prea => 6H1П, drive => 6П9 và cs => ГY-50
=> Pa3 này có nhược điểm là 6П9 hình thức không đẹp (vỏ sắt) + ГY-50 cũng không đẹp = Xấu toàn tập. Tuy nhiên được chất âm hay.6П9, ГY-50 là 2 loại đèn Nga sản xuất riêng cho quân sự nên ăn chắc mặc bền âm thanh cũng được (độ nhạy của loa đang thử trên 90db)
Mời các bác n/c.
P/s: Ở nơi tôi việc đặt thổi thủy tinh như bác Mai nói khó thực hiện (chả có lò thổi thủy tinh nào).
Tôi đang cần mấy cái núm nhựa đen lắp trên đầu đèn, bác nào có không dùng đến có thể cho tặng trao đổi (giới mọi hình thức) để sản phẩm trông dễ coi, xin cám ơn trước.



- Bác nên chú ý chỗ này, ГY-50 khg bao giờ SE class A cho đc 13W, giỏi lắm đc 7W, khg nên viết quá, AE khác làm hay theo sẽ thất vọng dù tôi tin là Topic này của bác sẽ khó mà nhiều người tham dự ( ít ra có 3 topic về nó từ 2005 đến này rồi );
- 6Э6П l à đèn 4 cực thuần túy đúng nghĩa ( Tretode ) nên rất ít ứng dụng trong Audio, lý do: Thường Ua tăng Ia tăng theo nhưng trong đền Tretode, có những đoạn Ua tăng nhưng Ia lại giảm ( Lý thuyết cơ bản );

6П9 chế tạo có đoạn móp trên cùng để cố định phần thân thủy tinh bên trong nên nhìn đẹp cân đối hơn 6A9G của Mỹ. Đèn này sản xuất ứng dụng trọng Tivi trc đây nên nhiều ưu điểm. Bác mua hộp sơn xịt màu nhũ vàng phủ lên nhìn đẹp lắm. Nó xấu bởi màu đen nên khg gây ấn tượng. Các bác tham khảo hình:



Phương án cuối có đặc điểm là 2 đèn 5 cực trong mạch nên có thể làm âm thanh sáng nhiều, cần chọn áp Uak 6П9 hợp lý.

Đặc tuyến phần ba cực của 6Ф5П-E rất đẹp.

Cái núm này để hỗ trợ kéo rút, tôi còn 3, 4 kg chả nhớ để đâu, tìm đc bác ở Hà nội qua tôi mà lấy vài cái. Nhưng như đã nói, bác xé cái vỏ nhôm đi, nhìn sẽ đẹp hơn rất nhiều. Nó kết cấu như thế để phục vụ khối công suất Rada trên thiết bị hàng không, tàu thủy hay bị nghiêng lắc nên ГY-50 đc định vị trong 1 ống chassi kèm đế và núm để hỗ trợ nhấc ra vào.



Hôm trước tết dọn đồ tôi tình cờ đọc được trang viết về GU 50 (khi đang ở lính ) ngươi Nga thiết kế gu_50 trong máy p405 công suất 25w se Gu50 dùng trong quân sự, mà dùng trong quân sự thì thời gian là liên tục.

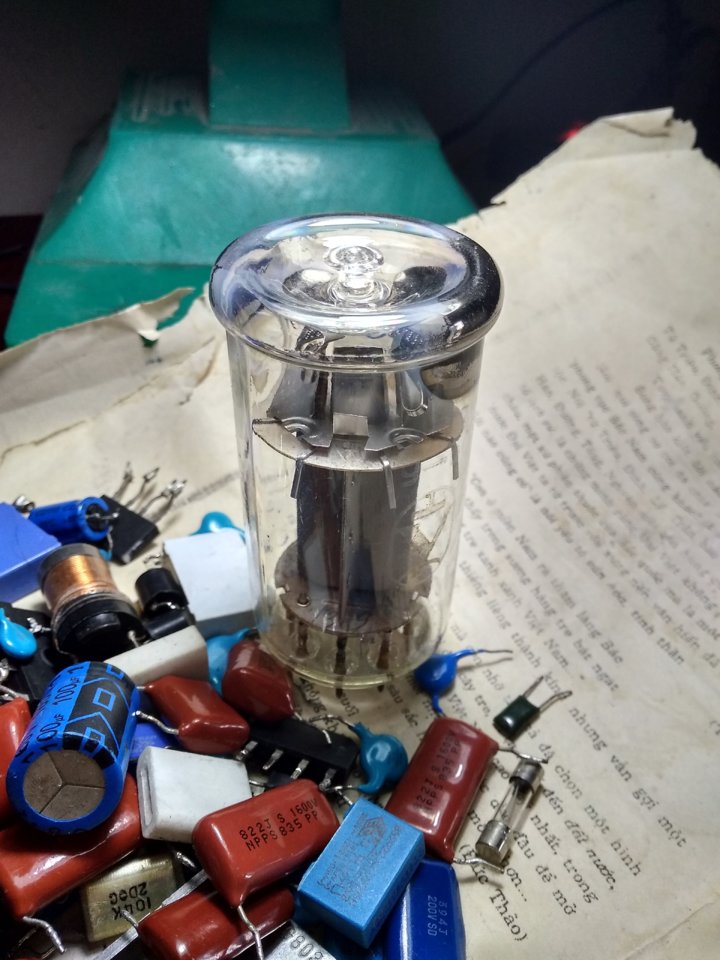

Đèn đã tháo vỏ nhôm đây bác, nhưng nhìn cũng trơ trơ trọi lắm. Bác cố gắng tìm giúp tôi mấy cái núm, có dịp ra HN tôi quá lấy, hoặc nhờ người lấy giùm.



Sao pot mà ảnh không hiện lên nhỉ



Bác nhầm rất cơ bản: Audio Class A và máy phát ( transmitter ) class AB, ClassB, or C khi đó là chế độ truyền tin chỉ cần có đc thông tin truyền đi ( On Air ) đủ lớn để phía kia thu nhận ( Receiver ). khi đó nó hoạt động chắc chắn ở chế độ 5 cực, Ua# và rất # Ug2.
Của bác là Audio class A, tất nhiên để cần công suất, bác cho chạy Pentode khg ai cấm bác nhưng chắc chắn âm thanh sẽ nhiều âm cao.



P405 chạy Gu-50 SE clasA đó bác. Còn đây là Gu50 đã tháo vỏ nhôm trên đỉnh. Có vỏ nhôm và núm, đèn trông cao hơn và dễ coi hơn, còn khỉ mình sơn đèn 6p9, lúc chạy nóng sơn có bị biến màu không ?

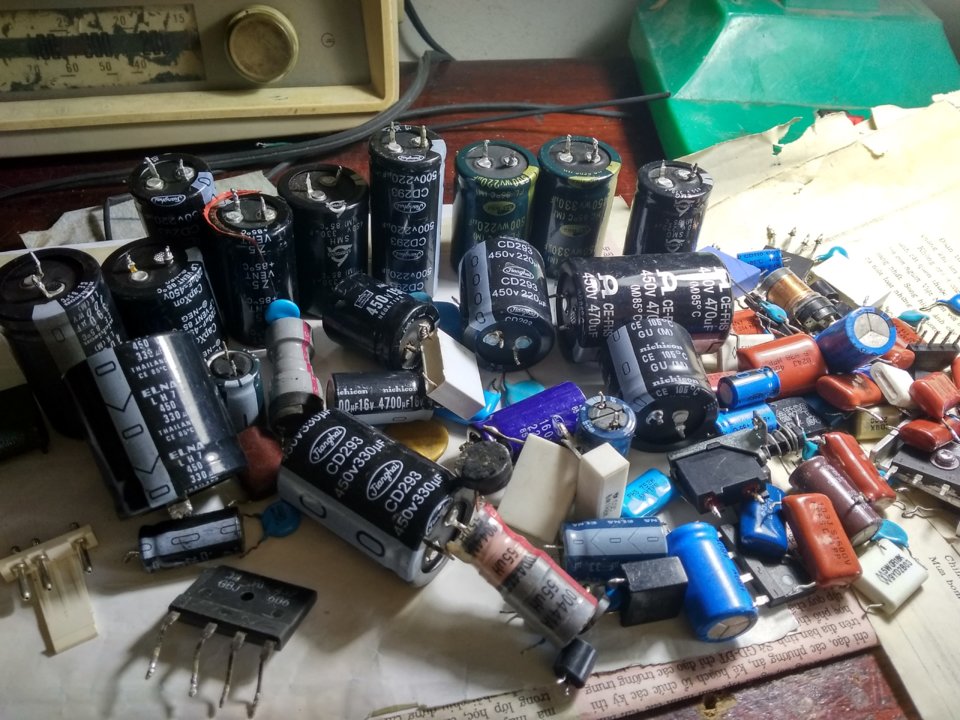

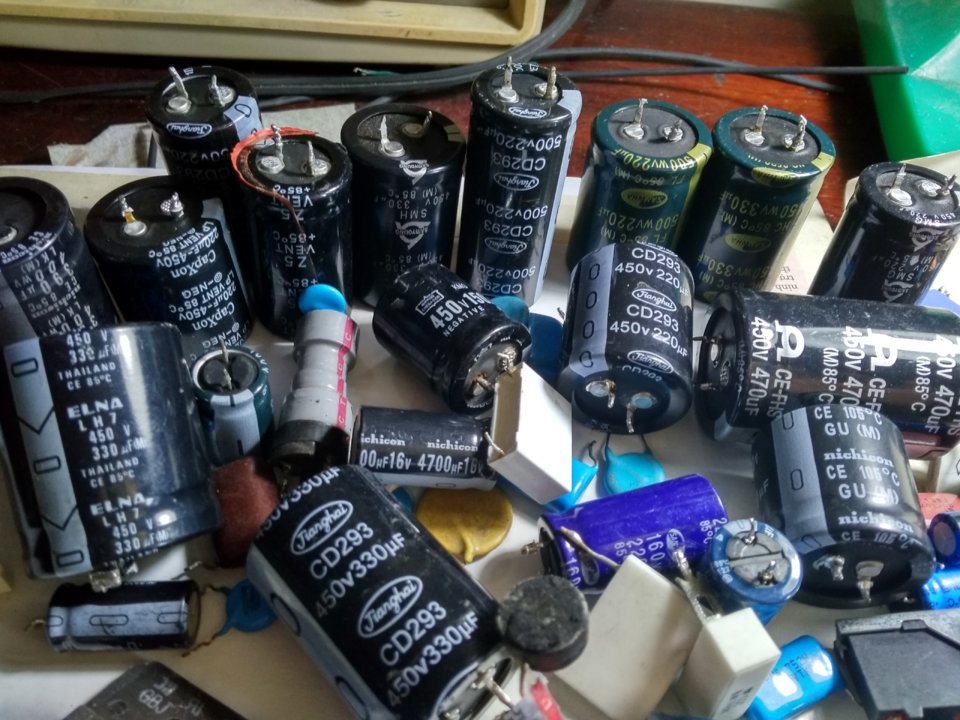

Chuẩn bị linh kiện cho Gu-50, tụ có v cao nhất là 500v, còn lại là 450v...



Bác tin hay khg tin tùy bác, ГY-50 tiêu tán max là 40W, classA hiểu nôm na là 1/4 công suất này nếu lắp ghép tốt, công suất đẩy, gain đầy đủ.
Tôi chơi ГY-50 PSE, HT cờ 600VDC nhưng cũng chỉ hy vọng 10W thực max.



Mà tài liệu người Nga thập kỉ 70 kèm theo máy đó bác, hay là khi làm việc ở tần số cao và âm tần nó khác nhau, kể cũng lạ. Còn tàu nó đã lắp amp Gu50 13w SE (tất nhiên là amp SE thì chỉ có classA để không bị méo). Theo data thì P tiêu tán ГY-50 =40W, mà Nga nó ráp 25W SE kể cũng lạ.

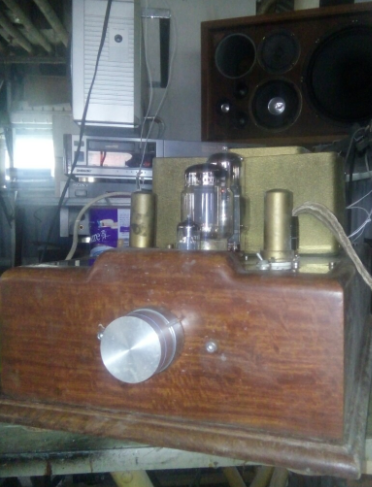

Amply tôi dùng 11 năm rồi sơn có phai đi nhưng bác nhìn hình đó, mới chụp tháng trc, chưa lau chùi gì. Lọ sơn rẻ ấy mà.



Bác làm đẹp đấy, sơn lâu rồi mà nhìn cũng đẹp.
Có lẽ tôi sẽ chốt Pa2 dùng 6Ф5П-E vỏ thủy tinh cho nó đẹp, hơn nữa đèn này thấp hơn 6П9 nên cân đối với ГY-50, tôi sẽ thiết kế cho Pout khoảng 10W, mình cũng chỉ nghe cỡ đấy là tưng bừng rồi Hôm thử theo cấu hình 422, tôi ngại sửa nền sẵn có của 422, mà thấy âm thanh nghe cũng rất pê, nghe thử khoảng 30p thấy gu nóng hơn fd rất nhiều (dòng cho fd =60mA, Gu >80mA nên nó nóng là phải) chiết áp để 9h mà âm thanh tràn đầy phòng 35m2.



Bóng này hay,
em dùng 6sn7 nửa tầng đầu làm pre nối tầng trực tiếp cho nửa tầng sau làm driver (Lái kiểu mạch sun), Gu50 em chạy áp 350v dòng em đẩy lên 100mA.



Bác thế là bạo dạn, khg bị gò bó bơi tên tuổi hãng này, hãng kia. Âm thanh của nó vươt trôi, hình thức chưa bắt mắt. Nếu bác thay đổi bác báo tôi, tôi gắng hỗ trợ bác vài bộ đèn hay để bác chia sẻ lên đây cho khách quan.6SN7 là đèn đc giá, nhưng hầu như khg bao giò tôi dùng dù rất sẵn trong nhà ( tương đương ).
Bác ở Bắc hay Nam?



Dạ cháu ở ngoài Bắc chú ạ (Hải dương ạ), chú ở Bắc hay Nam ạ ? cháu cảm ơn nhã ý của chú. Cháu làm cũng vì mong được trải nghiệm các loại đèn khác nhau, Cháu thấy đè Nga khai thác tốt nghe rất ổn



Tôi ở Hà nội, Hải dương có gần chỗ bánh cuốn Thấu cũ không? Bánh cuốn chỗ đó ngon, trc khi Bánh đậu xanh đc nhiều người biết đến, bánh cuốn của hàng đó và hàng cơm Xồm đường 5 đc nhiều người biết. Tôi là thực khách khá thường xuyên chỗ đó trc đây.

Không phải để trải nghiệm, nâng cấp đèn drive lên cho tiếng thuyết phục hơn, thời nay ai cũng bận khg nhiều time để thử, cần làm 1,2 bản chốt và nó phải hay xong là dừng, tập trung xử lý cho nguồn tín hiệu CD, LP, LD, cassette, R2R cũng bằng đèn, FET ....



Dạ, cháu ở quê cách thành phố nên ko biết những địa điểm chú gợi ý ^^. Xét về phía bản thân, thì cháu thích làm amply đèn hơn là nghe nhạc, làm xong 1 bóng cháu lại lên kế hoạch làm bóng khác ^^, cho nên là thích DIY amply đèn, tại sao thì không rõ ạ, xong 1 sản phẩm cất tiếng là thấy vui vẻ phấn khích, kiểu chinh phục được ).
Vậy chú có thể gợi ý phương án tốt hơn (6sn7 nối trực tiếp 6sn7 lái gu50) không ạ ?



Vừa rồi tranh thủ dùng 6f5p : phần 3 cực làm pre, phần 5 cực làm drive cho GU 50. 3 cực và 5 cực lắp trực tiếp, tín hiệu đưa sang GU50 qua tụ, âm thanh nghe được khá ổn 3 dải, tuy nhiên trở tải của 6f5p phần 5 cực rất nóng (dùng 5 trở 25k mặc //, mỗi trở 2 w vì không có trở công suất (chạy dòng Ik=Ia=40mA). Như vậy p/a này phải tạm dừng. Chưa thử 6e6p và 6П9 (vì chưa có trở công suất đủ lớn).
Dùng 6H1П mắc theo kiểu SRPP (chạy Ik>7,5mA) đẩy sang GU 50 nghe rất hay, mà lại không phải loay hoay tìm trở P lớn.
Với 6H8C (SRPP) đẩy sang GU50 âm thanh so với 6H1П thì cũng gần ngang nhau (tiếng 6H8C sáng hơn chút) GU-50 chạy 400vdc dòng Ik=85mA chạy (hiện chỉ có nguồn đến 400v, biến áp mới chưa cuốn) chế độ triod.
Chạy thử mấy bóng hiện có để so sánh, báo cáo các bác



Bạn này tuy còn trẻ nhưng từ năm ngoái tới giờ trình độ lên rất nhiều từ những đèn đơn giản xong đã tự lắp ráp, trải nghiệm qua rất nhiều loại đèn theo chiều hướng ngày càng đi lên ngày càng cần trình độ cao... Và bạn ấy cũng có thái độ rất đúng mức...
Từ đèn sợi đốt gián tiếp giờ bạn ấy đã chuyển sang làm về đèn sợi đốt trực tiếp..... Và đang có hướng làm hẳn 211...( khéo bạn ấy đã làm xong rồi...) chứ không loanh quanh mấy cái bóng truyền thống...
Xin chúc mừng bạn và chúc bạn ngày càng phát triển.... Có khi rồi có lúc mình cũng phải mò đến nhà bạn để tầm sư học đạo.... Mong lúc đó giúp đỡ nhau nhé...



E nói rất thật nên khg nên tự ái nếu tôi viết thế này:

E chinh phục thì khg ai cấm em và khg ai có quyền ấy nhưng nếu em khg lấy âm nhạc để làm chuẩn thì em khg có đích để đạt tới: Tại sao mạch này khg đưa Contrabass lên đc dù HSKĐ lớn? Tại sao tiếng Violon mạch này bị chói trong khi Violon ai chơi rồi đều thấy phổ âm của nó rất dễ lọt tai? Tại sao tiếng trống cái của giàn trống mạch khg làm cho ta phân biệt đc trống điện tử và trống cơ? Tại sao tiếng kim khí của nhạc cụ khg chí chát như gặp ngoài đời....
Khi em ghép một mạch điện tử, trừ bán dẫn em ghép sai chân khg chạy chết ngay, còn tube em ghép đúng mạch, sai chế độ ( Class A, B như dự kiến ) nó vẫn chạy, vẫn cho tiếng động ở loa. Điều này làm nhiều người vui vẻ hả hê khi lắp amply đèn lần đầu ra tiếng động ( em đã lắp nhiều rồi chắc em ít bị cảm giác đó ) và trở nên coi mọi việc quá dễ ta cũng như ai , nhưng đó là do đèn có độ tuyến tính rất cao em ạ. Chế độ 6H2П-EB và 6H23П=ECC88 khác nhau rât nhiều về chế độ, nhưng nếu ghép tụ, mạch em dùng ECC88 em thay thế cắm rút 6H2П-EB nó vẫn ra tiếng và tiếng 6H2П-EB nhỏ hơn ECC88 dù 6H2П-EB có độ khuy ếch đại lớn hơn và tiếng khg thấy méo. Nhưng mạch thiết kế cho 6H2П-EB đúng tiếng rất to...
Năm 2005 tôi một thời gian bị mất ngủ, có nhiều đêm khg ngủ đc lôi các loại đèn ra ngắm nên hiểu đoạn tôi bôi đậm.
Ghép DC direct 6sn7 nối trực tiếp 6sn7 lái gu50 là một việc đơn giản em ạ. Sẽ vẽ mạch gửi sau.
Em nên ghép thử 6H8C DC sang 6C4П-EB và đẩy cho ГY50 em sẽ thấy sự khác biệt lớn lao. Cho tôi rút lại lời đã viết hỗ trợ em các đèn đặc biệt nhé, các đèn khác thì ok.



Ý bác là dùng trở 25K, 2W đấu // à? Tôi chưa gặp giá trị 25K này trên thị trg nhưng bài học cay đẳng của tôi về trở 2W năm 2008 khi lắp 6528 đèn cực hay của Mỹ: Rk của nó tôi cũng ghép từ trở 2W này đâu // và 1 trong con trở này nó chết ngậm, tức là lúc nó chết lúc nó không làm đèn khg ổn định và làm chết nhanh hơn con 6528 theo nghĩa vừa bật công tắc, 1 vế 6528 đã khép dòng luôn và luôn vô tình bằng giá trị bias mình cần nên cứ lấy nó làm chuẩn cho vế kia và do quá lâu khg phát hiện đc , chết vế còn lại vì cứ chỉnh vế đó. Đèn này các bác tra mạng khg rẻ tý nào.

Và khi bác ghép DC mà đèn sau là 5 cực công suất, các bác để ý hộ con trở gánh 5 cực công suất càng lớn càng tốt so với tính toán mà tốt nhất là trở công suất màu xanh của Liên xô cũ do trong giai đoạn hình thanh DC chuẩn của 5 cực, dòng qua Rk từ nhỏ dần đến danh đinh trong khi Áp Anode lại từ Lớn nhất B+ xuống danh định nên có 1 thời điểm trung gian Ia thực tế rất cao do với I danh định. Mà trở TQ khg sẵn sàng cho điều ấy.

6H1П là dòng cho tiếng ngọt ngào so với 6H2П nhưng âm tone cúa nó không có cá tính nổi trội và nó hay hơn nhiều dòng ECC81 Amprex, telefundken, phillip vỏ giấy in mới tinh mới toe trên thị trg đang bán, mà mấy hãng này đâu có sản xuất đèn nữa.
Tôi khg hâm mộ ГY50 lắp Pentode, năm 2006 nghe bộ PP ГY50 của bác ngoài Chương Dương Độ thấy ớn, bass nặng kinh khủng khiếp. Các điều đã nói trong đây về ГY50 toàn Pseudo Triode.



Cảm ơn chú, chú nói rất đúng, quả thực là hiểu biết của cháu về đèn thực rất hạn hẹp và cháu mới tìm hiểu hơn 1 năm nay thôi chú ạ.
Thành thử là cháu cũng vừa làm vừa rút ra kinh nghiệm, về cơ sở thì cháu dựa vào máy đo để xác định thông số amply, còn về phần âm thanh, nhạc tính, độ động hoặc âm hình sân khấu thì(khác hoàn toàn với đo đạc)...chủ yếu là cảm nhận cá nhân và còn tuỳ vào hệ thống
Cháu hoàn toàn hiểu chú là người có cực kỳ dày dặn kinh nghiệm nhiều năm khai thác các loại đèn, vậy có gì khó khăn mong chú giúp đỡ,
Về phương án chú đưa ra, nếu có duyên cháu sẽ thử xem sao chú ạ
Dạ cháu xin phép trả lại topic cho bác chủ: Gu50
Chúc bác chủ sớm hoàn thành và lựa chọn được phương án mình thích.

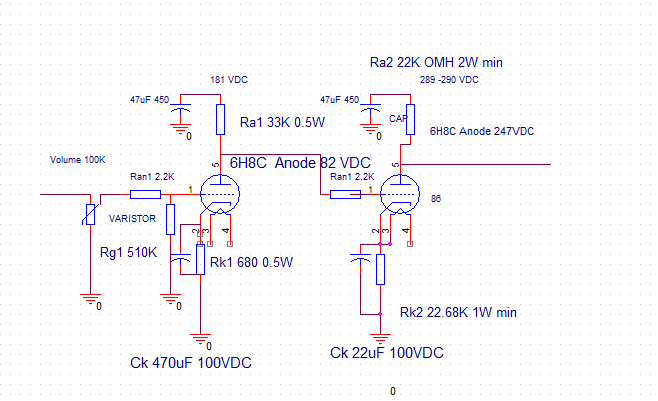

Em như thế là dũng cảm biết mình biết ta, đây mạch như đã hứa
