Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

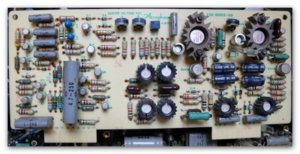

Pow P300S có 2 cái bo công suất (đoán thế vì thấy nó gắn gần mấy con sò) trái phải giống y chang như nhau



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

Pow P300S có 1 cái bo nì



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

Pow P300S, cái bo cuối cùng



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

Còn mấy cái bo khác gắn vào mấy cái volume, cần chỉnh, .... mình chẳng biết gỡ nên không chụp hình cận cảnh được. T xem mấy hình trước xem sao nhé

Thân



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

Em cảm ơn anh Hiền nhé!
Phúc đáp thịnh tình của anh, dưới đây là hình chụp "áo khoác" của em T-100 [cũng là loại áo khoác mà hãng Accuphase may cho các em C-200(S) và P-300(S)]



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

đây nữa ạ:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

và đây nữa:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

more:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

and more...



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

and more...



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

more...



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

and the last!



Re: Bộ ba huyền thoại...Hình C-200S, P-300S của bác Wildbird!

Bác chim hoang phối ghép đồ hợp lý đó. Tuy nhiên, em nghĩ là JBL L112 sẽ hợp hơn JBL E100, không biết có đúng không bác? Thế còn 2 em loa Nhật ghép với cặp này thế nào ạ, có được như cặp L112 không ạ? Bộ này mà đi với loa sản xuất khoảng trên dưới 10 năm trở lại đây ít phát huy được cái hay, thường là theo kiểu trống đánh xuôi kèn thổi ngược...



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

Anh Hiền ơi!
Lần lượt, cả P300 của em và P300S của bác cùng có hai Driver board có ký hiệu là 710-0005-00:

VR1, 5K Bourns 25-turn offset adjust, 3296P-502-ND, x2
VR2, 200-ohm Bourns 25-turn bias adjust, 3296P-201-ND, x2
C14, 47µf 16V Bipolar axial x2 (150µf 16V BC Components SAL-123 solid aluminum axial, 4288PHCT-ND, x2)
(install negative capacitor lead towards R40)



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

...cả P300 của em và P300S của bác cùng có MỘT Power Supply board có ký hiệu là 719-0008-00:

C11-C12, 330µf 80V axial x2 (470µf 100V, BC Components AML138, 4262PHBK-ND)
C3-C4, 1000µf 10V axial x2 (4191PHCT-ND)
C15, 470µf 35V axial (470µf 40V, 4230PHBK-ND)
C5, 4.7µf 50V -
C6, 10µf 50V -
C9-C10, 10µf 35V x2 (All four [C5, C6, C9, C10] replaced with 10µf 50V, 4236PHCT-ND, x4)



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

P-300 của em KHÁC P-300S của bác DUY NHẤT MỘT BOARD. Đó là Protection board 720-0001-00. Còn của bác em không nhìn thấy mã số vì bị khuất)

C8, 3.3µf 35V axial (3.3µf 50V Panasonic FC radial, P10314-ND)
C9, 3.3µf 50V Bipolar axial (3.3V 50V Panasonic SU Bipolar radial, P1198-ND)
C10, 10µf 35V Bipolar (10µf 50V Panasonic SU Bipolar radial, P1187-ND)
C3, 220µf 10V Bipolar axial (220µf 10V Panasonic SU Bipolar radial, P1156-ND)
VR1, 10K Bourns single-turn protection adjust (may be 47K pot on older style boards) (50K=3386H-503-ND, 10K=3386H-103-ND)



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

Như vậy, "nội y" P-300 của em KHÁC P-300S của bác ở Protection board. Bên cạnh đó, còn một sô khác biệt nữa:
- Sò của em là Toshiba (của bác em không đoán được tên hãng sx);
- Phần sò công suất của bác có thêm mấy em gì đó màu trắng;
- Biến áp nguồn của bác được chú thích các núm chỉnh bias và center voltage.



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

KẾT LUẬN: Của bác là P-300S. Và của em là "pre" P-300S. Chứ không phải P-300 (trơn)!
Trên ảnh có thể nhìn thấy rõ dòng chữ "S-Improved Accuphase". Nhưng sau P-300 lại chưa có chữ "S" :mrgreen:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

Bác cứ suốt ngày rút ra cắm vào thế này..mấy cái slot nó "doãng" ra..tiếp xúc ko tốt - Nghe không "phê" nữa đâu! :lol:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

S.A ơi! Mấy cái ảnh này chụp lâu rồi, từ hôm đầu tiên mang về nhà anh tháo hết board ra để vệ sinh cơ mà! Hôm nay mới có dịp show lên so sánh cho biết thôi! Nghe vẫn "phê" lắm!
P.S Khổ thế, bản tính tò mò nhưng Bách Khoa thì không học lại đi học Luật! :mrgreen:



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

Một bác khoai Tây bên Karma vừa có một post khá hay. Bác ấy ghép ngay em vào nhóm "Accuphase obsessive"!

http://www.audiokarma.org/forums/showth ... 589&page=3



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

Nếu anh Hiền cần SỐ ĐO KÍCH THƯỚC chính xác thì mai em sẽ gửi anh.
Anh ráng kiếm gỗ "đèm đẹp" một tí nhé! Em thấy gỗ SỒI có vẻ hợp...



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

T cho mình xin kích thước của cái vỏ này nhé, kể cả độ dầy của vỏ luôn.

Mình tính làm bằng gỗ thường thôi nhưng sẽ dán gỗ lạng bên ngoài (có thể sẽ sử dụng gỗ lạng bằng gỗ sồi) vì nếu sử dụng nguyên miếng gỗ sồi thì phải xử lý mấy cái lỗ đinh

Thân



Re: Bộ ba huyền thoại...Hình C-200S, P-300S và vỏ gỗ!

bộ dàn của bác thật đẹp...mình cũng đang trên đường "săn" đồ đây bác ạ...
