BACL cowking ps500 cần hỏi( e xin nhờ Mod mấy hôm)

• Buy now for 0 VND
• Gửi tin nhắn tới người đăng bài

Tên mặt hàng: Cowking ps500
Tình trạng, mô tả:
Giá bán:
Khu vực:
Điện thoại:
Giao hàng:
Ảnh chụp thực tế

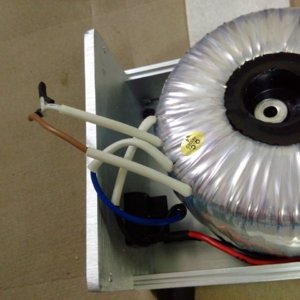

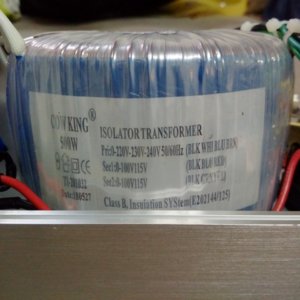

Thông tin thêm: xin chào các Bác, e hơi mù kỹ thuật nên nhờ các Bác: e có bacl Cowking 500va như hình, hiện tại có sẵn đầu ra 220v dây đỏ + đầu ra 100v dây xanh lá cây. E thử dây xanh lam thì cũng là 220v. E muốn nhờ các Bác chỉ giúp, BACL NÀY có đầu ra 115v hay không ạ? Và dây màu vàng hàn đấu vào dây màu đen là sao ạ?



Hi,

Dây đen và đỏ hay đen và vàng...115V a ơi.



E k rõ dây nào của sơ cấp và thứ cấp, e ghi thế này cho rõ:
E có 2 ổ cắm, muốn đấu sao ra đc 1 ổ là 220v, 1 ổ là 115v thì phải đấu thứ tự số dây như thế nào? ví dụ: ổ 220v đấu dây số 1 vào cực + số 2 vào cực - ; và ổ 115 .... Và đang có 1 dây vàng hàn nối sẵn vào dây đen, thì có phải tách mối hàn ra không ạ?



Em cần mua BACL loại này ai có ko ạ?



Không có Bác nào hiểu rõ kỹ thuật vào chỉ giúp E cái ạ?



Như vậy muốn lấy 220v ở cuộn thứ nhất thì dùng 1 dây đỏ(7) + 1 dây xanh lam(6) nối vào 2 cực ổ cắm; và lấy 115v ở cuộn thứ 2 thì dùng 1 dây đen(2) + 1 dây vàng(4) đúng không ạ?



Lấy đồng hồ ra đo là chính xác và đơn giản nhất ! Chỉ không biết nó có cách ly không thôi ? Thì lại phải kiểm tra bằng tay. Mình nghe nói, đối với biến áp cách ly, nếu tay sờ vào chỉ một dây thì sẽ không bị điện giật.



Nguyên bản thì dây số 5 đc hàn đính vào dây số 4, và dây số 7 nối dây số 2 vào 2 cực ổ cắm đc điện 220v; dây số 3 nối dây số 2 vào 2 cực ổ cắm đc điện 100v.
Bây giờ e muốn dùng cả điện 220v và điện 115v, e thử dùng 2 cặp dây đen-vàng(2-4) và đen-đỏ(5-7) nối vào 2 cực ổ cắm thì ra cả 2 là điện 115v, giờ e k biết đấu nối kiểu gì để ra điện 220v ở ổ cắm còn lại.



Có Bác bảo e nối dây số 7 và số 2 vào 2 cực ổ cắm để lấy điện 115v; nối dây số 5 và số 4 vào 2 cực ổ cắm để lấy điện 220v, e đã thử nối theo cách trên; lúc này sẽ còn 2 đầu dây không dùng đến là số 6 và số 3( cách này e thử thì cả 2 ổ cắm đều không có điện)

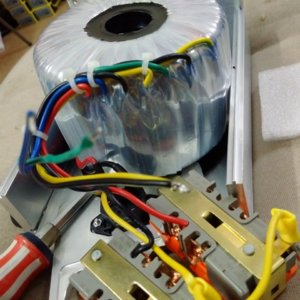

Như hình e đánh dấu số thứ tự ạ.



Bác đưa hình lên thì thấy nó hướng dẫn hết rồi, nhưng bác chỉ chụp hình phần hướng dẫn sơ của cuộn sơ cấp thôi, còn cuộn thứ cấp chỉ nhìn le lói chút ít thì làm sao mà hiểu được ?



Em chưa dùng qua loại này nhưng nhìn hình bác chụp và thông số trên label thì có thể là như vầy:
-Phần primary (sơ cấp - vào) là mấy dây có bọc seal trắng chống cháy, bác không cần quan tâm đến chúng vì nhà sản xuất đã đấu sẳn input 220v.
-Phần secondary (thứ cấp - ra) có 2 cuộn riêng biệt nên có để ra được 100-115 hoặc đấu nối tiếp để có thêm 215 (hoặc 230 cũng được)
-Theo đánh số của bác thì em đoán dây số 1 là màng chắn tĩnh điện giữa cuộn sơ và cuộn thứ, nó được đấu vào chân Ground (mass- cực giữa của ổ cắm) của cả đường vào và ra, cái này bác có thể dùng volt kế để kiểm tra rất dễ, thường dây này có 2 màu xanh lá+vàng
*** (bác phải kiểm tra và chắn chắn dây này có phải là dây đấu vào mass trước khi làm tiếp các bước tiếp theo, nếu không đúng thì nên dừng lại và sẽ trao đổi thêm trước khi tiếp tục) ****
- số 2 nối số 3 để có 100v
- số 5 nối số 7 để có 115v
- để có 230v bác cần thêm một dây nối từ số 4 qua số 5. Sau đó câu số 2 và số 7 để có 230v
- tương tự để có 215v thì nối số 3 qua số 5, sau đó câu số 2 và số 7 để có 215v
*** chú ý: giữa 215 và 230 bác chỉ được chọn 1
*** trong bất cứ mức điện áp đầu ra nào thì dây số 2 và số 5 là dây Neutral-dân gian hay gọi là dây nguội - các dây còn lại 3-4-6-7 là Hot - dây nóng)
*** Em thấy chỉ có 2 cặp ổ cắm, nếu bác chọn cả 3 mức điện áp đầu ra thì phải có thêm cặp ổ thứ 3 hoặc có thể dùng kìm để cắt rời 2 lá đồng 2 bên hông nối giữa 2 ổ trong cùng 1 cặp (phần mass không cần cắt) ***
*** điều quan trọng nhất là nếu có cháy nổ gì thì bác đừng kiếm em nhé .... hihi



Dây số 1 theo e đánh số thì nó đúng là dây nối vào chân ground của 2 ổ cắm ạ!



Vậy bác có thể tiếp tục các bước tiếp theo rồi ạ. Nếu bác chọn luôn 3 nguồn ra em khuyên là nên chọn 100-115-230 và nhớ cắt rời 2 miếng đồng bên hông của một cặp ổ nào mà dùng 2 nguồn khác nhau nhé.



E chỉ cần 2 nguồn là 230v và 115v, E có thắc mắc như sau:
- số 5 nối số 7 để có 115v
- để có 230v bác cần thêm một dây nối từ số 4 qua số 5. Sau đó câu số 2 và số 7 để có 230v( Số 5-7 đã đấu vào 2 cực ổ cắm để lấy điện 115v, như vậy số 4 trùng số 5 có thể chập làm 1 rồi đấu vào vị trí cực của ổ cắm không? tương tự dây số 7 sẽ đấu vào 1 cực ổ cắm rồi từ vị trí này lại nối vòng sang cực ổ cắm còn lại?



***nếu bác đã có sẳn số 5 nối số 7 để có 115v ở riêng 1 ổ cắm.
***việc còn lại là chập số 4 và số 5, đấu kỹ lại và quấn băng keo bảo vệ (không nối nó vào đâu cả nhé, chỉ quấn chập lại cho chắc và quấn băng keo hoặc co nhiệt)
Sau đó nối dây số 2 vào cực Neutral của ổ cắm 230v. Và câu sợi số 7 từ ổ cắm 115 qua cực Hot của ổ 230.
***Vậy là bác đã có 115 và 230
Việc này cũng giống như mình hay nối hai viên pin 1.5v lại để được 3v thôi ạ.

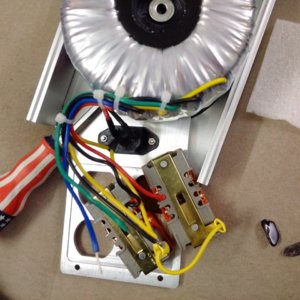

View attachment 432662 View attachment 432661 View attachment 432660

E bị mâu thuẫn chỗ này: đã đấu số 5-7 để có điện 115v, tức là dây số 5 nó nằm tại vị trí cực N của ổ cắm, như vậy, muốn đấu số 4 với số 5 thì phải đấu dây số 4 vào cực N của ổ cắm mới tiếp xúc đc 2 dây này với nhau.
Cuối cùng sẽ còn 2 dây số 6 và số 3 không dùng đến.



À em quên lúc này 5 là Neutral của ổ 115
Theo hình trên thì bác đã làm đúng rồi ạ.
Nhớ kiểm tra số
của các dây trước khi cắm điện ạ.
Em chờ kết quả trước khi đi ngủ, nếu bác im ru luôn thì em đổi kế hoạch không ngủ mà đi trốn ạ.



Kết quả thành công mỹ mãn, Tks Bác nhiều ạ



Oh, chúc mừng bác, em có thể ngủ rồi



E lại xin nhờ Các Bác chỉ giúp ạ:

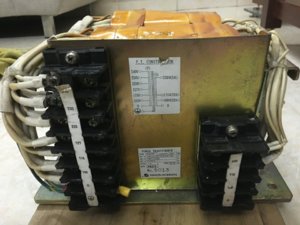

- Sơ đồ cuộn dây như này thì đấu ra đc tối đa bao nhiêu nguồn điện ạ? Có lấy đc điện ra 115v không?
- Muốn lấy cả điện 220 với 120 thì lấy thứ tự ra thế nào?
- Vì k ghi ký hiệu cực L và N trên sơ đồ nên e không biết đấu N, L vào vị trí nào ở đầu vào lẫn đầu ra?



Theo như sơ đờ bacl nay thi nguon ra cuộn thứ cấp gồm 2 cuộn 120v .
Nối x2 và x3 ta đc 2cuộn nối tiếp cho ra 240v x1 và x4

Niếu nguồn ra là 120v thì nối song song 2cuộn thứ cấp x1+ x3 và x2 +x4 nguồn ra 120v ngay tại x1 và x4

Vì nguồn vào 240v ra 240v và 120v
Điện mình chỉ có 220v nên nguồn ra sẻ là 115v và 230v

Bác muốn sử dụng 115v thi nối song song 2cuộn thứ cấp nhu em noi tren là sài ok.



Theo thông số này thì đầu vào nếu 240 thì ra dc 120 và 240. Nhưng thường thì điện ở VN sẽ cao cao tới 240 như vậy mà chỉ nằm trong khoảng 220-230.
Nếu điện nhà bác khoảng 220 thì ra dc 110 và 220
Nếu điện nhà bác khoảng 230 thì ra dc 115 và 230.
Do đó nếu điện nhà bác nó dao động trong khoảng giữa 220 và 230 thì điện áp ra 1 cuộn trong khoảng 110-115, 1 cuộn trong khoảng 220-230. Nói chung thì thiết bị 110, 115 dùng chung nguồn với nhau dc.
- Về cách đấu:
1. Đầu sơ cấp: nối 2 chân H2 và H3 lại. H1 và H4 cắm vào nguồn điện gia đình 230v
2. Đầu thứ cấp: nối 2 chân X2 và X3 lại. Câu X1 với X3 ; X2 với X4 ta có 2 cuộn ra điện 115
Câu X1 với X4 ta có điên 230

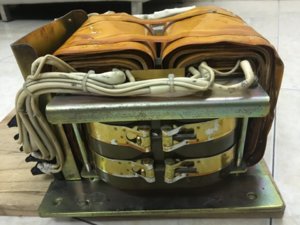

Em có cục này..các cụ chỉ giùm điện ra 220v chơi được ampli bao nhiêu W với



Cục này điện 220 của bác chỉ có 3A. Theo công thức tính công suất: P=UICos (phi). Nên chỉ chơi dc đồ tổng khoảng 500W



Tks Bác đã chia sẻ ạ!
E xin hỏi thêm 1 chút: vậy cực L hoặc N thì sẽ đấu vào H1 hay H4 ạ?
