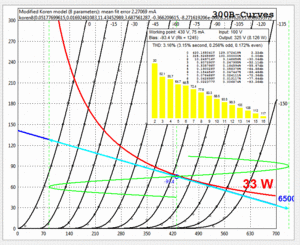

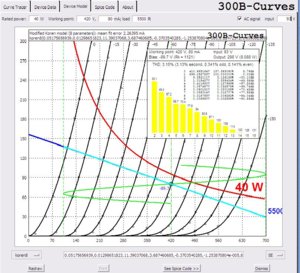

hi các bác, Em được sự hỗ trợ của bác Tran trong việc quấn OPT để DIY pow 300B SE đánh nhau với thằng hãng TRI nên đã mò mầm tìm hiểu, Post lên đây nhờ các cao thủ tư vấn ạ. Muốn DIY Pow đèn việc đầu tiên phải nghĩ đến là OPT. Và luôn đánh giá nó cao siêu không thể với được, sau khi tìm hiểu bản chất nó cũng phình phường thôi ạ. Em tuần tự trình bầy như sau: 1. Lựa chọn chọn đè công suất: 300B chế độ làm việc SE có thông số cơ bản theo datasheet như sau: Chế độ hoạt động Max: Max plate V 450 Công suất max 40 W I max fixed bias 70 mA I max self bias 100 mA P out SE max 12 W Chế độ hoạt động thường Plate V (điện áp trên sơ cấp) 400 I max fixed bias mA 60 I max self bias mA 62.5 Plate R om 700. P out SE max 8 W. 2. Lựa chọn chế độ làm việc tối ưu cho đèn Công suất: Liên quan đến chọn: điện áp Anot Ua; dòng Ia; R loand; R katot; tín hiệu xoay chiều vào; để có được công suâttootis đa và hệ số méo DHT thấp nhất. Em dùng phần mềm mô phỏng đèn 3 cực của các bác trên VNAV lựa chọn chế độ làm việc và vẽ lại đặc tuyến như sau: Một chế độ làm việc cao hơn: Qua mô phỏng đã chọn được chế độ làm việc khá tốt: Ua = 430v; Ia = 75mA; Rload = 6500 omh; khi tín hiệu xoay chiều cấp vào lưới G 100v ac thì đèn đẩy ra được 8.126W tương đương với 325v ac; hệ số khuếch đại gain = 3.25 lần. Quan trọng nhất là méo hài THD = 3.16% <5% là chấp nhận được rồi. Chế độ làm việc của đèn tiệm cần 33W la chế độ làm việc dài hạn để nghe for Home. Vác đi đá Chim Ưng phải đẩy nó lên 36W oánh cho nó căng. Như vậy đã có đủ thông số để thực hiện các bước tiếp theo. - Cần tầng Driver đẩy ra được 100v tín hiệu xay chiều. Nếu không lại thiếu gain. - R tải Anot = 6500 omh: để quấn biến áp xuất âm OPT.
He he, giáo sư làm em cụt cả hứng!. Đọc đoạn đầu cứ tướng tài liệu Giáo sư tìm hiểu về OPT (em cũng quan tâm món này), thì hóa ra là đặc tuyến và chọn đèn Hay là chưa đến đoạn đấy nhề!
Anh giáo sư chọn điểm làm việc Ua cao thế lúc vặn vol ra max cs thì có sợ oánh lửa cặp đèn quý không a? Hình như sốp anh HmR phải bảo hành oan một cặp rồi, không biết có phải do anh giáo sư "phá" hok :mrgreen:

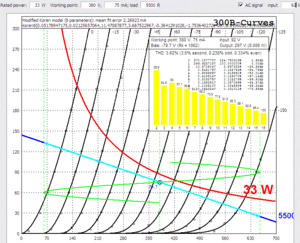

Vâng hơi cao chút vì em tham cái THD thấp ạ. Điểm làm việc thấp hơn đây ạ: Ua = 380v Ia = 75mv; Rl = 5500 omh; thì THD = 3.62%. Nhưng chỗ này không lợi khi tín hiệu vào lưới G tăng quá 96v là bị méo hài cao lắm.
Tiếp theo là phần tính toán OPT SE: Trên VNAV đã có nhiều bác đưa ra kích thước lõi EI, dây quấn ... nhưng để hiểu bản chất của nó vẫn phải dùng công thức kiểm tra lại: 1. Tính toán kích thước lõi FE - Q cm2: Là chiều ngang của lưỡi E thường là 28, 32, 48 mm nhân với chiều dầy các E xếp chồng lên nhau đơn vị là cm2. Ở trên ta đã chọn được: - P out = 8 W. Để an toàn em tính dư so với công suất chọn P out = 12W. - Công thức tính Q = 4 x Sqrt(Pout) - Thay vào công thức tính được Q kích thước lõi trong = 13.85640646 cm2 - Tăng Q lên 10% (hệ số an toán) và chọn một kích thước EI tiêu chuẩn (gần bằng với tính toán) Ta có Q (+10%) = 15.24204711 cm2 tương đương với khích thước Fe 32mm x 50 mm = 1600 mm2 = 16 cm2 2. Tính toán số vòng Volt - n 1: là số vòng cần thiết để có 1 v - Công thức: n1 = 180 / Q Thay vào công thức tính được n1 = 11.80943732 tương đương với 12 vòng /1 vôn. 3. Tính toán Điện áp tín hiệu xoay chiều AC trên tải Rload của sơ cấp - U1: - Công thức: U1 = SQRT(Pout x Rload) Rload đã chọn được ở trên = 6500 omh; Pout = 12W; thay vào công thức tìm được U1 = 279V Rload 5500 omh - U1 = 256v Rload 4500 omh - U1 = 232v Rload 3500 omh - U1 = 204v 4. Tính số vòng Sơ cấp cần phải quấn - N1 - Từ công thưc: N1 = n1 x U1 thay số liệu vào ta có: - Rload 6500 omh - N1 = 3298 vòng - Rload 5500 omh - N1 = 3033 vòng - Rload 4500 omh - N1 = 2744 vòng - Rload 3500 omh - N1 = 2420 vòng 5. Tính số vòng Thứ cấp - N2 - Công thức này lằng nhằng hơn 1 chút: N1/N2 = SQRT(Rl/Z) Thay vào ta tính được số vòng N2 ứng với từng mức tải của loa: N2 loa 8 om = 116 vòng N2 loa 4 om = 89 vòng N2 loa 2 om = 58 vòng Trong đó: - n1, n2 - số vòng / Volt cho cuộn Sơ cấp và Thứ cấp - N1, N2 - Tổng số vòng cho Sơ cấp và Thứ cấp - U 1 - AC điện áp trên Sơ cấp (tải Anot) - Z là trở kháng loa Ohm - Rl là tải trên Anot đã chọn được ở trên = 6500 omh or 5500 omh - d đường kính trong dây mm - I dòng điện đơn vị tính Amperes Khi tính toán N 2 cần phải tăng số vòng thứ cấp N2 lên 5% đến 15% (hệ số an toán) N2 8 om (tăng 15%) = 133 vòng N2 4 om (tăng 15%) = 94 vòng N2 2 om (tăng 15%) = 66 vòng 6. Tính đường kính dây: phụ thuộc chủ yếu vào Is A/sq.mm lựa chọn. Để tính toán đường kính trong của dây (mm) sử dụng công thức: d = t x SQRT(I) thay vào công thức tính được d theo tình hệ số t: - d (0,7) = 0.197989899 - d (0,8) = 0.22627417 - d (0,9) = 0.254558441 Trong đó: I là dòng tối đa của đèn đơn vị A 0.08 t = 0,7 khi I s = 2,5 A / sq.mm 0.7 t = 0,8 khi I s = 2 A / sq. mm 0.8 t = 0,9 khi I s = 1,5 A / sq.mm 0.9 Dây càng lớn càng ít năng lượng bị mất và ít sinh nhiệt trong cả cuộn Sơ cấp và Thứ cấp. Vì vậy, khi chọn dây có thể lớn hơn so với tính toán ở trên, nhưng cửa sổ có thể không có khả năng để phù hợp với toàn bộ số lượt quấn. Mệt rồi!
Lão dìm hàng đội nhà kinh thế, trình anh GS vẽ ra cái đường ấy/chạy cái soft này là hoàn toàn khả thi, không thể nghi ngờ là clone hình trên nẹt. :wink: @anh GS: anh vẽ dời vẽ đất, tính tròn tính méo gì thì tính.. nhưng đã gọi là quả trứng thì nó vẫn phải còn nguyên hình dạng; làm vỡ trứng rồi thì anh tính tròn hay méo phỏng còn có ích gì? nên việc đầu tiên là tính/vẽ sao cho phải đảm bảo đèn hoạt động trong vùng an toàn, không hỏng vì quá áp, quá dòng... nhất là khi ép nó ra CS lớn. P/S: bàn ngoài lề tí, âu cũng là do bệnh nghề nghiệp cả thôi; ngành của em trứng mà vỡ là chiếu dưới dễ ...nhập kho lắm :mrgreen:
Làm iem đây, anh TV em cũng thích nghe, nhưng giọng anh này ngọt ngào nếu so với anh Trường Vũ thì đúng là hơi ển ển còn gì, với lại về sau này TV ko còn giữ được phong độ như sư phọ Chế nữa . . nên thấy ển ển thật :lol:
Xin phép kụ Bang chủ được chia xẻ vài thông tin với Giáo sư đáng kính về amp đèn & OPT, theo phương pháp viết sách của Giáo sư: Đề tài: Hùng Đen Nhập đề: Hà thành có một quái kiệt nổi danh từ thời dân chơi đèn còn đếm trên đầu ngón tay. Tự danh là Hùng Đen. Hắn có biệt tài ru ngủ khách hàng bằng ngôn từ kỹ thuật & lần túi họ bằng bàn tay tài hoa hiếm có, kèm theo hàm lượng khủng bố được căn chỉnh rất chu đáo cho từng đối tượng. Khách hàng chỉ có cơ hội thoát thân khi hết tiền hoặc bỏ cọc. Thân đề: tối về viết tiếp. Giờ đi họp tí đã
Để lúc rảnh em vẽ cái điểm làm việc của 4D32 PP tặng bác Bác cho cái Rload của OPT đang có sẽ gần với tính toán của bác hơn
Vâng em cũng vote cho GS một phiếu, gọi là giáo sư quả là không sai. Còn chuyện méo miếc không phải xoắn, anh cứ chơi 300B ra hẳn 10w se đi, đi thi chim Ung thì cho ra 12-15w đi, sợ cái gì. bóng 6C4C em chơi ra tận 4,5w ( Pa max = 15w ) đến tận bây giờ mỗi ngày ít nhất tẩn 1 đĩa CD chẳng làm sao cả hê hê À mà quên 6C4C đắt có 1M/cặp còn 300B ghẻ lở cũng phải 2-3M một cặp anh nhé :lol:
Cụ Chu lại lo giáo sư hết xiền sao ! he he. Đại gia này thường hay tiêu tiền bằng "quyển" :lol: Chưa kể còn thân và gần lão Body nữa, có mà làm 10 cái ampli cũng chẳng thấy vơi đi tí "thóc" nào. ặc ặc
Hắn vần đèn bằng cuốn sách đỏ, tập hợp các mạch nổi tiếng nhất từ thời ống tuýp được dùng để nghe, cùng đầu óc vô cùng nhanh nhạy. Rất ít vốn nhưng hắn biết VM có gì, giá bao nhiêu, đem về lúc nào. Hắn thuộc luôn cả kho lưu trữ của các "đại gia" đầu cơ. Hắn biết các cặp đèn quý đang nằm ở đâu và thân chủ nhả giá bao nhiêu. Đèn ra vào Bắc - Nam thời đó hỏi hắn là ra hết Để dóng lên một máy, điều khó nhất với hắn là dò xem khách hàng có bao nhiêu tiền (và sẽ bòn được bao nhiêu nữa) cùng khả năng chờ đợi. Tuỳ mặt khách, hắn diễn giá từ thấp lên cao hoặc ngược lại. Lệ thường, khách đòi rẻ mà hay. Hắn kẹp lại bằng hay mà rẻ. Không ai có giá được như hắn. Rẻ thì cứ liệt kê linh kiện mà cộng tiền. Còn hay thì vật tư luôn là cái để khách tự vật. Cam đoan mạch thì kinh điển và tay thì đủ 10 hoa. Sáng sớm chạy qua ĐK đặt bộ quây gỗ trên đường vào VM. La cà, nhặt nhạnh, bù khú tới trưa là hắn có gần đủ đồ. Nhặt bộ quây quẳng qua 2 ông già ngoài La Thành là hắn yên chí đã xong phần vỏ. Về công xưởng cất túi đồ, dòm mặt mấy ông khách đang ngơ ngáo, đợi chờ. Coi như đã xong nửa ngày làm việc. Sau giờ này, nếu ai tìm được hắn thì phải mang theo rất nhiều tiền. 2 giờ sáng. Các con nghiện loa đài đã yên giấc. Hắn bắt đầu nửa ngày làm việc còn lại. Vô cùng tỉnh táo, tập trung và nhanh nhẹn. 5 giờ sáng. Hàng quán lục tục kéo đèn, xếp đồ. Hắn bắt đầu thử máy. Nhạc đỏ tuyệt diệu vào lúc hừng đông. Đời làm đèn phục vụ thiên hạ, hắn ngán nhưng cũng sướng nhất cái xuất âm. Khách vạch vòi cái máy, đâu cũng là thương hiệu mạnh, chất lượng cao, giá siêu tốt. Lần đến cái OPT mới biết mình ở đẳng cấp nào. Hắn đã từng tuyên cáo, ngoài 2 anh Nhật bổn, các tên tuổi nhớn đều thua vợ hắn hết. Khách xìu, xin về suy nghĩ thêm. Kết đề: vẹo vọ mãi, khách mới được hắn cho xem công xưởng của vợ hắn. Vỏn vẹn 3 m2 quanh cái chiếu hoa góc nhà. Vợ hắn ngự trên cái ghế con, lót miếng giẻ. Sau lưng là cái ống dây đang nhảy lên cồ cồ. Trước mặt là cái máy quay tay đang xoắn tít. Sợi dây luồn qua miếng giẻ lót ghế thẳng tưng, chảy tuồn tuột qua ngón cái quấn băng. Khách u ơ tra khảo về kẹp chả. Vợ hắn tỉnh queo, em đang chả kẹp là rì. Thế sắt thép ai lo? Việc nặng của nhà em hết. Hóa ra, khi chiều hắn tranh thủ về đóng cối lúc vợ hắn a lô. Mặt đỏ gay, khách vặn. Thế nào là vòng vôn, sơ thứ? Nhà em chỉ cho em vài lần là em khắc nhớ. Toàn các đường cơ bản, như đường các bác đến chỗ nhà em. P.S.: kính Giáo sư
Vote cho anh Trình ngàn sao ! đọc văn anh viết về ô gì xâu tai em lại nghĩ tới bạn em , lão này chót dan díu phải quả vợ đoảng chứ về mặt kính-thưa-các-kiểu-công-lực cũng ngang ngửa ô XT , thế nên tiếng tăm cũng tầm tầm thui :lol:
Kụ Trình còi chắc nộp kha khá cho tay này thì mới được hắn vời về nhà chứ em nghe thiên hạ đồn rất ít người biết hang ổ của hắn ở đâu, toàn giao dịch ở quán xá không hà :lol:
Sợ óa ! đọc văn cụ Trình, hồi hộp như đọc truyện trính thám, giọng điệu lại giống như truyện ma của Nguyễn Ngọc Ngạn. :lol: Sư phọ VQ đang chê vợ ông bạn nào thế ????? :lol: Thảo nào chọn: ăn chay :lol:
