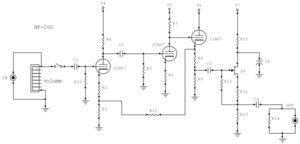

HP-200 sẽ được nhân bản để đấu giá vào đại hội lần thứ 8 của BHA vì vậy em chỉ được phép post sơ đồ nguyên lý . Q1 hạ tổng trở thêm một lần nữa ngoài mục đích đã biết như ; dể phối ghép với các thiết bị khác , bảo toàn băng thông , không suy hao tín hiệu ... nó còn khắc phục khiếm khuyết của pre sử dụng tube khi mở volume ở mức độ lớn " tiếng ca bỏ tiếng nhạc " => mid " lòi quá " :lol: . HP-200 khi mới nghe lần đầu ta có cảm giác mid lùi về sau - không phải như vậy - mà là do dàn nhạc mở rộng đưa lên phía trước lúc đó mid tập trung vào giữa và sâu lắng hơn , một buổi hòa nhạc được tái tạo . @ Hải bs ; khô cổ quá rồi ! :wink:
Công nhận GOHOME hay thiệt, mới tả sơ mà vẽ lại sơ đồ y chang, để kiếm đủ linh kiện sẽ làm thử PCB để chạy thử xem sao,

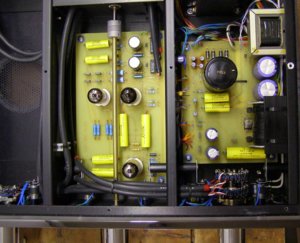

Nếu nhìn hình của Bác Post thì đúng là nhìn giống có tụ thật, nhưng hôm bửa mổ bụng thì ngay chổ đó chỉ có 4 con trở! Chắc đời sau bỏ bớt ra chăng :roll: ==> Hovland HP-200 bị lổ mất 02 con tụ :lol: , 02 con tụ này khoảng 400 - 600 Obama chứ kg chơi :lol:
Em vẻ đền phần đệm PN4303 , không biết có nên vẽ tách riêng ra hay giử nguyên bản ? các bác cho ý kiến .
Theo em thì cứ vẽ theo đúng nguyên bản chỉ cần vẽ thêm chỗ tụ C3 nối với G của Jfet một điểm ( trạm ) để bác nào thích thử nghiệm thì có thể lấy tín hiệu OUT ngay đó luôn.
em thấy mạch này hơi lạ ở chổ đường hồi tiếp: thông thường dạng mạch này sẽ có tụ để cách ly DC nhưng ở đây nối trực tiếp.
Hồi tiếp vừa AC và DC bác à , áp ở âm cực đèn 12AU7 ( vài trăm vôn ) chia qua cầu phân thế R10 và R3 ( tỉ lệ cũng khá cao ) đưa về âm cực đèn 12AX7 .

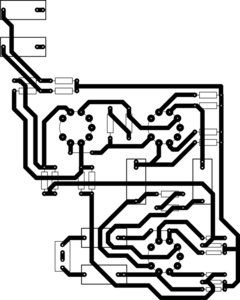

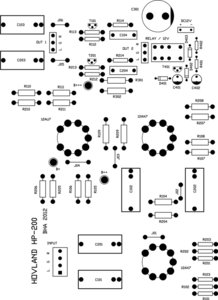

Em có vẽ thêm phần mạch mute và jum ( out tube or ss ) như 2 bác Mạnh Tường và Will đề nghị . Nếu không có gì sai sót sẽ vẻ thêm phần mạch nguồn .

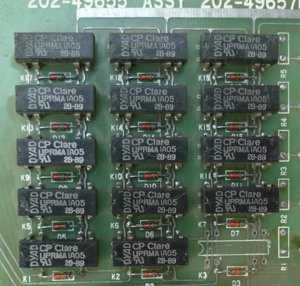

Chú GOHOME làm tốc hành quá nên chưa kịp cung cấp hàng chính hãng để vẽ luôn nè : Nếu chỉnh sửa được thì vẽ lại theo con role này cho giống hãng luôn, số lượng thì yên tâm cỡ vài chục bộ thì OK. Chú ý con này 5VDC nhé !

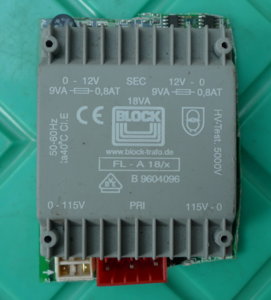

@: Chú Will. Có em hàng siêu mỏng này chắc phù hợp với yêu cầu của chú nè, coi qua nếu OK thì hôm nào cafe anh cầm lên cho : Kich thước :60 x 70 x 30 Thông số : 12v - 0.8A x 2

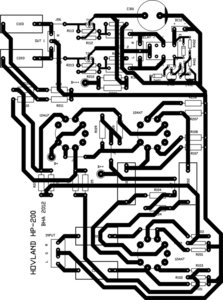

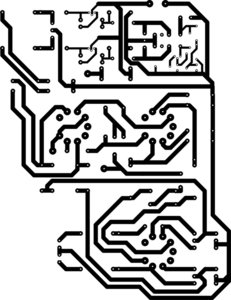

Nếu đúng đây là mạch in 100% clone từ mạch in gốc thì em phải thay đổi quan niệm về vẽ mạch in. Kg cần quá cầu toàn nhưng vẫn có âm thanh hay để bán được vài kusd.
Bác có thể chia sẻ quan niệm về vẽ mạch in của mình không ? Với mạch in pre HP-200 trên nếu để cầu toàn phải chỉnh sửa những điểm nào ?

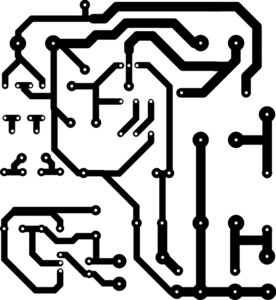

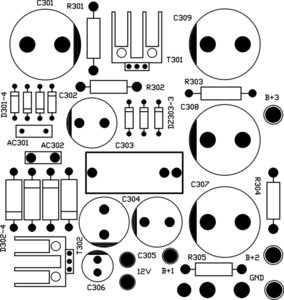

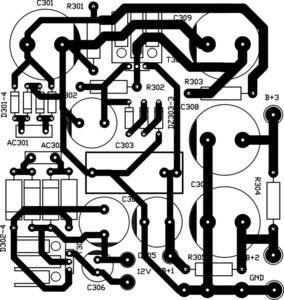

Relay này chạy phần input đi anh , mạch mute khóa vào GND uổng lắm . Tối nay vẽ tiếp phần nguồn nếu có hình thì gửi cho em ? Đặt 2 bộ pcb ráp thử nhé các bác . :wink: 1- Biên Hòa audio club . 2- GOHOME .

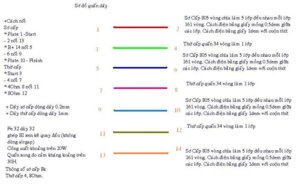

Về cơ bản thấy OK rồi tuy nhiên để tận dụng biến thế nguồn có sẵn đề nghị GOHOME vẽ thêm một PCB như vậy nhưng phần đầu cao thế là nắn TĂNG ĐÔI nhé !
Nhớ thì Chủ nhật này gặp cưng * hỏi thăm tí: Cháu nó tên gì vậy? @ Anh Tường & Bác Gohome: Ý em là PCB chắc ủi thô trước, để xem chạy ổn hay không rồi hả đặt làm PCB tốt! các bác thấy sao?
