Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO bản thân em đã nghe ampli bóng VT25. mid rất hay. tiếng mid này là thường gặp ở các bóng single plate, chứ không riêng gì chỉ có VT25. em đã ráp, nghe qua 1 số bóng single plate như 6B4G, 2A3, 50, 45, 71A, 26, VT52 cũng như VT25. nói chung tiếng mid nghe rất cuốn hút, tiếng treble leng keng, lung linh rất đặc trưng mà khó có bóng nào có được. nhìn data bóng VT25/ 10 sẽ cho ta thấy điều gì ? bóng này không thiết kế cho audio vì thế hiệu suất rất kém, chọn OPT khó khăn vì trở kháng không thông dụng. nếu cho bóng chạy chế độ gần max, thì công suất ra chỉ hơn 1W. để nghe được, ta cần mắc song song 2 bóng 1 kênh như shop Vũ Danang mới vừa làm. nếu là em, em sẽ ráp ampli bóng 45. nếu ráp khéo có thể đạt 2.5W với 1 bóng 45/ kênh. còn bóng VT25 để làm driver cho ampli nào đấy. nếu máu, VT25 lái cho 45 luôn . nếu em nhớ không lầm, trong 1 cuộc contest nào đó, người ta thử nhiều loại bóng driver cho 300B thì kết quả là VT25 là tay lái lụa nhất. nếu đồng ý, em gởi mạch VT25 lái 45.
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Bác gửi mạch cho em tham khảo , cám ơn nhiều .

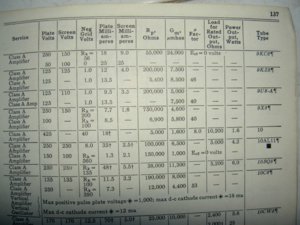

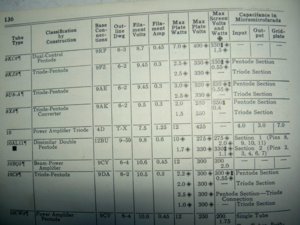

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO mạch em tự tính anh à. người ta nói bóng VT25 tương đương 10Y. anh xem thử data 10Y. frank.pocnet.net/sheets/049/1/10Y.pdf anh thấy trở kháng tube 10 tới 5k lận... trong khi trở kháng 45 chỉ có hơn 1k
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Cám ơn Bác tcqanh đã chia sẻ và trao đổi những kinh nghiệm quí báu, VT25 em thấy Các Bác diy sử dụng làm driver cho rất nhiều bóng đặc biệt là lái cho 300B. Vì thế em đã quyết xuống tay làm cục OPT 14K để khai thác chất hay của bóng VT này. Bác có mạch hay nếu không phiền Bác đưa lên để anh en tham khảo và trao đổi cho có khí thế và gần gũi nhau hơn.

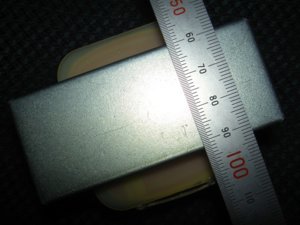

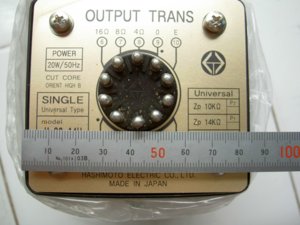

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Các bác xem Hashimoto H-20-14U có lỏi giống C-core em không ? Xúi hoài mà không ai nghe ! nên hôm nay khời công dự án 112A-VT25 luôn . :evil:

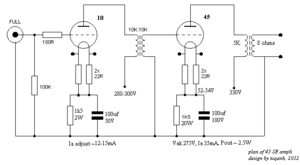

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO em tạm tính sơ bộ và gởi tặng bác sơ đồ như sau: PS: chơi DHT, hơn nhau là phần xử lý đốt tim nhé bác
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Làm luôn đi Anh để em dễ cọp phi :lol: Theo khuyến cáo của nhà đèn, tube 83 nên đệm vào cao áp AC 1 điện trở 50 ohm trở lên trước khi vào plate tube, vậy cục nguồn của em áp 480v liệu có áp dụng được không, điện trở tầm bao nhiêu ohm thì vừa, lọc nguồn theo kiểu LCLC hay CLC, hiện tại em cũng còn trữ 1 cục choke 10H/100mA mà Bác Tường quấn tặng
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Lấy phần nguồn 250-0-250 chạy riêng cho Driver, thêm 1 cây đèn nắn nửa.

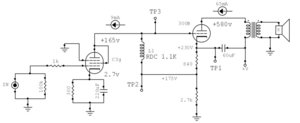

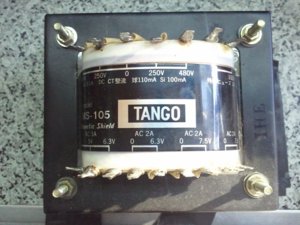

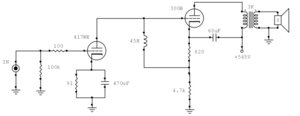

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Thông số trans này chuối quá không thể cọp-pi dự án của anh + với kho ve chai của bác quá " nghèo " nên chỉ có thể đu theo dự án sau : @ R1 và R2 điều chỉnh thực tế theo B+ và RDC của choke .
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO kiểu sơ đồ này em rất khoái vì nó được xem như simple is the best . trong topic của em, em có post sơ đồ na ná và hy vọng 1 ngày nào đó sẽ ráp mạch y vậy. tuy nhiên, cái chất lượng cái tụ nối B+ phải tốt 1 tí và trị số phải cao. tụ này chịu cao áp lớn mà ngoong thì chơi tụ phim là hợp nhứt. hình như tụ này mắc từ B+ qua điểm nối cathode-R1 thì phải ? bác có cách tính giá trị tụ này không ?
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Sai chổ này rồi , cám ơn bác . Giá trị tụ này tính như tụ thoát thông thường bởi với tín hiệu ( AC ) B+ vẩn là mass . Cái tụ này em đã test với nhiều loại , ASC nghe hợp với dòng nhạc chậm ( tiền chiến ) nhưng hơi thiếu treble phải đấu // một tụ 0.22uF , tụ phim nghe sạch hơn âm có vẽ hơi cứng . Mạch này sẽ sửa đổi được tiếng bass vốn mềm và lưng lửng của 300B , mình đang chơi bộ này .
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO chắc em phải ráp mạch này thôi. em dùng tầng đầu C3g, tải choke và linh kiện chắc đủ. chỉ còn thiếu bóng 300B ASC là tụ nguồn anh ơi. em có 1 cặp Mundorf 47uf 600V cho bạn mượn mà.... hắn chưa thèm trả. khi nào có dịp, em lên BH gắn tụ này vào thử xem sao. tụ Ka tốt nhứt vẫn là teflon, polystyren, PP... rồi mới tới oil, non-polar... sau cùng tụ hóa . tụ phim mà âm cứng coi chừng tụ hổng ngoong. chổ này mà có Black gates non-polar là... số dách 8)
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO anh ghi dùm điện áp tất cả vị trí cathode, anode cũng như R1, R2 trên mạch thực tế luôn nhé. anh có thể bày cho em cách tính trị số R1, R2 ? tks anh.
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Hi . Xem mạch , giả sử chọn chế độ cho đèn : - C3g : B+ 165V ; I 9mA ; bias 2.7v . - 300B : B+ 350V ; I 65mA ; bias 65v . Ta có - G 300B là 165v vậy K 300B = 165v + 65v ( bias ) = 230V - A 300B là 350v + 230v = 580v Vậy R1 + R2 = 230v / 65mA = 3540 ohm Điện thế tại TP2 = B+ C3g + 10v ( sụt áp qua choke ) = 165v + 10v = 175V R2 = 175v / 65mA = 2.7K R1 = 3.540 K - 2.7K = 840 ohm .
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO tính toán cho thấy R1 và R2 cùng tải dòng 65mA. nhìn thoáng mạch có vẻ như R1 gánh dòng 300B và dòng sẽ chia 2 tại điểm cắt R1-R2. vì thế em nghĩ dòng qua R2 chỉ là 65-9 = 56mA. R2 sẽ là 175/0.056 = 3125 ohms R1 =(230-175)/ 0.065 = 840 ohms.

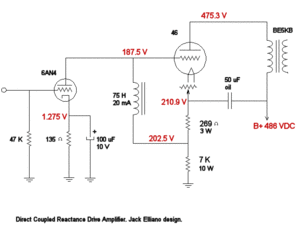

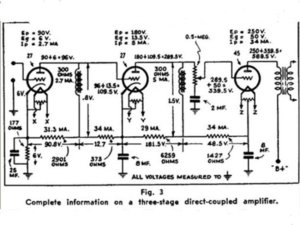

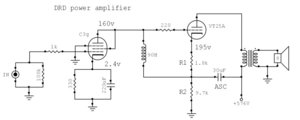

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Em biết bác sỉ sẽ thấy vấn đề này . Ai cũng biết tổng các dòng qua các mạch rẻ = dòng qua mạch chính , dòng qua đèn C3g và R2 là mạch rẻ . Nhưng ở Ri đèn luôn thay đổi và khống chế bằng bias , muốn phân định và kiềm chế dòng ở 2 mạch rẻ này thì C3g + 300B phải có chung 1 phần Rk ( pic 1 ) . Jack Elliano có phát triển mạch trên thường gọi là DRD , việc giả định dòng qua R1 và R2 bằng nhau là đơn giản cho việc tính toán ban đầu khi chưa xác định được Ri của đèn driver ( rất thích hợp cho dân diy ) nó bảo đảm an toàn cho việc vô điện lần đầu tiên :wink: . ( pic 2 ) sau đó R1; R2 sẻ điều chỉnh theo thực tế .
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO oài, vậy hóa ra bác thử em :wink: việc mắc cái tụ từ B+ vào cathode có cái lợi và cái ko tốt. bác thử so sánh âm thanh khi nối tụ này vào B+ và khi nối mass xem thế nào. em có 1 gợi ý: bác đốt tim AC cho 300B. hy vọng ù tối thiểu

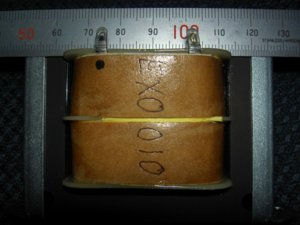

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Choke 225H của Magne Quest với fe khủng nickel được đặt hàng chuyên dụng cho pre đèn 26 , bác chủ có nhã ý - nếu cần thông số thì cứ tháo ra đếm vòng - vậy anh em nào rảnh rổi xin gánh vác trọng trách này . :wink:

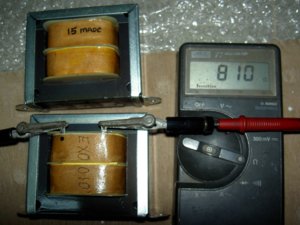

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Đúng là khủng! 225H mà DCR chỉ 810 Ohm. Tháo đếm vòng hả? ----------> Nguyensyanhduy :mrgreen:

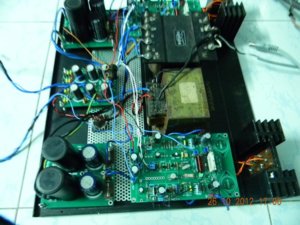

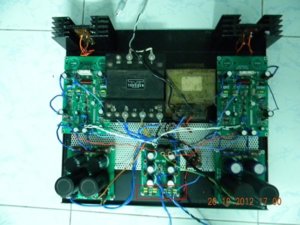

Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO mới làm xong em này đang không biết làm gì khoe các bác chơi dạo này diy lên tay quá đi :mrgreen: :mrgreen: tháo hư kg bắt đền thì chơi liền :mrgreen:
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Naim phải có tụ tantalum 47uf hồi tiếp mới ra chất naim còn tụ khác nghe tiếng nó không chi tiết bằng. hôm nào anh kiếm vài con 47uf TAN loại dán thay thử xem sao.
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO mới làm xong em này đang không biết làm gì khoe các bác chơi dạo này diy lên tay quá đi :mrgreen: :mrgreen: tháo hư kg bắt đền thì chơi liền :mrgreen:[/quote] Naim phải có tụ tantalum 47uf hồi tiếp mới ra chất naim còn tụ khác nghe tiếng nó không chi tiết bằng. hôm nào anh kiếm vài con 47uf TAN loại dán thay thử xem sao.[/quote] ok anh để bửa nào ghé anh lấy thay thử
Re: BHA - BIÊN HÒA AUDIO CLUB. Clone HOVLAND HP-200 + PHONO Kỳ này chú Duy lên tay thiệt đó, chưa biết nghe thế nào nhưng nhìn hình đoán tiếng nhe : Tiếng hơi rối phải không ? vì dây nhợ chằng chịt giống trạm viễn thông quá. Rảnh thì đi lại cho gọn nhé ! bán dẫn như vầy là chưa chuẩn rồi. :mrgreen:
