Bác làm vậy là đúng, điểm E (earth) là để nối xuống đất. Dù BACL có sẵn điểm E (bên thứ cấp) hay không có và bác đã tự tạo ra vẫn cùng bản chất, là để nối nó xuống cọc tiếp địa. Nếu tất cả các thiết bị (trong hệ thống audio) đều qua BACL thì dù có bị rò điện hay vô tình chạm tay vào dây L sau biến áp (bên thứ cấp) thì vẫn không bị giật vì lúc này vẫn là mạch hở. Chỉ khi nào nối E với dây trung tính (0V) thì sẽ nguy hiểm.

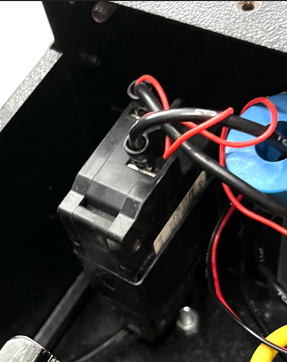

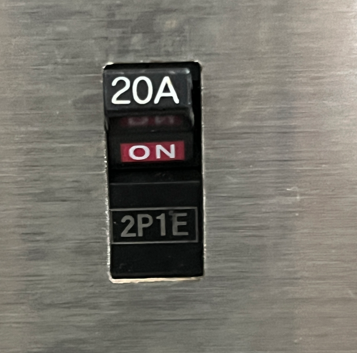

Em nhờ các bác tư vấn hộ: em định mod lại cái bacl: thay cb/ inlet/ dây đi trong... nhưng không rõ có nên không. 1. CB: như này thì thay loại nào phù hợp đặc biệt là gắn vừa chỗ đó, hay dùng được rồi không cần thay ??? 2. Dây của cái bacl này đủ tốt chưa hay chỉ là dây điện CN? thay thì chất lượng cái bacl có thay đổi không? 3. inlet dự kiến là furu fi06 Ổ đuôi thì e đã thay 2 ổ Furu rồi, còn 2 ổ là leviton theo máy. (NOTE: em ở vùng xa xôi nên tự làm, và không tư vấn kiểu mang thợ hay đổi cái khác.... vì việc vận chuyển là rất khó khăn, xưa mua được nó đã vất vã rồi. Với lại em buộc phải dùng vì cái ampl luxman505uxii điện 100v). Sẵn bác nào có dư các vật liệu trên thì báo em luôn (cb, inlet và cả ổ cắm_ vì e chỉ mới thay 2 ổ) Cảm ơn các bác nhiều!!

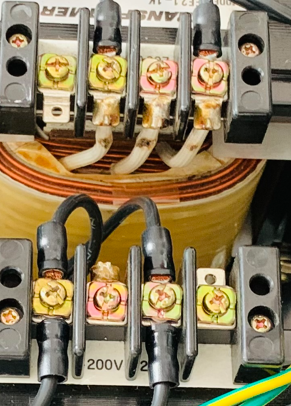

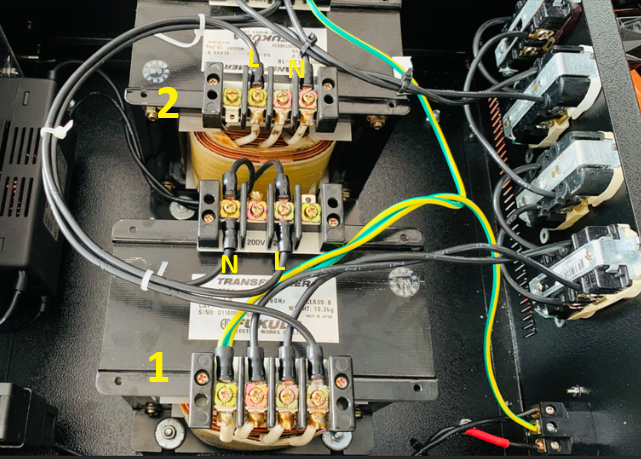

Theo hình chụp thì có vẻ như một trong 02 chiếc biến áp, phía sơ cấp nối nguồn vào 220 V chưa đúng pha: Nếu BA1 nối đúng thì BA2 bị sai vì dây nóng L lại vào 0 và dây nguội N lại vào 220... và nếu nối lại sơ cấp cho đúng pha thì phía thứ cấp cũng phải nối lại.

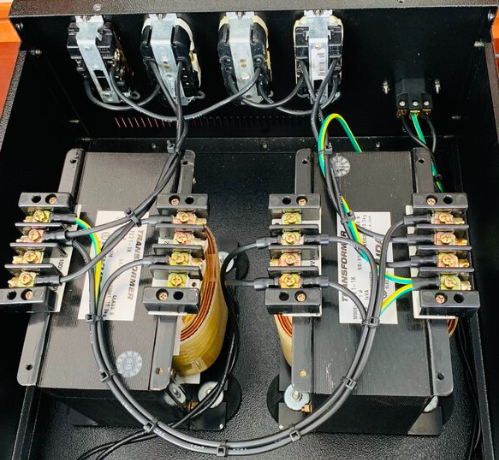

Ko bác, đúng đấy chứ. Vì 2 cục BA quay vào nhau nên N1 bên trái thì N2 bên phải, và nó đang nối với nhau đấy bác (0-0), 220v là dây số 3 BA1 là số 2 BA2 đấy (tính từ trái màn hình). Như hình bác vẽ thì L1 nối L2 là 220v sơ cấp đó bác. Chắc bác dò nhầm dây! E không rành về điện nhưng tháo ra mò và đo đủ kiểu rồi......... mãi mới hiểu lơ mơ làm sao để nó ra 100v/110v (còn ổ 220v e thấy lấy 0 từ ổ 100v BA1 và + từ 110v BA2 =>220 ???) Nói chung em kệ nó, em cũng chã hiểu thêm được bn đâu, em dân Nông nghiệp, e đã chuyển thành 1 ổ 100v, 1 ổ 110v, 1 ổ 220v và 1 ổ 220 đi thẳng ko qua BA. Giờ em quan tâm là có nên mod tiếp không: thay dây, inlet, cb ??? và dùng loại nào ? có bác ngay trên thì khuyên không nên thay ??? Hoang mang quá

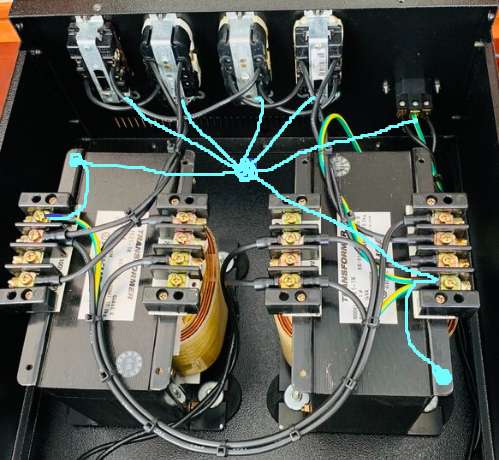

Mình có vài ý nhỏ: 1. Dây đất không nối bắc cầu. Mỗi 1 cục biến áp đi 1 dây đất riêng từ cọc G ra cọc ground ở AC inlet, chú ý chiều dài 2 sợi dây đất của 2 cục biến áp nên bằng nhau. Nếu dây đất Cadivi có chữ thì đi theo chiều chữ từ cục biến áp tới AC inlet. 2. Các ổ cắm không nên gắn dư, dùng bao nhiêu ổ cắm thì gắn bấy nhiêu, những ổ cắm dư không cắm thiết bị gì thì không nên tháo ra khỏi thùng, cứ để nguyên, vì nếu tháo ra thì thùng có lỗ hổng, nhiễu sẽ đi vào trong thùng qua những lỗ hổng đó. Lúc đó chỉ cần tháo dây L và N ra khỏi ổ cắm đó. 3. Các ổ cắm không nên đi dây theo kiểu bắc cầu. Từ cọc 0v và 100v ... hãy đi dây trực tiếp tới thẳng từng ổ cắm. Nếu nhiều ổ cắm và có nhiều cặp dây thì có thể dùng đầu cos lớn ví dụ như đầu cos cho dây 5 hay 6mm vuông xỏ và bấm chung cho 3 sợi tiết diện 1.5 mm vuông hay 2 sợi tiết diện 2.5 mm vuông ở đầu bắt vào cọc của biến áp, như vậy giảm được số lượng đầu cos, và do số lượng đầu cos ít nên dễ gắn và siết vít ở các cọc của biến áp. Không cần cos mắc tiền, cos đồng mạ thiếc trắng một lớp mỏng là ổn. 4. Đi dây đất cho từng ổ cắm, chiều dài của chúng nên bằng nhau và dây nên có tiết diện bằng nhau. Nếu có nhiều ổ (ví dụ 3 ổ) thì có thể dùng 3 dây đất tiết diện 1.5 mm vuông là đủ, xỏ vào chỗ AC inlet. Nếu chật quá thì dùng 1 đầu cos pin dùng cho dây 5-6 mm vuông bấm chúng chung với nhau và xỏ vào vị trí lỗ dây đất trên AC inlet. Cũng phải chú ý chiều dây đất là từ ổ cắm đến vít siết dây đất của AC inlet cho giống nhau. 5. Hai dây từ biến áp đến ổ cắm không nên bắt chéo, do dùng ổ cắm đôi, nên bắt vào ổ cắm dưới, và ổ cắm dưới nên ưu tiên cắm thiết bị công suất tiêu thụ điện lớn, còn ổ cắm trên thì cắm thiết bị có công suất nhỏ hơn (vì điện phải qua cầu của ổ cắm đôi). Trước mắt bác cứ điều chỉnh những điểm này. Bác cứ nghe thật kỹ với biến áp ở tình trạng ban đầu. Sau đó bác lần lượt làm từng mục trên. Mỗi lần làm 1 mục thôi, cắm nghe lại chừng một vài ngày cho quen tai, chú ý âm thanh thay đổi thế nào, rồi bác lại thay đổi thêm 1 mục nữa, lại nghe một vài ngày... cứ thế. Biến áp ngày tốt dần lên và cũng là cách để luyện kỹ năng nghe rất tốt mà không cần tốn nhiều chi phí.
Bác tư vấn giúp em sợi dây nguồn tầm trung cho BACL với, em nhờ thớt của bác chủ để mọi người cùng theo dõi được. Chân thành cảm ơn bác !

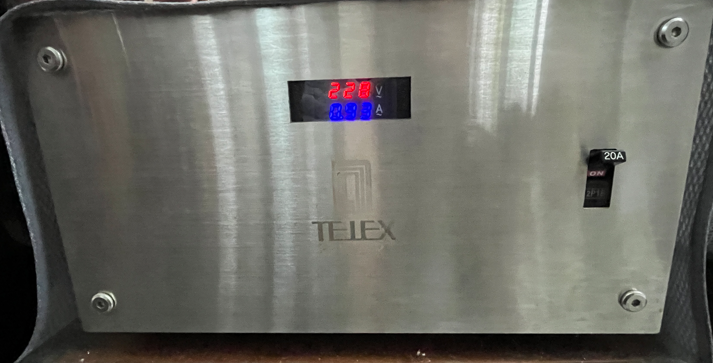

Nếu là em thì sẽ làm như sau: 1. Bỏ không dùng inlet mà thay vào đó dùng cầu đấu & dây bấm đầu cos để bắt vít cho chắc chắn 2. Bỏ luôn cụm đồng hồ hiển thị dòng và áp phía mặt trước, nó không có nhiều ý nghĩa mà nhiều khi gây nghẽn cổ chai hoặc gây nhiễu không mong muốn 3. Đấu sao các dây tiếp đất riêng cho cục biến áp, vỏ thùng và từng ổ cắm về cầu đấu 4. Dùng dây tiết diện lớn hơn để chạy dây mass tổng và dây L & N nối từ aptomat tổng đến cầu đấu cấp điện cho BACL
2. Đồng hồ hiển thị điện áp và dòng được nối song song nguồn vào và dùng TI cảm biến dòng nên chắc gần như không gây cản trở dòng điện vào; 3. Đúng là luôn ưu tiên đấu mạch kiểu sao; 4. Sau aptomat tổng hình như còn có mạch lọc ngõ vào rồi mới cấp đồng thời cho cả 2 BACL. Nếu có ảnh hưởng, chắc phải xem khi hai BACL đặt ở khoảng cách gần như vậy thì có ảnh hưởng qua lại nhiều không?
À, cái hộp có cuộn cảm và mạch điện đó là mạch lọc, e không biết nó là gì Cái hình này cũ, hiện tại cái đồng hồ nó còn có cái vòng để đo dòng A nữa. đồng hồ cũ này chỉ đo V, và em nghĩ chắc ko ảnh hưởng.
Dây nguồn cũng o khác ổ cắm, dây tín hiệu, dây loa, mỗi 1 loại sẽ cho ra màu âm khác nhau. Cho nên nó phải "hợp" với ht đang có, tùy thuộc vào gu nghe, và cuối cùng phụ thuộc vào cái tai chủ nhân có thể nhận ra sự khác biệt. Sự khác biệt đó có đáng xuống tiền hay không. Cá nhân e, nếu nghe trên ht người khác, kể cả ht khủng như hiend show chẳng hạn, hay thì công nhận có hay nhưng nói thật là e chịu không thể đánh giá ngay lúc đó về cái sự hay với cái giá tiền bỏ ra. Chỉ khi dc sở hữu và dc nghe nó hàng ngày mới thấy quý trọng những thay đổi dù nhỏ nhưng rất giá trị khi ht dc nâng thêm. Nên câu hỏi của bác thực sự o dễ dàng à.

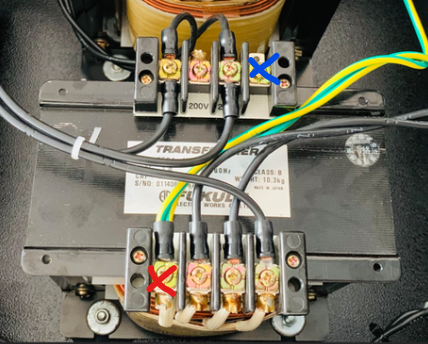

Có 02 đầu cos đấu dây: + đầu đánh dấu nhân đỏ, hiện đang nối dây xanh/vàng; đầu cos này có nối với cuộn nào/ điểm nào trong BACL? + đầu đánh dấu nhân xanh: đầu cos này có nối với cuộn nào/ điểm nào trong BACL? vì đầu cos này đang để trống.
+ dấu X đỏ: Nó là dây tiếp địa đang nối bắc cầu từ thứ cấp cuộn 1 sang thứ cấp cuộn 2 và 1 đầu ra G trên inlet đó. Bác @hoangtrong còm ngay trên có nhắc là chuyển thành nối trực tiếp các cục đến G inlet chứ không nối bắc cầu đó bác. (hình sao) + Dấu X xanh: đang để trống trên cả 2 cục (cuộn sơ cấp) và nó là cọc trống đúng nghĩa ạ, là ko có đi về đâu cả, không có dây đi vào BA ??? có 4 cọc: 0 - 200-220-trống trên bên trái và dưới bên phải
Thông thường dây tiếp địa xanh/vàng luôn được nối với khung/vỏ của BACL; trong hình em chưa thấy dây nào kết nối với khung/vỏ BACL? Về nguyên tắc an toàn điện thì bắt buộc khung/vỏ luôn luôn phải được nối đất. Mỗi BACL có công suất cỡ 1000 VA, tổng dòng sơ cấp khi làm việc đầy tải của cả hai cỡ 9 A, thực tế sử dụng thì gần như không mấy khi hoạt động ở chế độ đầy tải nên nếu dùng aptomat đầu vào 20 A thì có lẽ quá dư và hạn chế tác dụng bảo vệ quá dòng? Nếu cá nhân em sử dụng, chắc em sẽ thay aptomat dòng chỉ cỡ 10 A. Khoảng cách giữa hai cuộn thứ cấp nằm ngoài cùng của 2 BACL chắc cũng chỉ gần 4 cm, quá gần nên khó tránh khỏi can nhiễu giữa hai BACL, đặc biệt khi có tải ở ngõ ra 220 V sau cách li.
Có trường hợp o cần thiết bác à. Hạt ổ có khung thép nối với cực ground của hạt ổ. Nên khi bắt mass ground vào 1 ổ là các ổ khác cùng vỏ hộp bacl (nhôm) cũng dc tiếp đất rồi.

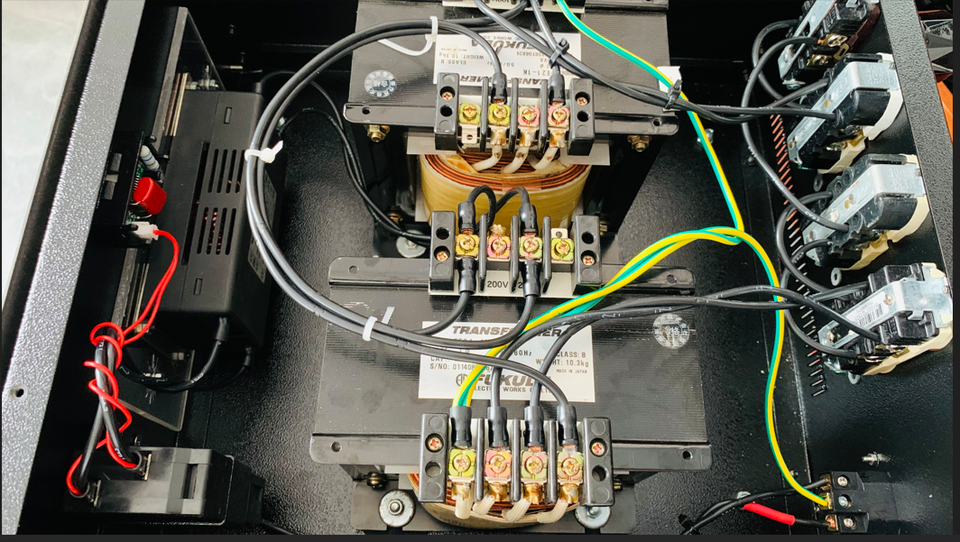

Như hình này thì có vẻ như toàn bộ khung vỏ hoàn toàn chưa được nối đến dây tiếp đất của jack nguồn 3 chân đầu vào 220 VAC; nếu đúng như vậy thì thật sự nguy hiểm cho người sử dụng vì vỏ máy này đang cách ly đất! Các thiết bị điện dùng sau cách lỹ có vỏ kim loại cũng có thể bị nhiễm điện ra vỏ vì các vỏ máy liền mạch qua cực đất của 4 ổ ngõ ra cách ly.

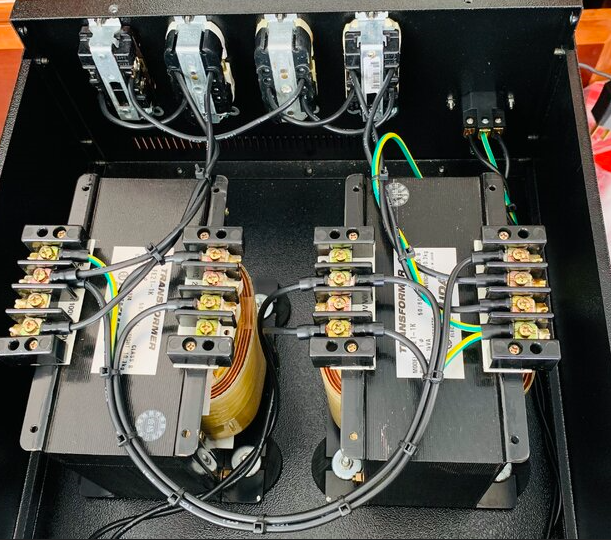

Đây là ảnh chụp nguyên bản, chỉ có 2 cuộn thứ cấp nối G, kể cả các ổ cũng không. Lúc mới mua về em đo thì thấy G inlet không thông với G các ổ và chassic nên tháo ra xem. Trên thới này ko nhớ tầng bao nhiêu e có chia sẽ và mọi người bàn cũng xôn xao, hiện tại em đã nối G từ các ổ về inlet rồi (để cùng dẫn về ổ tường có G), vài bữa nữa em chuyển nối G từ 2 biến áp về thẳng inlet như các bác chỉ… Và túc tắc chỉnh sửa cho phù hợp.
Thiếu một sợi dây kết nối khung/vỏ với dây nối đất của ngõ vào dẫn đến khi chạm vào vỏ sẽ có rò từ nguồn AC sơ cấp qua vỏ, qua cơ thể người và xuống đất gây mất an toàn khi dòng này đủ lớn.
cảm ơn bác đã hướng dẫn chi tiết, em sẽ làm thế. Do em thấy ổ cắm đã bắt vít vào thân vỏ và coi như đã nối nhau nên e ko bắt dây đó. Còn vụ nối từ G ba vào thân ba rồi mới về G chung thì em không biết.
Đúng chuẩn thì có loại ổ cắm isolation ground IG ký hiệu hình tam giác trên mặt, loại ổ này có chân ground cách ly với tai bắt ốc

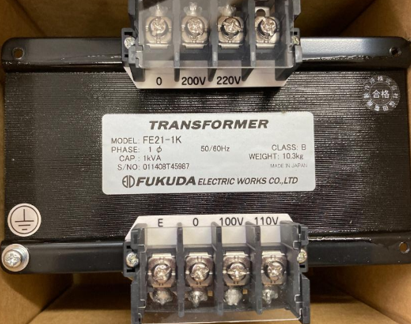

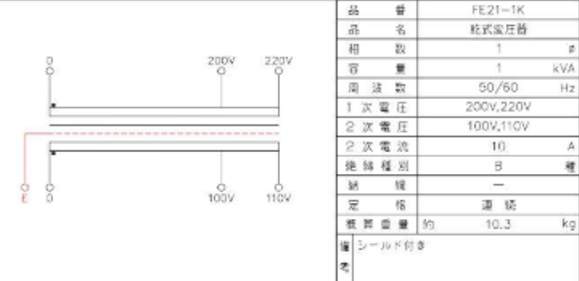

Đầu nối E có vẻ như là đầu nối của màn chắn tĩnh điện giữa sơ cấp và thứ cấp, cuộn sơ cấp P quấn trong cùng, tiếp theo là màn chắn E ở giữa và ngoài cùng là cuộn thứ cấp S.
