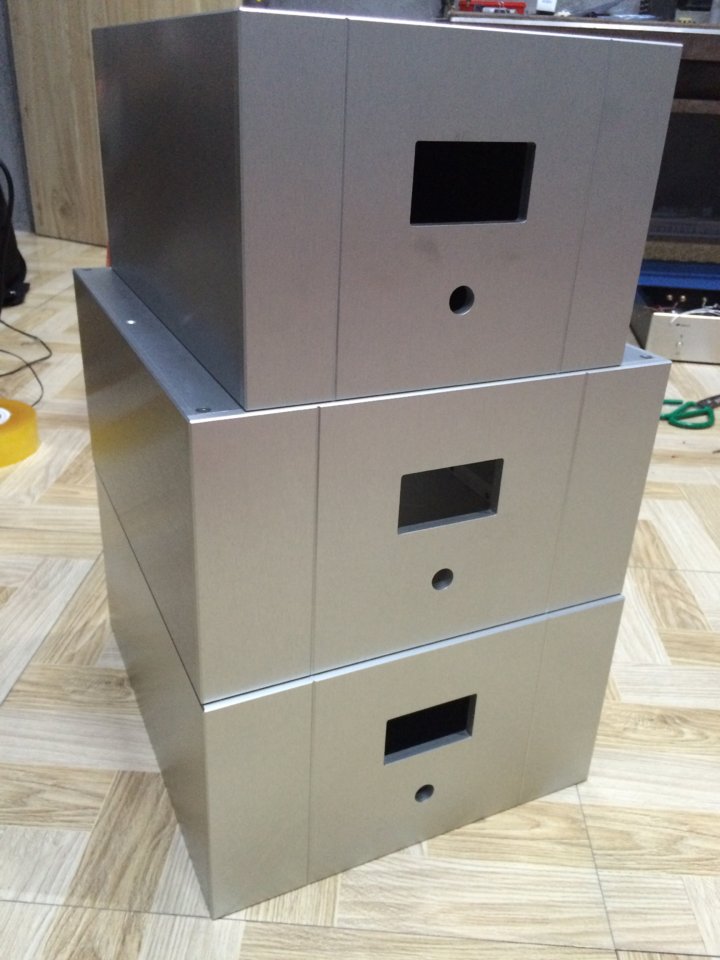

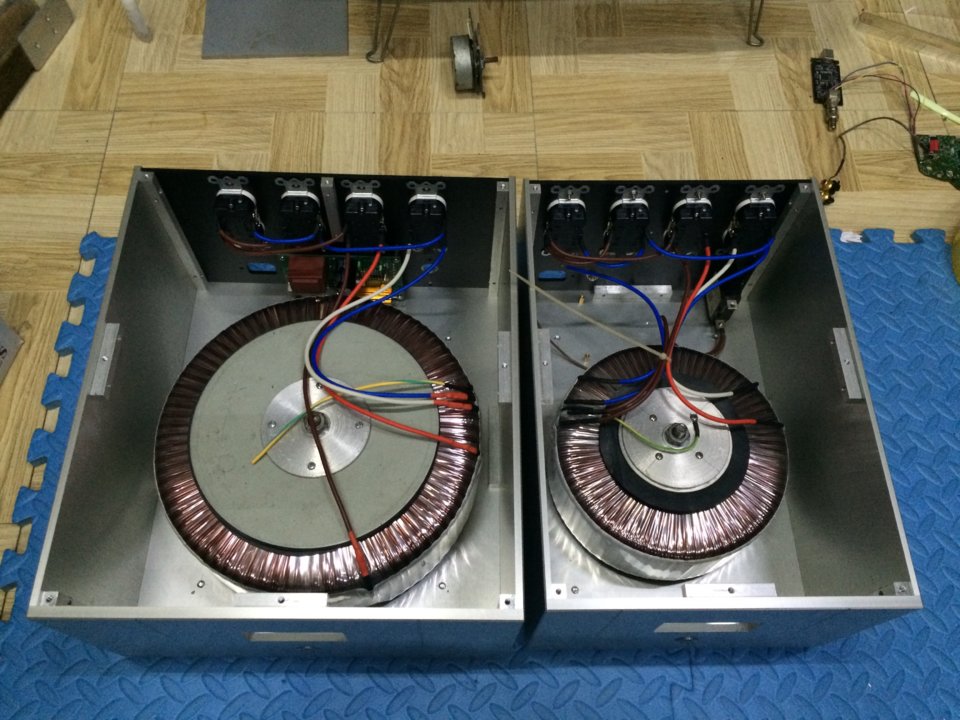

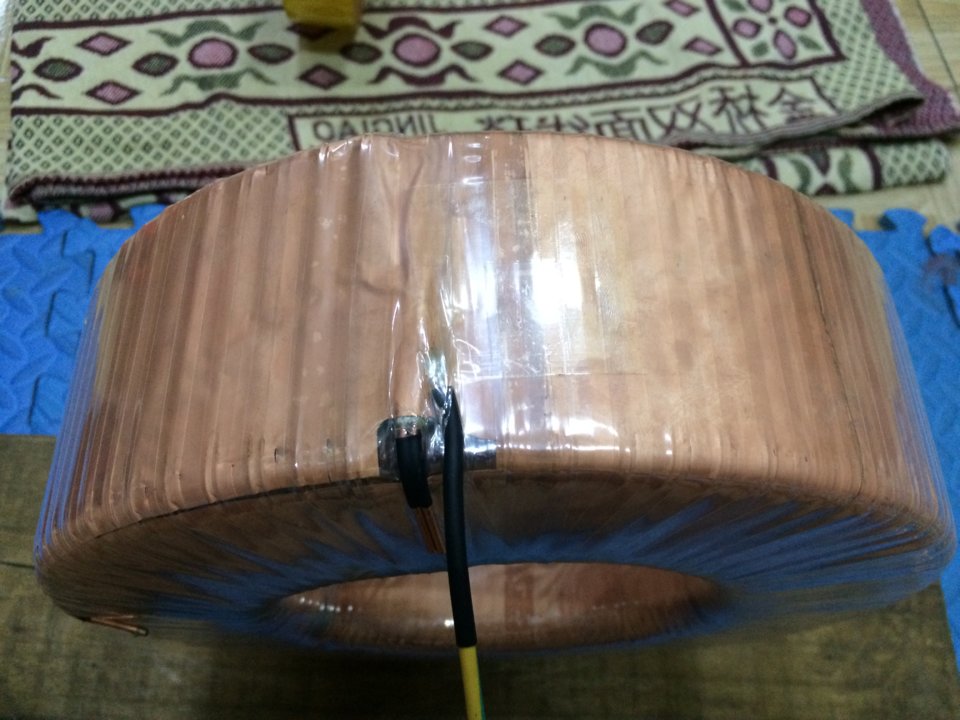

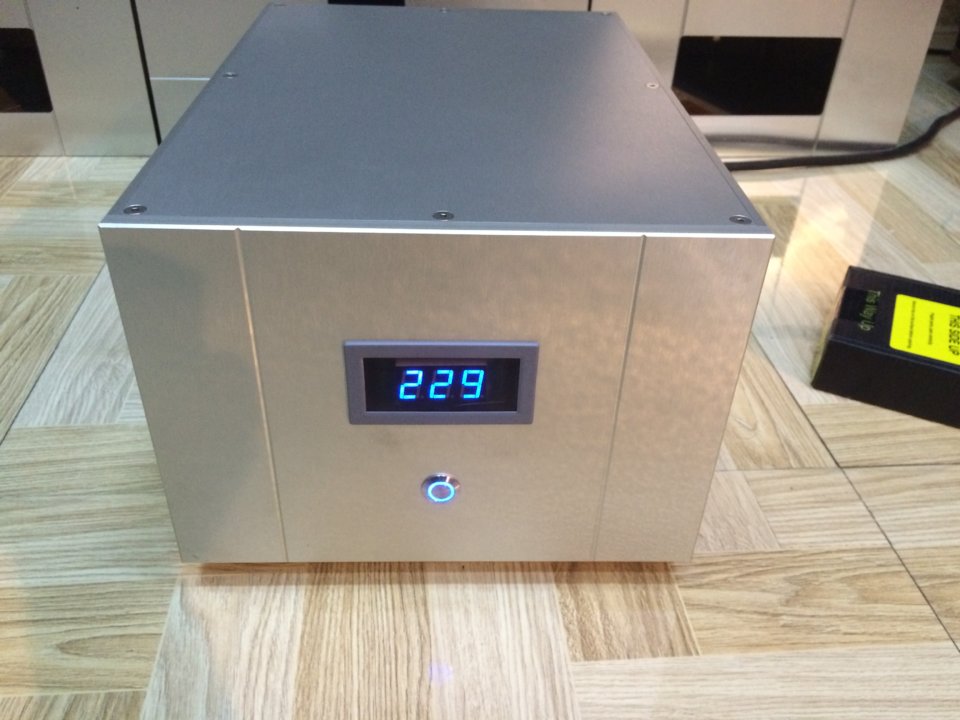

Năm mới góp vui cùng anh em ít biến áp quấn tay. Made in Vietnam . Có đầy đủ hệ thống khởi động mềm chuyên nghiệp nhẹ nhàng đẹp mắt chống sập cb 100%. Tất cả biến áp em quấn đều có màng chắn tĩnh điện chuẩn quân sự và y tế luôn. Nối đất đúng chuẩn 100% không tê tái gì cả, xoay phích cắm 180* cũng vô tư, miễn xài lọc nguồn và cái đó các bác nên tìm hiểu thêm chứ nguồn amp không phải xài cho nó đâu. Vỏ nhôm 6061 korea nhập khẩu gia công cnc và anode tại nhà máy japan ở Việt Nam!.

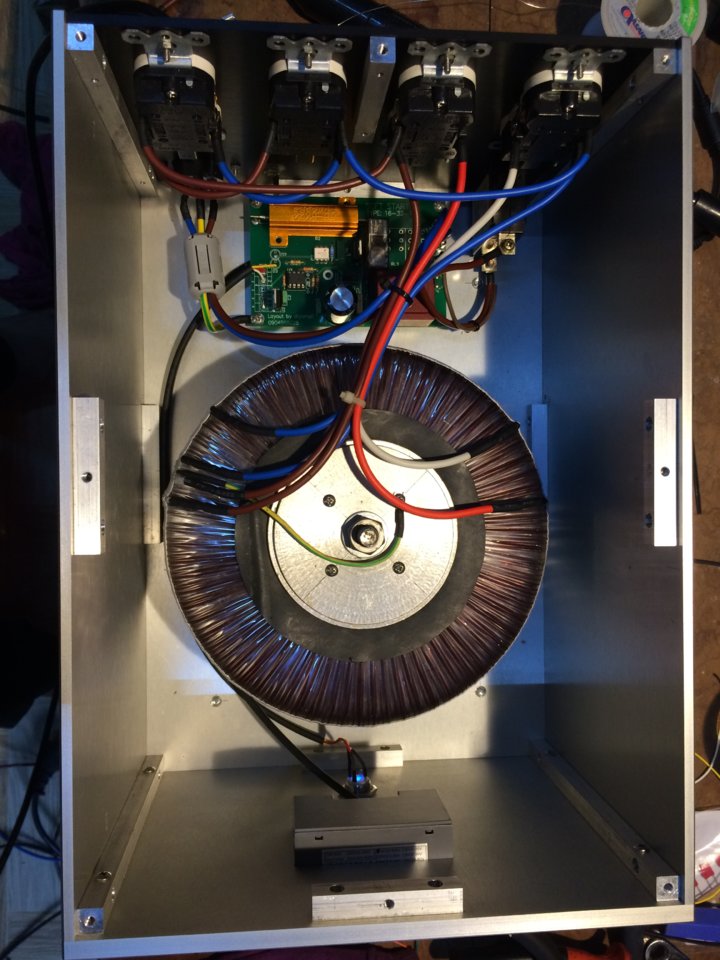

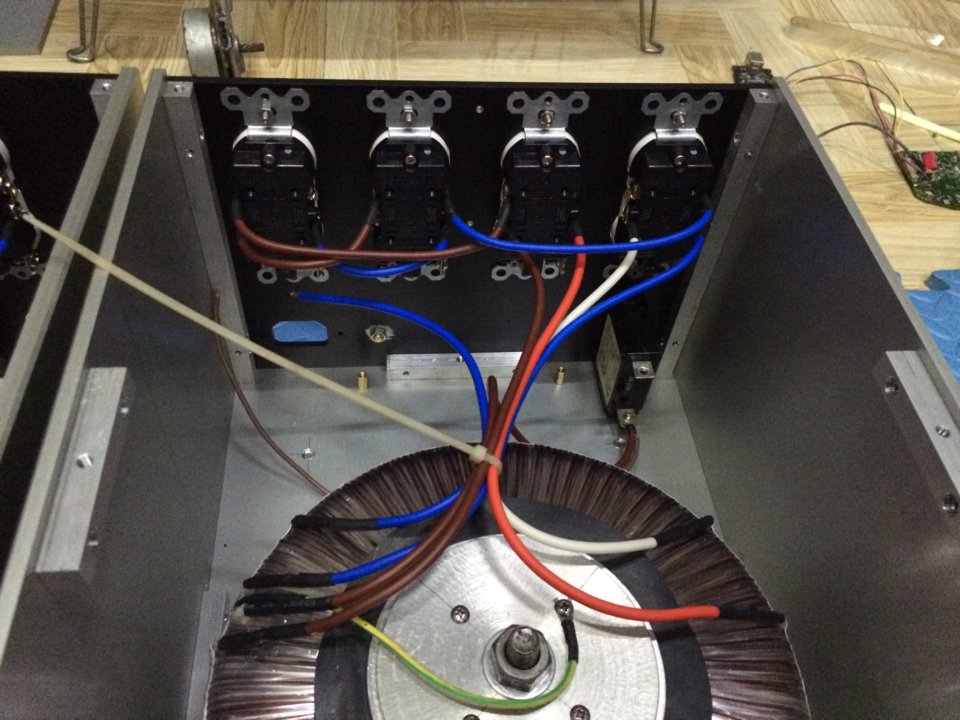

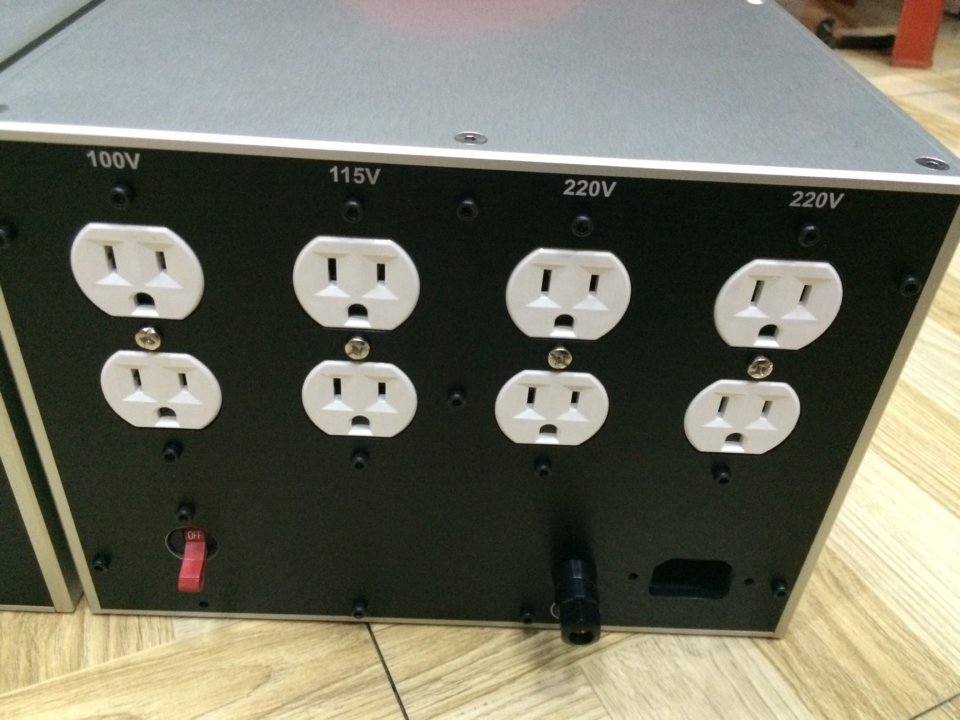

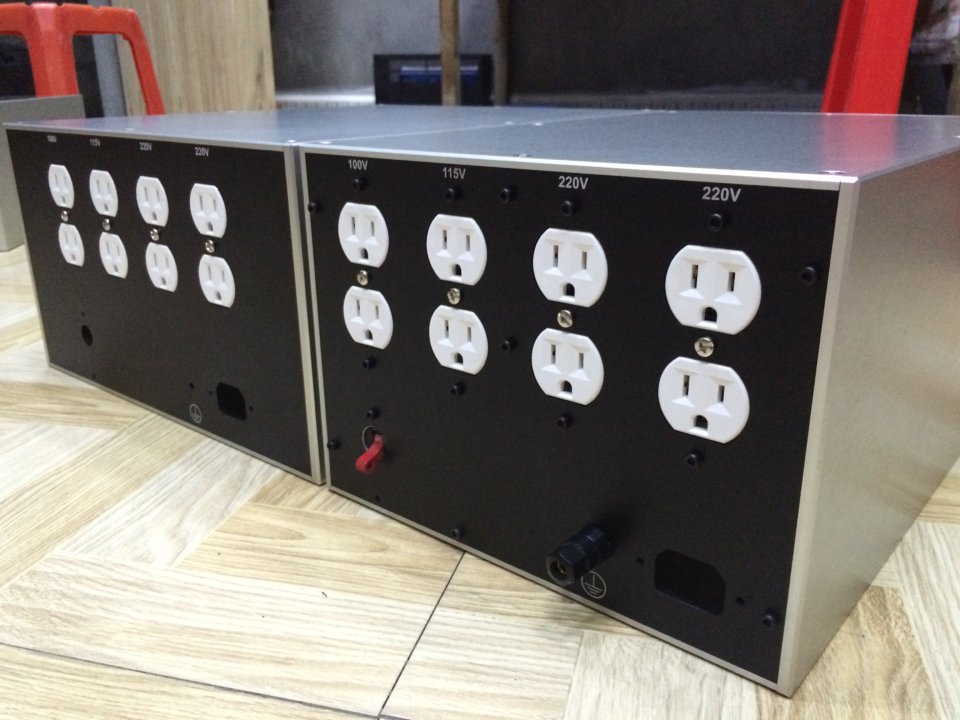

Nhìn vào cách đấu ổ cắm em suy: - Nâu + xanh: 220v *Ở trong cuộn nâu xanh được ra dây: - Nâu + Đỏ: 115v - Đỏ + Trắng: 5V (bỏ không dùng). Nếu đấu nâu trắng sẽ được 120v - Trắng + Xanh: 100v Đơn giản vậy thôi bác Zorro

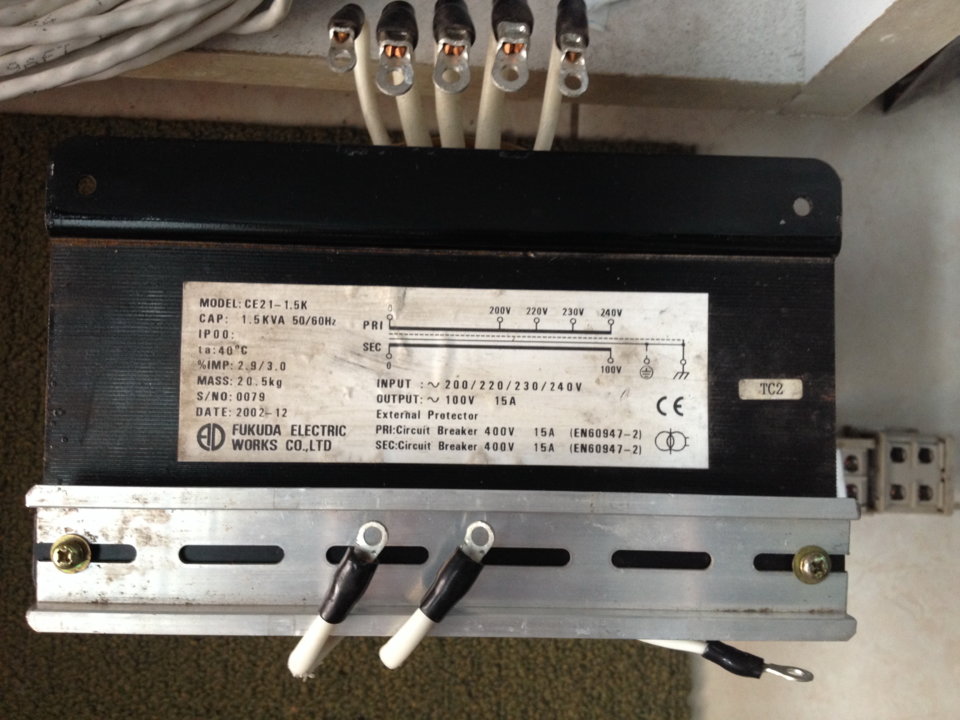

Bác nói rất đúng. Dạ quận 220V thứ cấp được chia làm 2 điểm, 0-100V-105-220. lần lượt là BLUE, WHITE, RED, BROWN BLUE-WHITE=100V. RED-BROWN=115V. BLUE-BROWN=220V. Cách đấu này sẽ tận dụng hết quận dây cả dòng lẫn áp, vd nếu các bác có 2 loại thiết bị 100V và 115V nếu thông thường biến áp ra 0-100-115-220 vậy 2 đường 100V-115V đều chung 1 đoạn nên sẽ chỉ khai thác được 1/2 công suất mà thôi, nên trên đoạn 0-220 em lấy nửa còn lại ra áp 115 hoặc 120 vậy có phải 2 ổ cắm này khai thác thoải mái không ạ? 1 số biến áp japan rất hay ra kiểu 0-100-200V thực ra nếu muốn lấy 100V toàn cs của biến áp thì các bác làm 2 ổ cắm lấy đoạn 0-100 cho vào 1 ổ riêng, và đoạn 100-200 cho vào ổ còn lại vậy mới kéo hết 100V kẻo mua 2K lại xài có 100V/1KVA
Cám ơn bác MyFB. Em cũng biết như bác đã tả, nhưng em băn khoăn là nếu đấu như vậy thì ổ 115v có đồng pha với điện áp 100v, 220v và điện áp vào không?
Cách chia và quấn như bác khác với các hãng quấn biến áp của Nhật, Mỹ và VN hay làm, và cách này sẽ tăng được công suất nếu xài cùng lúc 2 tải cho ổ 100v và 115v, nhưng dây cho cực N của các điện áp không cùng một dây theo quy ước thì khi xài cùng lúc các thiết bị trong bộ dàn có nhiều điện áp khác nhau thì liệu nó có ảnh hưởng đến âm thanh không? Cây nhà trồng được, sao bác không quấn 3 cuộn thứ cấp riêng luôn cho nó híend?
Với cách đấu như thế này chỉ cho ra được 3 loại điện áp khác nhau theo yêu cầu. Còn một trong hai cái điện áp cho ra đó sẽ không có mass tuyệt đối hay nói cách khác khi ta sử dụng đồng thời cả 3 nguồn điện thì chắc chắn có một nguồn sẽ bị mass ảo hay như cắm nguồn 100V và nguồn 115 ( 120V) thì một trong hai nguồn đó sẽ bị mass ảo( nó thực tế sẽ là 0-100V=100V, 100( bút điện đã đỏ chưa nhỉ???).- 220V=120V...) và không cẩn thận người sử dụng sẽ vẫn bị giật như thường => tác dụng của cái biến áp cách ly nó không có giờ nó như cái biến áp tự ngẫu mà giá thành thì là của biến áp cách ly....
KHông hiểu lắm ! Theo kỹ thuật thì biến áp cách ly không có gì gọi là mass cả mà chỉ có là điểm này so với điểm kia là bao nhiêu vôn mà thôi. Tất nhiên là phải cùng cuộn dây. Quay lại vấn đề thì đây chỉ là một cuộn dây thứ cấp được tính toán out 220V. Và tiện thể trich ra vài cấp điện áp khác nhau để tiện dụng... Cái này dễ nên chắc cũng không cần mổ sẻ nhiều, biến áp cách ly thì đương nhiên là an toàn ( không giật ) nếu là cách ly. Còn giật hay rò gì đó thì đó là lỗi rồi.

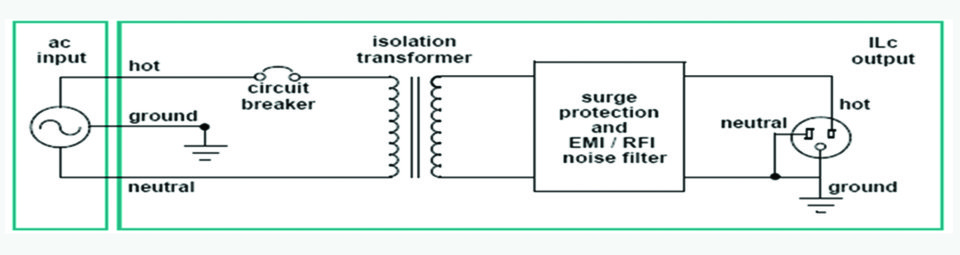

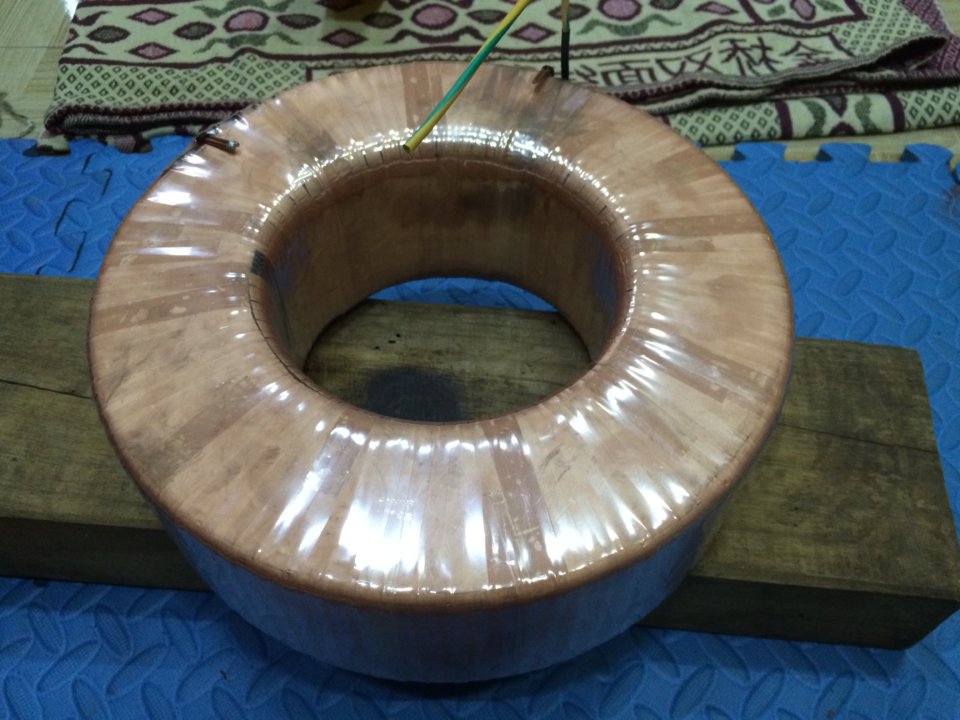

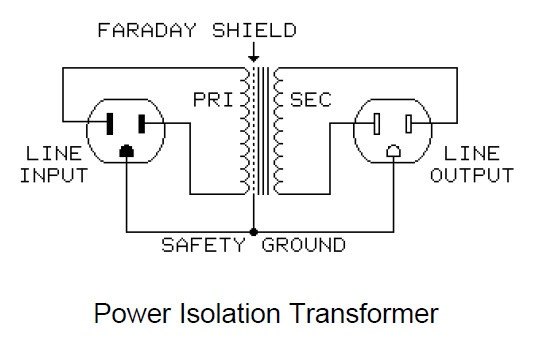

Cách ly 100% thì giật sao bác, bút điện chỉ đỏ khi không nối đất và đầu cuối của sơ cấp gần với điểm đầu của thứ cấp thôi. Nếu bác để ý em nói bên trên đảo phích cắm 180* sẽ chính là cái để thử bút điện đó, nhưng cái đó là điện cảm ứng bác ah, vì khi những biến áp có màng chắn tĩnh điện chuẩn đã nối đất rồi thì quay kiểu gì bác cũng không đỏ bút ở ngõ thứ cấp. Bác lại hiểu sai về biến áp tự ngẫu, biến áp tự ngẫu là biến ap không cách ly mà điện áp ra chỉ ăn theo cuộn sơ cấp, ví dụ biến áp tự ngẫu hai đầu ra thường thì 100-220V sẽ đính thẳng vào cùng quận dây và so với điểm 0 tức là điểm đầu, khi phần mạch so áp có áp nó sẽ điều chỉnh chổi quét trong phạm vi quận dây thường là 250V để đầu ra luôn ổ định 100-220V lúc này bác chọc bút điện thì đỏ luôn ạ. Cách ly phải chuẩn phải như thế này, chứ không nối đất thứ cấp chấu N đâu, thường thì biến áp có màng chắn tĩnh kể cả biến áp thường lẫn cách ly dây vàng xanh này đi riêng và không nối chung với dây N của thứ cấp, có chăng nó nối với điểm giữa của quận thứ cấp với amplifier mà mass hệ center tap đó bác ạ.
Em không chém chứ nói thật với bác là đẹp hơn, và thua kiểu quấn của lioa thôi hehe. Dạng như lioa nó tính toán 1 lớp ở vòng ngoài thiết kế từ khi cuốn lõi nên khi cuốn dây xong thì em ngả mũ chứ nó làm cách ly e rằng nó lại thua em nốt hehe.
Bạn cứ thử cái bút thử điện vào cả mấy cái nguồn của cuộn thứ cấp của bạn xong bạn cho anh em kết quả. Có video minh họa được thì tốt. Còn thực tế thì theo cách đấu của bạn hiểu đơn giản là - 0-100 thỉ 0V bút thử điện không đỏ; Còn đầu 100V bút thử điện sẽ đỏ... - 100-220=120V. 100V bút thử điện đỏ; 220V bút thử điênn đỏ hơn .... - 0-220=220V 0V bút điện không đỏ; 220V bút điện đỏ Cách đấu của bạn chỉ tận dụng được cuộn dây và không cần dùng dây to cho đủ công suất nhưng cực kỳ nguy hiểm cho người dùng.. Còn muốn đảm bảo công suất thì hoặc là phải cuốn dây to cho đủ công suất từ 0-220V hoặc giảm dần dây theo cấp điện áp từ 100V-220V và lấy đầu 0V là cố định chứ không được lấy cấp áp A thỉ đầu 0 V là điểm này, cấp áp B thì lấy 0V ở một điểm áp lửng lơ và dùng chung trong một hệ thống không cẩn thận chúng còn cãi nhau khi sử dụng và món đồ quý giá của người sử dụng với kiểu đấu điện này nó sẽ bị hỏng đó bạn...
Ok bác, em sẽ thử trong các trường hợp sau. 1 không nối mass cho mang chắn tĩnh, đảo phích cắm sẽ đỏ 1 chiều phích. 2. Nối mass đảo phích vô tư. @. Đi chân đất thử 2 trường hợp.
Một chút thông tin tiếng việt cho các bác. Thành viên lanhuong này rất giỏi về kỹ thuật điện ở diễn đàn dientuvietnam.net. 1/. Ý nghĩa kỹ thuật : - Biến áp cách ly là loại biến áp có cuộn dây sơ cấp và (các) cuộn dây thứ cấp chỉ ghép với nhau bằng từ, không ghép bằng điện, nên cách biệt và độc lập nhau về điện ( các cuộn sơ cấp và cuộn thứ cấp rời nhau). - Trong biến áp cách ly, điện áp AC sơ cấp đi vào cuộn sơ cấp và sinh ra từ trường biến thiên. Theo định luật cảm ứng điện từ Faraday, sẽ xuất hiện một sức điện động cảm ứng ở các cuộn thứ cấp. Tùy vào sự chênh lệch số vòng dây giữa cuộn sơ cấp và các cuộn thứ cấp mà có tương quan điện áp khác nhau, có thể tăng thế hay hạ thế (so với điện áp sơ cấp). 2/. Tính chất : - Bất kỳ điểm nào trên cuộn thứ cấp (cuộn hạ áp) đều có hiệu điện thế bằng 0 so với mặt đất, nên ta không bị điện giật khi chạm người vào hạ áp hay vỏ thiết bị. - Cuộn dây sơ cấp và (các) cuộn dây thứ cấp có các đường đặc tính Volt-ampère khác nhau. - Hiệu quả truyền công (truyền năng lượng hay thông tin) giữa cuộn dây sơ cấp và các cuộn dậy thứ cấp do độ hỗ cảm quyết định. 2/. Cơ sở toán học : Các chỉ tiêu chung cho biến áp, trong đó có biến áp cách ly : m là hệ số biến áp (transformer rate). M là độ hỗ cảm của 2 cuộn dây (Mutual Induction). Lprim = Độ tự cảm của cuộn sơ cấp Lsec = Độ tự cảm của cuộn thứ cấp Nsec = Số vòng thứ cấp. NPrim = Số vòng sơ cấp. Công thức : Lprim.Lsec = M.M m = M/Lprim = Lsec/M m = Lsec/Lprim = (Usec / Uprim) x M = (Nsec / Nprim) x M 3/. Ứng dụng : - Máy hàn điện, máy nạp accu, các biến áp nguồn (đổi điện từ điện lưới AC xuống thành các điện áp nhỏ 12 VDC , 5 VDC... trong các máy móc điện tử .v.v... - Các bộ nguồn xung cũng dùng biến áp cách ly để cô lập nguồn cao áp nắn từ điện lưới với các mức điện áp ngã ra --> chống giật cho các mạch điện, các thiết bị mà nó cung cấp. Mạch nguồn máy tính và biến áp siêu áp plyback / TV là một trong những ứng dụng máy biến áp cách ly. - Biến áp cách ly để phát và thu tín hiệu điều khiển trên đường dây cấp điện hay có liên quan đến đường dây cấp điện, như biến áp dùng trong kỹ thuật PLC (Power Line Communication). Thân ái. Lan Hương. @. Bút thử điện dựa trên cơ sở đo điện áp với đất nên không tin các bác chọc bút thử ngồi trên giường còn lâu mới đỏ, hoặc các vật cách điện có trở kháng cao, trở kháng thấp vẫn đỏ nhé.
Trong cách nói như trên thì khi ta chọn điểm A là 0 thì điểm B khác A thì B phải có giá trị cứ hay vẫn hiểu B=A.... Còn điện giật thị khi nó có giá trị >36V thì con người sờ ( chạm ) vào điện sẽ có cảm giác bị điện giật rồi độ giật mạnh hay nhẹ tùy theo mỗi người mỗi khác nhau.... Khi hai thiết bị trong cùng hệ thống( đấu nối nhau...) có sự khác nhau về điểm 0 tương đối tại phần nguồn thì nó ảnh hưởng thế nào đến thiết bị mình để mọi người nghĩ...( thực tế thì 0-100 V=100V =Ua; 100-220=120V=Ub vậy tai 0của Ub sẽ là 100V so với 0Ua; 120Ub sẽ là 220V so với 0Ua và 120V so với 100V Ua...)
Bác đang hiểu nhầm rồi, điểm 0 ở bài viết là so với đất, bác muốn thử bút điện thì bác phải có trở kháng với đất chứ. Trong hệ thống cắm cùng nhau nếu đã có biến áp và tất nhiên có đường nối đất thì em biết là không bao giờ nó thông nhau sơ và thứ nên bác không có điểm nào mà so cả, rất căn bản là biến áp trong amp cũng là 1 biến áp cách ly đa phần là hạ áp, điểm mass được tạo ra trên bộ nguồn nắn lọc theo 2 cách truyền thống là hệ thống mass center tap và mass sau diode, hai kiểu mass này không liên quan đến sơ cấp và chỉ được triệt tiêu tùy các đấu với hệ thống tiếp địa Còn so trên quận dây thứ cấp thì áp 100V tất nhiên bác chạm 2 điểm sẽ giật ạ, và cũng tùy trở kháng của từng người. Nếu bác thử ở nhà bác đỏ bút thì bác nên kiểm tra lại sơ đồ đấu thứ cấp, chắc điểm 0 đang nối mass rồi nên bút đỏ là đúng hoặc có chạm sơ với thứ cấp và 1 điểm nữa gặp ở biến áp tháo máy bị dính nước là lớp cách điện sơ thứ bị ẩm nên giảm trở kháng có hiện tượng rò nhẹ sang thứ cấp. Đảo chiều phích cắm 180 độ hết với biến áp xuyến thì là biến áp bác không có màng chắn tĩnh điện đâu. Bỏ qua cục filter cũng thế thôi.

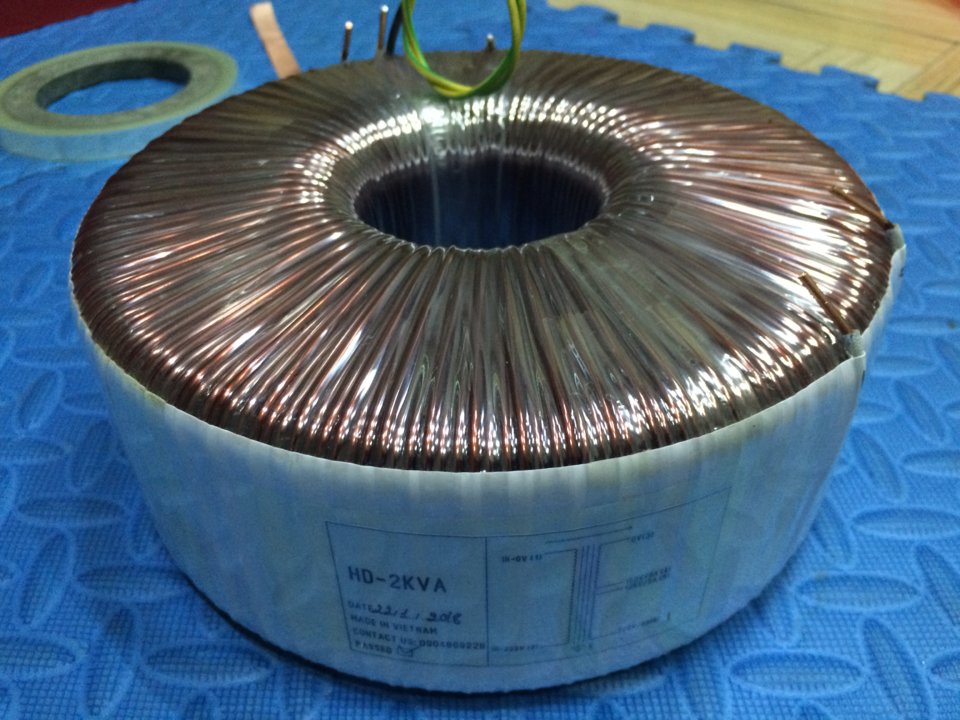

@ Bác Diyampli cứ "chém" ... Bác chụp cho mọi người thấy rõ sơ đồ mô tả cách ra đầu dây, đầu dây tương ứng với điện áp của BACL HD (tem dán có trong ảnh do nhà sx đã quy định ). Anh, em về sau mua BACL của bác cũng bớt lăn tăn hơn. @ Lioa (bác Linh) sx và quấn BACL kiểu này bằng máy, có nhà máy ...bác quấn tay BACL được như trong ảnh, em mới khiếp.

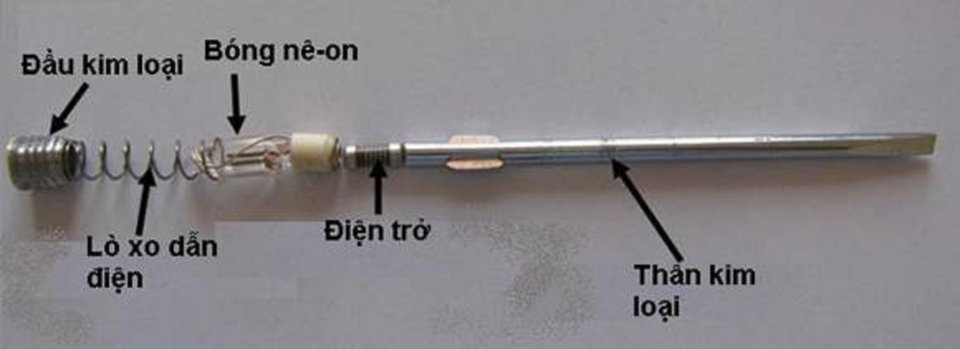

@ Cách làm như của Diyampli không đúng theo hướng dẫn của nhà sx BACL HD Madein Viet Nam. - BACL HD có cuộn thứ quấn theo kiểu tự ngẫu. Đã quy định điểm đầu và trích ra các điểm với điện áp khác nhau... (quấn cuộn dây theo chiều nhất định). Ví dụ: Điểm đầu nhà sx quy định O vôn (điểm trên cùng phía bên phải bức ảnh ), điểm tiếp theo 100 v, 115v....điểm cuối 220v. @ Diyampli đấu dây BACL HD ra ổ cắm như trên là không đúng kỹ thuật điện, nguy hiểm cho người sử dụng và gây hỏng thiết bị điện...(thực tế chưa thấy thợ nào làm vậy). Nhiều bác đã có ý kiến như ở trên. @ Diyampli dùng bút thử điện để chứng minh cho cách làm của mình ..., thiếu tính thuyết phục. Vì: Bút thử điện (điện áp thấp) sử dụng hiệu ứng điện dung ký sinh trên cơ thể người (body stray capacitance) để hoạt động. Cơ thể con người có điện dung, được xác định bởi Hiệp hội Chống Tĩnh điện (ESDA) là một tụ điện 100pF với một điện trở 1,5 kΩ Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua điện trở, qua bóng đèn và qua dung kháng của cơ thể người để hình thành mạch kín, làm cho bóng đèn sáng lên.
