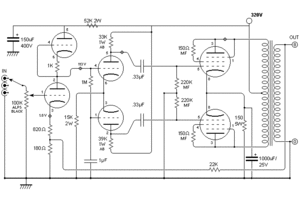

Hôm qua em xin được của Bác via mạch tube amp toàn Nga dùng 6Pi3C và 6H1p . Về nhà định bắt tay vào thực hiện nhưng không tìm thấy chân số 1 trên đèn 6Pi3C để chập với chân 3 và 4 ra plate của OPT. Thứ tự đánh số các chân của các đèn tầng đầu em cũng đã chỉnh lại 1&6 plate; 2&7 grid ; 3&8 cathod ; 4& 5 đốt tim có phải không các Bác ? Hình như mạch này là fix bias . Em tham khảo một số mạch PP thấy bias được chỉnh bằng nguồn riêng. Xin các Bác tư vấn cho em về bias fix và Bias chỉnh có ưu nhược điểm như thế nào đối với mạch PP dưới đây . Giả sử muốn DIY theo phương án bias chỉnh thì phải mod mạch lại như thế nào ?
Chân 1 và 6 bỏ đi 2 và 7 là heater 3 - Anode 4-G2 5-G1 8- Kathode Chạy theo mạch này ổn rồi . Cứ cho nó khóc rồi làm gì thì làm sau
Chào bác, mấy hôm nay em ốm nghỉ ở nhà nên không vào VNAV thường xuyên lắm. Mạch của bác nguyên thủy là Fix bias ( bias chỉnh ) tuy nhiên vì bác mới tập làm nên em mới chuyển sang auto cho nó dễ. Sự ảnh hưởng lên chất âm của bias fix và auto thì cũng có nhiều tranh cãi giống như vụ dây nguồn vậy, chẳng có hồi kết thúc đâu. Tuy nhiên bác đừng lăn tăn nhiều, cứ làm đi sau này gắn thêm mạch chỉnh bias bé bằng bao diêm thôi mà đâu có gì khó. Chân 1 đèn 6Pi3C cứ bỏ trống ( vì bên trong đèn nó đã nối sẵn G3 dính vào Cathod rồi. ) Cần gì bác cứ gọi em. Thân mến
Dạ em chỉ théc méc vì em yêu khoa học thôi chứ em cũng đang xúc tiến dự án theo i sì mạch của Bác Via . Em đang trong giai đoạn hoàn tất biến áp nguồn nên muốn hỏi để biết có phải bố trí thêm 01 cuộn trên biến áp nguồn để cân Bias hay ko? điện áp AC của cuộn này là bao nhiêu volt?( đang tập tành cưỡi dream nhưng cũng muốn phấn đấu nhảy lên .... Future Neo mà )
Em đã quấn xong luôn cục biến áp nguồn rùi , đã đem qua xưởng Rùm Beng ngâm vecni và kiểm tra đạt các thông số như thiết kế như dự kiến . Sơ cấp : 220V Thứ cấp : _ Cao áp 300mA : 280V ; 300V ; 320V ; 340V ; 360V _ Cao áp 300mA : 50V ( Dự định để chỉnh Bias sau này) _ Đốt tim 6.3V/3A ( 2 cuộn) ; 5V/3A(1 cuộn) Bi giờ vật tư đã được chuẩn bị gần xong chỉ còn thiếu 04 tụ nối tần 0.33uF thôi ( Đang nhờ cô Hai kiếm dùm nhưng chưa có)
không phải chờ cô Hai đâu, để mai em gửi cho bác Rùm biếu bác nhé. Đốt tim vậy đủ rồi , nếu mà thầy Cap chê thì bán cục đó lại cho em. bi nhiêu em gom hết. Thân mến
Cám ơn Bác Via đã nhiệt tình hướng dẫn và cung cấp hàng nóng . Thừa dây 0.4 nên tiện thể em quấn luôn cuộn 50V , ko lẽ bi giờ ra chợ mua nữa trăm gờ ram dây nhỏ về quấn cuộn chỉnh bias ? Theo dự kiến ban đầu em còn thêm 2 cuộn 6.3V dây 0.8 đấu CT nhưng sau 01 hồi bở hơi tai xếp được 02 cuộn 6.3V & 01 cuộn 5V dây 1.2 vào cùng 01 lớp, mấy ngón tay em đơ luôn nên ngưng luôn . Thôi để chờ dự án sau em sẽ làm lại cục khác ra mấy chục đầu 6.3V luôn nghen Bác Rùm .
Dạ thưa Bác Via , độc lập tác chiến quấn biến áp nguồn đối với riêng em là loại hình thể thao đa môn phối hợp bao gồm quấn, vuốt, kéo, tì, kẹp, đạp.... sử dụng đủ tay , chân và đôi khi phải dùng cả miệng ... để giữa dây và lõi nữa ... do đó khác xa môn bida Bác ạ .
Tay trái phải tì hơn tì bi-da Tay phải phải uyển chuyển do quay tròn chứ không thọt Mắt phải chăm chú hơn do dây đồng nhỏ hơn bi đá Tư thế phải ngồi một chỗ phê hơn đánh bi-da - đi qua đi lại Lưng phải cong đúng tư thế Khi thay giấy lót phải sử dụng đủ tứ chi . Tay cắt băng keo phải chính xác với rộng lõi Tay lót giấy phải thẳng và không lỏng không chặt Tay khuyên dây đồng vào trạm phải luyện tập như ... làm mành trúc Tay cạo verni dây đồng phải vừa đủ lực Tay dán trạm phải biết mẫn cảm với keo 502 Mũi phải thích nghi với mùi xi-len và mùi 502 bị đốt . Tay phải đỡ và đảo phe sao cho thẳng 4 bề Vô Fe tay phải ấn vừa đủ . Da tay phải biết Fe khi nào mặt phải , khi nào mặt trái Xiết ốc Fe phải biết điểm dừng .... Riêng nguồn cho Ampli PP thì .... to hơn bình thường . Mời các bác tiếp ạ ! ( xin phép spam tí )
Em xin tí spam: Sau khi quấn, ngủ rất ngon, không mộng mị lung tung chỉ mơ thấy cục biến áp của mình thôi.
Chào bác buổi sáng, đúng đó là mạch SRPP, nhưng không gọi là xuất anod đâu bác ạ, Em có cầm cho bác 4 chiếc tụ dầu 0.5/1000V là nối tầng, trưa nay em gửi bác Rùm đem về cho bác nhé.
Sao trong "chân kinh" của bác Rumbeng lại thiên về bên phải thế nhỉ, em thuận tay trái, mắt trái, chân trái... thì phải làm sao đây?
Nhờ luyện tập kiên trì những khẩu quyết bên phải như vậy mà chân dung anh Rùm ngày nay mới giống như trong Avatar. Còn ngày chưa "phải" thì khác
Lão Ham cũng muốn sì pam một tí: Trước khi quấn: Tay phải sạch và khô. Rất kỵ ẩm, trơn.. Quên điều này Xfmr rất dễ..tẩu hỏa :roll:
Em đã nhận được hàng nóng, Cám ơn Bác Via nhiều. Trưa nay em sẽ tranh thủ chạy ra NT hốt một mớ dây về cho dự án BA nguồn quân khu phía Nam Q7 .

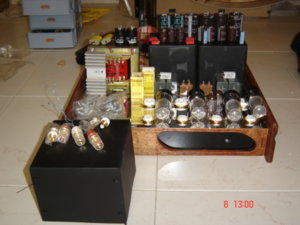

Tiến độ 6P3C PP Báo cáo các Bác, cơ sở vật chất đã được chuẩn bị tương đối đầy đủ , bi giờ em bắt tay vào hành động thôi .
Cám ơn Bác Via , em đã nhận được Volume, dự án đang tiến triển thuận lợi, tối qua em đã chạy xong hệ thống dây đốt tim . Bác cho em hỏi trên mạch điện trở có thêm chữ MF hoặc AB có khác gì so với điện trở Tàu mua ở NT ko ?
Chào các Bác, con tube amp PP 6P3C của em đã hát lúc 18h00 chiều qua, tiếng Bass tràn trề ... không nhưng thế nó còn khuyến mãi thêm tiếng tu tu hệt như còi tàu hỏa . Sau khi nối nguồn đốt tim của đèn tầng đầu với mass và nối mass vỏ volume , ù cũng không giảm , mệt hoa mắt ù tai , ăn uống xong chạy qua nhà Rùm nghỉ xả hơi và bày tỏ tâm sự ...newbie . Bác Rùm đã tạm gác công việc mod cái EL84 SE lại để hạ cố đến ổ DIY của em . Sau một hồi giở hết các chiêu xử lý mass, mỗi lần Rùm Beng muốn 'see difference" là dây sọc xanh vàng mắc võng chằng chịt , tiếng còi tàu trong ...mưa ... đêm vẫn cất lên dõng dạc và con amp mà em nắn nót hơn tuần nay trông y như cái ...tổ quạ . Quá ngứa ngáy vì cái đầu chưa kịp gội, Bác Rùm mới tung tuyệt chiêu "Đoạn chỉ thần công" : cắt phén đường hồi tiếp có con trở 22K , tiếng ù giảm rất đáng kể . Em tạm cấp visa để Bác Rùm về nhà gội đầu lúc 22h30 . Bi giờ Amp của em cũng ù hơi nhẹ, để em dọn lại cái ổ quạ cho gọn gàng theo ý kiến tư vấn của Rùm rồi sẽ báo cáo với các Bác sau , lúc đó em sẽ post hình lên luôn thể . Cám ơn Bác Via đã cung cấp hàng nóng, cung cấp sơ đồ mạch và tư vấn kỹ thuật . Cám ơn Rùm Beng đã hỗ trợ đập tắt tiếng ù trong mưa đêm. Cám ơn Bác Tea đã cung cấp FE và tư vấn em quấn cặp OPT PP
Khà khà, phải biết thất bại mới quý .............. thành công . Thanh mass lần sau tráng chì trắng phếu luôn cho nó gấu nha .
