Cùng nhau cân chỉnh và cảm nhận về Luxman L550

Sau chủ đề về Cùng nhau cân chỉnh Marrant PM94, tôi nhận được một số câu hỏi về amp class A chạy rất nóng hoặc chỉ ấm ấm. Thật sự trả lời cụ thể câu hỏi đó rất khó vì mỗi hãng có cách thiết kế khác nhau, nhiệt độ cũng khác nhau. Và điều quan trọng là 1 người thì không thể dùng hầu hết các amp trên thế giới. Hơn nữa mỗi hãng có thiết kế khác nhau cho cách cân chỉnh bias cho phần công suất và cái quan trọng là phần lớn các amp này có tuổi thọ đã cao.

Có bạn hỏi tôi về L550 chạy quá nóng, mặc dù tôi chưa sử dụng amp này chỉ nghe qua vài dòng, nhưng chúng ta hãy cùng nhau thảo luận về nó để có thông tin tốt nhất. Tôi sẽ dịch quy trình cân chỉnh có trong sách hướng dẫn sửa chữa - SM để đảm bảo rằng sau này bạn nào làm theo nó mà vẫn chưa hài lòng thì chỉ có nước bán thôi. Cũng giống như PM94 chủ để này tôi chia làm 2 phần:
- Giới thiệu về L550 và chia sẻ về nó - phần này nhường các bạn.
- Cân chỉnh amp theo sự hướng dẫn trong SM - tôi tạm dịch và hứong dẫn theo sự hiểu biết của mình.



Một topic rất hay cho các anh em đang sử dụng dòng máy này. Thank bác rất nhiều.
Mong bác chỉ dẫn cặn kẽ cho anh em trên này.
Nhân tiện bác có thể giới thiệu và hướng dẫn các loại khác như : Marantz Pm99SE, LUX 530, 540, 560, 570...
Chúc bác thật nhiều sức khỏe.



trước em cũng có MF A100X class A 50W cũng nóng dã man và đó là 1 lý do để tiễn em nó lên đường , vì nhà có trẻ con thì dở lắm :wink: nhưng mà giờ dòng đó lên giá vèo vèo :lol:

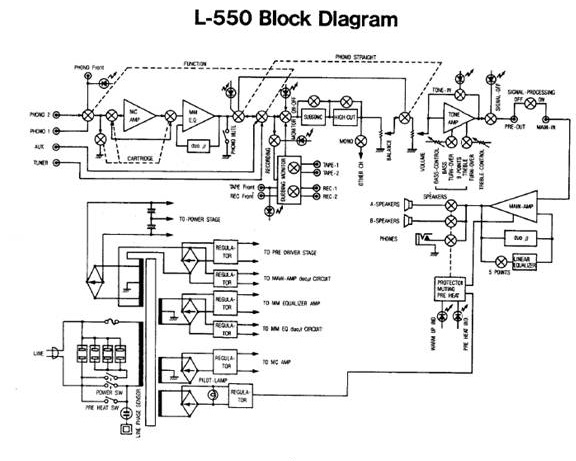

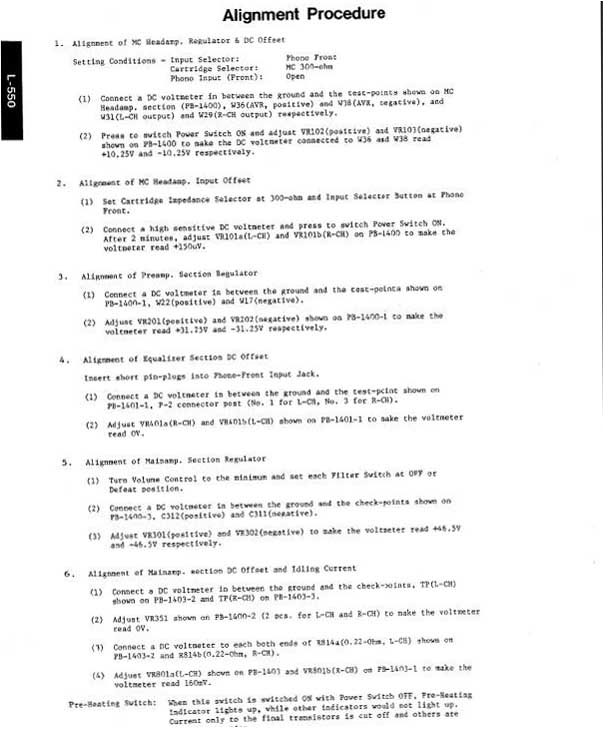

Quy trình cân chỉnh L550 nguyên bản.

PS: Có thể tôi đưa bài viết tiếp theo chậm 1 chút vì tối nay đi nghỉ hè. Chúc mọi người khỏe.



Em cũng đang sài em Luxman L550 đây, mong bác sớm đưa bài lên để mọi người cùng tham khảo. thanks bác.



Bác Khoa ơi, bác sắp về chưa ạ? E đang đợi tin bác để E còn phải cho con Lux của E đc mát mẻ bác Khoa ạ . Khổ nỗi nếu thân nhiệt E có nóng thì uống Doctor Thanh để giải nhiệt, chứ còn em Lux kia chỉ...chờ bác thôi.



Em hay tò mò nên thấy tipoic là nhảy vô ngay, rất mong được xem bài của bác sớm. Chúc bác khỏe.



Quy trình cân chỉnh - (Tạm dịch)
(Có 6 bước trong quy trình cân chỉnh L550 theo sách HDSC)
1. Cân chỉnh khuyếch đại MC, bộ ổn áp và điện áp DC offset:
Xác lập trạng thái - Ngõ vào của núm lựa chọn: Phono Front
- Cartridge Selector: Mc 300-Ohm
- Phono input (Front): Open
(1) Đồng để ở thang đo DC, que đen nối vào chân đất (hay vỏ máy) và que đỏ nối vào lần lượt các điểm đo thử (TP) ở bo mạch MC Headamp PB-1400, điểm TP thứ nhất là W36(ổn áp DC dương), W38 (ổn áp DC âm) và W31 (đầu ra kênh trái), W29 (đầu ra kênh phải).
(2) Bật công tắc nguồn và điều chỉnh biến trở VR102 (biến trở này điều chỉnh điện áp dương đầu ra của ổn áp), biến trở VR103 (điều chỉnh điện áp âm) - chắc chắn rằng đồng hồ để ở thang DC và nối vào các điểm đo W36 và W38 trên bo mạch PB-1400, điều chỉnh sao cho đồng hồ chỉ ở +10.25V và -10.25V.

(Đây là quá trình đo điện áp ổn áp cho MC Headamp. Như phần 2 có đề cập tới điểm đo W31 và W29 nhưng không thấy đề cập giá trị hay thông tin trên 2 TP này. Trên hình vẽ không thấy 2 TP này, mọi người đang sử dụng có ý kiến nào không ạ)



2. Cân chỉnh đầu vào của MC Headamp
(1) Nhấn lựa chọn trở kháng ở 300 Ohm và nút chọn ngõ vào ở Phono Front
(2) Nối đồng hồ đặt ở DC có độ nhạy cao (thang đo VDC thấp, để ở khoảng 2VDC cho những đồng hồ nào có giá trị chia nhỏ), nhấn công tắc nguồn - sau 2 phút điều chỉnh VR101a (kênh trái) và VR101b (kênh phải) trên bo mạch PB-1400 sao cho giá trị trên đồng hồ ở +150uV.

(Đây là quá trình cân chỉnh điện áp đầu vào của khuyếch đại MC Phono. Các bạn mà không sử dụng Phono thì không cần thiết cân chỉnh 2 phần này - bỏ qua)



3. Cân chỉnh phần ổn áp cho tầng tiền khuyếch đại:
(1) Nối đồng hồ để ở thang DC giữa điểm đất và TP trên bo mạch PB-1400-1, W22 (điện áp dương) và W17 (điện áp âm)
(2) Điều chỉnh biến trở VR201 (điều chỉnh điện áp ra dương) và VR202 (âm) trên bo mạch PB-1400-1 sao cho giá trị ở mức +31.25V và -31.25V

(Việc điều chỉnh các mức ổn áp để cung cấp cho nguồn các Transitor hoạt động đúng thiết kế. Nhưng ở L550 thì phần ổn áp này quả là kinh khủng. Nó bao gồm 7 transistor để đáp ứng điện áp ra lúc nào cũng ổn định và có công suất lớn)



4. Cân chỉnh điện áp DC offset ở phần Equalizer
Nối cầu ở jack ngõ vào Phono Front

(1) Nối đồng hồ thang DC giữa đất và điểm đo TP trên bo mạch PB-1401-1 có đầu nối P-2 là chân số 1 cho kênh trái, chân số 3 cho kênh phải.
(2) Điều chỉnh VR401a (kênh hải) và VR401b (kênh trái) sao cho đồng hồ hiển thị 0V.



5. Cân chỉnh điện áp ổn áp của phần khuyếch đại chính - Mainamp
(1) Vặn triết áp âm lượng ở mức nhỏ nhất, công tắc Filter đặt ở OFF hoặc vị trí Defeat
(2) Nối đồng hồ DC giữa đất và các điểm đo trên PB-1400-3, C312 (điện áp dương) và C302 (điện áp âm)
(3) Điều chỉnh VR301 (điều chỉnh điện áp dương ra) và VR302 (điện áp âm) sao cho giá trị trên đồng hồ là +46.5V và -46.5V

(L550 là amp thuần Class A nên không có mạch điện điều chỉnh chuyển khi chạy ở ClassA sang ClassAB. Đây là ổn áp qua đi ốt zener, khuyếch đại qua transistor 2SC1624 (+) và 2SA814 (-).



6. Điều chỉnh điện áp DC offset và dòng tĩnh ở phần khuyếch đại chính - Mainamp
(1) Nối đồng hồ DC ở đất và các điểm đo TP(L-CH) trên bo mạch PB-1403-2 và TP(R-CH) trên PB-1403-3
(2) Điều chỉnh VR351 trên PB-1400-2 (ở L-CH và R-CH) sao cho điện áp chỉ 0V
(3) Nối đồng hồ DC ở điểm cuối của điện trở R814a (0.22 ohm kênh trái) và R814b (0.22ohm kênh phải)
(4) Điều chỉnh VR801a (kênh trái) trên PB-1403 và VR801b (kênh phải) trên PB-1403-1 sao cho đện áp có giá trị 160mV

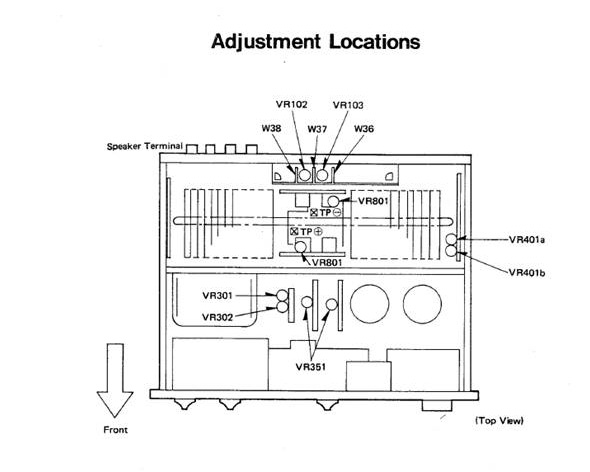

(Các bước số 1-2 là cân chỉnh bias, bước 3-4 là cân chỉnh dòng không tải để cho phép 2 kênh có giá trị giống nhau -để lúc vặn volume 2 kênh kêu cân nhau. Điểm cuối của R814a/b tức là điểm ra loa - đấu giữa 2 điện trở công suất đó. Về phần cân chỉnh có các bo mạch PB-XXXX nên hơi khó xác định. Tôi sẽ vẽ lại cho các bạn đâu là điểm đo và ở bo mạch cụ thể nào )



Chắc chắn rằng ClassA là nóng rồi, Phước hãy cân chỉnh theo bước số 5 và 6 để có thể khẳng định mình làm đúng theo sách HDSC. Sau đó thì làm thêm quạt thổi vào (bẩn hơn là thổi ra nhưng hiệu quả). Cũng tùy từng loại amp, trước mình dùng Passlabs X150 ClassA nhưng nó chỉ ấm ấm thôi.



E cảm ơn bác THK nhiều. Vậy là các bước cân chỉnh bias cho amp Lux 550 về cơ bản là đầy đủ, nhưng có 1 vấn đề cho E hỏi là thông sồ cân chỉnh bias giữa amp LUx L550 và L550X có khác nhau nhiều k ạ (nếu có thì khác biệt nhau ở chổ nào)? Có thể lấy thông số chỉnh bias của L550 để chỉnh cho L550X thì có vấn đề gì k ạ? Cảm ơn bác nhiều và mong đc bác chỉ giáo.



E cảm ơn bác THK nhiều. Vậy là các bước cân chỉnh bias cho amp Lux 550 về cơ bản là đầy đủ, nhưng có 1 vấn đề cho E hỏi là thông sồ cân chỉnh bias giữa amp LUx L550 và L550X có khác nhau nhiều k ạ (nếu có thì khác biệt nhau ở chổ nào)? Có thể lấy thông số chỉnh bias của L550 để chỉnh cho L550X thì có vấn đề gì k ạ? Cảm ơn bác nhiều và mong đc bác chỉ giáo

Mình không kiếm được Service Manual của L550X nhưng giữa các model cùng series không khác nhau nhiều lắm, kể cả mạch bên trong. Có chăng là khác một số linh kiện như tụ, đầu nối (connector)... Một số model kiểu như vậy như PM-94 và Limited, Denon PMA-2000IV và PMA-2000EA...

Phước hãy đo thử rồi post lên cho mọi người cùng chia sẻ. Đối với người có kiến thức về điện tử như Phước thì đo 2 bước 5 và 6 rất nhanh.



Cám ơn bác THK rất nhiều vì đã bỏ công sức sưu tầm,dịch thuật và hướng dẫn về vấn đề này.
Em là fan ruột của Luxman,đặc biệt là dòng L 550.Vì vậy những thông tin của bác rất hữu ích và thiết thực cho em cũng như các bác fan Luxman khác.
Một lần nữa xin được cám ơn bác thật to.
Trân trọng.



E cảm ơn bác THK nhiều đã chỉ giáo. Như lời bác paul gửi đến bác: bác đã bỏ thời gian ra nghiên cứu, dịch thuật và gửi bài viết lên topic để cho A/E nào đang, đã và sẽ sở hữu amp Lux dòng L550 học hỏi, nghiên cứu.
Bác đã khen E quá lời rồi ạ, bác làm E ngại chết đc . Về sự hiểu biết và trình đô kỹ thuật của E về máy móc, nhạc đài thì E chỉ ở mức i-tờ thôi bác ạ, mong đc bác chỉ giáo thêm nhiều.
Chúc bác luôn khỏe, vui trong công việc và audio!
@ bác paul: E nghe đồn thổi bác paul sở hữu đâu mấy em Lux L550, dạo này E đang làm thêm săn bắt và hái lượm (Ngoài giờ thôi bác ạ, vì đã vào biên chế ra là mất biên luôn nên E k dám bỏ) để kiếm thêm ráng rước em Lux L550 của bác về (à mà bác có nói là để lại cho E chưa bác paul nhỉ :lol: ?)



Em chỉ có 1 em L550 và 1 em L550X thôi chứ có đâu mà nhiều ạ.Và 2 em này là vật kỷ niệm của em nên ko thể bán được.Mong bác thông cảm.
PS-Luxman còn nhiều series khác rất hay chứ cứ gì phải là L 550 bác BTP ơi. Chẳng qua vì em thích chất âm pure class A của mấy dòng amp Lux vintage thui.



Thế thì bác cứ giữ lại em nào mà làm bác vừa ý, còn lại để chịu cho E :mrgreen: (trong dòng amp Lux E thích nhất các model của bác L550 và L550X mớ̉i khổ chứ ạ :lol: ).



Dòng 550 cũng chưa chắc hơn được 38FD đâu bác BTP ui. :lol:
PS-Em còn đang âm mưu sưu tầm thêm 1 cậu em cùng dòng với 550 là 560 nữa mà chưa có điều kiện đấy bác. :wink:



Ôi thế thì hay quá, E thì kết L550 của bác còn bác thì lại nói...thế thì đổi cho nhau vậy bác paul nhé .



Chào Bác THK ! Bác vui lòng cho em hỏi . Nếu em chỉ sử dụng phần cổng phono và pre out của amply L550 để thay thế cho phono box ,thì có cần cân chỉnh như trên không? Và nếu có cân chỉnh thì chất âm có thay đổi không ạ? Cảm ơn bác nhiều.



Tôi có việc bận nên hơn tháng không vào VNAV. Việc bạn hỏi mình có thể giải thích như sau:
- Bạn có thể thay thế phono box nếu lấy ra ở preout.
- Khi cân chỉnh có nghĩa xác định khuyếch đại tương đương với trở kháng đầu vào của phono và sao cho 2 kênh có cùng giá trị (độ khuyếch đai), tiếng sẽ cân như nhau ở phần Headamp này.



Chào Bác THK ! Cảm ơn bác rất nhiều . để em làm thử xem ,nếu có khó khăn gì ,thì mong bác vui lòng giúp đở nhé .
