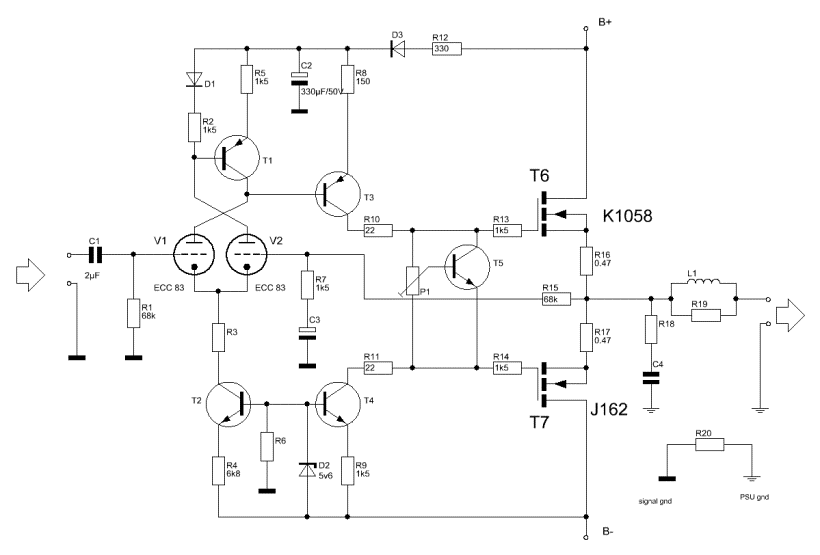

Chào các bác Em có cậu bạn vừa lắp xong một chiếc amply hybrid chạy mosfet với tầng đầu dùng đèn như sơ đồ dưới đây. Tuy nhiên sau khi lắp xong thì âm thanh (theo mô tả của cậu ta) thì chưa được như mong muốn lắm: tiếng bass mềm nhưng tiếng mid và treble chìm, mất hút, độ động kém, tiếng dính. Hiện giờ em và cậu này đang có í định mod lại chiếc amply này nhưng trình độ bán dẫn của chúng em còi quá nên không biết nên bắt đầu từ đâu, mong các cao thủ hảo thủ cho í kiến đóng góp. Các bác cứ thoải mái cho í tưởng ạ, món nào khả thi thì em sẽ cố gắng áp dụng Schematic đây ạ Cấu hình hiện tại: - T1-T5: BC550 BC560 - Tube: 6Н6П (thử với các đèn như 12AX7, 12AU7, ECC85... thì đều cho kết quả kém hơn, nhất là phần treble) - Mosfet: 1 cặp 2SK1058/2SJ162 cho mỗi vế, dòng tĩnh 500mA/vế - PSU: biến áp 24-0-24VAC => cầu diode => tụ 24mF/vế => choke 45mH/3.2A => tụ 6mF Mong các bác giúp đỡ em nhiệt tình :mrgreen:
Re: Mod amply hybrid Chào bác. Mình thấy nguyên lý mạch này không có vấn đề gì cả, theo mình là phần tube hoạt động với áp thấp quá không hay mà thôi. Sẵn linh kiện rồi, bác mod lại theo mạch Hybrid Aikido mà mình có trình bày trong phần Gallery, âm thanh rất tốt. Thân.
Nếu như bác Triết phán là do tube chạy áp thấp quá( em cũng nghĩ như bác ) thì ta chỉ nên mod theo hướng tăng áp cho tube thôi chứ nhỉ.Bác lại còn phán mod ( convert ) sang Moskido làm em loạn quá ???
Re: Mod amply hybrid Cám ơn bác đã đóng góp í kiến. Mạch moskido cũng hay, nhưng nguyên lý làm việc cũng như vai trò đóng góp của tube trong hai mạch là khác nhau, số lượng đèn cũng khác, do đó nếu sửa thành Moskido thì có lẽ phải làm lại từ đầu, chết chúng em mất :mrgreen: Các bác cũng thử phân tích giúp em xem dùng tube làm vi sai như trong mạch này thì có lợi điểm gì không, và các biện pháp mod có thể là gì, em cũng thấy là nguồn cấp cho đèn hơi bị thấp. Nên chăng tăng B+/B- hoặc dùng dòng đèn thấp áp? Mong các bác cho thêm í kiến ạ
Re: Mod amply hybrid Em là em làm cái hybrid theo kiểu này rồi,thất bại thảm hại.Nó không theo ý của em,em muốn có chất âm đèn nhưng có lực của bán dẩn lại được liên lạc thẳng không qua tụ nên em làm. -Chất âm đèn thì không có do dùng áp thấp cộng với nguồn dòng nhiều quá. -Băng thông rất kém. -Tính ổn định rất kém,ngõ ra luôn có DC rất vô chừng vì hồi tiếp để sửa điểm 0 thông qua vi sai bằng đèn rất kém nhạy. Nói như bác Triết là hơi đau nhưng cũng vẫn phải chặc bác đầu Sắt ơi,mạch trên chỉ vẽ ra cho vui và hoạt động tốt về nguyên lý thôi,thực tế không tốt,rất đáng để làm lại ...từ đầu. Moskido cũng chưa phải là hay. Bác nên chơi mạch khuyếch đại thế có nhiều yếu tố trở load và mạch lặp điện áp classA thì ok hơn nữa.
Re: Mod amply hybrid Mạch khuyếch đai thế của em cũng giống mạch moskido nhưng bỏ đi mấy cái nguồn dòng và mạch Driver thôi bác ơi. Khuyếch đại dòng thì em dùng
Cám ơn các bác Căng lắm thì cũng phải dỡ ra làm lại thôi, tuy nhiên em vẫn muốn tổng hợp í kiến của các bác để làm luôn một thể, thử các chiêu mod đơn giản trước, chưa đạt mong muốn thì mod tiếp, cuối cùng mới là dỡ ra làm lại ạ :mrgreen:

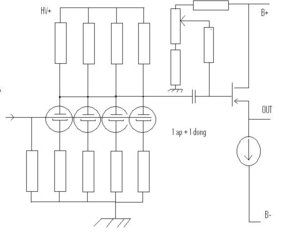

Theo em thì phải bỏ cái mạch ban đầu đi vì nó không thực tế. :lol: Việc moskido cho ra mạch KDDT 2 tầng dùng tube(1 khuyếch đại thế có nguồn dòng và 1 khuyếch đại dòng cũng có nguồn dòng) làm cho âm thanh rất giống bán dẩn,nhưng nếu giống bán dẩn thì em làm làm chi cho tốn kém :roll: Em quan niệm đơn giản là đẹp nên làm theo nguyên lý này đây. Không thể đơn giản hơn được nữa. :lol:
Ngoài lề về ý tưởng một chút là e cũng đã âm mưu làm 1 bộ pre KD áp ghép với 1 con pow KD dòng. :mrgreen:
Bác nhanh lên nhé,kẻo em làm trước đấy :lol: ,mà chơi toàn balance luôn bác ơi,em dùng 2 SE làm 1 balance.

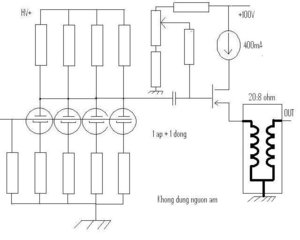

Em chơi kiểu này nó còn giống đèn hơn nữa nhưng nó vẫn có lực của bán dẩn nhá. :lol: Dính vô vụ biến áp thì hơi cồng kềnh 1 tí nhưng bảo đảm an toàn cho loa và lại tăng được nguồn cho công suất nên tiếng nó rất giống đèn. Ở tần số cao trở kháng loa có xu hướng tăng nên nguồn cao phía sơ cấp là lợi thế rất lớn so với không dùng biến áp. Khi đó điện áp cấp cho loa vẫn có thể tăng dể dàng chứ không bị đụng vào đĩnh nguồn như không dùng biến áp.
Bác ơi chất âm giống đèn nhiều quá e lại ko thik tí nào.Vì em lắp một chú tube amp tính ra còn nhanh hơn em này :roll:
Việc tìm 1 bóng tube công suất vài mươi watt chất âm hay cũng không phải dể và rẻ bác ạ,em thích cái bóng bán dẩn này vì nó chỉ lặp lại điện áp trước đó thôi mà mạch nó hội đủ yếu tố của hí èn hết bác ạ. Chạy single end classA(voltage amplifier and current amplifier) nhưng công suất cũng đủ lớn và chất âm thì phụ thuộc hoàn toàn vào các bóng tube phía trước thui. Cái này thì không phải lăn tăn vụ chất âm bán dẩn nữa.Các bóng phía trước được mắc song song để tăng dòng nhằm tránh dùng driver,nếu tiết kiệm hơn tí bác có thể dùng nữa bóng KDDT nữa bóng làm Driver thì chỉ cần 1 bóng cũng OK. 1 bóng tube làm pre amplifier,driver+1 bóng mosfet khuyếch đại công suất+1 OPT= 1 cái power Không thể đơn giản hơn được nữa. :lol:
Bác làm 1 con giống thiết kế trên của em tốn khoảng 1M rồi mang đi đấu với fist Watt hay chú nào đó của cụ Pass(bán dẩn),hoặc PP 6AS7(tube) thử xem. Nó hội đủ yếu tố mà mấy chú kia nằm mơ cũng không thấy. Này nhé,khuyếch đại dòng(solid)SE classA xuất cực S,khuyếch đại thế(tube)SE classA thuần. Đỉnh của kỹ thuật và nghệ thuật thiết kế amplifier rùi đấy,nghe hay/dở thì...tùy,em không có ý kiến. :lol: Muốn méo hài chẳn có méo hài chẳn,muốn damping factor cao cũng có luôn,muốn siêu tuyến tính cũng có luôn,muốn không hồi tiếp có không hồi tiếp luôn,...Muốn chất âm đèn có chất âm đèn,muốn lực như bán dẩn có lực như bán dẩn...Cực kỳ đơn giản và dể lắp... Bác muốn gì nữa nào... :lol:
Hi. 1 số bước cần áp dụng với mạch này: 1- dùng đèn Ecc88. 2- Giảm dòng tĩnh (chỉnh bias P1) 3- Giảm R4, R5 tới ngưỡng khởi điểm của CCS (cái cách chỉnh này mình đã nêu trong topic CCS rồi, chịu khó tìm lại nhé) 4- Tăng R15 (mình rất ghét mạch dùng cái này.. hic ) Thế đã phải meeting roài.
Tình hình là cậu chủ cái amp kia đọc xong buồn quá lặn mất tiêu rồi, em có muốn mod thì cũng chưa có amp mà mod bác ạ :lol:
Hôm nay em tặng ông đầu sắt cặp ECC86 cắm thử để giải quyết vụ mid,treble mất.Cắm xong thì treble cao vút nhưng nghe có vẻ hơi ít bass :shock: @Em đã giảm phân cực xuống dưới 400mA theo khuyến cáo.
Bỏ cặp 2SK170 vào chắc giải quyết nhiều vấn đề đó, chỉ có điều nó trở thành SS toàn tập thôi :lol: :lol:.
