Trời se lạnh chúng ta tổ chức ăn thịt chóe đi các cụ....?



Ớ, hay nhể? Đang đêm lại thèm thịt choé.
Hay là...



Chú đo đạc kĩ AMP để cuối tháng 11 thi thố tý.....



Chào bác nongdanfo, thấy bác đam mê & có tí nghề đèn đóm, e muốn nhờ bác chỉnh lại bias cho con amply đèn luxman lx33 có đc ko ah? e muốn thay bộ bóng công suất- tks bác!



Em cảm ơn bác đã tin tưởng , em chưa chỉnh chọt máy hãng bao gjờ, nên cũng hơi ghê răng.
Mí lị múa rìu qua các cao thủ hạ long em ko dám

@ em nge đồn cơ luxman này tjếng rất hay.



Em xem ở đây:
http://www.hifido.co.jp/KWLuxman+LX33/G1/E/10-10/C08-36895-19252-00/

thì thấy thế này:

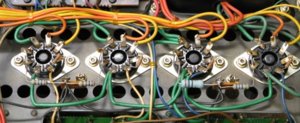

Các đèn suất EL34:
+ chân 1 và chân 8 (K) nối với nhau và nối qua điện trở 10 Ôm xuống mass (đo điện áp tại chân 8 để xác định dòng tĩnh qua đèn);
+ chân 5 (G1) qua trở 3K3 về chân 6 (NC), các dây xanh (cho kênh A) và các dây trắng (cho kênh B) cấp điện áp âm dùng điều chỉnh dòng tĩnh cho đèn và về tụ nối tầng;

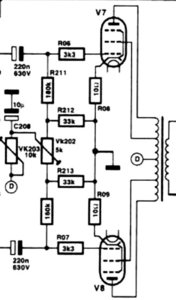

Sơ đồ mạch phần chỉnh bias:


Cách chỉnh:
- Điều chỉnh biến trở VK 203 (10K) để tăng độ lớn của áp phân cực làm giảm dòng tĩnh (20%) qua cả hai đèn trong một kênh;
- Điều chỉnh biến trở VK 202 (5K) để dòng tĩnh qua 2 đèn là bằng nhau;
- Điều chỉnh lại VK 203 để tăng dần dòng tĩnh qua cả hai đèn.

Em xem qua Google nên không chắc là có đúng như thực tế...



Cám ơn bác vintage tube đã cho sơ đồ và chỉ giáo!
Vậy khi chỉnh 2 biến trở thì sẽ phải đo kiểm tra điện áp trên 2 con trở 10 ohm để tính ra dòng điện tĩnh qua đèn phải ko ạ? Dòng qua đèn của EL34 là bao nhiêu hả bác?



Bác search google từ khoá el34 bias. Bác vào cái đầu tjên tra được. Ở đó có cách tính bias cho nhjều loạj đèn. VD như el34 thì nhập đèn el34 vào ô..danh mục đèn. Rồj nhập điện áp anod của đèn el34 của bác. Cái này bác đo trực tjếp trên mạch. Que đỏ vào anod el34. Que đen vào mass. Đồng hồ nhớ để thang đo điện 1 chjều.
Trên web đó có mục chọn chế độ chạy của đèn là class A hay AB. Cáj này tùy thuộc thjết kế amp mặc định của bác.
Xong xuôj bấm caculator là xong. Dễ ẹc nhỉ.

Xong xuôj lật ngửa máy . Để dàn bóng cũ. Đo áp 2 đầu trở 10 ôm nốj chân 8 và mass đèn el34.
Được bao nhjêu thì ..làm như sau.
Vdụ được 0.5volt. Lấy 0.5 chia cho 0,01 được 50. Đó là 50ma. Dòng tĩnh qua đèn. Chính là bias.
I=U/R

thường đèn cũ ngta thường bias cao , gjờ cắm đèn mớj nên gjảm xuống tí chút.
Cặp que đen vào mass đỏ vào chân 8 el34. Đọc gjá trị trên đó. Rồj vặn bjến trở bias sao cho đjện áp hjện trên đồng hồ gjảm xuống đúng gjá trị bias mà ta tính đc là ok.
Sau đó cắm đèn mới vào. Đo lại những bước trên..cho chắc.
Em thấy có topic nój về vấn đề này. Có bác chạy có 40mA /đèn thôi ạ
Chúc bác thành công



Cụ gửi các cao thủ chỉnh hộ cho an toàn,trước em cũng thử chọc ngoáy kiểu gì 4 bóng đỏ lừ....



Bác đo sụt áp trên điện trở 10 Ôm tại chân 8 của đèn EL34 được 0,35 V thì nhân với 100 được dòng tĩnh là 35 mA; chú ý là các điện trở 10 Ôm phải được kiểm tra trước tránh hiện tượng do điện trở tăng trị số quá lớn dẫn đến việc xác định dòng tĩnh không chính xác.

Ban đầu cần tăng áp phân cực để giảm dòng tĩnh... Sau khi lắp đèn mới, chạy ổn định khoảng một tiếng, điều chỉnh để dòng tĩnh về giá trị cần thiết.

Công suất tiêu tán trên đèn EL34 tối đa khoảng chừng 25 W; nếu điện áp anot cỡ 400 V thì dòng anot tối đa cỡ 62 mA. http://frank.pocnet.net/sheets/129/e/EL34.pdf
Thường các đèn công suất chỉ được thiết kế hoạt động với công suất tiêu tán thực tế khoảng 70% giá trị cực đại; nên với áp anot cỡ 400 V thì dòng anot chỉ vào cỡ 42 mA. Giá trị đúng cần xem trong tài liệu hướng dẫn của chiếc LX 33 này.



Em dùng Google...



E cũng biết vậy, nhưng việc này nhỏ mà các bác ấy đều bận cả. Vả lại tính e cũng hay thích chọc ngoáy, vặn vẹo..., cám ơn các bác đã hướng dẫn chi tiết e sẽ thử xem sao. khi chỉnh có phải cắm dây loa vào ko các bác nhỉ?



Nếu bác có đôi trở 8 ôm 50w đổ lên thì lắp vào đường ra loa cho chắc. Hay có đôj loa ti vi đồng nát cắm vào cho chắc
Em thì. Ko cắm loa.
Ko bật nguồn phát. Amp để volume min.
Vì điện áp rơi trên trở là nhỏ, khuyến cáo dùng đồng hồ số nhé bác.
Vì đồng hồ kim sai số rất lớn. Mà sai 1 ly là đi dàn bóng. Hì
Chúc bác thành công.



Chuyên môn sâu sao không phát huy sở trường đi cụ. làm ruộng mãi sao. Cụ lên kế hoach làm bữa mộc tồn.



Không biết sáng ngày mai (30/10) hội trưởng bố trí sắp xếp kế hoạch ra sao rồi? Như theo phát động và tin nhắn đã thông báo thì Ae mình cố gắng thu xếp công việc để đi. Đúng 7h có mặt ở nhà tôi ta chè sít tí rồi bàn ...



Tất cả đã ok sáng mai gặp đúng hẹn...



Muộn 30' được ko các cụ



Mai em vẫn phải đi cày, các cụ cứ bóng bàn, thống nhất như nào thì hú em một câu nhé



Lại gẫy cầu rồi cụ ơi....................Chờ tháng sau vậy...



Ko cần cắm dây loa hay trở tải trong lúc đo kiểm nếu bác ko có tín hiệu đầu vào. Bác rút hết dây tín hiệu , dây loa ra, bật amply tầm 5-10 phút là xơi được rồi. Và cách đo như nào thì bác Vintage_tube đã hướng dẫn, nếu cần thì hú em 1 tiếng, em dạo này cũng bận suốt nên cái món đèn đóm này quên hết rồi
Vấn đền đo chỉ quan tâm đến dòng tĩnh qua đèn thế nào nó được thể hiện qua điện áp âm đưa vào chân số 5 của đèn EL34 anh nhá



1.
Em nghĩ là cần thời gian lâu hơn để nhiệt độ của các linh kiện (trở, đèn, biến áp...) đạt nhiệt độ ổn định và vẫn cần có cả loa hoặc tải giả khi chỉnh (ngay cả khi không có tín hiệu vào).


2.
Đúng là dòng tĩnh qua đèn được điều chỉnh thông qua điện áp âm đưa vào chân 5 của EL34, nhưng chỉ đo áp âm ở chân này sẽ không biết chính xác được dòng tĩnh qua đèn. Ngay cả khi điều chỉnh để điện áp âm ở cả hai bóng EL34 như nhau thì cũng không khẳng định được dòng tĩnh qua hai đèn đó là như nhau.



Bới mài mới thây bài vị nhả mềnh Chìm sâu quá. Sáng hôm qua các Cụ cafe bóng bàn đã có kế hoạch gì chưa nhể? triển khai dần đi thôi
Ngày 28 tháng này dơi vào thứ 6 vậy theo các CỤ nên tổ chức sơm hay muộn hơn ?



Ngày 30 rơi vào chủ nhật theo tôi làm ngày 30....Tổ chức tại VILA nhà kthien..Các cụ cho ý kiến tiếp



Được đăng cai là niềm vinh hạnh cho gia đình em



em bới ra rồi.. nghe ở nhà cụ namcp hay quá..



like !
