Chơi Đĩa than LP "điệp vụ rất khả thi" Ngon Bổ Rẻ

Đang chổng cờ lên để khoan gắn cần đây , sau đó còn lo làm cái hộp đựng motor.
xong cái báo chú ngay :lol:



Khéo tay quá anh ơi! Khi nào xong cho em nghe ké nhé.



Thiếu chú thì ai thẩm âm cho! :lol:
cố gắng tuần sau



Tiện ở đâu đấy anh. Anh tiện mới từ đầu hay chế lại mâm cũ?



Tiện mới từ đầu,



Tiện ở bách khoa, lắp trục bằng ổ bi của HDD
Để ít bữa nữa lắp motor rồi mời chú đến kiểm định cho phát



Báo cáo các bác, sau những ngày lao động vất vả và nhẫn nhịn nghe càu nhàu của ngan già, hôm nay cối xay gió của em đã cất tiếng véo von. em cũng không rõ chất lượng như thế có xứng với công sức bỏ ra không, nhưng cảm nhận đầu tiên là tiếng đầu phụ rán giảm hẳn, tiếng vững vàng hẳn....còn bác nào tò mò muốn coi thì em luôn sẵn lòng ạ.
Xin được cám ơn bác giahuy, bác phan tran, bác kimtien80, bác syen và các bác khác nữa đã nhiệt tình ủng hộ.

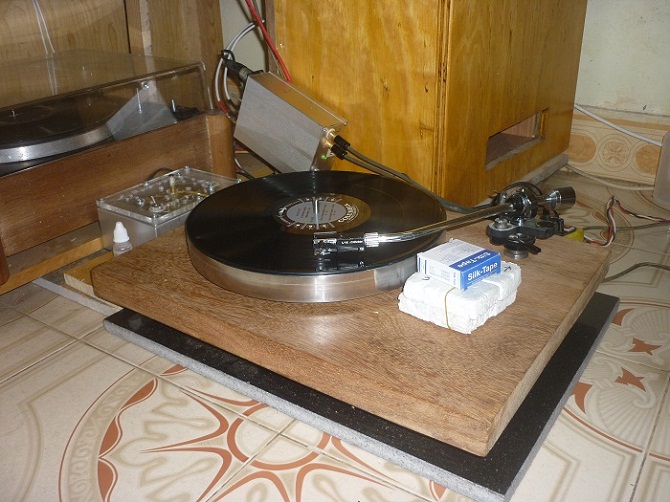

Cối xay chưa hoàn thiện nhưng xin show tạm cho các bác coi ạ



Trời ah! quay về thời tiền sử chơi đĩa than! dù sao cũng ủng hộ bác!



Ngon đấy bác, hôm nào em ghe bác nhé. Mà giờ đếch nhớ ngõ nhà bác nữa. PM lại em cái số ĐT nhé



Theo thông tin em vừa cập nhập thì dự án của cụ Music Love thất bại thảm hại. Như em dự, vòng bi ổ cứng ko thể chịu đựng đc trọng lượng của cối xay 15kg sau 1 thời gian hoạt động . Hi vọng với những trải nghiệm thời gian qua bác sẽ có những sản phẩm tốt hơn để chia sẻ với anh em!



Ổ cứng quay thật êm ái vô cùng, có thể nói là nó đáp ứng tốt yêu cầu của mâm, nhưng tiếc là độ bền của nó không như mình mong muốn.
Việc có vậy thôi chú Tiến hơi quan trọng vấn đề quá. lúc nào gặp nhau tí nhóe
@syen: số của anh 0973808238, lúc nào rảnh qua anh tí.



Em đang cần tìm dây curoa cho mâm Thorens TD125. Bác nào biết ở HN có chỗ nào mua ko ạ. Dây cũ của em hơi dão rồi thì thoảng cũng bị tuột.



Thành thật cáo lỗi cùng các Bác suốt 4 tháng qua em chuyển công tác mới nên không viết tiếp topic này

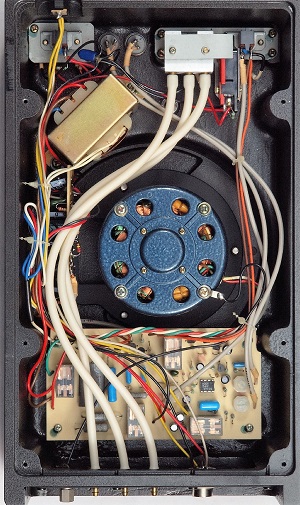

Em sẽ lại viết tiếp về những cải tiến mới cho mâm than , trong đó quan trọng nhất là phần MOTOR , em sẽ trình bày việc DIY một motor siêu chính xác và siêu mạnh cho mâm than , mẫu của em là MOTOR RY 5500 II ( của mâm Microseiki SX-8000 II huyền thoại)
http://www.thevintageknob.org/micro_sei ... 00_II.html
Không phải ngẫu nhiên mà MICRO SEIKI khi làm mẫu TT cao cấp nhất của mình ( bán giá 1 688 000 yen ( gần = 15 000 USD) lai đổi từ loại động cơ DC (điều khiển bằng máy phát xung FG) sang loại motor cổ điển đã sử dụng 10 năm trước là loại 8-pole hysteresis synchronous ( một TT khác rất hay của microseiki là AP-M1 cũng sử dụng motor này
Như các bài em đã viết trước đây về motor , motor hysteresis synchronous là loại motor cho tốc độ chính xác phụ thuộc hoàn toàn vào tần số dòng AC cấp vào , loại motor này chỉ có 2 trạng thái , nếu Torque không vượt Torque định mức thì motor quay với tốc độ không đổi chỉ phụ thuộc vào tần số của nguồn AC
nếu Torque không đủ thì motor sẽ đứng luôn
Các bác cần phân biệt loại motor này với loại shade pole thường dùng trong TT nhé ( có điều kiện em sẽ viết riêng môt bài về loại motor hysteresis này
Do đây là loại motor đặc biệt và đắt tiền vì sử dụng một số kim loai quí hiếm , motor quay rất êm và không bi hiện tượng cogging ( hiện tượng sượng do từ tình)
Motor này trước đây được sử dụng nhiều trong kỷ nguyên băng cối trước khi servo motor trờ nên thông dụng
Các máy huyền thoại như AMPEX 351 , AKAI M8 ,M9 ,600D, Pioneer RT 1012,1011 , Crown , nhiều máy sony , teac kể cả 4010 S
Thường trên motor ghi rõ loại động cơ ( có thể hình dáng giống nhau nhưng ghi hysteresis motor sẽ khác với AC induction motor nhé)
Kế hoạch của em là dùng motor Hysteresic tháo máy băng cối ( không được 8 pole thì 4 pole cũng OK) , thiét kế mạch công suất sử dụng sóng sine để làm nguồn AC cho động cơ , tần số sóng sine điều khiển được để điểu khiển tốc độ motor giống y như nguyên tắc mà MICROSEIKI SX-8000II đã làm
Các Bác có hứng thú thì em sẽ trình bày chi tiết nhé , thực ra nó lại đơn giản và hiệu quả không ngờ được
PS* Bác Music lover , thành thật xin lỗi Bác vì đã đưa ra ý tưởng dùng ổ HDD cho trục chính mâm quay , em cũng gặp tương tự như Bác sau 2 tháng sử dụng thì ổ đĩa bị rơ do chịu lực dọc trục lớn quá , em đã chuyển qua sử dụng trục chính lấy tứ motor của DENON 790 , kết quả rất tốt bác ạ



No problem! , trải nghiệm mà bác, dù không thành công với HDD thì em vẫn rất cám ơn bác vì những gì học được trong quá trình DIY mâm, giờ em cũng đang lọ mọ đi kiếm cái trục, bác còn cái nào pass cho em cái.
Bác tiếp tục đóng góp cho cho forum nhé!



No problem! , trải nghiệm mà bác, dù không thành công với HDD thì em vẫn rất cám ơn bác vì những gì học được trong quá trình DIY mâm, giờ em cũng đang lọ mọ đi kiếm cái trục, bác còn cái nào pass cho em cái.
Bác tiếp tục đóng góp cho cho forum nhé!



Em tiếp đây :
Bộ Motor RY 5500 II hiện đang bán với giá 2000 USD tại một số trang mạng , Chúng ta có thể DIY với giá vài triệu mà chất lượng tương đương hoặc là chính xác hơn
Đầu tiên các Bác tìm cho được Motor Hysteresis , các Bác có thể mua các máy Băng cối loại rẻ tiền nhưng sử dụng motor AC Hysteresic , công suất motor khoảng 20- 30W 100 VAC , dòng I= 1-2.5 Ampere ( thường các loại máy băng cối sử dụng 1 motor hay dùng loại Hysteresic này , giá cả máy chừng 3-4 triệu , nếu mua xác máy thì khoảng 1-2-3 triệu nếu săn lùng trên phố mua bán nhiều khi mua được motor không chỉ khoảng vài trăm K

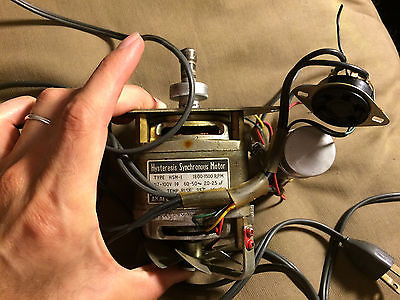

Hầu hết máy AKAI ( trừ đời 1710 ) 1 motor đều dùng Hysteresis motor ( hình)
máy Pioneer ( tất cả pioneer trước RS-1500 đều dùng hysteresic motor

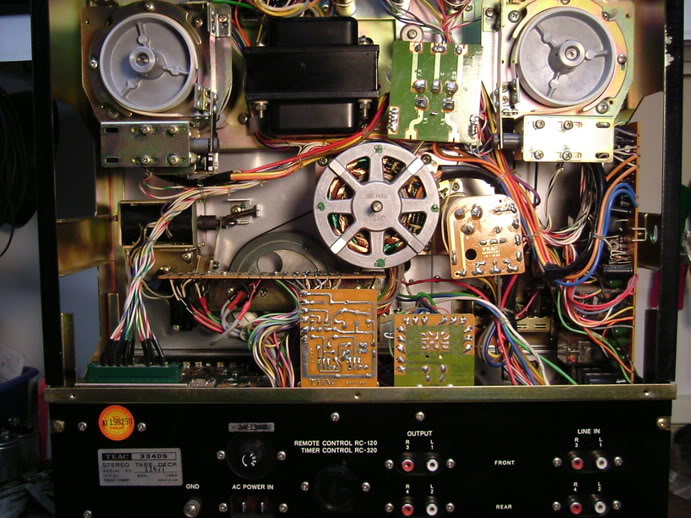

máy TEAC đời A rất nhiều loại dùng hysteresic motor ( kể cả 4010)
Các Bác lưu ý trước khi mua cần tra cứu là đầu cối sử dụng motor gì nhé , vì rất dễ nhầm lẫn với motor AC-Induction ( loại mà AKAI 1710 sử dụng) rẻ tiền và không chính xác

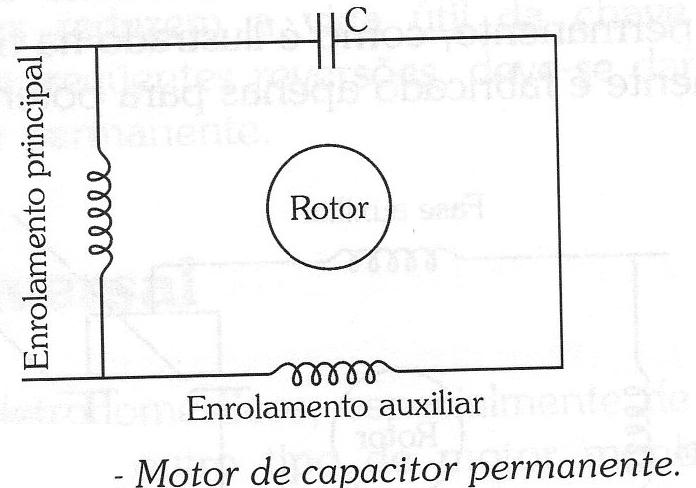

Motor Hysteresic làm lệch pha các cuộn dây bằng tụ thường được đấu theo sơ đồ đính kèm



- Em thì sử dụng 1 motor hysteresis của máy băng cối Pioneer tháo ra , máy này do đầu từ mòn và cơ yếu , nên em cũng không sử dụng ví có 3 cái đầu cối ngon hơnn nhiều rồi , tùy loại Motor hysteresis mà motor ra dây khác nhau
Loại 1 tôc độ thì có 4 dây ra, loại 2 tốc độ thì có 6 dây ra , nói chung thực ra loại motor này chỉ có 2 cuộn dây riêng giống nhau ( như hình bên trên)Tụ đi theo thì tùy vào motor và tần số nguồn điện , motor AKAI thì tụ là 2.0 mF (60HZ), 2.5mF(50HZ) , của em là 3mF (60HZ)-4mF(50HZ)
Mục đích của tụ làm làm dòng AC đưa vào 2 cuộn dây lệch pha nhau 90 độ , nếu tụ dùng sai motor sẽ nóng hơn bình thường
Tốc độ thì thông thường 50HZ= 1500 rpm ,60HZ=1800 rpm , có loại 2 tốc độ thì 50HZ: 1500 rpm,750 rpm, 60HZ:1800 rpm, 900 rpm

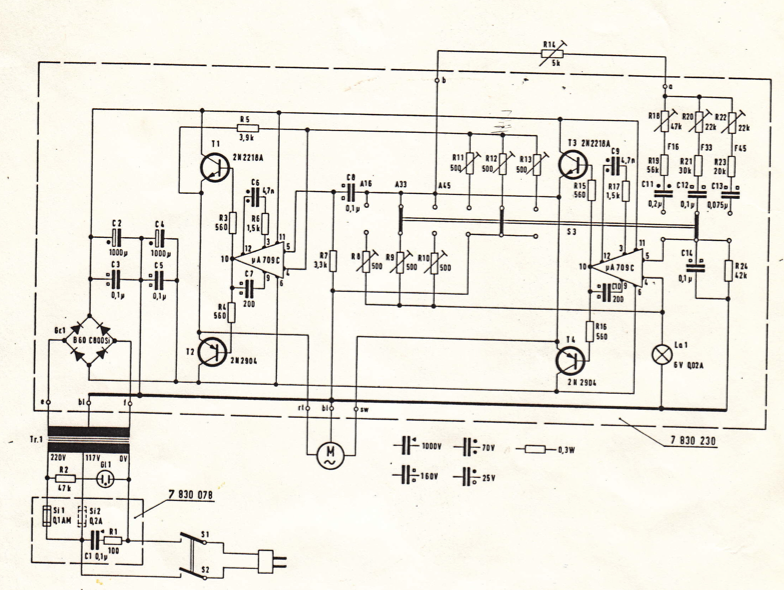

Khi nghiên cứu các mạch điện cho TT , em chú ý đến mạch của THORENT TD125 , Tây âu họ làm Driver theo nguyên lý sau hình kèm)
Do họ sử dụng Motor Hysteresic 12V-24V nên họ tạo ra một nguồn Sine bằng mạch wien có 2 ngõ ra một ngõ là Sine , một ngõ là Cosine ( trong vật lý ta nói tạo ra 2 sóng sine cùng biên độ nhưng lệch pha 90 độ) , họ dùng mạch công suất khuyêch đại dòng của 2 sóng sine và đưa trực tiếp vào 2 cuộn dây của Hyseteris motor , tốc độ thay đổi bằng cách chỉnh R hay C của mạch Wien-bridge ( không dùng tụ làm lêch pha)
Trong khi đó Người Nhật trong Micro seiki thì sử dụng motor Hysteresis 100V thì họ cũng tạo 1 sóng sine bằng mạch wien , sóng sine này đưa vào mạch công suất ráp dạng BTL (bridge-tied load) để tạo ra sóng sine có biên độ và dòng lớn , sau đó dùng 1 transformer để tăng biên độ sóng sine lên 50-100V AC , sau đó họ lại dùng tụ tạo thành 2 dòng AC lêch pha 90 độ để đưa vào 2 cuộn dây motor như cách mà đầu băng cối vẫn làm ( đầu băng cối đưa trực tiếp điện 100 v 50HZ/60HZ vào motor ), khi điều chỉnh tốc độ , chỉ cần điều chỉnh tần số của mạch wien-bridge để thay đổi tốc độ Motor

Nói chung là cả tây âu và nhật đều làm ANALOG SINE PSU đễ điều khiển tốc độ motor
Nói tới đây chắc các bác đều thấy chà như vậy làm mạch driver này không dễ đâu , phải có kiến thức điện tử và trình DIY cao mới làm được , em sẽ hướng dẫn các Bác cách dễ nhất để thực hiện mạch driver này , mà thậm chí không cấn dùng tới mỏ hàn nữa cơ !!



Từng bước 1 nhé
1. Mạch BTL , thực ra chính là mạch công suất thường sử dụng trong các Ampli bán dẫn công suất cao , và đặc biệt các Subwoofer hầu hết đều sử dụng mạch này
các Bác nhìn quanh xem co cái subwoffer nao trong bộ loa vi tính có sẳn trong nhà không , hay có cái amply bán dẫn nào sử dụng mạch BTL không ? chúng ta cần 1 cái amply có công suất lớn hơn 25W là OK ( càng lớn càng tốt) , nếu không có các Bác có thể tự ráp một cái bằng IC TDA2030 như mạch em đính kèm , nếu làm biếng nữa thì ra tiệm vi tính mua một bộ loa 2.1 có sub woffer > 25W
2. Các bác cần một biến thế AC 220V / 24V chịu dòng 24V được > 3A
3. Nguồn Sine , không cần thiết kế gì cả , các Bác có thể dùng một điện thoại android cũ , hay 1 điện thoại cùi bắp chơi đuộc file MP3 , hay một laptop cùi yếu không dùng nữa , hay thậm chí một máy MP3 bán kẹo kéo chừng 100 K cũng được , nguồn sine mà các thiệt bị Digital này tạo ra có độ chính xác và ổn định hôn mạch Wien của Microseiki vài trăm lần mà lại không phải động mỏ hàn
Nếu bạn dùng andoid hay iphone cũ , thì lên play store hay itune tải phần mềm Signal generator , hay frequency generator , hễ phần mềm nào có khả năng tạo sóng sine với dãi tần 0-100 HZ đều sử dụng được , nếu dùng signal generator bạn có thể tạo sóng sine với độ chính xác 1/100 HZ thì khả năng điều chỉnh tốc độ Motor càng cực kỳ chính xác
Nếu bạn dùng máy MP3 thì đầu tiên phải sử dụng điện thoại hay máy tính điều chỉnh cho đến khi tốc độ cực chính xác , rồi xuất ra file MP3 hay wav sau đó chép file này vào MP3 và chạy ở chế độ repeat

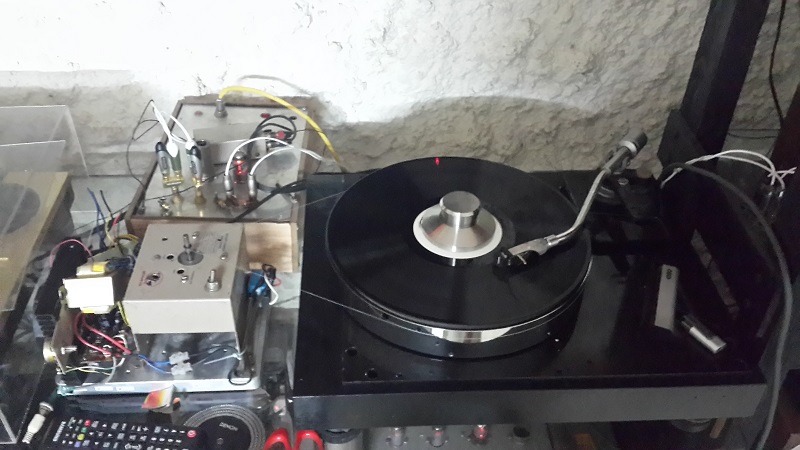

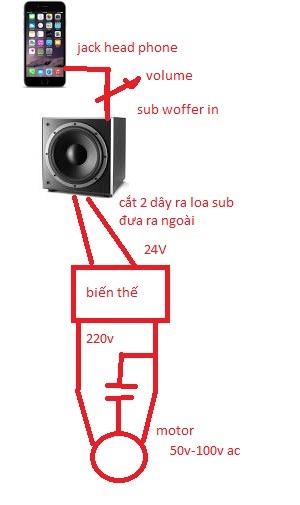

Hệ thống siêu động cơ này được kết nối như hinh sau :

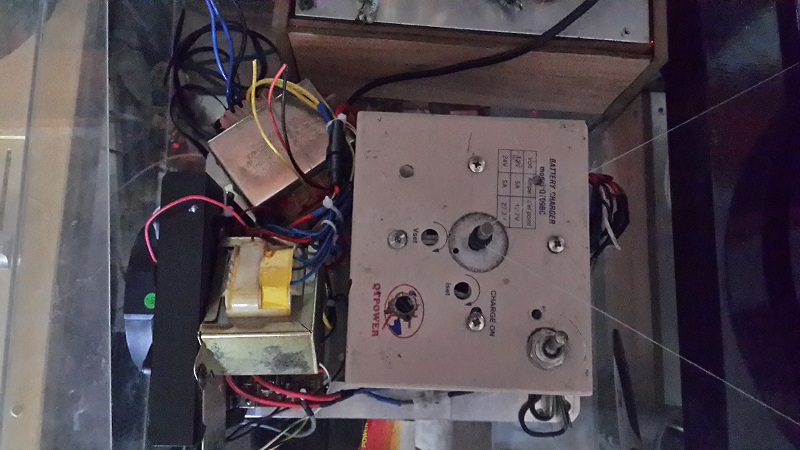

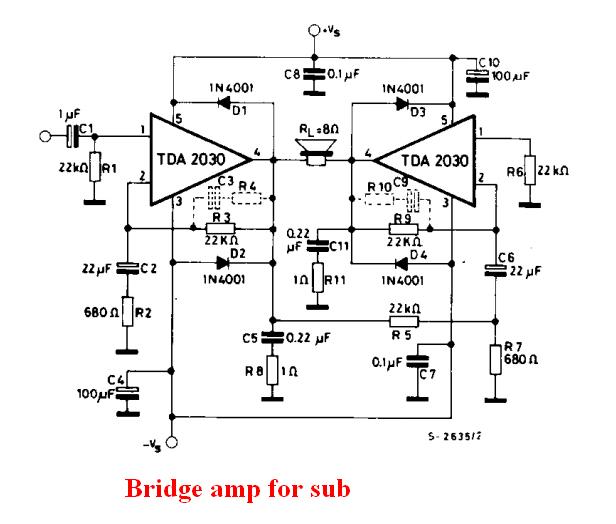

Em gửi mạch BTL cho bác nào muốn tự tay lắp đặt , sau đó cho vào hộp cho nó Pro , các bác có thể dùng mấy con BTL chip amp công suất > 30W là OK
em dùng 2 con TDA2030 ( chỉ được 25W ) nhưng mà do em có sẳn nên làm luôn
Nếu các bác dùng sub woofer , thì lưu ý nhớ cho volume về nhò nhất trước khi cho sóng sine vào , sau đó dùng máy đo volt ac , đo AC ở đầu ra của biến áp ,tăng volume từ từ , thấy có điện thế AC ở đầu ra tăng dần điều chỉnh volume cho đến khi đồng hồ chỉ 60V là OK , lúc đó motor phải chạy , nếu ngược chiều , thì đổi đầu của 1 trong 2 cuộn dây lại là OK
Thực ra nếu các Bác muốn làm cho nó Pro , thì mình có thể thiết kế lại mạch thêm relay ,timer , để khi khởi động , thì cho dòng 100V cấp trực tiếp vào motor để Torque lớn nhất mâm khởi động chừng 30 s-1p , thì ngắt dòng 100V đưa dòng sine 50V vào thì là giống y Microseiki
Để điều chỉnh tốc độ cho thật đúng , các bác dùng dĩa vạch , bật đèn neon rồi chỉnh tần số trên signal generator từ từ cho đến khi vạch 33.1/3 /50HZ nhìn thấy rõ bằng mắt thường và bất động là OK
THực ra bộ motor này hoạt động tốt trong dãi 40HZ-80HZ , do đó các bác phải chịu khó tính toán một chút trước khi thực hiện : Mâm của bác đường kính là bao nhiêu: ví dụ 300mm ,tốc độ mong muốn là 33.33 -> đường kính puli phải ở khoảng 300mmx 33.3/1500 rpm=6.6 mm , vậy nếu Puly trong khoảng 6mm-8mm là yên tâm , kích thước puly không cần chính xác , chỉ bảo đảm thật tròn và đồng tâm với trục motor là OK , do motor của em đường kính trục là 6mm nên em dùng trục motor làm puly luôn , để tránh dây belt ( em dùng 1 sội chỉ polyester ) tuột ra , dùng 2 Oring cao su chặn lại là xong

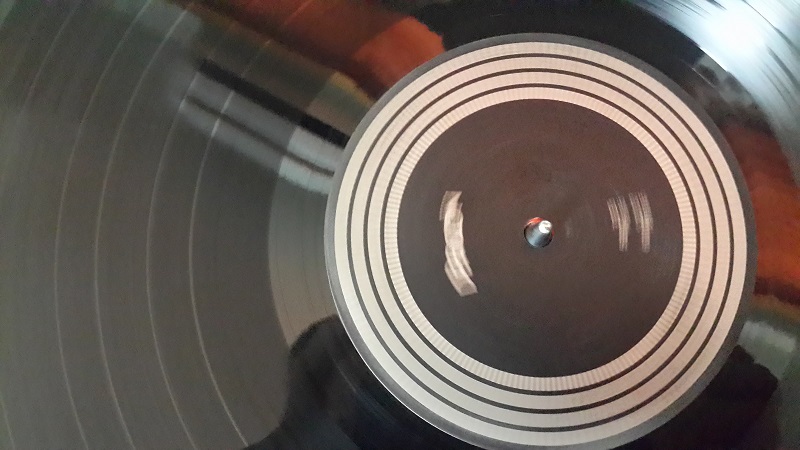

Vạch 33.3 50HZ hiện rất rõ và đứng yên ở tần số 54,6 HZ



Bác Huy sáng tạo quá,
Bác cho hỏi tí, sao cái gì bác cũng giỏi thế? làm cách nào để được như bác?



Cám ơn Bác quá khen
Tại vì em là dân kỹ thuật , dù không phải chuyên môn chính là điện tử , nhưng từ nhỏ em phá phách máy móc cả ngày , bây giờ già rồi ,nhưng em bập vô món audio này rồi đâm nghiện , nghiện nghe nhạc là một phần nhưng nghiện hơn là nghiện tư duy và DIY , em coi nó như một môn thể thao trí tuệ , để làm đầu óc của mình luôn hoạt động , nếu không thì sẽ tới lúc trở nên lẩm cẩm , đầu óc thiếu nhạy bén , tay chân vụng về và sẽ trở thành gánh nặng cho con cháu sau này



Hoàn toàn thỏa mãn với câu trả lời này ! he he ! em đi săn Motor đây, hy vọng là chưa bị tăng giá, nếu bác nào đã có rồi mà dư thì để lại cho em một cục .
Em xin cảm ơn



Bác Gia huy giỏi điện tử quá ,cung cấp motuer cho em ráp cho AE xài bác ơi .
Tặng bác một Clip em vùa xong cho khách hàng Hà Nội .
https://www.youtube.com/watch?v=UkmO_n8A8HI



Kim tinh thể thịnh hành nhất từ thập niên 80 đổ về trước, em đã sử dụng và nghe nhiều loại này từ mấy cái Radio quay đĩa của Nga. Nói chung kim tinh thể áp điện cho âm thanh đầy đủ giải tần, nhất là giải tần thấp. hơn nữa điện áp do đầu kim rung ở rãnh đĩa than cho ra lớn hơn loại MC bây giờ. Nhược điểm của kim tinh thể là nhanh mòn, khi tinh thể bị lão hóa: khô, chảy nước...tùy thuộc vào loại "muối tinh thể" thì điện áp cho ra rất kém và nghe chả ra gì.
Nói tóm lại kim tinh thể còn sót lại hiện nay thì chất lượng cũng không còn nữa, chưa nói nó có phát ra tiếng hay không.
