Chơi Đĩa than LP "điệp vụ rất khả thi" Ngon Bổ Rẻ

em thì thấy khi chơi kim MC thì Head amp khá khó điều chỉnh hơn so với SUT, ù xì cũng nhiều hơn so với SUT



Kim MM hay MC đều hoạt động theo định luật Faraday theo công thức E=N x(delta Phi/delta T)
E là lực điện từ , N là số vòng dây dẫn cắt ngang từ trường , Phi là từ thông , T là thời gian , delta Phi/deltaT=đồ biến thiên từ thông theo thời gian
Hoàn toàn có thể làm ra kim MM và kim MC có E bằng nhau
Đối với kim MM , nam châm di động không thể làm lớn đươc nên người ta tăng số vòng dây quấn
Đối với kim MC , Cuộn dây di động không thể làm lớn được nên người ta tăng từ thông Phi bằng cách dùng nam châm to mạnh hơn
Lúc này thì các Bác có thể coi đầu kim MM và MC như là 2 nguồn điện
MM la nguồn điện có nội trở lớn
MC là nguồn điện có nội trở nhỏ
Và dúng như bác Giang đã nhận xét MM lợi áp , MC lợi dòng
Từ các đăc tính này mà kim MM và MC có một số đặc tính riêng :
MM có cảm kháng cao ( do cuộn dây nhiều vòng) khi tần số cao -> tần số cao ảnh hưởng
MC có cảm kháng thấp( do cuộn dây ít vòng ) -> tần số cao qua thoải mái
Tuy nhiên kim MC có áp sinh ra rất thấp ( 0.1-0.5 mV) mà nhiễu trong tự nhiên chủ yếu la nhiễu áp ( nhiễu sóng radio, nhiễu nguồn ) Nhiễu dòng chỉ xuất hiện khi tín hiệu được đưa vào mạch điện tử , do đó việc nâng niu tín hiệu MC không có nghĩa là tín hiệu MC mong manh , mà là nâng niu tín hiệu MC khỏi hòa lẫn vào nhiễu mà thôi
Cũng vì lý do trên mà khi dùng kim MC ta thường dùng Step-up transformer (S.U.T không phải setup) , do bản thân SUT không sinh nhiễu dòng do không có linh kiện tích cực ( mà chỉ ảnh hưởng bởi nhiễu do vật liệu từ và môi trường hoạt động)
Ngoài ra khi dùng biến áp nhiễu ở tần số thấp sẽ giam bớt do biến thế không cho nhiễu tần số thấp đi qua ( mà nhiễu tần số thấp nó tác động lên tai mình nhiều hơn tần số cao
Bù lại do đạc tính cảm kháng của biến áp , tần số cao lại bị hạn chế khi sử dụng SUT
Và việc phối hợp trở kháng với step up cũng la bài toán nhức đầu

Trong khi đó dùng mạch điện tử để khuyếch đại thì ta phải đối mặt với nhiễu do linh kiện tích cực ví dụ : JFET do có nhiễu dòng cao không thích hợp với kim MC . BJT nhiễu dòng thấp nên thích hợp với MC , dùng Tube thì nhiễu dòng nhiễu áp đều lớn nên không dùng với MC do đó tầng khuyêch đại điện thế cho kim MC là tầng khó nhất khi thực hiện



Em tiếp tục với cấp độ PHONO BOX solid state cao cấp hơn

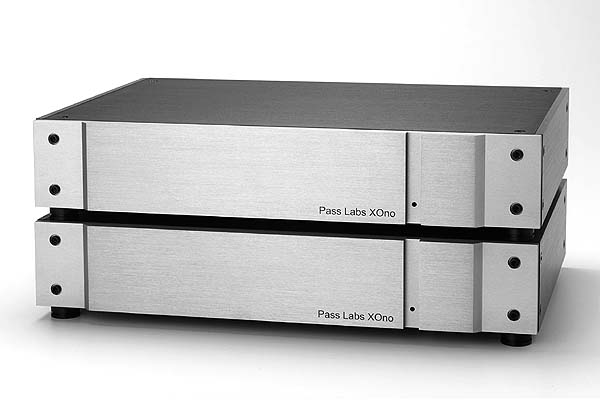

Sau một thời gian nghiên cứu về mặt nguyên lý , em chọn cái này để DIY các Bác ạ Pass Lab XONO ( giá bán ban đầu 6000 USD , hiện nay trên mạng rao bán rẻ nhất cũng khoảng 2000 USD) được các tạp chí uy tín Review va ngạc nhiên vì nhạc tính của nó , Cha đẻ là Wayne Coburn của Pass Lab danh tiếng ( trên VNAV hãng này đình đám vì loạt Power amplifier AMP CAMP , F1....F5
Em chọn làm cái này , vì tính uyên bác của Pass Lab , từng linh kiện và thiết kế mạch đều được chọn lựa để khai thác tối ưu điểm mạnh của linh kiện chứ không nhất thiết phải sử dụng mạch phức tạp , hay linh kiện toan loai tuyệt hảo như AN
Giá của phono box này cao không phải là vì giá linh kiện cao , mà là do chất xám đầu tư vào cao , người mở lối bao giờ cũng khó khăn nhất . Ngày hôm nay chúng ta có nhiều tài liệu để nghiên cứu va hieu sâu về thiết kế của Wayne Coburn chứ 10 năm trước XONO là một huyền thoại trong giới ghiền phono cũng như ghiền DIY
XONO có những cái độc đáo như sau :
Tầng đầu dùng JFet nhưng chất lượng âm thanh không phải là âm thanh của con jFet do jfet làm Cascode cho transitor lownoise , do đó độ ồn rất thấp , tầng này còn dùng mạch ổn dòng tự động , gain lớn và độ ồn thấp
Dùng Mosfet ( công nghiệp) để làm tầng preamp pushpul , nghe như đèn ( do đặc tính của Mosfet ) tầng này cũng dùng mạch ổn dòng tự động
xuất âm đối xứng Push pull bằng mosfet , độ động cao và có thể loại bỏ tất cả các tụ nối tầng (nếu muốn) , triệt tiêu nhiễu

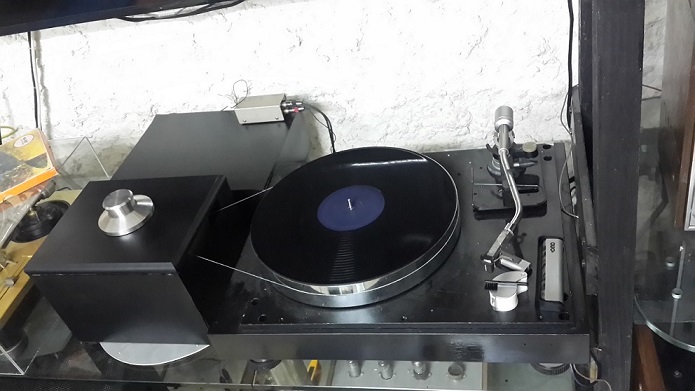

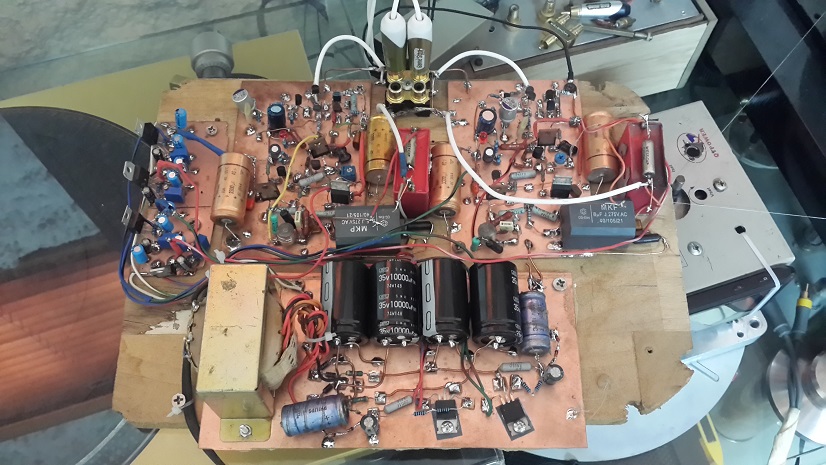

Sau khi thực hiện xong phần MM dùng kim MC DL-103 qua SUT , thì em dẹp tất cả Phono box đèn , opamp vào 1 góc , âm thanh của gần 200 LP của em như được mang 1 sức sống mới , nhạc tính vừa chi tiết vừa bay bổng nghe hết đĩa này đến đĩa khác , sound stage rộng mở nhạc cụ, giọng hát lớp lang rõ rệt
Đó là chỉ mới phiên bản dùng linh kiện hàng chợ , em đang nâng lên phiên bản linh kiện hàng xịn để trình các Bác



hay quá bác ơi, bác nâng cấp hàng xịn đi xong "phổ biến trên diện rộng" cho anh e



Cho e hỏi có b nào chơi Step up MC DIY với Utc transformer A-10 chưa ah.e vừa làm 1 cái nge có cảm giác tiếng hơi dầy, độ động vẫn tốt, độ chi tiết k hề thua kém Fidelity FRT-5, tuy nhiên e ge trên bộ dàn của e thì tiếng hơi dầy, mang thiên hướng bạo lực.e xài kim SPU Classic GE.



Sau khi thực hiện xong phần MM dùng kim MC DL-103 qua SUT , thì em dẹp tất cả Phono box đèn , opamp vào 1 góc , âm thanh của gần 200 LP của em như được mang 1 sức sống mới , nhạc tính vừa chi tiết vừa bay bổng nghe hết đĩa này đến đĩa khác , sound stage rộng mở nhạc cụ, giọng hát lớp lang rõ rệt
Đó là chỉ mới phiên bản dùng linh kiện hàng chợ , em đang nâng lên phiên bản linh kiện hàng xịn để trình các Bác

Bác giahuy làm hoàn chỉnh đi em xin đăng kí 1 bộ.
- Phần vỏ nếu cần em sẽ làm cùng bác. tốt nhất dùng vỏ nhôm.
- Nếu nghe hay thì đầu tư zắc cắm xịn và làm nguồn rời.
Cảm ơn bác đã chia sẻ. nhưng em tin chắc là ít người hiểu và làm được.

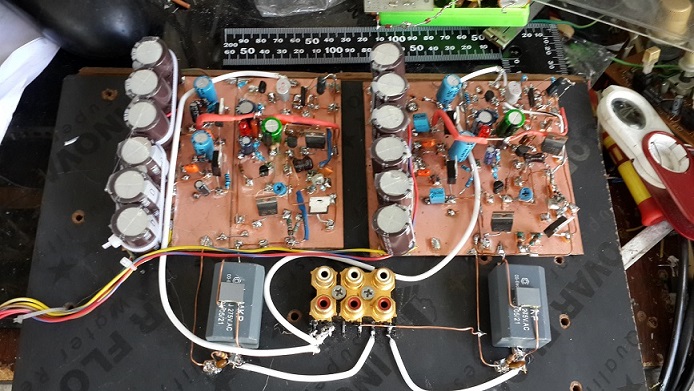

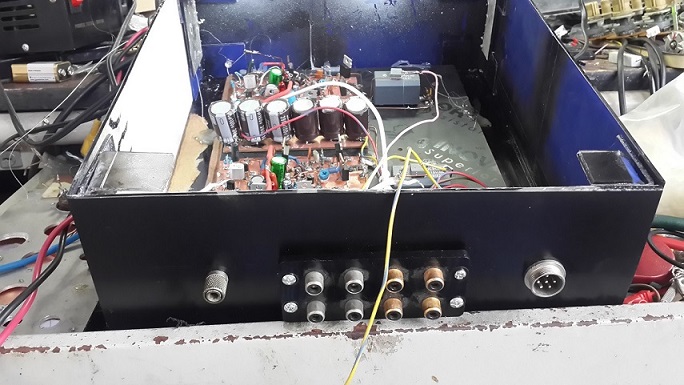

Em đã hoàn tất Phonobox Xono ( bản đơn giản chỉ có ngõ ra RCA , xono gốc có ngõ ra XLR ( đối xứng))
Dùng linh kiện tốt nhất có thể :
- cặp jfet dùng SK146 là jfet đôi match pairs từ TOSHIBA , cặp lownoise NPN transistor làm cascode cũng dùng một con transistor đôi match pairs từ Toshiba luôn ,
- Điện trở dùng điện trở metal film 1% tháo máy ( không dùng anh ba) , các tụ hóa dùng nichicon japan , tụ xuất âm dùng tụ film 8 mF và tụ 0.1 mF mắc paralelle , em đã thử không dùng tụ đấU TRỰC TIẾP thì chất âm cũng không thay đổi nên để tụ để cho an toàn khi cắm vào các pre khác nhau
- Mạch RIAA dùng tụ polystiren 1% , tụ mica 1% và điện trở 1 % , đo kiểm lựa chọn để linh kiện 2 kênh la giống nhau
Chất âm phải nói là không chê vào đâu được hay hơn phono em dùng đèn 12AX7 Mullar và telefuken nhiều lần



Cám ơn bác Giahuy nhiều về việc chuột bạch cái Phonobox Xono, bác có thể chia sẻ cho em cái sơ đồ Phonobox Xono (bản đơn giản chỉ có ngõ ra RCA) để em nghiên cứu chế thử 1 cái, linh kiện cặp jfet dùng SK146 em đã trữ hàng rồi, xem mấy con lownoise NPN transistor làm cascode như thế nào để kiếm tiếp cơ bản là sẽ lắp như bác với tinh thần tận dụng triệt để, cám ơn bác trước



Đây là sơ đồ của xono box clone phần MM , để đơn giản đầu tiên các bác chỉ cần ráp RCA tức là lấy output từ C7 và ground , bỏ đi mạch tạo tín hiệu đối xứng
( nhánh rẽ trước R82)
Linh kiện , thì nếu có đúng sơ đồ thì tốt , không thì có thể dùng transistor ZXT450 ( giống mạch xono nguyên thủy) ,2SC 2240.... , fet thì dùng 2SK170 , 2SK146 ,2sk389 đều OK

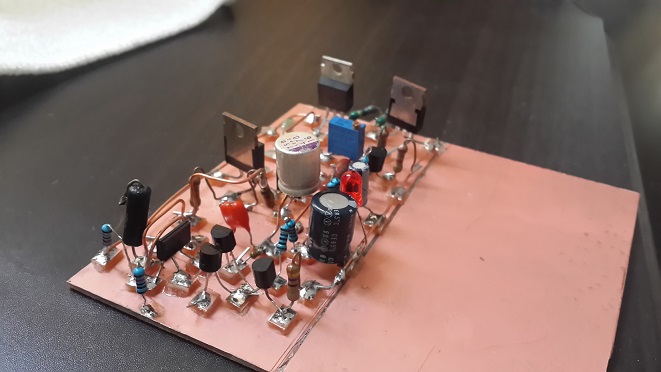

Đây là mạch khó làm , em đã chêt cỡ chục con IRF 9610 , 610 mới thành công , chỉ cần sai mạch , định phân cực sai là tèo Fet ngay , nên cần rất cẩn thận khi thực hiện , làm ngon 1 lần thì là thấy dễ , chứ lần đầu là cay lắm đấy
Em dự kiến để các Bác thưởng thức loại phono box có kết cấu lạ , em sẽ làm sẳn phần linh kiện tích cực ( dùng linh kiện phổ biến thôi chứ linh kiện tuyệt chủng thì bó tay ) đổ keo thành một dạng opamp , chừa phần nguồn , phần RIAA , va tụ xuất âm để các Bác tha hồ mode nâng cấp chứ mạch thế này các bác DIY amateur sợ sẽ thấy ngán
Lưu ý đây làm mạch MM thối , Xono gốc còn phần MC nữa , em đang làm sẽ báo cáo các bác sau , vì 2 mạch này hoạt động độc lập nhau , nếu mạch MM chạy hay rối thì các bác dùng stepup hay mạch MC sẽ dễ so sánh chất lượng va 2chọn cho mình cách chơi phù hợp nhất



Cám ơn bác Giahuy nhiều đã chia sẻ mạch Phonobox Xono, nhìn sơ qua mạch khá phức tạp nhưng linh kiện thì ngoài con K146 thì không quá khó tìm, cái nguồn +/- 30V này cấp cho phono có cần ổn áp không bác ?



Cái Nguồn +- 30V phải dùng ổn áp bác ạ
Mạch xono nguyên gốc dùng 4 con 7815 để làm thành nguồn +- 30V , trước nữa thì dùng nguồn ổn áp bằng Fet 9610 và 610
Mạch mà em gửi theo đây là mạch em đang sử dụng dùng 2 cấp ổn áp
Đầu tiên nguồn 70V có CT -> nắn cầu Diode -> +- 42 V DC , lọc 10 000 mF
qua Ổn áp FET 9610 cho nguồn âm và FET 610 cho nguồn dương -> +- 35V
Lọc 470mF x3 rồi qua LM317 và LM337 -> +- 30V
độ ồn rất thấp ( vặn gain hết cỡ mà không có 1 tiềng ù xì gì cả )
Nếu không thật cầu toàn sử dụng mạch sau đây là OK



các cụ tiến hành đe, cho em bám sau....



Xin chào các cụ - bác giahuy trình bầy hay khả thi quá nhỉ.



Bác Giahuy cho em luôn cái mạch ổn áp 2 lần (Ổn áp FET 9610 cho nguồn âm và FET 610 cho nguồn dương -> +- 35V
Lọc 470mF x3 rồi qua LM317 và LM337 -> +- 30V) làm một lần tốt luôn cho mấu , hôm nọ em về lục tìm cặp K146 chưa thấy không nhớ cất vào đâu, nếu không tìm được thì lắp bằng K170BL chắc là ổn

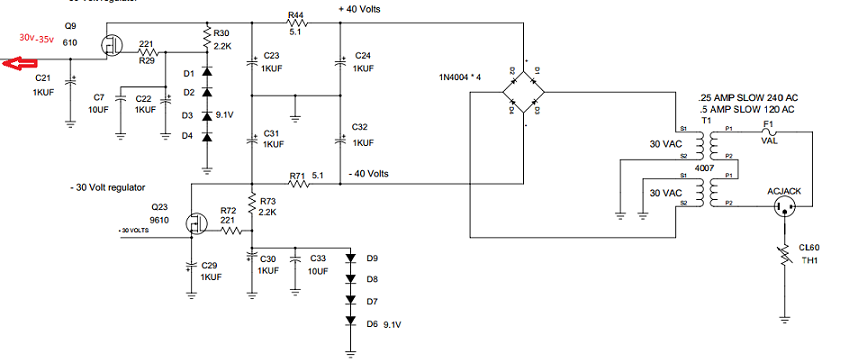

Đây Bác , từ biến thế bác qua 2 con fet ổn áp ( em dùng biến thế 35V nên ngõ ra sau fet là +-32V-> +- 35 V , sau đó em dùng mạch LM337 và 317 (đã post) tinh chỉnh lại cỡ 28V -30V là OK
Nói chung là Nguồn cần ổn áp , mức nguồn từ 27V-30V đều OK



Cám ơn bác Giahuy nhiều, em bắt đầu kiếm linh kiện dần là vừa



Bác giahuy cho tôi hỏi tôi có phonon mm tube 4 bóng 12ax7 rồi tôi muốn chơi mạch khuyếch đại mc rồi cắm vào pn mm chơi vậy có khả thi hay ko bác !? Nếu hay nhờ bác làm cho 1 Cái bác giahuy nhỉ !?



Các Bác cử yên tâm , em đang hoàn chỉnh phần MC để Bác nào đang sử dụng MM phono mà thấy hay rồi thì có thể gắn thêm phần MC vô để nghe
Lần này do linh kiện của mạch xono MM không khó kiếm lắm như các dự án khác , em dự kiến sẽ làm 2 bộ MM và sau đó là 2 bộ MC hoàn chỉnh với linh kiện phổ thông ,đê các Bác muốn chơi thử thì có thể làm 1 cái list đăng ký nghe thử ( chỉ cắm dây phono, cắm điện là nghe) , cứ bác này nghe xong 1-2 ngày thì ship cho Bác kế tiếp nghe và so sánh với đồ chơi mình đang có , sau đó nếu thấy thích thì em mới làm riêng cho từng Bác theo dạng module , vỏ hộp, nguồn các Bác tự làm , như vậy thì mới đúng tiêu chí ngon bổ rẻ và nghe mới tin . Chứ bây giờ nhận làm giúp các Bác rồi lỡ các Bác nghe không hợp ném đá em tội nghiệp
Ps : bác nào ở TPHCM nhà ở Q 1 thì em khi rảnh có thể đem đồ chơi tới giao lưu tận nhà với giàn các Bác cũng OK , tứ hải giai huynh đệ mà



Em xin xung phong nghe thử 1 bộ mm + mc
Cám ơn bác Gia Huy



Đã tìm ra cặp K146 và mấy cặp transitor (đã match pairs ) của Nhật vui quá, do thấy đồ quý hiếm nên cất giữ kỹ, vẫn để nguyên trên bo mạch chưa nhổ ra sợ thất lạc :mrgreen:



Bác làm cho em hóng theo nhé



Cụ nào ở hn đc nghe thử alo tôi chơi thử với nhé đt 01246666889



Nếu em được bác Huy ưu tiên, em sẽ thông báo trên này để các bác đến nghe.



Em cũng ở hn đây. Em chưa chơi lp bao giờ, bây giờ mới bắt đầu tìm hiểu. Bác rảnh cho em xin số và địa chỉ vào pm, để em qua nghe ké và tìm hiểu thêm thì tốt quá. Em cám ơn bác nhiều.



Hóng đợi đây hi xin thông báo các cụ nhé!
