Chơi Đĩa than LP "điệp vụ rất khả thi" Ngon Bổ Rẻ

Phono của athur loesch em đã ráp với linh kiện tốt nhất có thể, đồng thời em còn dùng cả bóng 437a của western rồi nhưng có một vấn đề mà không thể giải quyết được là cái mạch phôn này tiếng thiên trầm (người ta gọi là tối). Đấu tiên em nghĩ là do có thể dùng tụ sai nên đã mua những tụ sai số 1o/o nhưng vẫn không giải quyết được. Cuối cùng em có gửi pm cho 1 chú tây chú ấy có ráp cái này chú ấy cũng nói thế. Thế là em đành tháo ra lấy lại linh kiện. Em nghĩ cũng có thể mạch trên cũng chưa chăc là mạch gốc nên nó thế, vả lại mình diy nên thử 1 lần cho biết

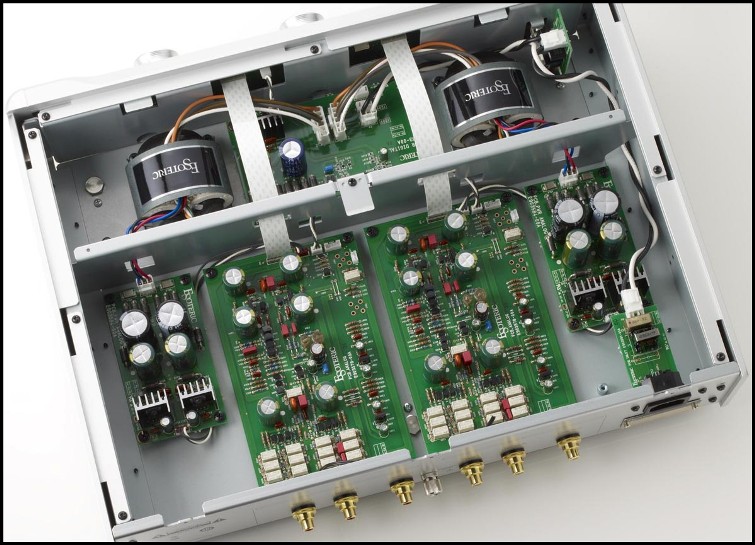

em thêm hình trong ruột Esoteric E05 nhé
Thiết kế rất OK , tuy nhiên giá 5900 USD thì quá chát ,

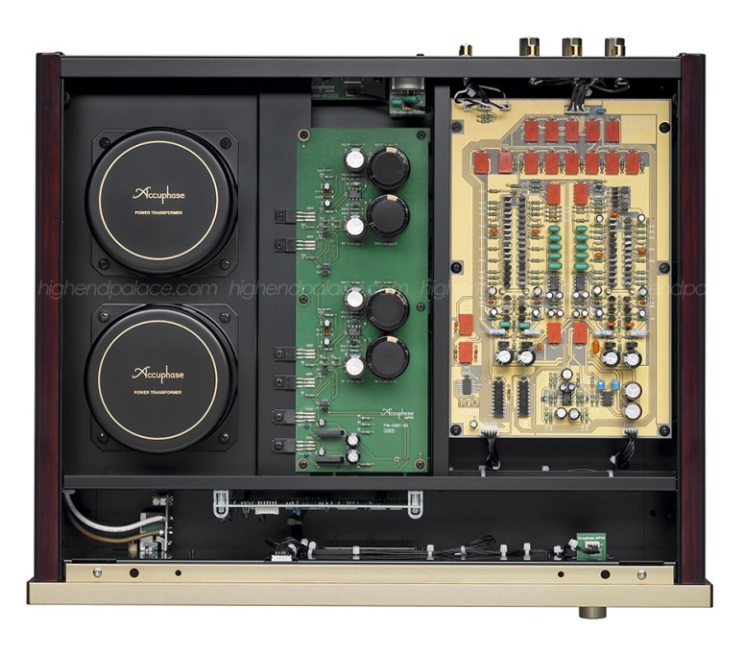

Các Bác tham khao thêm hình bên trong Accuphase C-27 ( 160 triệu=7500 USD) cũng cùng tư tưởng thiết kế nhưng chất hơn



Nhìn ruột gan mấy cái Phono box hàng hiệu mà thấy xót tiền quá chừng , Bác nào DIY được , muốn làm Phono box SS chất lượng cao và "Ngon bổ rẻ" thì làm theo Bác Thorsten Loesch (mạch này ,bảo đảm là hay , em đã làm rồi) hay hơn mấy cái phono opamp giá nhiều Obama bán sẳn trên thị trường
Các Bác sử dụng nguồn Pin hay Accu là nhanh gọn và sạch, và chơi sang là mỗi kênh 2 bộ pin riêng biệt , giá tất cả sau khi DIY chỉ chừng 3-4 triệu trở lại
khoai là kiếm OPA 637 thì STAV có bán 450k/ con

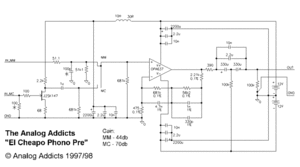

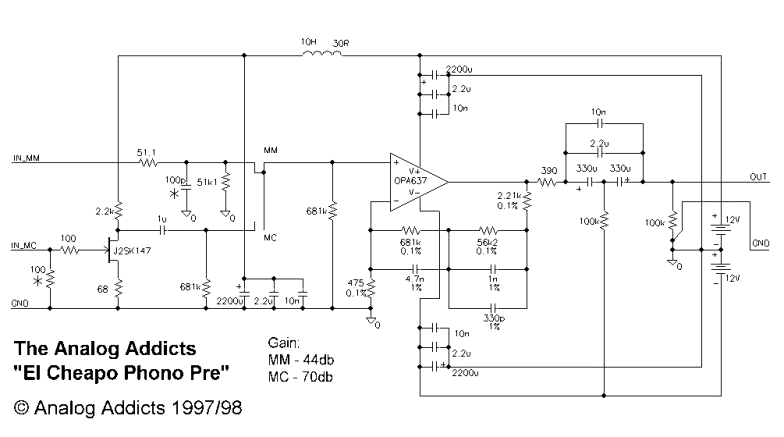

các Bác theo mạch ở đây nhé
http://www.vinylzone.com/phonopre.asp
Linh kiện cần chọn loại linh kiện tốt và quan trọng là cân nhau ở 2 kênh nhất là ở mạch RIAA

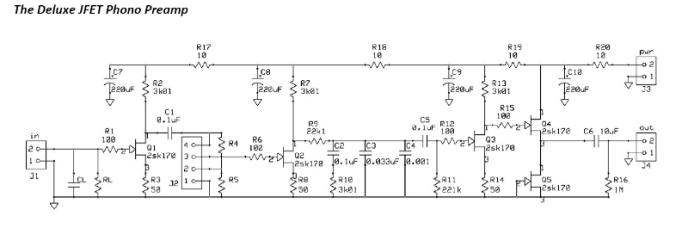

Nếu kiếm không ra OPAMP thì các bác có thể làm theo mạch này Jfet hoàn toàn cũng rất hay và dễ làm , phần nguồn cũng sử dụng pin
https://cdn.shopify.com/s/files/1/0289/ ... 3410617899
Cái mạch này chỉ khó là kiếm 10 con fet SK170 cân nhau và các linh kiện tốt và cân nhau
Trên các mạch này phần MC -in chỉ có 1 RL , các Bác có thể thiết kế thêm nhiều R load 30,100,1k .... để chọn cho vừa tai mình



Em tiếp đây :
Ngoài 2 loại thuần Tube và thuần Transistor , các nhà sản xuất Hi-end danh tiếng như audio research ( PHono PH6=3500 USD) , Manley lab (Manley steel head=7300 USD) thì chọn con đường riêng của mình đó là sử dụng SS và Tube chung với nhau ta hay gọi là HYBRID Phono box
Em ấn tượng với 2 hãng trên , vì con đường thiết kế riêng biệt của mình

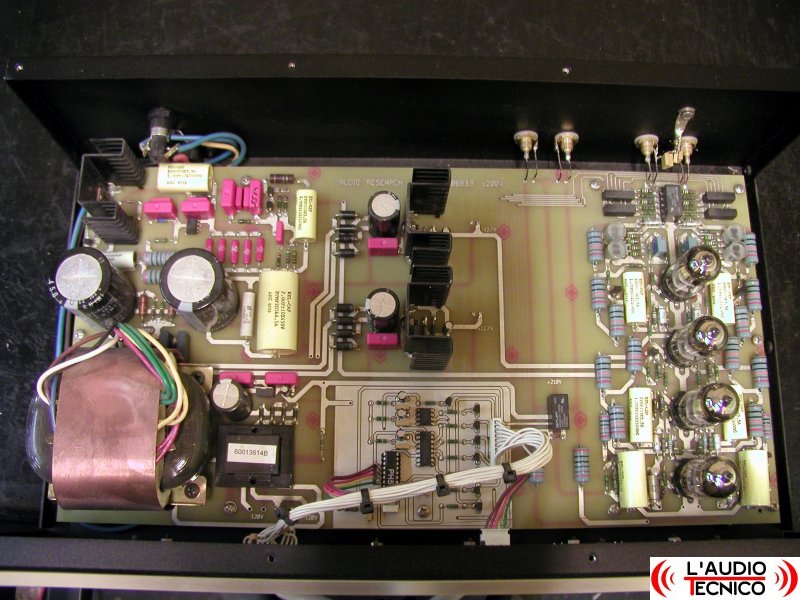

Audio research , em lấy PH5 (mạch đã cho phổ biến) để phân tích
AR sử dụng tầng đầu cho MC bằng 2 JFet mắc // để giảm ồn và 2 jfet tăng gain , sau đó khuyếch đại bằng 2 đèn 6922 , đưa qua tầng xuất âm cũng 6922 ráp theo mạch cathod follower để giảm trở kháng đầu ra , RIAA theo kiểu hồi tiếp nhưng dùng riêng 1 đèn 6922 để thực hiện việc hồi tiếp này , tất cả các tầng đều dùng CCS ( constant curent sink ) bằng mosfet để tăng tuyến tính , gain mạnh nhưng loại bỏ tất cả các tụ thoát Cathode
Mạch này có đặc điểm , độ ồn rất nhỏ ( dùng jFet tầng đầu mắc // ) ,âm thanh không bị ảnh hưởng do các tụ thoát cathode , sử dụng đèn 6922 ( các phiên bản đắt tiền dùng siêu đèn 6H30) độ ồn nhỏ
Sử dụng MM MC đều được không cần SUT , chất âm tùy thuộc vào mấy con Jfet tầng đầu , độ động cao
Tuy nhiên nếu chỉ mạch Phono thôi thì chưa đủ , vì nguồn dùng cho Jfet cũng lầy từ cao áp , nên bộ nguồn được Audio research dùng mạch ổn áp bằng mosfet và Opamp để cuing cấp cao áp 210 V cho cả mạch
Bác nào thích nghiên cứu thì down sơ đồ về xem
http://www.audioresearch.com/ContentsFi ... chemPL.pdf

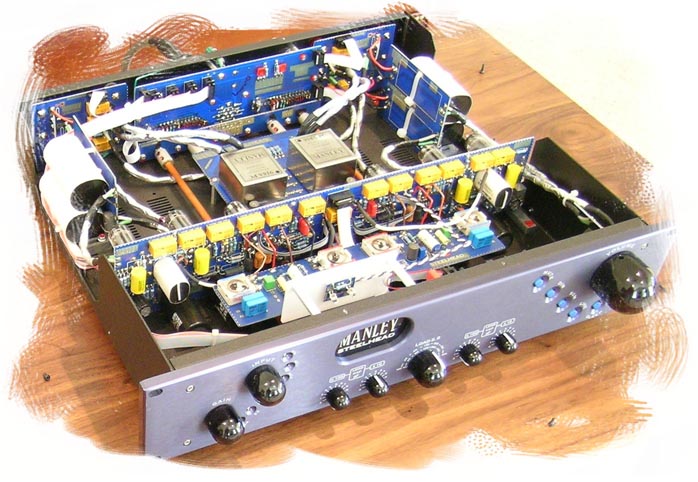

Manley steelhead thì còn ấn tượng hơn

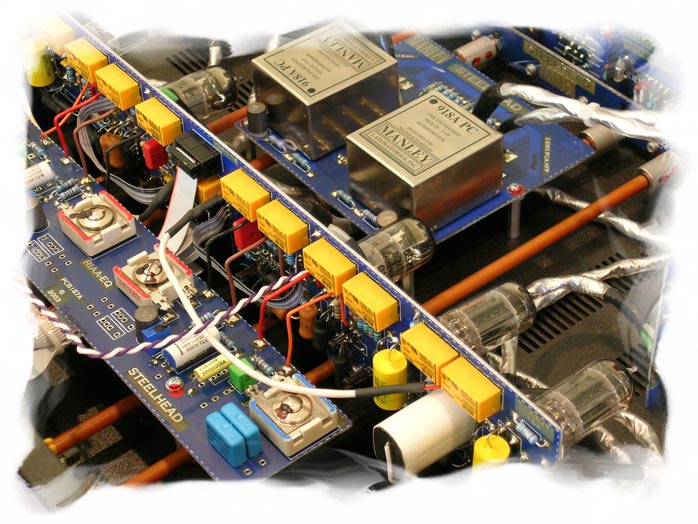

Tín hiệu từ ngõ MC thì vào SUT của Manley , SUT này quấn bằng dây bạc và gắn luôn trong phono box để dây dẫn là ngắn nhất ( so với sử dụng SUT rời)SUT này có nhiều cuộn dây để chọn lựa R Load thích hợp cho kim MC việc này tốt hơn nhiều so vơi các MC SS hay hybrid thay đổi điện trở R load cho tương thích với trở kháng của kim MC
Sau đó tín hiệu (MM hay MC) sẽ đi qua bộ contact dùng tiếp điểm vàng và vào mạch khuyếch đại tầng đầu , tầng này dùng fet và đèn 6922 theo mạch Cascode( em sẽ nói về mạch này sau) sau đó qua mạch RIAA bằng tụ , cuộn dây và điện trở (LCR) , Tụ là loại tinh chỉnh được đề 2 kênh có đường cong RIAA là chính xác nhất, điện trở cũng tinh chỉnh được, cuối cùng tín hiệu qua 2 đèn 7044 nối trực tiếp (không tụ) để xuất Cathod follower ra ngõ line out
Nguồn được thiết kế trong một hộp rời 2 kênh riêng biệt cả Mass và cao thế , nguồn thì toàn SS



Oa...Đọc đến đây có vẻ từ " Ngon bổ rẻ" đã không còn nữa....



Đừng lo Bác em trình bày cho các bác thấy về phono thế giới ngưòi ta chơi nhiều tiền như thế nhưng mà mình vẫn có thể chơi ngon bổ rẻ được , chứ cứ bỏ nhiều tiền ra mua thì không phải là chù trương của em , bác cứ từ từ



Lại lót dép hóng tiếp... he he....



Tới phần Ngon Bổ Rẻ đây
Em và các bác khi nhìn thấy và phân tích kỹ thuật các Phono của các hãng danh tiếng là thèm không chịu nổi tuy nhiên giá thì không chơi nổi ,vậy có thể DIY với chi phí tốt nhất một phono box chất lượng cao được không ?
Em đã làm qua hầu hết các kiểu phono box phổ biến như thuần Tube , thuần SS , sử dụng 12AX7 Mullard , telefunken đủ kiểu , phá đi làm lại nhiều lần trong suốt 5 năm cuối cùng hiện nay là hài lòng với Phiên bản hiện nay , lại là phiên bản rẻ nhất
Có thể nói trong các thiết bị Audio khó nhất là Phono box , vì tín hiệu của đầu kim sinh ra quá nhỏ 0.1-0.4 mV (kim MC)
Bảo vệ tín hiệu nhỏ xíu đó để đừng hao hụt , đừng trộn lẫn nhiễu ,ồn rồi khuyếch đại nó lên 1000 lần qua nhiều linh kiện thụ động (tụ trở) và linh kiện chủ động transistor đèn , bộ lọc RIAA cũng phải thật chính xác để tái tạo đường đặc tuyến phẳng và đều nhất có thể . Làm được điều đó thì mới có được phono hay nhất

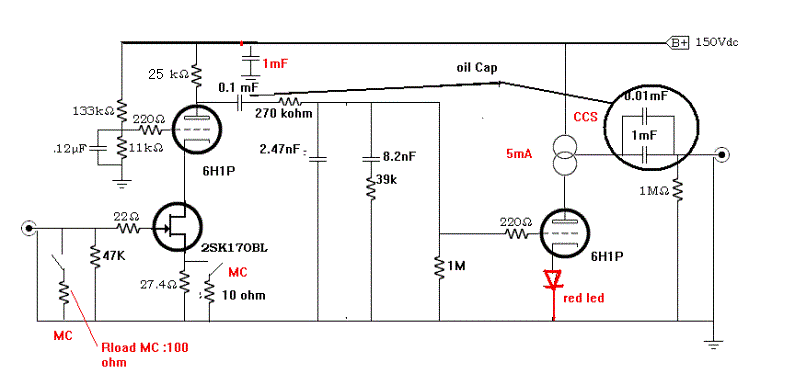

Em nói về chủ trương thiết kế của em trước và mô tả chi tiết sau nhé các Bác :Em chọn hướng sử dụng Hybrid để khai thác triệt để lợi thế của 2 loại linh kiện
1. Tầng đầu :
Tầng đầu phải sử dụng được kim MC & MM , Gain phải điều chỉnh được riêng cho MM & MC , mục đích là có thể dùng với SUT nếu muốn thay đổi chất âm , hoặc nếu chưa có tiền mua SUT thì vẫn sử dụng kim MC được
Tầng đầu dùng JFet để có gain lớn,ít ồn , tuy nhiên nếu Jfet ráp như kiểu Audio research ,thì chất âm sẽ nghiêng về SS mất độ mềm mại nhẹ nhàng của Tube (em là fan Tube) , nên em chọn cách của Manley, Allen Wright đã làm là dùng mạch Cascode , tuy nhiên em không dùng 6922 mà dùng 6H1P EV của Nga ngố thời chiến tranh lạnh , Đèn này gần giống 6922 nhưng chịu điện áp Anode cao hơn 6922 , độ tuyến tính tốt , chỉ có dòng đốt tim cao gấp đôi 6922 , và quan trọng là bóng NOS rất rẻ chỉ khoảng 100K-200k/cặp , trong khi đó 6922 loại tốt củng 1500-2000 K/cặp ( chất âm theo em 6H1P là hay hơn )
Jfet em sử dụng 2sk150 (Jfet đôi để bảo đảm 2 jfet là match) các Bác có thể sử dụng 2sk146 (jfet đôi) , hay 2 con 2sk147 , hay rẻ nhất 2 sk170 ( cặp match chừng 200 k) , 2SK369 cũng OK , cặp jfet này rất quan trọng nên tim trong các vĩ audio của Nhật thì hay hơn là mua 2sk170 mới
Mạch cascode jfet & tube có băng thông rộng , độ ồn không phụ thuộc nhiều vào đèn , độ cách ly IN-OUT tốt , gain lớn , trở kháng đầu vào lớn , trở kháng đầu ra lớn ( thích hợp với mạch RIAA thụ động) hoàn toàn thich hợp cho tầng đầu quan trọng của Phono Box
Manley ,Allen Wright và nhiều hãng danh tiếng dùng thiết kế này trong phono box của mình nên các bác yên tâm
2. Tầng RIAA : em dùng RIAA thụ động và không tách ra 2 tầng riêng như Allen Wright ( biết rằng tách ra chính xác hơn, nhưng em thử rồi lại thấy không hay bằng RIAA một nhát kiểu cổ điển) , chổ này dùng linh kiện tụ và trở chính xác 1% và dùng linh kiện loại tháo máy công nghiệp hoặc mua điện trở chính xác như Riken... mà sử dụng , nếu có điều kiện sử dụng tụ điều chỉnh được , điện trở hiệu chình được ( loại tốt nhất không sử dụng đồ mới mua Nhật Tảo)
3, Tầng khuyếch đại cuối , do em sử dụng pre đèn có tổng trở mạch vào lớn , nên sử dụng mạch common cathod xuất trực tiếp qua tụ chứ không cần thêm một tầng Cathod follower ( như các phono tube trên thị trường)

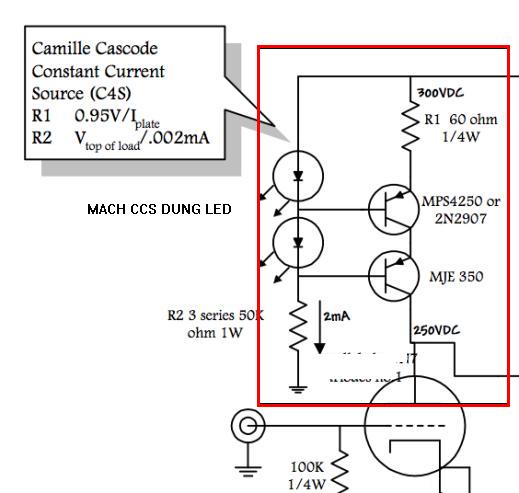

Tầng này đặc biệt là không dùng trở Anode như thông dụng mà em dùng bộ CCS ( constant current source ) bằng bán dẫn , để cung cấp dòng 5 mA
bộ CCS hay còn gọi là (Active load ) đem tới các lợi ích sau:
- Cách ly mạch khuyếch đại với Nguồn (isolation) , những sụt giảm cùa nguồn không gây ảnh hưởng lên mạch -> lọc nhiễu rất tốt
- Tăng độ tuyến tính
- Mạch Active load hoạt động như một tải có độ từ cảm nhỏ ,tổng trở cao , nên hoạt động tốt mọi dãi tần ( không như tải choke bị hạn chế ờ tần số thấp)
Khi dùng mạch CcS , kết hợp với nguồn ổn áp chủ động thì sẽ loại bỏ các tụ lọc nguồn có trị số cao vừa đắt tiền vửa ảnh hưởng chất âm , mạch CcS này rất rẻ giá linh kiện chỉ khoàng 10K nhưng mang lại độ động , giảm ồn rất nhiều và tiết kiệm nhiều tiền , em lại không dùng tụ thoát Cathode mà dùng Led thoát cathode vừa rè tiền (không cần Blackgate) mà lại rất ổn định

Linh kiện còn lại có giá trị cao trong mạch Phono box của em còn lại chỉ là 1 cặp tụ 0.1mF và 1 cặp tụ 1mF ( có thể sử dụng lên đến 2 mF)+ 1cặp tụ 0.01 mF cùng chủng loại ., chổ này thì tùy các Bác rộng đường đầu tư , đắt tiền như tụ Jensen( tiền tụ không hết 6000K , hay rẻ tiền như tụ dầu của Nga 500k )
4. Mạch nguồn:
Em dùng mạch nguồn của audionote , nhưng dùng 3 biên thế riêng( 1 biến thế 200V-12V EI, 2 biến thế xuyến 12V-200V) , 2 bộ nguồn ổn áp bằng đèn riêng , đèn cũng không cần mua ECL82 cho đắt tiền , em dùng 2 cây 12A6 (100k/cặp) và 1 cây 12AX7 mỹ (100k) ( các Bác có thể dùng một cây pentode Nga ngố 6p14 hay 6p3c và 6H2P cũng rất rẻ và tốt )
Như vậy tổng linh kiện của em :
1 cặp jFet :200 k
1 cặp 6H1P-EV NOS : 200K
2 mạch CCS: 20K
Tụ tị, trở : 1000K
3 biến thế : 600 K
2 đèn 12A6: 100K
1 đèn 12AX7:100K
Dây bạc tín hiệu : 100K
4 đầu RCA loại tốt : 160 K
Kinh phí gói ghép chừng 4 triệu ( nhưng đầu tư thời gian và chất xám là rất lớn ) cộng 1 tuần lắp ráp hiệu chỉnh , chất lượng của Phono Box là rất tốt , rất im lặng, độ động rất tốt , các dãi tần từ thấp tới cao rất đều , Nghe nhạc giao hưởng thấy cả dàn nhạc rất rộng , và không gian rất rõ
Em đang vẽ lại mạch và sẽ up lên sớm nhé các Bác
(Để làm mạch trên em tham khảo từ Allen wright secrect of phono stage , Bottle head C4S , hình vẽ mạch dùng lại của second pass_phono,mạch RIAA, Power dùng của Audionote L3 phono stage)



Chưa biết hay dỡ thế nào vì chưa có cơ hội thưởng thức nhưng phải nói là rất khâm phục tinh thần của bác giahuy :wink:



Bác cho em hỏi với mạch trên gain cho MM và MC là bao nhiêu ?



B giahy cho e hỏi tí là sao em thấy trong catologue của EAR 834P Sig ghi là xài 3 cây 12ÃX7 chứ đâu có ghi 12AU hay 12AY7 gì đâu.e đã thay bóng gốc bằng bóng JJ 803s Gold pin, cảm nhận hay hơn bóng theo máy.
E cũng đang muốn nâng cấp tụ cho em nó nhưng k biết nên thay tụ nào v dòng tụ gì.
Bản thân em thấy em này nge hay trong tầm giá.vì đã có cơ hội giao lưu gép với Sut AT-1000T đấu qua pre Airtight ATC2 nge hơn mot ti về dãi cao v dãi dưới k có cảm giác bị đục so với đấu trực tiếp với Sut AT-1000T k qua airtight.



Như em đã có đề cập các phono tube dùng 12AX7 như EAR834P , chất lượng các đèn 12AX7 tầng đầu ảnh hưởng rất nhiều đến chất lượng âm thanh, Bác thay bóng 12AX7 càng mắc tiền như Mullard hay Tele thì chất âm đổi khác liền ( đèn thứ 3 để hạ tổng trở mạch thì có phiên bản dùng 12Ax7 có phiên bản dùng 12AU7 hay 12AT7 ), Tụ thì Bác thay các tụ nối tầng 0.1mF , 1mF nhưng mà loại tụ gì thì chắc là Bác phải thay tụ như dân chơi trên mạng hay thay tụ nối tầng đầu 0.1 mF thay bằng Relcap , tụ 1 mF thay bằng jensen , thấy họ làm như vậy , em có ráp EAR834P nhưng dùng tụ dâu của Nga thôi Bác



Em không đo chính xác lắm , tính thì khoảng 40 dB MM và 60 dB MC , dùng kim MM thì không vấn đề gì , dùng kim MC 0.4mV thì có hơi nhỏ hơn một tí
hiện em dùng MC với SUT bác



Hehe!bóng tầng đầu là bóng đứng lệch hàng đúng k b?e nhớ trên đỉnh bóng gốc có đánh dấu bằng các chấm xanh, bóng 1 chấm, bóng 2 chấm, bóng 3 chấm nhưng quên mất vị trí các bóng rồi.như vậy là thay mất 2 tụ hả b?tụ Relcap em thấy ít bán ở các shop.còn jensen thì dùng loại nào là tốt nhất b?



_ e thắc mắc một chút , với những kim có mức điện áp nhỏ như bác nêu thì có phuơng án nào khả thi nhất mà không cần Sut để nâng mức tín hiệu, cơ bản là e thấy người chơi thông thường cũng phải có mấy cây MC để thay đổi, việc mua Sut khá tốn kém, nếu mấy cây kim có mấy mức trở kháng khác nhau xa quá thì càng tốn kém, vậy nên có cách nào loại bỏ mấy cái cục Sut đi nhưng âm thanh vẫn tốt như khi dùng Sut, thậm chí còn hơn thì tốt quá.



Nếu Bác nào có nhiều kim MC cần trở kháng (input) khác nhau thì có 2 cách :
Đối với phono box SS hay Hybrid giống như mạch của em ở trên thì Bác chỉ việc thêm vào một loạt điện trở (R load for MC) : 30 ohm,100 ohm,200 ohm,300 ohm .... 1k ( các điện trở này mắc // với điện trở 47K cho MM) và một contact (nhiều tiếp điểm) để chọn trở kháng phù hợp ( hầu như tất cả SS phono box nghe được đều có chức năng cho bạn chọn mức trở kháng thích hợp)
Cách này đơn giản , nhưng đối với dân nghiện analog nặng thì không thú bằng sử dụng SUT nên một số hãng như Manley nói ờ trên , sử dụng SUT có sơ cấp gồm 5 điểm ra ứng với tỷ lệ khuyếch đại khác nhau-> trở kháng khác nhau

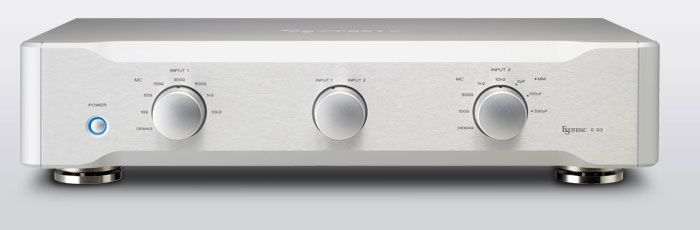

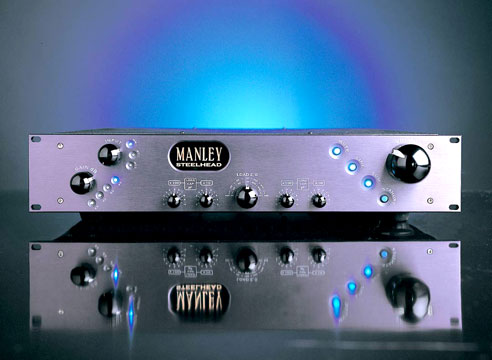

em ví dụ như hình của 2 loại Manley Steel head và Esoteric E03 cho Bác thấy ( ở bên ngoài thì đều có núm vặn chọn trở kháng nhưng bên trong thì nguyên lý là khác nhau)



Chơi kiểu dùng điện trở R load để thay đổi trở kháng dễ dàng ít tốn kém an toàn tuy nhiên sẽ không có sự đột phá về mặt âm thanh như dùng SUT
Nếu bác nào dùng phono box MC (SS) mà không có chức năng thay đổi trở kháng thì có thể chơi cách sau :

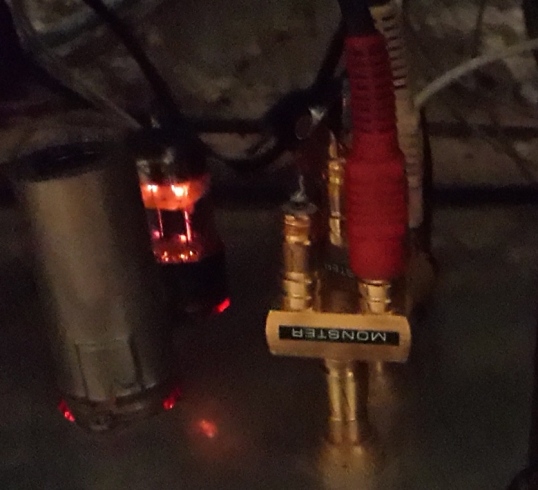

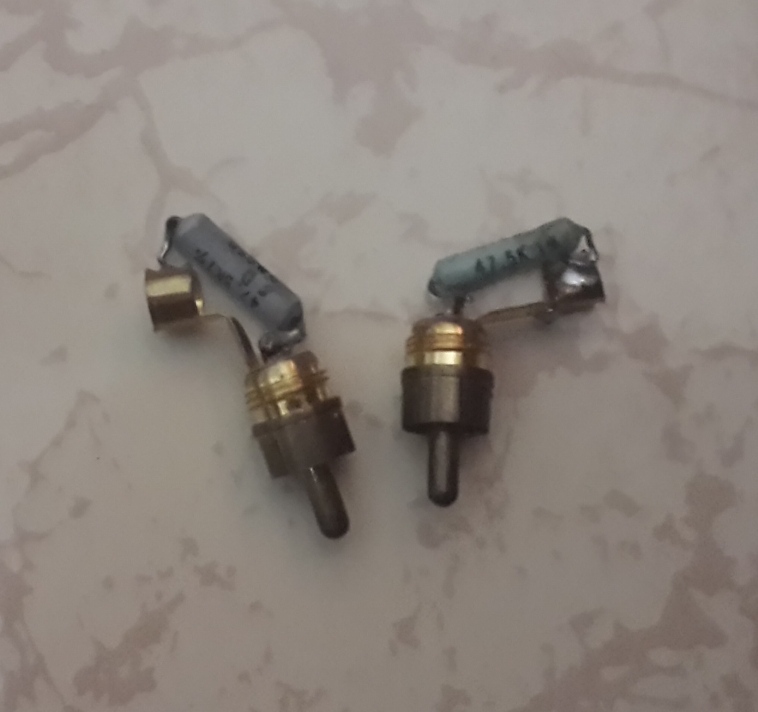

Mua 2 jack RCA 2 in 1 (hình)
Mua 2 jack đực RCA (loại vỏ bằng kim loại), mua một loạt các điện trở loại tốt 30 ohm,50 ohm,100 ohm, 200 ohm,300 ohm..Sau đó hàn vô jack , và thử từng điện trở theo kim của mình ( em để trần cho các bác thấy , khi có chất âm như ý rồi thì vặn nắp kim loại lại để chống nhiễu nhé



Hay quá! Cám ơn Bác Nếu Bác triển khai dự án và phân phối cho AE thì tốt biết bao!



Nghe bác nói phần ngon bổ rẻ này mà ham quá, có cách nào mà người ko bít dùng mỏ hàn như em có thể tự làm được ko bác....



Em cũng đang chơi phono mc mà không đc chọn trở,thử cách này của bác phát xem vì thấy đơn giản nhừng chỉ sợ tèo cái gì đó!



Bác biết SUT nào ngon bổ rẻ ratio từ 1:5 đến tối đa là 1:10 không ?



Bác mua mấy cục stepup TAM ( loại gỡ trong các ampli cũ, lâu lâu bác Alu hay bác analog có bán) giá khoảng 1,7 t-2,5 T về DIY , còn không thì mua Denon AU300LC : 1:10 giá chừng 2t5 cũng OK



Xong phần Phono box em qua phần Đĩa LP
Thực ra nhiều Bác thấy LP không có gì hay , vì bỏ đĩa lên máy cứ nghe nổ lốp đốp , trong khi nghe CD thì âm thanh sạch sẽ , thực ra ngoài việc setup chưa đúng thì chất lượng đĩa LP lại là một vấn đề rất quan trọng trong việc chơi LP
Trước khi quyết định chơi LP các Bác phải xác định mình sẽ chơi nhạc gì :
Nếu chơi cổ điển, hòa tấu (paul mariat, clayderman.,mantovani...) thì không có nguồn phát nào hay bằng LP ,đĩa LP cũ cổ điển cũng còn nhiều nguồn và chất lượng dĩa cũ của Decca, Gramophone còn nghe rất tốt (vì ít nghe) giá vừa túi tiền 150k-250k ( đương nhiên không tính những đĩa hiếm dân chơi săn lùng)
Nếu chơi Vocal, Jazz,blue nhạc ngoại thì phải chấp nhận là tiền mua LP sẽ đắt, vì hầu hết là sẽ mua LP mới làm lại dành cho audiophile giá trung bình 1 triệu/cái , những LP vocal jazz blue cũ thường lại rất đắt và chất lượng không bảo đảm do nghe nhiều
Nếu chơi Pop, Rock thì thường LP hay giá lại cao và hiếm , còn loại rè thì thường do ca sĩ không nổi tiếng trình bày , hay dĩa đã hư nổ lốp bốp
Nếu chơi nhạc Việt thì tốt nhất là chơi băng cối , nhạc việt mới làm LP thì chỉ có vài LP chủ yếu( và giá cũng khoảng 800k/dĩa) nếu đã có dàn LP thì mua thêm cho lạ chứ không phải là nguồn nhạc chính ( dĩa trước 75 thì hiện nay hầu như nghe không nổi vì trào lưu dĩa than trước 75 chấm dứt sau khi băng cối ra đời dĩa than trước 75 chủ yếu là để sưu tập)
Chơi LP là để tận hưởng sự tinh túy của âm nhạc , do đó chỉ nên nghe các đĩa chọn lọc có chất lượng cao ,thà ít nhưng một đĩa có thể nghe tới nghe lui không chán hơn là có thật nhiểu đĩa mà không đĩa nào nghe hết trọn vẹn 1 mặt
Khi xác định đã chơi nhạc gì rồi và khả năng của mình trong việc mua phần mềm , thì các bác quyết định có nên chơi LP hay không ?



Bác ơi! Cái ý kiến đánh gía về nhạc việt của bác ấy,em không đồng tình nhé,em thấy lp nhạc việt quá hay! Ví như lp Nguyễn Anh9 hay kỷ niêm chẳng hạn. Bác khuyên băng cối nhưng ở ta mấy ai có băng cối gốc hay f1 đâu ạ? Em lản bằn cối ở điểm này và đã dọn hết để ưu tiên lp! Tuy lp ít chương trình Việt Nam hay nhưng thà ít mà chất lượng.



LP nhạc việt hay dỡ tuỳ theo cảm nhận của mỗi người.theo em hiểu ý của b giahuy ở đây là chất lượng thâu lp nhạc việt thời nay v chất lượng lp k tốt.hầu như những lp nhạc việt mới ra lò cho chất âm k đẹp, chất lượng lp k đạt, đĩa mới toanh chưa bóc tem bỏ vào nge đã thấy nỗ li ti rồi. :lol:
