Kính thưa các cao thủ sô-lít ,số là những ai yêu DIY amp thích ráp power (dù là BJT hay Mosfet ) đều phải kinh qua công đoạn ni (chỉnh offset output = 0Vdc & I Bias cho sò công suất) trong đó có em .Các cao thủ tốt bụng chỉ giúp cho em biết để có thể nhậu món ni được không ? Em lấy VD cụ thể sau - Nếu output không về 0Vdc thì phải chỉnh cái mô ? - Chỉnh R10 là chỉnh bias cho sò công suất đúng không ? Tài liệu có nói "the trimmer R10 is set to its minimum resistance which is made possible when powering ON the amplifier and then adjusting R10 until the drawing of the current reaches about 120 mA to 130 mA. " Em không biết phải đo ntn trên schema để được 120 ma. Em xin Đa tạ ....

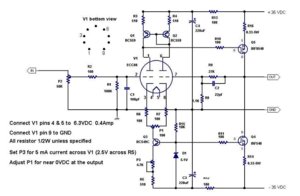

Em thấy mạch vi sai đã tự chỉnh DC Offset rồi ạ Nếu muốn vi chỉnh cụ lắp thêm cái biến trở tương tự cái biến trở P1 trong mạch dưới
Điểm ra output đã có mạch hồi về visai nên nếu ko hư hỏng nó tự về 0V Chỉnh bias R10 nhưng đo trên schematic thì chịu ạ , nếu đo trên máy thì bác kẹp que đo trên R14 hoặc R15 ( đồng hồ để thang đo milivon) chỉnh nhẹ R10 sao cho ra số Vôn chỉ thị trên đồng hồ là 120mA x R14 (R15) là OK ạ .
Hỏi các bác cao thủ chút ! Em mua mạch công suất lắp sẵn (Bo MP-8286 và Bo STEREO MAN AMPLI) của PHƯƠNG NAM nhưng mạch nào cũng không cho DC OFFSET bằng 0 V. Nên cứ tắt loa kêu đánh bụp. Bác nào có sơ đồ mạch hoặc đã từng chỉnh chỉ cho em cách nào khắc phục. Cám ơn các bác nhiều !
DC Offset của bác thế là tốt rồi. Tiếng bụp ở loa không phải do thằng này gây ra đâu. Muốn hết tiếng bụp bác lắp thêm relay nhé. ( ng ta gọi là mạch bảo vệ loa đó mà :mrgreen: ) P/s.Cụ lắp tụ dập cho công tắc nguồn chưa vậy ?
Tiếng bụp ở loa thì tớ nghe người ta nói là do con OP ở tâng preamp gây ra, tớ lắp power amp riêng (không gắn liền preamp) thì bật tắt ko có tiếng bụp này, chỉ bực mỗi cái, khi nào cắm điện mà lỏng dây nguồn thì nó phá loa luôn. Mạch bảo vệ loa chắc chắn nên có rồi. DC offset thì với mức 150-200mv là chấp nhận được, muốn tốt hơn thì bạn lắp thêm mạch DC servo, đơn giản lắm chỉ cần 1 con OP và vài 3 con tụ trở là xuống 2-5mv liền. Đơn giản hơn nữa thì lắp một con biến trở chỉnh offset từ tâng input. Bias current thì điều chỉnh sao cho đạt dòng yêu cầu của thiết kế mạch, thông thường người ta hay đo sụt áp trên điện trở công suất mắc nối tiếp với chân E hoặc C của transitor, từ đó suy ra Bias current.
@NguyenHuuDuong, Mạch amp cậu post đó, không thể dùng đôi C1815, a 1015 ở tầng VAS được vì trans ở tầng này điện áp yêu cầu chịu được tối thiểu phải là 2U= 2x 42V= 84V, và con trans đó sẽ bị quá nhiệt. Đối với mạch này, phải dùng đôi có công suất 1W. (A 1013 - C2383). Mình có một số gợi ý rút ra từ bản amp đang chạy với đôi B688 && D718. Bạn xem chất lượng ra sao. Mình thử với nguồn +/- 46V, kéo loa 90W thấy chất âm tốt. Bạn thử làm rồi cho ý kiến coi.
Báo cáo các bác là mạch này em lắp thay cho con IC công suất bị chết mà. Nên trong AMP đã có đủ ROLE bảo vệ, mạch dập xung. Vế còn lại zin vẫn có DC OFFSET bé xấp xỉ 0V. Còn vế chế luôn ở 250mV. Em không biết là sẽ lắp chiết áp chỉnh vào chỗ nào hoặc mắc mạch OPAM như thế nào các bác có sơ đồ nào post lên cho em xem với và dùng những linh kiện gì ! Cảm ơn các bác nhiều lắm !
OK để mình cài lại cái Protel rồi gửi cho bạn sơ đồ mạch hoàn chỉnh của 1 bản chạy tốt nhé, ah mình ở HN, giờ có sẵn cả mạch in cho project này, cần thì PM mình sẽ hẹn gửi tặng cả mạch in, trước làm chơi sau chuyển sang làm amp Hi-power, còn tồn 1 mớ.

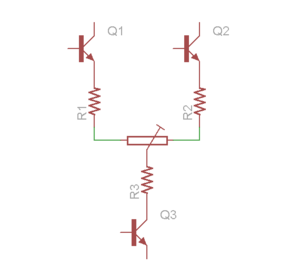

Mạch này hồi tiếp về visai nó đã tự chỉnh DC Offset rồi nên em nghĩ dùng mạch DC Servo là hơi thừa. Bác lắp thêm cái trimmerc vi chỉnh như em vẽ ở dưới là okie thôi,
Các bác cho em hỏi tí: -chỉnh Ibias thế nào được gọi là chạy class A, thế nào được gọi class AB ,không biết mấy cao thủ sô-lít mở cuộc thi sô-lít class A làm sao phâm biệt thí sinh (class A) đầu vào ? .Hay trông chờ sự thành thật của thí sinh . . . .hic hic hic
Sao lại dựa vào độ thành thật được ạ ? Trong kĩ thuật cái gì cũng rõ ràng qua các con số mà bác. Mạch khuyếch đại chế độ A là mạch có bóng công suất làm việc với Uce = 60 - 70% Vcc.
Em vừa theo phương án của 1 bác ở trên (Bác vẽ vào mạch có con chiết áp lắp nối tiếp với 680R ấy) Cách này quá đơn giản ! Nhưng trong mạch cũ có 560 Ohm nối tiếp với 91 Omh. đầu tiền em thay 91 Ohm bằng chiết áp 1 k chỉnh nó chỉ xuống tý ti. Em thay chiết áp 20 k vào và chỉnh đến khoảng 15 k thì DC OFFSET xuông 0V. Tuy nhiên mất hẳn tiếng. Chỉnh lên dần đến khoảng 100mV thì có tiếng (nhưng bị ngắt quãng như là bị cắt xén còn 1 số mảnh vụn), Chỉnh lên đến khoảng 200mV thì tiếng tròn như bình thường. Như vậy có vẻ gì chưa ổn ở cách này. Các bác tư vấn thêm cho em nhé ! Em chưa thử cách của bác Super vì phải cắt mạch ra hơi phức tạp tý và chưa có chiết áp 100 Ohm
Chiết áp bao nhiêu cũng được cụ ơi.Nếu không có mấy con trở bỏ đi luôn cũng Okie. Cụ lắp chiết áp như trên giảm áp cấp cho visai nên tín hiệu xém ngọn rồi mất tiếng là phải thôi ah.
Báo cáo cụ Super là em vừa theo cách của cụ. Đã có chiết áp 100 Ohm. Cách này tuyệt, chỉnh hiệu ứng tốt lắm ! Nhưng ... Cứ chỉnh xong nó lại về chỗ cũ. Đại loại trong khi chỉnh chiều nào kim đồng hồ quay chiều ấy ngay ! Nhưng sau đó lại về gần chỗ cũ. Nếu chỉnh hết tầm chiết áp thì nó cũng chỉ thay đổi vài mV thôi. Như vậy: Rõ ràng như các cụ đã phân tích nó đã có mạch tự điều chỉnh rồi ! Vậy ta có nên vô hiệu hóa mạch tự động kia không ? Vì nó không về 0V và nếu vậy thì làm cách nào ạ? Hoặc cần thay đổi gì thêm các cụ chỉ cho em với !
Ai da.Cụ nên đợi amp nó nóng rồi mới chỉnh. Cụ thay thử con trở hồi tiếp ( con trở nối từ ngõ sp out về tầng visai ) trong mạch đang là 22K cụ thay bằng 47K hoặc 100K , thích nữa cho lên hẳn 220K rồi chỉnh tiếp nhé. Thay đổi trở hồi tiếp âm thanh sẽ thay đổi thú vị lắm đó cụ. Nếu vẫn không được thì chỉ có nước tháo hết mạch ra chọn linh kiện cân nhau lắp lại.Theo em DC Offset dưới 150mV là chấp nhận được rồi ạ.
