CLB audio Long Biên

Discussion in 'Bang hội / Câu lạc bộ' started by Virgo, 15/5/13.

  1. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    Vâng để tối về em kiểm tra lại, khi nào xong con này anh em mình off một buổi về con DAC này nhé.

  2. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Re: CLB audio Gia Lâm

    xin chào chú anh không biết nic của chú nên hơi quá đáng.thành thật xin lỗi vì sự nhầm.tại anh bị ném đá nên anh phải rắn,xin lỗi chú.chuộc bănghf bia nhé

  3. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    Re: CLB audio Gia Lâm

    Chào bác Sơn và các bác.. tình hình là em có bộ FE như hình và em muốn quấn OPT cho mạch này. nhưng em không biết tính toán .nên nhờ bác Sơn và các bác tính giúp em với OPT 7k ra 8 ohm. cám ơn các bác nhiều chúc ngôi nhà mới hạnh phúc và bền vững


    Attached Files:

  4. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    Re: CLB audio Gia Lâm

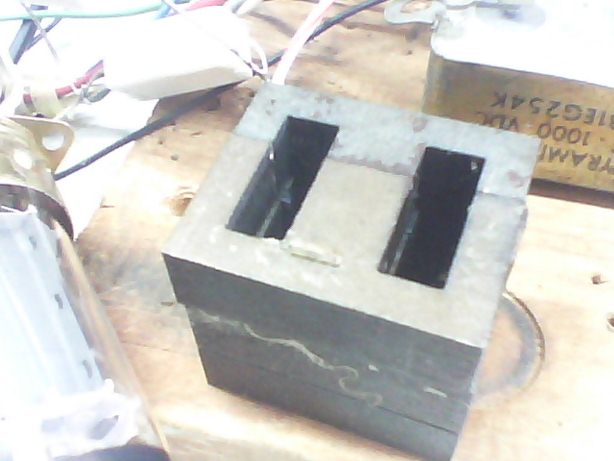

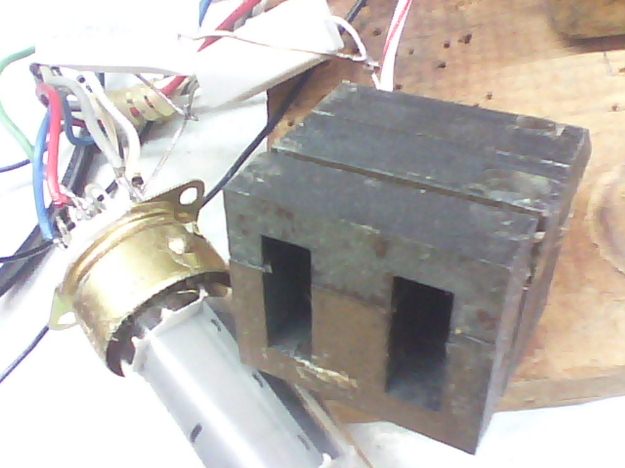

    và đây là bộ FE của em ạ. em tháo từ 1 bộ lọc âm tần chất liệu FE nhìn rất đẹp và mỏng nên em muốn tận dụng nó.


    Attached Files:

  5. bluemoon1974

    bluemoon1974 Advanced Member

    Joined:
    25/8/10
    Messages:
    657
    Likes Received:
    0
    Re: CLB audio Gia Lâm

    Anh vào nghiên cứu trả lời bác này đê, theo kiểu cầm tay chỉ việc nhé. Chứ không theo kiểu của các bác "Lờ đờ" là "Nâng lên một tầm cao mới" đâu nhé. :mrgreen:
    Hôm trước cố được nhõn lon bia về đau bụng mất 2 ngày, Gụ thì chả uống bia với bọt , hư người.

  6. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    theo ý em bác cứ quấn 1000 vòng lót air gap đo henry rồi quấn theo số henry mình cần, thế là dễ nhất.

  7. bluemoon1974

    bluemoon1974 Advanced Member

    Joined:
    25/8/10
    Messages:
    657
    Likes Received:
    0
    Re: CLB audio Gia Lâm

    Đó là em biết rồi, Còn những người chưa biết thì làm thế nào.
    Hướng dẫn càng cụ thể càng tốt để những người đi sau cứ thế mà làm, đỡ phải hỏi.

  8. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    Vậy post lại phần công thức tính toán opt của các bác GV team mà bác ThanhTrúc03 đã tồng hợp lại ạ.
    - Tính toán cho OPT SE:
    Q = 20 x sqrt (Pout/fmin)
    Q: tiết diện lõi (cm2)
    P: công suất ra (W)
    f: tần số cắt thấp nhất, với SE chỉ nên cắt thấp nhất 25Hz, ham hố thấp hơn sẽ dễ bị nghe dở, trừ khi các bác muốn làm OPT chỉ để đánh loa bass
    Sau khi tính Q, cộng thêm 10% để trừ hao kẽ hở và lớp mạ các lá fe.
    Nếu cắt ở 25Hz => Q = 4sqrt(Pout).
    Tiếp tục:
    n1 = 180/Q x 1,1, trong đó n1 là số vòng sơ cấp/vol
    AC trên tải sơ cấp (U1):
    U1 = sqrt (Pout x Rload), trong đó, Rload là trở kháng tải
    Số vòng sơ cấp cần quấn (N1):
    N1 = n1 x U1
    Số vòng thứ cấp cần quấn (N2):
    N1/N2 = sqrt (Rload/Z), trong đó, Z là trở kháng loa
    Air gap: 0,2 - 0,5mm
    Chọn Rload: tra data sheet đèn
    => Xong. Quá dễ ẹc

    Tính toán cho OPT PP
    - Có thể cắt ở tần số 15Hz
    Rpp = 2 Rplate: trở kháng tải plate to plate. Trở kháng ảnh hưởng trên mỗi đèn bằng 1/4 trở kháng plate to plate.
    Afe: tiết diện lõi (mm2)
    Afe = 300 sqrt(Pout)
    Np: số vòng sơ cấp = sqrt (Rload x Pout x 10.000/Afe)
    Số vòng thứ cấp: tương tự công thức tính SE
    => xong

  9. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    Mà cục fe của bác ý (theo như kích thước đó bác) thì bé tí chắc không làm được gì đâu ạ.

  10. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    Re: CLB audio Gia Lâm

    em cám ơn bác tranchung159 nhiều lắm.... bác tính giúp em mạch trên công suất ra được khoảng bao nhiêu? em đang có bộ FE với chiều dày là 8cm nếu chia đôi thì diện tích lõi sẽ được 4cm2. hy vọng là sẽ làm được bác nhỉ.

  11. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Re: CLB audio Gia Lâm

    Vâng bọn tôi cũng ăn sẵn nằm sấp cơ.cũng vui mà đên với nhau ngoài giờ làm việc cho vui thôi xin mời bạn hôm nào qua nhà mình chơi làm quen mọi người

  12. bluemoon1974

    bluemoon1974 Advanced Member

    Joined:
    25/8/10
    Messages:
    657
    Likes Received:
    0
    Re: CLB audio Gia Lâm

    @ Mr Hùng: Biến áp xuất âm cho Pre Sơ cấp 5K -40ma; Thứ cấp 600R-55ma.

  13. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    em cũng không rõ về tính toán công suất ra cho mạch đâu bác ạ, em chỉ thấy nếu fe của bác có diện tích là 4 cm2, thì áp vào công thức tính công suất opt se ở trên với f cắt là 25 hz thì chỉ được có 1 W thôi bác ạ, như vậy là nhỏ quá.

  14. khuehn

    khuehn Advanced Member

    Joined:
    12/10/06
    Messages:
    5.241
    Likes Received:
    49
    Location:
    Ha noi
    Re: CLB audio Gia Lâm

    Làm sao bác tính ra diện tich lõi như vậy được ? bác cứ vẽ các số đo của FE ra sẽ tính chính xác được ngay thôi

  15. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Các bác chơi đèn nga có bác nào có bóng 6zh9g-v ko vậy? em thấy mọi người bảo bóng này hay lắm...

  16. vuquangba79

    vuquangba79 Advanced Member

    Joined:
    5/5/11
    Messages:
    396
    Likes Received:
    329
    Location:
    Hà Nội
    em Tham gia với nhé em ở Phúc Lợi Long Biên nhà cũng có hai bộ dàn nghe chơi cũng muốn tham gia anh em giao lưu học học thêm kinh nghiệm DIY đồ âm thanh.

  17. Nguyễn Việt Dũng

    Nguyễn Việt Dũng Advanced Member

    Joined:
    15/10/07
    Messages:
    1.570
    Likes Received:
    5
    Location:
    HẢI PHÒNG.... Chợ Vải Ninh Hiệp
    Cụ tìm cách nào kiếm cho em 1 cặp em lắp Tube 26 khi em định cư chính thức tại Hà nội vào tháng 7 nhé!

  18. vuquangba79

    vuquangba79 Advanced Member

    Joined:
    5/5/11
    Messages:
    396
    Likes Received:
    329
    Location:
    Hà Nội
    Các bác bố trí một quán cafe nào đi để anh em hội họp em cũng hay ăn thịt Trâu ở Phương Anh Lắm,các bác bố trí gặp nhau vào cuối tuần sáng chủ nhật là hợp lý

  19. bluemoon1974

    bluemoon1974 Advanced Member

    Joined:
    25/8/10
    Messages:
    657
    Likes Received:
    0
    Cặp này bọn em không mua bán bác ợ, Em nhường cho bác ấy lắp trước, khi nào bác ấy kiếm được cặp hay hơn thì nó sẽ quay về với khổ chủ thôi.
    Đang lừa ông này dấn thân vào con đường đau khổ bác ạh. :mrgreen:

  20. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    Re: CLB audio Gia Lâm

    [quote="tranchung159"
    em cũng không rõ về tính toán công suất ra cho mạch đâu bác ạ, em chỉ thấy nếu fe của bác có diện tích là 4 cm2, thì áp vào công thức tính công suất opt se ở trên với f cắt là 25 hz thì chỉ được có 1 W thôi bác ạ, như vậy là nhỏ quá.[/quote]
    em nghĩ là mạch trên công suất ra cũng tầm 1W trở lại thôi bác tranchung159 à. nên em mới định tận dụng cục FE này...

  21. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    Re: CLB audio Gia Lâm

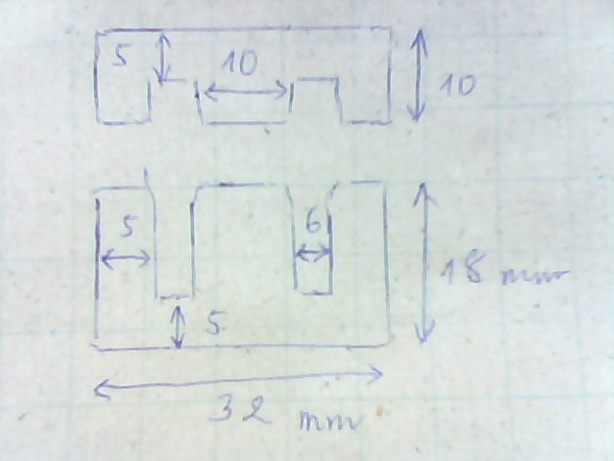

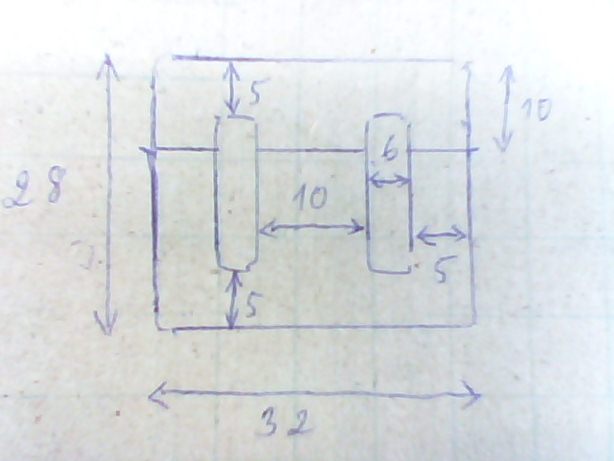

    dạ em có vẽ kích thước FE ở trên rồi ạ...... bộ FE có lưỡi 10mm xếp dày 80mm nên em tính S=4cm2 ...

  22. Nguyễn Việt Dũng

    Nguyễn Việt Dũng Advanced Member

    Joined:
    15/10/07
    Messages:
    1.570
    Likes Received:
    5
    Location:
    HẢI PHÒNG.... Chợ Vải Ninh Hiệp
    Em ở Hp cũng được Thịt Trâu tại Phương Anh rồi nhé:
    Em chụp trộm 1 lão vespa HN


    Attached Files:

  23. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Re: CLB audio Gia Lâm

    em nghĩ là mạch trên công suất ra cũng tầm 1W trở lại thôi bác tranchung159 à. nên em mới định tận dụng cục FE này...[/quote]


    Thật sự là nó quá nhỏ để quấn opt se bác ạ, sẽ không đủ cửa số để quấn, bác lên kiếm fe lưỡi 25 mm để quấn là đẹp.

  24. khuehn

    khuehn Advanced Member

    Joined:
    12/10/06
    Messages:
    5.241
    Likes Received:
    49
    Location:
    Ha noi
    Re: CLB audio Gia Lâm

    Ôi múa rìu qua mắt bác Lê Xuân Sơn tý, như thế theo công thức ABC tính được diện tích S = 1 cm X 8Cm = 8Cm2 lõi này theo các cao thủ BA quấn được OPT cho đèn 6V6 rồi, của mình lõi 9Cm2 các cao thủ phán hơi bị dư nhiều so với đèn EL84, yên tâm dùng đi bạn ơi

  25. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5
    một công làm thì kiếm bóng khá một chút để làm bạn à: FE lưỡi 28 ở văn môn rất nhiều: 50k/1 cục. mới làm kiều gì nó cũng hót
