CLB audio Long Biên

Discussion in 'Bang hội / Câu lạc bộ' started by Virgo, 15/5/13.

  1. khuehn

    khuehn Advanced Member

    Joined:
    12/10/06
    Messages:
    5.241
    Likes Received:
    49
    Location:
    Ha noi
    OK có nhiều như vậy nhưng vấn đề ở chỗ FE này có thích hợp để làm FE cho OPT hay không mới là quan trọng, còn làm FE cho nguồn thì hơi nhỏ

  2. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5
    em đã quấn opt se 3.5K/8ohm loại fe28 của nhật này rồi 2520 vòng dây 0.25, thứ cấp dây 0.6 (hơi thừa) thì đo được 10H mà vẫn thừa cửa sổ, do vậy nếu gia giảm kích thước dây sơ, thứ thì vẫn đảm bảo lên được 20H. do lần đầu quấn opt nên 02 cặp OPT đó lệch nhau nên em đã phá ra dùng làm choke rất ổn

  3. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    chủ nhật này đến nhà Đức thứ cập opt cho 845 của Quyết nhé?

  4. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Re: CLB audio Gia Lâm

    Em tính quấn cho đèn EL84 chơi luôn lõi diện tích 12cm2 sau này dùng chay đèn to hơn vẫn ngon..hihi

  5. khuehn

    khuehn Advanced Member

    Joined:
    12/10/06
    Messages:
    5.241
    Likes Received:
    49
    Location:
    Ha noi
    OK muốn chơi đèn to hơn ngoài việc dùng lõi to cần tính quấn dây sơ cấp lớn hơn đảm bảo đủ dòng cho đèn to hơn mới được

  6. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Dây cứ tính tầm 80ma là bác chơi được khối đèn rồi, em thấy EL34 chạy dọng có 50mA thôi .... như vậy tinh dư ra một chút chứ 1 lần quấn mất công lắm các bác à....

  7. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Cành to cành Hí end nữa bác, nhỏ quá nhìn xìu lắm mặc dù vẫn hay.

  8. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Re: CLB audio Gia Lâm

    Xin chào bạn.rất vui được gặp lại.Nếu mình không nhầm fe của bạn là fe làm mỏ hàn xung thì phải.Tuy vậy mình cũng trả lời bạn cho vừa lòng nhau.
    cuộn sơ cấp bạn quấn dây 0.12 mỗi lớp bạn quấn được 145 vòng.bạn quấn 20 lớp.cách điện bằng giấy tụ hoặc fim mỏng 0,05,nếu không sẽ không đủ cửa xổ.tổng bề dày của sơ 3,4mm cả gấy cách điện
    cuộn thứ dây 0.4 quấn 2 cuộn mỗi cuộn 45 vòng.tổng bề dày 1mm cả giấy

    bố trí như sau:
    cuộn thứ 1.45 vòng
    cuộn sơ 1 gồm 10 lớp
    cuộn thứ 2 45 vòng
    cuộn sơ 2 10 lớp
    Cuộn xong bạn đấu nối tiếp các cuộn sơ với nhau.ra 2 đầu sơ cấp
    đấu nối tiếp 2 cuộn thứ ra 8om
    Đo Henry cuộn sơ trên 10h là được
    Chúc bạn thành công.bạn quấn không cẩn thận sẽ bị đấy quá.biến thế này chắc được 3w thôi.

  9. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    em cám ơn bác Sơn nhiều lắm..... bộ FE này em tháo từ một bộ lọc âm tần của máy quân sự mỹ không phải của biến thế xung ..... tổng cộng là 8 cuộn nên em mới tính chia làm hai để được diện tích lõi mỗi cuộn là 4 cm2..... đầu tuần en sẽ quấn nhưng cuộn sơ em quấn dây 0,1 và cuộn thứ em quấn dây 0.35 vì em đang có sẳn hai loại dây này.... em nghĩ là mạch này công suất nhỏ nên chắc cỡ dây em đang có chắc sử dụng được ... bác Sơn cho em chút thắc mắc là theo công thức của bác tranchung159 Q = 20 x sqrt (Pout/fmin) thì với lõi FE là 4cm2 thì em tính Pmax tại 25Hz chỉ được 1W còn bác tới 3W em thấy có sự chênh lệch nhiều. em thắc mắc hơi nhiều mong bác đừng buồn nhé.

  10. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Bạn chưa biết thì mình nói giúp.bạn biết rồi thì thì thôi mình chỉ muốn học ở bạn thôi.xin lỗi.

  11. LoD

    LoD Advanced Member

    Joined:
    15/3/11
    Messages:
    647
    Likes Received:
    57
    thực ra thì em chưa quấn cục opt nào hôm nay em mới bắt đầu tìm hiểu để quấn..... và em sẽ quấn theo số liệu của bác.... đầu tuần sau em sẽ quấn và mong bác sẽ tiếp tục support cho em nhé..

  12. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Em xin thông báo sau 7h ngồi quay tay thì 1 opt của em đã hoàn thành, sơ cấp 2800v thứ cấp 1000 vòng / 6 lớp. Em hy vong sẽ có dịp giao lưu cùng các bác...hihi

  13. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Nếu mình không nhầm thì OPT của bạn thứ cấp 100 vòng chứ.nếu 1000 ra biến thế liên tầng đấy.OPT của bạn 5,6 k à.Mình quấn nhiều nhưng xxx về vi tính nên không post ảnh để các bạn xem được.chắc chắn phải học thôi.

  14. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Em quấn 1000 vòng chia 6 lớp tính ra thưcấp có các đầu ra là 0-100v-115-v-135v x 6 ( tính tròn 1000v , nhưng chưa đủ ), sơ cấp có đầu ra là 0- 1400v-2100v-2500v-2890v Như vậy em sẽ setu được các opt ở 5k - 8R,6R, 3,5K- 8R, 6R, 2,5K - 4R, 8R, vì em chỉ quấn dùng SE , cuộn đầu tiên em có thể chơi được PP luôn nhưng quấn chưa được đẹp lên hôm nào dỡ ra quấn lại. Các bác quấn OPT cứ chơi FE to quấn dây to nhanh và dễ , cho nhiều đầu ra , thuận tiện khi thay đổi dự án DIY. Em quân sơ cấp dây 0.35mm lên hầu như ko sợ đèn nào , trừ các loại bóng áp quá cao..hihi, chia sẻ cùng các bác vài ý tưởng của em.

  15. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Thế thì của bạn là biến thế ra của pre gọi tắt là rề vào 5k ra 600om.nó goi là IT chứ không phải OPT.thường cho đèn 6SN7 đúng không ạ.quấn dây to lãng phí quá.bạn nói nhiều người nhầm lắm chấc là cố ý cho họ hiểu lầm hay thử trình người khác vậy.có gì cùng học hỏi đừng làm vậy.chúc bạn thành công

  16. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Dạ bác nhiều nhầm ý kem, em làm lớp thư cấp nhưng đấu song song, như vậy sẽ cho đầu của OPT chứ ko phải IT , hihi em ví dụ 2890vòng / 115Vòng = 25 x 25 , tương ứng với 5k/8R ( Thứ cấp của em đầu ra là 0 vòng- 100 vòng- 115 vòng -135 vòng ( em quấn 6 lớp như thế và đầu song song , không phải đấu nối tiếp để ra 600R ..dây to dễ quấn và yên tâm về công suất. 1 cục OPT của em năng gần 4kg... Em đang chuẩn bị quấn FE 38 dày 5 giống của bác đây.. :)

  17. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5
    hôm nay đã có buổi test opt tự quấn trên cơ sở mạch GM70, noi chung là tốt hay hơn đồ của thợ quấn: tóm lại opt phải đủ cân ký, đúng trở kháng, và phải đo 1000 vòng rồi tính ra H mong muốn. mấy anh em sẽ pm ảnh sau, em đang đi làm. happy fun. xin lỗi mấy anh em vì chưa đón tiếp chu đáo vì em chưa có đồ để test

  18. vuquangba79

    vuquangba79 Advanced Member

    Joined:
    5/5/11
    Messages:
    396
    Likes Received:
    329
    Location:
    Hà Nội
    Hôm nào các Bác xong việc ới em cái qua xem các Bác test để học hỏi anh em đỡ học phí,Thân.

  19. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5
    ok man. bạn bắt đầu làm từ đâu, khi xong thì nó đã có hình hài làm sao học hỏi được, bạn cứ bắt đầu đi, sẽ làm từng bước, quan trọng là phải cẩn thận với điện áp và chịu khó đi săn linh kiện thế thôi. mà nên làm bóng đáng một chút, thân

  20. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5

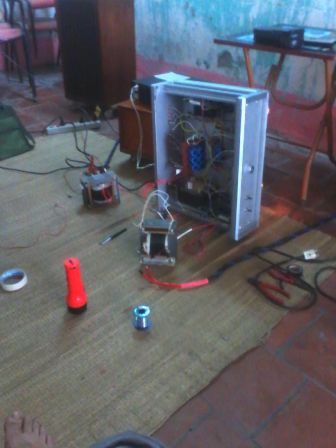

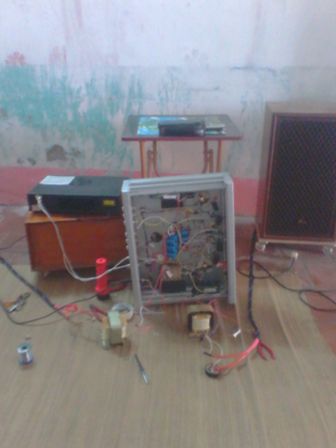

    ảnh đây rôi: OPT c-core: 5k và 6k quấn rối không cách lớp: chơi điện áp 1000V vẫn vô tư (lâu dài thì không biết :roll: )
    OPT: 7K/8ohm (fe 44x50: có thế nào dùng thế ý: đo hen được 68H) con này đạt nhất. công thức bác chung đã pm ở trên đã có món để ăn chơi


    Attached Files:

  21. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    5
  22. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Thứ cấp đầu ra là 0-100v-115-v-135v x 6 ( tính tròn 1000v , nhưng chưa đủ ) như vậy 135 x6 lớp= 810 vòng. Còn quấn 1000 vòng đấu song song 6 cuộn hay 60 cuộn vẫn là 1000 vòng.Vậy mục đích của bận là gì vậy.bận vào đây kết bạn với mấy anh em tôi hay quấy rối.DIY là sự giải trí.Bạn đừng thử sức so đo làm gí.Hơn kém thì có làm giàu mang tiền cho vợ con làm nhà được đâu.Bác nghĩ lại đi nhé.Hay sống trong sáng vô tư đi.Suốt ngày đi test người khác để mà làm gì,ích gì.

  23. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.522
    Likes Received:
    10
    Location:
    Hà Nội
    Bác chủ bớt nóng.
    810 vòng thứ cấp chia làm 6 cuộn đấu song song thì khi tính trở kháng hoặc điện áp ra chỉ là 135 vòng thôi. Khác chăng là tăng dòng lên 6 lần và dễ quấn hơn.
    Làm tròn 140 vòng ta có tỷ lệ 20/1, trở kháng sơ / thứ 400 lần, tức là 3,2k / 8 Ohm.
    Kính

  24. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    80
    Vâng xin chào chú anh không là chủ.810 là 810 chia 6 khác với nhân 6 chú đọc không kỹ hay là chú cũng có ý đó.xin lỗi anh kém thì học chú đây là sân chơi bình đẳng để học hỏi.chưa nói 810 với 1000.Nếu chú có ý định ngụy biện xin ra sân khác đây toàn anh em kém cỏi lạp topic học hỏi mong tiến bộ.Chào chú.

  25. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.781
    Likes Received:
    21
    Bác sơn sau 1 lần vấp đã không có cái nhìn thiếu tích cực với mọi người rồi,,, Bác nguyen nói hoàn toàn chính xác, vì ban đầu em tính thứ cấp gần 150vòng x6 = Tổng 900 vòng.Em nhớ mang mang nên đưa luôn gần 1000v,Bác không hiêu hay cố tình không hiểu nếu bác quấn 10 cuộn tổng 1000v khi bác đấu // 10 cuộn thì đương nhiên nó chỉ tính 1 cuộn 100vòng thôi chứ bác....chả phải tính 1000vong hả bác? có lẽ bác chỉ quấn 02 lớp thứ cấp rồi mắc nối tiếp với nhau phải không bác?
