Bác Lê Xuân Sơn ơi, tình hình giao lưu giữa hai CLB đến đâu rồi nhỉ, chả biết em có được tham gia không? Nhưng em cứ đăng ký ampli tham gia giao lưu. Tranchung159: EL 34 PP DIY toàn tập. Thanks
Em copy bài này của bác Dũng Audio Trương Định về đây để anh em trong CLB nhanh đạt đến trình độ Hi End khi DIY. Nguyên tắc về vấn đề thi công đường MASS trong việc lắp ráp các mạch điện chạy bóng đèn điện tử Theo em thì có một số nguyên tắc của việc đi mass là: 1. Tuyệt đối không đi mass vòng tròn, tạo thành loop. Đi hình sao hay đi hình xương cá gì thì tuỳ, nhưng không được tạo thành hình tròn. 2. Tuân thủ nguyên tắc mass nhiều điểm, tách rời các điểm mass của các linh kiện ăn dòng nhỏ với điểm mass của các linh kiện ăn dòng lớn (đây là nguyên tắc rất quan trọng). VD: điểm mass của bóng công suất (dòng lớn) không được phép nối với điểm mass của tầng đầu (dòng nhỏ). Trong amply đèn, điểm mass có dòng lớn nhất chính là cực âm của cuộn thứ cấp biến áp xuất âm, tiếp đó là cathode của đèn công suất. Thử hình dung nếu chúng ta nối điểm mass của chiết áp đầu vào với điểm mass có dòng lớn thì noise của phần công suất sẽ tiếp tục bị tầng đầu khuếch đại lên nhiều lần, gây ù rất lớn. 3. Chỉ nên có một điểm mass trung tâm. Điểm đó có thể là điểm giữa của nguồn hoặc điểm mass của tụ lọc đầu tiên sau đèn nắn (sau diode). Các điểm mass khác nối về điểm này. 4. Chỉ tiếp mass với vỏ máy (chassis) qua điểm duy nhất và điểm đó chính là điểm mass trung tâm. Tốt nhất là không nối thẳng mass trung tâm với chassis mà nối qua một con tụ nhỏ (có tác dụng chống nhiễu RF) mắc song song với 1 con trở <10ohm tuỳ loại . (....trích dẩn của chị ..Bạch ) ... cũng còn nhiều cách lí thú và nghệ thuật trong việc tạo mass cho thiết bị - các sếp nên biết 1 điều rằng tạo mass hợp lí mà để giảm thiểu ù xì chỉ là bước đầu tiên cơ bản trong lắp ráp . Cái quan trọng nhất là nó góp phần quyết định sự hay , dở trong sự trình diển của âm thanh , ...lăng nghe sự thoải mái , nhẹ nhàng - không cứng nhắc của âm thanh thì chúng ta mới thưởng thức hết cái tuyệt vời của âm nhạc ... trong đó , 50% quyết định mạch hợp lí với các linh kiện đồng bộ và càng cao cấp càng tốt . 50% còn lại , layout và nghệ thuật thoát mass trong nội mạch
Thời nay còn ai dùng tụ audio note nữa đâu mà bác lại mang về dùng cơ chứ. Đèn valve thì chọn cái GZ34 cho nó mượt. Nếu định thêm tầng nữa thì phải thiết kế lại, tầng driver cần đèn nội trở nhỏ, dòng lớn chút mới tăng dynamic..... Goodluck !
Báo cáo chú Chung và mọi người là có giao lưu. Chú Hùng hôm nay cùng với anh Tuấn đã làm việc với BQT mạng VNAV Họ đã đồng ý cho chúng ta tiến hành và có tài trợ .Theo ý kiến của anh Tuấn thì sẽ chuyển sang ngày 28/4/2015.Lịch cũ là ngày 26/4.Tôi post lên để mọi người chủ động bố trí lịch 28/4/2015 và đăng ký âm li tham dự luôn. Tối mai tôi sẽ thống nhất cụ thể với chú Hùng rối sẽ cụ thể sau.Giớ mình muốn xin ý kiến mọi người trước.Các chú cho ý kiến lên trên này là được.Nếu không chiều mai ta cùng ra nhà chú HÙng rồi bàn luôn nhé. 1- EL 34 PP của chú Chung. 2- 6c33c PP của Xuấn Sơn.Giao lưu xong là em về phá ra ráp OTL xuất tụ.Các bác quan tâm chất âm 6c33c xin mời đến nghe ạ
BTC chiều nay tổ chức kiểm tra công tác hậu cần, sân bãi, kỹ thuật, an ninh... tại nhà Hùng. E muốn cấp 1 đường tiếp đất ra sân khấu để đảm bảo an toàn.

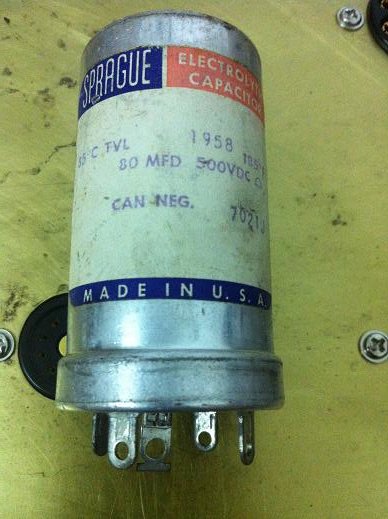

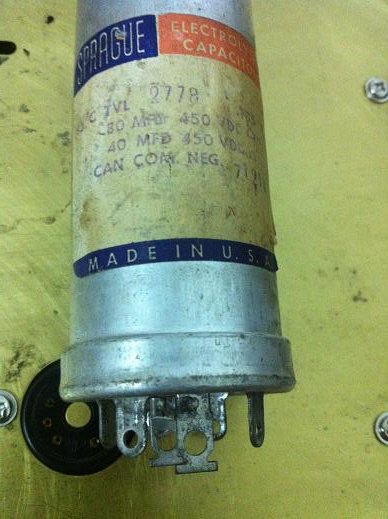

Cảm ơn bác "Virgo" em sẽ kiếp bóng nắn GZ34 để trải nghiệm, còn mạch em đang theo là AN Kit 1 bác ạ. @ Các bác cho em xin đánh giá cặp tụ mới mua này (200.000 đồng một chiếc, tụ mới chưa dùng, em đo trị số thực cao hơn so với trị số ghi trên tụ, thử phóng nạp tốt), bác chủ có mấy chiếc. Nếu ngon em lấy hết về dụng ạ. Cảm ơn các bác.
Cái tụ dầu mà lại là tụ kép nghe có vẻ không ổn. Lắp amp 300B cần 02 quả thôi, qua em tặng 1 đôi mới toanh về dùng cho sướng. Brgds
KÍNH BÁO A-Sau khi thống nhất với 2 đồng chí Hồng và Hùng với anh em bên Cột cờ.Nay xin thông báo với anh em trong CLB như sau. Buổi giao lưu âm li đèn tự ráp của 2 CLB Long biên và Cột cờ chào mừng 40 năm ngày giải phóng miềm nam và 10 năm ngày thành lập Mạng VNAV sẽ diễn ra vào ngày 28/4/2015 Địa điểm: số 43 ngõ 158 Nguyễn Sơn.quận Long biên. Lộ trình tiến hành như sau: Sáng chuẩn bị hội trường treo phông màn tiếp nhận các âm li và fix volume. Chiều thời gian chính sẽ diễn ra từ 13g30 đến 16g30 trình diễn các âm li theo bài test của VNAV. 17g đến 18h tiếp tiệc tối với các anh quản trị mạng và các nhà tài trợ. B-Để buổi giao lưu diễn ra thành công sau khi họp trù bị xong xin thống nhất và phân việc cho các thành viên trong CLB như sau. 1-Dẫn chương trinh: Hùng. 2-Chịu trách nhiệm tài chính và hậu cần Hồng. 3-Chuyển loa từ nhà Hông ra hội trường Đức Hiếu.yêu cầu 2 bác có mặt tại nhà Hồng trước 8g ngày 28/4 4-Chịu trách nhiêmk căng phông màn:Công.Chung.9g xin các bác có mặt tại địa điểm giao lưu.mang theo ít dây và búa khoan để treo phông. 5-Tiếp nhân các âm li giao lưu Chung (Long biên) Tuấn (cột cờ) 6- Fix volume Tuấn Hải (Cột cờ) Hùng Chung Đức(Long biên) 7- Phóng viên và đưa tin Đồng. 8-Tiếp khách nước uống quảng bá Đồng.Hiếu,Công.Sơn. Đề nghị mọi người nhân lệnh và chuẩn bị chu đáo.Mỗi một việc không hoàn thiện sẽ ảnh không nhỏ để buổi giao lưu và hậu quả là CLB sẽ mang tiếng không hay.
Em theo. Đề nghị anh em có ampli đang ký lên đây cho nó xôm, và để mọi người biết được số lượng ampli sẽ tham gia.
"Tuyệt đối phục tùng mệnh lệnh cấp trên, Khi nhận bất cứ nhiệm vụ gì đều tận tâm, tận lực thi hành nhanh chóng và chính xác"
Xin chào chú Trí.Hôm tới chú sẽ qua dự buổi giao lưu nhé với tư cách là chủ đấy. Chú là người tạo ra tropics này mà. Rất cám ơn mọi người đã vui vẻ và nhiệt tình nhân nhiệm vụ.Đây có lẽ là thành công bước đầu.Hy vọng mọi việc sẽ diễn ra suôi sẻ trong sự nhiệt tình và chu đáo của mọi người.
Sau một thời gian DIY với thiết bị âm thanh em đã có một bộ giàn nghe nhạc khá ưng ý ở thời điểm hiện tại. Nhân dịp nghỉ lễ em tìm lại thú vui bấn máy khi xưa. Mời các bác trong CLB thưởng lãm. Ảnh chụp trên máy không gương lật Sony A 6000. Các Lens sử dụng Len fix 2.0 và Len kit 16 - 55.

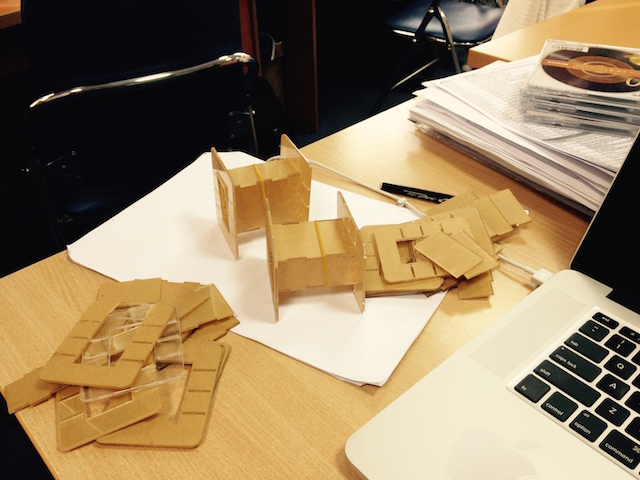

Bobin bằng Mica cho OPT double C - core đã xong mời bác Dongghita và bác Bluemoon1974 qua nhà nhận hàng và hướng dẫn sử dụng.
nhìn bác làm như cắt cnc thế, em chỉ cắt tay và dán keo 502 thôi.... nếu cắt tay kiểu đục lỗ ởi gữa thì tấ chi là mệt...
