Clone GM dòng telos tỉ lệ 1:1 cho anh em DIY Việt Nam.

Chào các bác.
Nói về GM chắc diễn đàn vnav hay thế giới đều nóng hổi, riêng VN rất nhiều phiên bản và dị bản. Em cũng rất thích GM và cũng làm 1 bản GM4 rất thành công, các phần bảo vệ cũng như điều khiển giống hãng rồi, nhưng bản này phức tạp cả về mạch lẫn cân chỉnh và linh kiện cũng nhiều đặc biệt là nguồn. Sau 1-2 năm bận rộn em đã có time khởi động lại nguyên mẫu dòng telos dưới con 3500.
Chung quy cũng là tinh thần diy nên em cũng chẳng ngại ngần copy 1:1 chơi, em có bỏ qua phần auto detections điện nguồn vì anh em ta chắc k ai cắm nhầm từ 220V xuống 110V đâu hehe. Và phần DAC vì phần này em tách rời làm thành công rồi, với lại làm DAC rời phê hơn.
Dưới đây là hình ảnh 1:1 pcb của hãng em vẽ theo tài liệu, các phần như protections DC, HF, gain slections em đã làm thành công ở bản GM4 nên ok, phần cảm biến dòng em mô phỏng theo dữ liệu con cảm biến dòng ok, phần bảo vệ nhiệt cũng vậy. Nói chung em ngâm tôm khá lâu rồi.
1 khối monoblock sẽ bao gôm 4 bo. copy chính xác 0,1mm. Mấy anh hàng xóm cũng k bằng luôn.

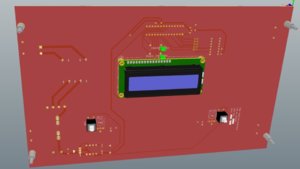

1 PCB FRONT PANEL. Có ứng dụng thêm phần modul nút nhấn là nút cảm ứng điện dung hehe, hơn háng.

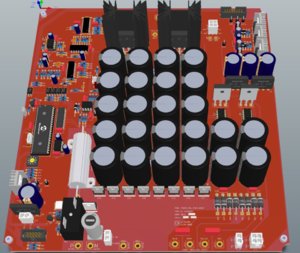

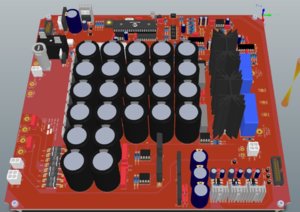

1 PCB PSU.

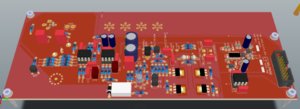

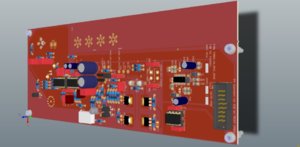

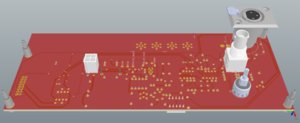

1 PCB VAS.
1 PCB AMP.

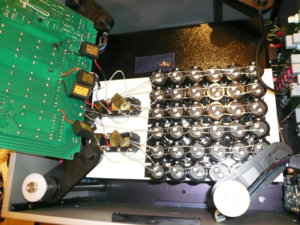

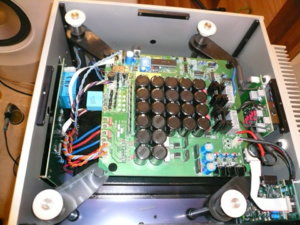

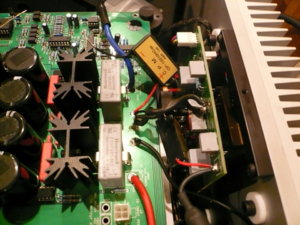

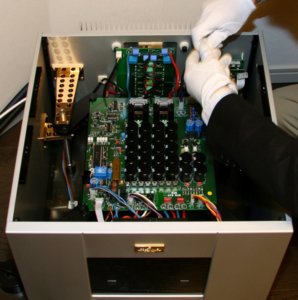

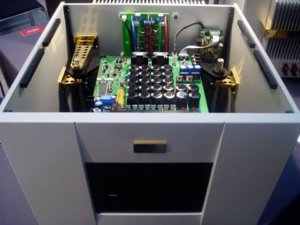

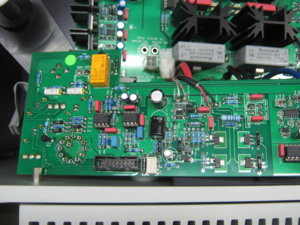

Kèm vài hình ảnh em lượm được của 1 tay mod rất gấu!
Em sẽ để topic này bàn luận trong thời gian đặt PCB. Sau em sẽ hướng dẫn chi tiết như các dự án em đã làm để cho anh em có 1 hướng dẫn cụ thể nhất.

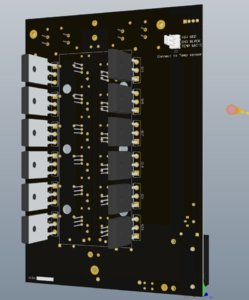

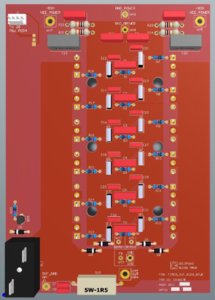

Em quên mất còn ảnh bo amp out.
6 cặp sò, cục đồng theo háng ngang 50mm lận.



Mở hàng có khuyến mại ko?



Khuyến mại thân em nhé hehe.



Vụ Telos này có dùng nhiều linh kiện dạng "sách đỏ" không bác diyampli?



Có con tim nhưng cũng k phải loại sách đỏ đâu bác. Còn lại có đủ trên digikey. Mouser. Profusion.



Heeeee, chuẩn bị tháo gỡ GM4, lắp con này...
Cụ giúp em vụ pcb con leach với, gấu đang hối



Có làm dual mono không. .



Cụ có nỡ nòng nào hôn hehe. Em cũng đang cố gắng đây cụ. Tưởng đầu năm rảnh tí mà căng phết.



Cái này làm dual chắc nó phải cỡ cái hòm bác ah. Thiết kế mono ép vào dual phê lắm, em làm 1 ca cuối năm trước như quy hoạch HN luôn.



GM4 em chưa hoàn thành mà anh!



Ráp khẩn trương bác ơi, có gì í ới anh em còn hỗ trợ, ngâm càng lâu càng ngán lắm đó.



Em chờ đợt linh kiện cuối cùng cho GM4 từ cụ Diy nữa là ok anh! Em cũng nôn quá ùi



Lại mệt với vụ Code 2 PIC in 1 mono block rồi!
Mịa hãng chơi sang dùng 2 PIC cho control và protect riêng!



Nhìn qua cũng thấy tốn củi rồi



Doạ ma chủ yếu thôi anh, vế bên trái toàn mấy con TL074. 74HC232. PC817 thôi. Trở toàn 10K và diode 4148 ý mà, kiểu mạch so sánh thôi. Còn lại khung sườn cơ bản thôi.



Đắt và khó kiếm nhất là cặp jfet! Nhiều tiền nhất là đám sò, sau đó là tụ nguồn, cảm biến dòng, pvi. Các linh kiện còn lại cũng ko tốn lắm!
Còn đau đầu nhất là Code control và protect



Nhìn giống tài liệu quá anh ơi. Nhìn như hãng ấy.



Cảm biến dòng có chỗ mua nếu ngon thì bằng 1/10 giá luôn hố hố.



Một khi đã có kích thước và pdf thì sắp sếp theo tỉ lệ 1:1 sai số 0,1mm là chuyện rất bình thường từ ngày em nhấp chuột xoay xoay kéo kéo con lk rồi bác ah.



Cặp JFET là loại gì vậy để em đi kiếm ạ?



Cảm biến dòng em có 1 ít mà khác loại chắc qua tay anh nó thành cùng loại được á anh.kakaka



1 cặp 2N5565 nếu tìm đc link có ảnh thật gửi em em coi qua cho vì mấy anh khựa biết mình cần nên nhái ác phết.



Này phải thật không anh?



chú xử chứ còn ai nữa kaaaaa
