[CLONE] Micro Seiki RX-5000 - Made in Vietnam

Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Có roài!
Em liên hệ được 1 chỗ nhận đúc khuôn cát cho kẽm.
Giá cả tính trên trọng lượng SP:
Loai 1: 90k/kg
Loại 2: 70k/kg
Chúng ta đúc thô khoảng 22-23kg/SP. Sau đó gia công lại là vừa.
Vậy Bác VNS giúp em liền cái này nha! Bản vẽ, hình ảnh minh họa của bác thinhgia chỗ nào chưa rõ tối em chạy wa bác để nói rõ thêm.
- Bác VNS làm giúp 1 cái bằng gỗ (thô) theo Kích thước và các hình ảnh bac thinhgia đã post trên topic này.
@ thinhgia: Bác đo thêm giúp em 3 cái kích thước trong ảnh nữa là ok. Có sớm để tối em bàn với Bác Vns làm mẫu cho nhanh nhé!
@Metal: như vậy giá thành cơ bản các vật liệu đã có roài. Bác lập dự trù kinh phí để làm bước tiếp theo nhé!

Kính Báo!



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Nhanh hơn nữa thì chỉ có cách in bản vẽ bằng kích thước thật, sau đó em sẽ cho ăn bằng Router. Quả này em lại có cái cối xay bằng gỗ để nghe trước các bác rồi

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Em Confirm !!!

Do công việc bận nên không có đóng góp nhiều cho dự án, rất mong các bác thông cảm.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Tối về em vẽ lại bằng kích thước thật của cái cối xay + mâm > cuối tuần này có bộ mẫu bằng MDF

Coi như em bị ông rờ gu lôi ra xử đầu tiên

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Tuy kg gấp, nhưng hơi bị lâu nhề! :mrgreen: :mrgreen:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Còn ối việc phải làm ạ, nhà em mà chuyên cái món cối xay gỗ này á thì chỉ cần 2 ngày là xong nhá :twisted: :mrgreen:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Các bác thử tính, nếu đúc mâm thì lợi về tiền nhiều, nhưng sợ chất lượng đúc không đảm bảo (rỗ bề mặt,...). Nếu gia công từ tấm thì để gia công hoàn thiện được cái mâm (16kg) ta cần tới 40-50kg vật tư đồng tấm. Hao tổn vật tư lớn và chi phí gia công cao hơn. Chi phí có thể gấp 2 lần..Em cũng chưa chơi món đúc cát này bao giờ nên không dám phán...các cụ tính thế nào?


Chào bác bác, về vấn đề giá thành. Vật liệu thì mình tính dễ, tuy nhiên chi phí gia công và các chi phí khác thì ta phải có thiết kế chi tiết thì các bác gia công mới cho giá chính xác. Ta làm đơn chiếc mà. Em sẽ cố gắng nghiên cứu và triển khai làm cái bearing trước các bác nha. Lý do là bác thinhgia nói cái này cần làm đầu tiên (có thể nhận được tài trợ tư bác ấy :d) và em đã có sắn vật liệu....

Em hỏi từng bước của bearing.

#1.

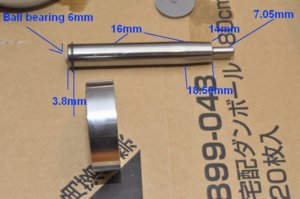

Em thấy cuối của trục bearing có một vòng gioăng cao su, bác nào cho biết nó để làm gì không? Trên trục có phải tiện rảnh nhỏ để giữ vòng gioăng đúng khoảng cách tới đáy trục là 3.8mm như hình dưới không?

#2

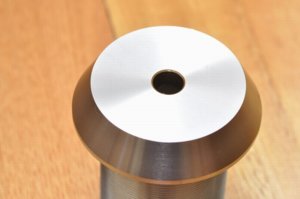

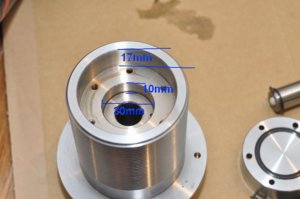

Ở hình số 2, bác Thinhgia giúp em lật cái mặt trên của housing ra rồi chụp cho em phát, đừng cho trục vào nha.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

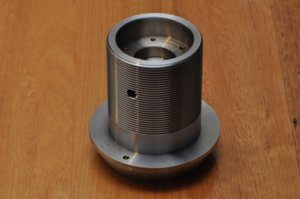

Em thấy cuối trục bearing là cái Fe gài giữ để trục khỏi bị trồi lên, em cũng đang đợi cái hình bên trong housing để biết cái bushing dài bi nhiêu, theo em biết là cái bushing này gia công không đơn giản mà phải mua part gia công sẵn.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Bác cho em ảnh và kích thức đo thực tế của đế , plate để em lên bản vẽ nhé, bản vẽ theo CAD có rồi nhưng còn uốn lượn quanh co thì chưa rõ ah



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

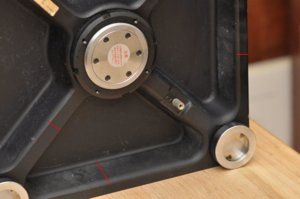

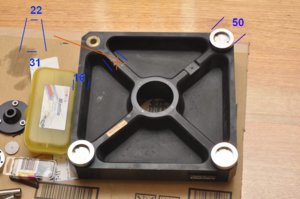

Phần vách gia cường có chiều côn hình thang các bác cũng lưu ý khi tạo hình cho dễ rút khỏi khuôn đúc,

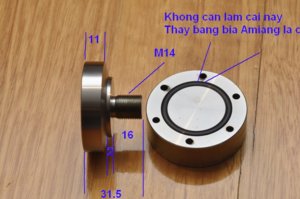

Phần chân máy em cho chi tiết luôn

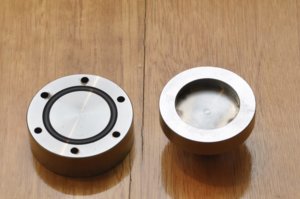

Đáy dưới phần gioăng thì bỏ lót bàng bìa amiang để chống dầu ra thay vì làm như họ mất công hơn

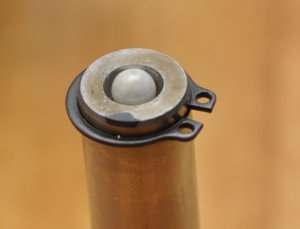

Phía cuối trục là cái ring clip khống chế dơ dọc trục



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

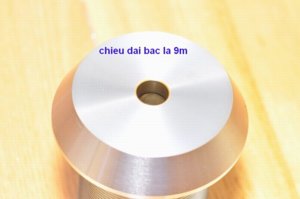

Chiều dài bạc thau là 9mm



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

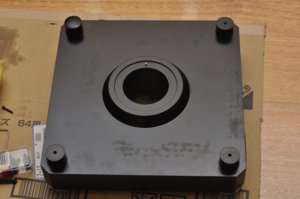

Bốn cái trụ ló lên họ ép cứng vô pline hay tháo ra được vậy Bác .



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Dạ em xin lỗi vì confirm chậm trễ, do em mắc công chuyện cả ngày.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Bốn trụ này họ tháo lắp vô ra được thay đổi độ cao chút xíu ok,nhưng em sài thì việc cố định nó là thường xuyên và gần như không điều chỉnh tại vị trí này khi nào, có hai vít chìm gắn vuông 90 độ tại hai góc để khóa cái trụ này lại
Bác có thể thấy lỗ vít khóa cái trụ này bên sườn của plinth



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Dear ngài metal!
Em tưởng ngài đã tính là chơi 1 tấm ghép cùng cái ống như cái váy cho SS304 hay có đồng tấm kết hợp vành đồng để giá thành hợp lý. chứ nếu chơi nguyên khối móc ra thì ...chít xèng. Hay để em làm chuột cho vụ đúc này cho! :lol:
Nói vậy thôi các Bác cứ Lo nhiều cho nó mau già! Teen nó lại chê xấu trai. Em đề nghị đúc đi!
Ông VNS lại có việc làm rồi!

Bác cho cái bearing trước đi! Và còn cái vụ đúc plinth thì thế nào ạh?



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Em khg hiểu họ làm ngắn vì mục đích gì nhỉ?



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Bác nói thế thì nhờ bác lo vụ đúc vậy, cả platter và plinth bác nha. Bác đúc xong plinth chuyển qua cho em để em chuyển bác asm gia công. Còn platter đúc xong cũng chuyển qua cho em luôn để em làm....

Bearing shaft..

​



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Túm lại đúc 2 loại cùng 1 lúc hả bác? Số lượng đủ hay chuột vậy? :mrgreen:
Nhà VNS vào nhận việc nhá! :mrgreen:



Re: CLONE - Dự án Clone Micro Seiki RX-5000

Hôm nay mới biết dự ớn này thì trễ rồi, nếu còn cơ hội thì Em đu theo 1 bộ về chơi với cặp loa còi đang lắp.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Riêng platter, em nghĩ chắc phải làm "chuột" 1 cái để xem thế nào, đúc luôn rủi ro lắm bác ạ. Còn plinth bác cho đúc luôn, rỗ chỗ nào anh em mình hàn đắp chỗ đó trước khi gia công.



Re: CLONE - Dự án Clone Micro Seiki RX-5000

Ok! Nhà vns ráng cho em 2 cái mẫu sớm nhé! :lol:
Riêng cái platter nếu đang làm mà gặp rỗ bác ngưng lại, gửi em. em trả lại nó! em nghe mấy bác CN nói thế!
:lol:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Thực ra đây là nguyên lý chung của bearing không cứ là sản phẩm này,
việc họ làm ngắn hay dài họ cũng tính khá kỹ cả rồi với lại khi làm việc về nguyên tắc là bác cho nó chạy trên một góc vuông với tâm trục nhiệm vụ của nó chỉ giữ ổn định vị trí khi mâm vận hành mà thực ra điểm chịu mài mòn nhiều hơn cả là đáy bearing với trọng lượng tổn của platter nặng sẽ dồn xuống đáy nhưng dù thế nào nó cũng còn nhẹ nhàng chán so với nhiều chi tiết cơ khí khác,

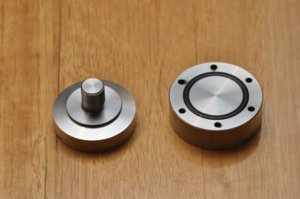

Việc bác hoán đổi từ 6 thành 3 bù loong đáy bác nên thay đổi đường kính cho bù loong vì sau này tuy vậy trọng lượng của platter là không nhẹ mỗi khi tháo lắp đều tác động lực nhất định có thể có những ảnh hưởng không tốt,bác có thể làm 3 bù loong nhưng gia tăng đường kính để nó có thể chịu sức nặng của platter và sự chặt chẽ khi vận hành cái đó hiện là M3



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Xúi wa'! cái trước em lại làm tới gần 20. giờ ngồi xoáy lại phê gần chít!v :lol:

May wa'! em lại làm 4mm *3 :mrgreen: :mrgreen:
Tks Bác!
@ các Kụ! kụ nào có cái phono box hay hay chút mình clone luôn nhỉ? :mrgreen:
