[CLONE] Micro Seiki RX-5000 - Made in Vietnam

Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Chưa hẳn thế ạ, nếu mà Thinhgia cao nhân không cho bản vẽ thì bây giờ chúng ta biết bắt đầu từ chỗ mô bác nhẩy :mrgreen: :?:

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Hiện nay bác giahy có một em SX8000 để....ngắm :lol:. Bác nào có tài thuyết phục bác ấy cho mươn thì ta sẽ speed up nhanh hơn.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Chà! hơi nan giải đây bác ạ

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

à xì tí thông tin để bác regular giao việc nhé, em biết bác socnau vẽ được CAD 3D đấy ạ, vẽ phần main base chắc là ok rồi với bác này vì bác này là kts.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Bác socnau và bác congari vào bình luận tích cực chút nào... . Nếu bác socnau triển khai bản vẽ cơ khí tốt thì em đỡ quá... chia việc với bác luôn.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Em triển khai được bản vẽ nhưng để khớp với phần cơ khí gia công thì cần bác Metal hỗ trợ ạ .



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Anh update em vô danh sách luôn, em đã có sẵn cái platter SS304 hôm trước anh cho. Em đang bị kẹt phần kích thước của main bearing.

Center pin anh xem có thể dùng thép HSS được không ? nếu được thì mình chỉ cần gia công spacer cho chính xác là ổn.

Các chi tiết nhỏ thì em có thể đặt gia công chính xác được nên các anh cần gì cứ chuyển bản vẽ cho em, khoản chi phí em cho là sẽ rất bình dân.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

@socnau: vậy là được rồi, em và bác sẽ giao tiếp trên bản vẽ 2D autocad :lol:. Bác dùng 3D Cadworks mà em lại thường dùng solidworks. Hơi khác hệ tí...

@Macao: Việc add thêm phải chờ bác regu, và các bác khác....quyết . Trong dự án này, platter SS304 không dùng được em...platter anh em đã quyết làm bằng gunmetal (đồng thau) cho nó giống. Phần gia công chi tiết đã phân công xong, chỉ đợi bác TVT xác nhận vụ nhận làm bearing cho anh em.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

các bác cứ CAD mà chơi,chơi chán vứt sang em ,em làm thành CAM cho đồng bộ ah :lol: :lol: CAM là nhà của iem mà :roll:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

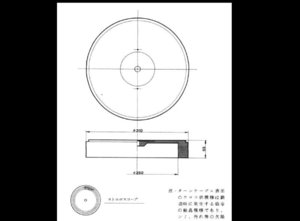

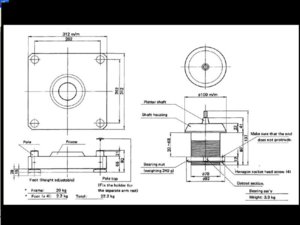

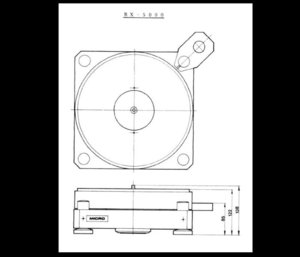

Em post lên đây luôn. Các bác có thể chuẩn bị vẽ cho đỡ ngứa ngáy tay chân. KHi nào Kụ thinhgia tỉnh dậy xác nhận lại KT là ok.
Dear các Bác!
Từ khi topic bắt đầu. Có nhiều bác PM cho em và hỏi thăm việc tham gia. Nhưng vì nhiều lý do. nên SL cũng hạn chế. Qua đó cũng có nhiều bác muốn tự thực hiện bằng cách theo dõi topic. Vậy từ các bản vẽ này + các coment trên topic. các Bác có thể tự làm 1 cái cối theo ý thích/điều kiện của mình. Mong Các Bác thông cảm cho ban chuyên án nhé!
Mời các Bác vào nhận việc!



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

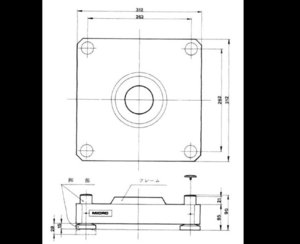

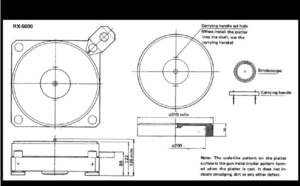

Cái platter của ông Metal. và cái plinth của Ngài ASM
Bác nào thạo tiếng Nhật dịch giúp em sang tiếng ARập mấy cái comment trong bản vẽ với! Tks!
Bây giờ em nhắc cái ghế ngồi nhòm các Bác làm! :mrgreen: :lol: :lol:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

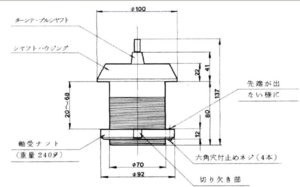

Cái bearing trông nó có cone đâu mà lỗ trên platter nó lại hình cone nhỉ.

Có này này rồi thì nhờ bác socnau chuyển qua autocad, sau đó chuyển qua bác ASM lên CAM. Em chẳng phải làm giề...hehhe



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Cái khúc từ 22-44 mm của bearing cone đấy kìa! :mrgreen:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

:mrgreen:

Ấy! sao bác lại trốn việc thế. Cái Nick đã thế thì ai lạ làm thế bao giờ :mrgreen:

@ Regu: Nếu cái ấy làm bằng kẽm thì màu nó phải khác chứ, sao cái màu nó lại thế kia em nghi là Antimoan đấy.

Em vừa a lô xong, cụ ấy vẫn đang say, chưa tỉnh được nữa cơ

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Em dịch tiếng Arập được bác để em :mrgreen:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

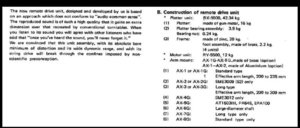

Em update thêm 2 bản tiếng anh để các Bác đối chứng. Vì biết đâu 1 trong 2 cái bản này ông Seiki nhờ cháu ổng vẽ lại có gì sai xót! :mrgreen:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Riêng bản này thì để ông VNS dịch sang tiếng kampuchia! :lol: :lol:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Theo tiếng Kampuchia của bác gợi ý thì cái Frame làm bằng kẽm ạ :mrgreen: mà kẽm ở Việt Nam ta chất lượng khá kém, cái này cần cân nhắc chứ gạo mà nấu thành cháo rồi thì chí có nước là húp thay cơm thôi

Hừm có mấy cái bản vẽ mà cứ dấm dúi, đưa đại lên ngay lúc đầu để em khỏi phải chạy qua Kampuchia học cấp tốc :mrgreen:

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Cám ơn anh, em chỉ cần đu làm theo mấy cái bản vẽ thôi ạ, vì hôm trước em dự định clone từ cái Acoustic Solid nhưng chưa có lấy máy về đo. Cái mâm Micro này em thấy kết cấu cũng gấu nên làm theo là ổn.



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Vậy là platter nó dầy có 22mm... Nếu làm từ thép tấm thì gia công ốm.

@ASM: Bác xem có chỗ nào nó nhận đúc đồng thau không chỉ em mới...



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

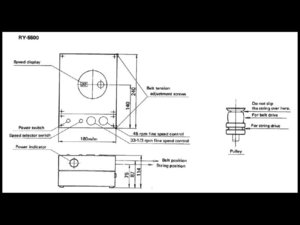

@ Regular: Thế còn bản vẽ phần Motor rời thế nào bác ơi, đưa hết lên đê

Thân,



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Kẽm cũng được, đã clone thì ta làm cho đúng, tìm kẽm đúc thôi....đúc trước, gia công sau. Quả này lão asm tha hồ vui



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Từ các kích thước trên và nội suy từ trọng lượng. Chỗ mỏng của platter khoảng 10mm.
Chỗ viền dày có trọng lượng khoảng 13kg + chỗ mỏng này khoảng 4kg- Theo ước tính tỷ trọng 8,9



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Bác suy cũng chuẩn đấy nhỉ...vì spec của nó là 16kg :lol:



Re: DIY (Clone) - Turntable Micro Seiki SX8000/RX500/RX1500

Khổ wá! Em sợ ...shocks . Vì e bị đau bao tử! :lol: . Nhìn nhiều wá sợ ngán, lỡ tẩu luôn thì tèo!! Chẳng wa nó dính cái pulley em mới phải post thôi!
