    sau một thời gian sưu tầm đủ linh kiện ,minh bắt tay vào dự án gm 70 pp các cao thủ cùng giúp nhé:

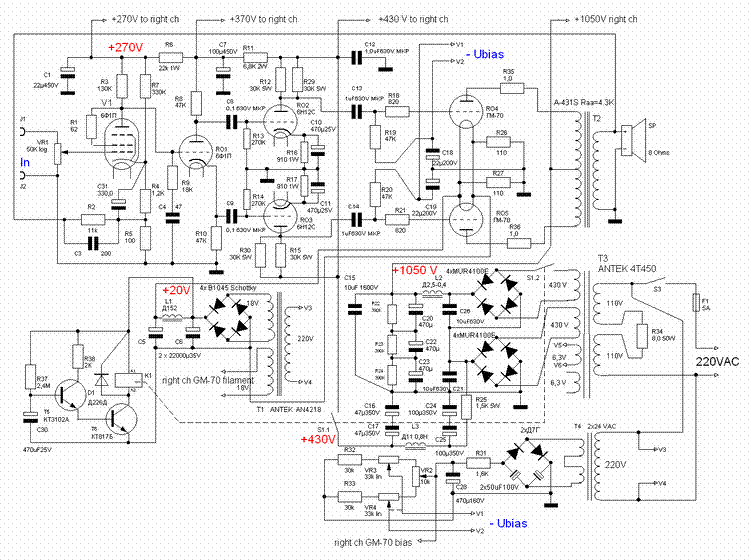

    1-sơ đồ mạch:


    Attached Files:

    dinhvp, 16/1/15
    #1
    Tags:
  2. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

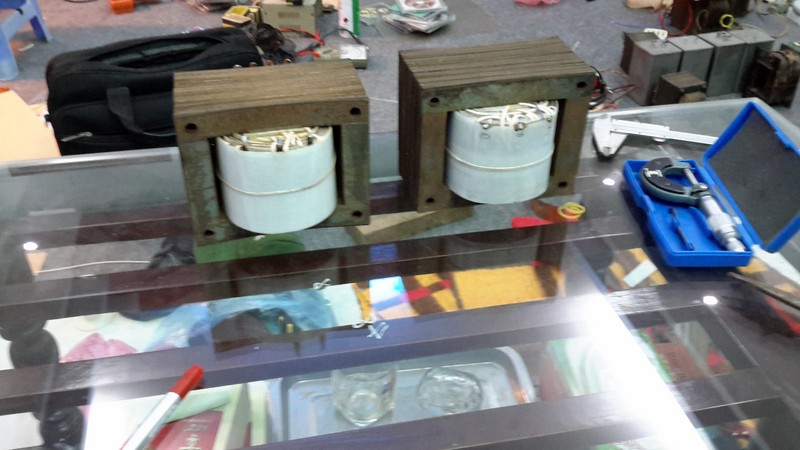

    2- linh kiện đã có:fe otp- 40*70= 2 bộ:tôn dày 03 của ampli truyen thanh viet nam dân chủ cộng hòa.mõi bộ 6kg
    3-tube GM70 nga 4 quả nếu lắp xong khá ấm đây
    4- tu dầu nga 100M/1000vac-tương đương 1400vdc


    Attached Files:

    dinhvp, 16/1/15
    #2
  3. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0


    Attached Files:

    dinhvp, 16/1/15
    #3
  4. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0
    5 tube driver

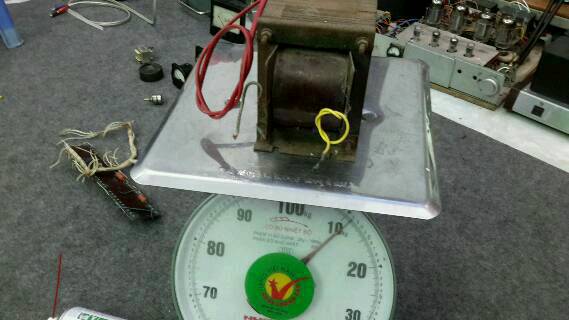

    6 biến áp cao áp đã có năng 12kg vào 220v ra 900v
    7 biến áp nung tim 220/20v nặng 6kg
    tổng trong lượng của ampli khoảng 60kg khá năng đây


    Attached Files:

    dinhvp, 16/1/15
    #4
  5. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

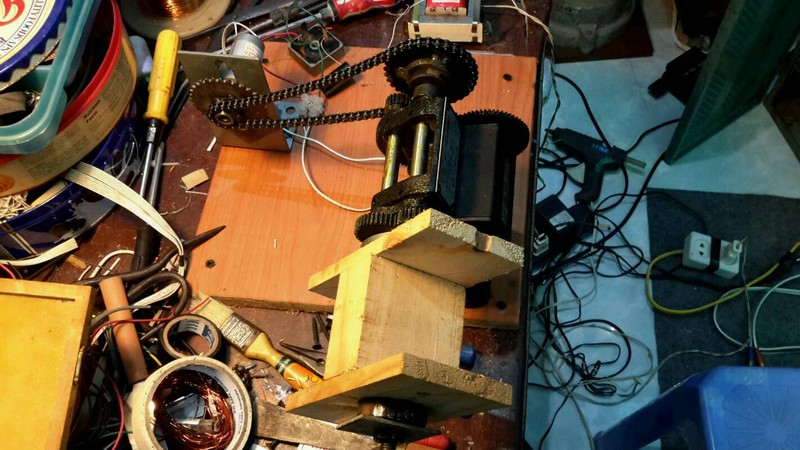

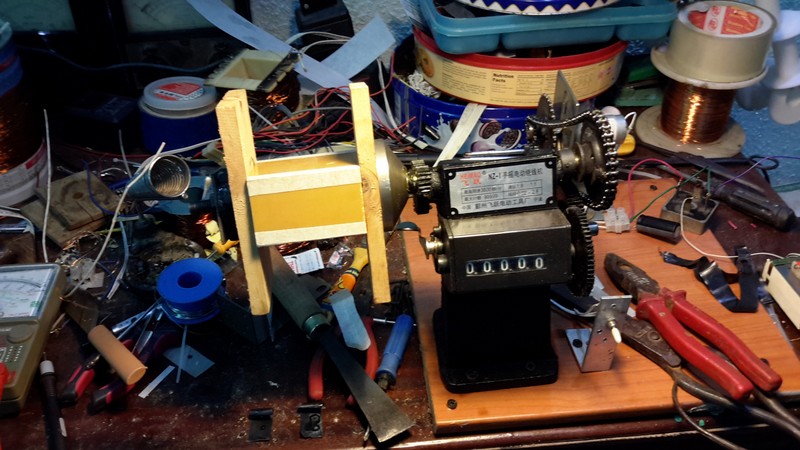

    hôm nay chế xong máy quân dây để dêt otp đơ phần nào vất vả


    Attached Files:

    dinhvp, 17/1/15
    #5
  6. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

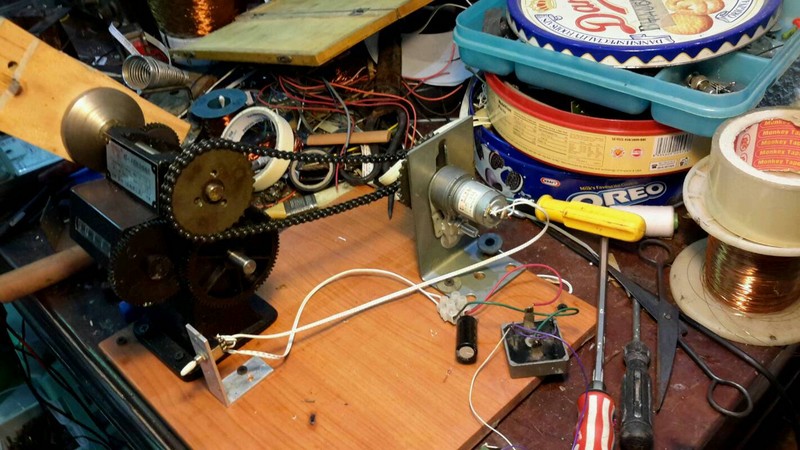

    phần tự chế:
    1-môt giảm tôc mua ở chợ 70k
    2-biến áp 6v/2a có sẵn
    3-ban chân ga may khâu tàu cu mua ve chai 30k
    4- công tăc đảo chiều quân 01 cái có sẵn
    5- bộ xich cam honda cũ cửa hàng sửa chữa tặng
    lam xong chạy khá ổn


    Attached Files:

    dinhvp, 17/1/15
    #6
  7. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

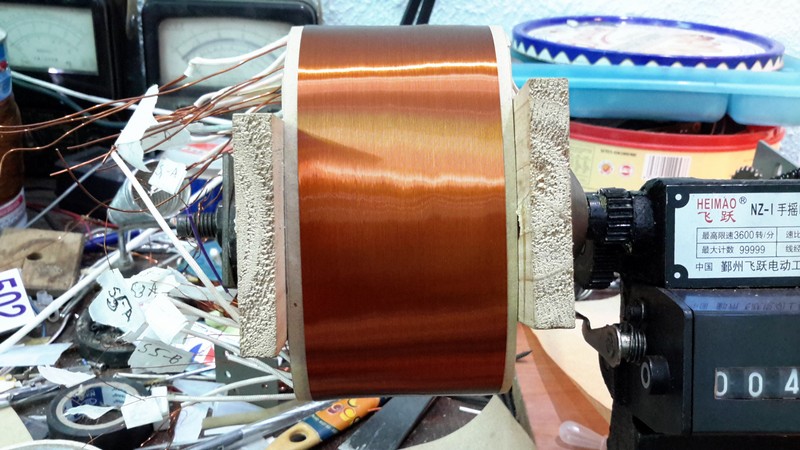

    dêt thử chiếc opt đầu tiên may chạy rât êm vong qua: 4s/vong lưc kéo tương đối lớn không gìm được động cơ


    Attached Files:

    dinhvp, 17/1/15
    #7
  8. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

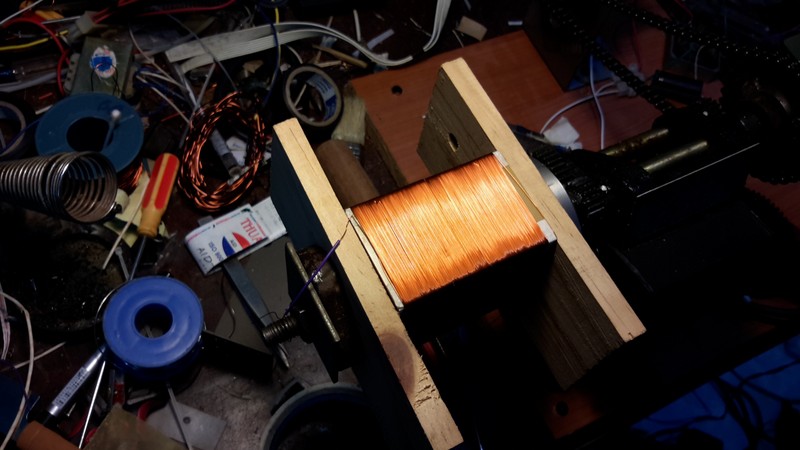

    quấn thử một lượt dây 0.28 được 200 vòng nếu quấn 20 lượt dược 4000 vòng. máy chay êm dễ sử dụng
    tiến lùi tốt


    Attached Files:

    dinhvp, 17/1/15
    #8
  9. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

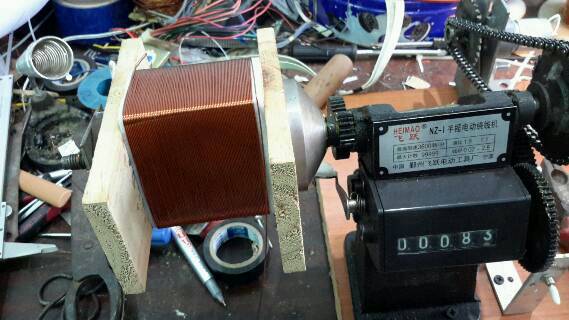

    Chiều nay rảnh quấn tiếp opt lớp thứ cấp đầu tiên lực miết lớn hơn động cơ hơi yếu nhưng vẫn quấn tốt,quấn một lượt đươc 83vong:


    Attached Files:

    dinhvp, 18/1/15
    #9
  10. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    Với biến áp thứ cấp 900VAC thì tụ nguồn 1000VAC hay DC cũng không an toàn lắm đâu ah.

    metalhead, 18/1/15
    #10
  11. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0
    Mình định dùng nối tiếp 2tụ thành một diện dung con 50mf làm 2mắt lọc trươc và sau chóc và dùng 4 tụ 450mf/500v nối tiếp ghép vào

    dinhvp, 18/1/15
    #11
  12. WireWorld

    WireWorld Advanced Member

    Joined:
    2/3/06
    Messages:
    940
    Likes Received:
    140
    Location:
    Hà nội
    Cụ dinhvp có ở thủ đô ko , em qua học hỏi

    WireWorld, 18/1/15
    #12
  13. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0
    Mình ở vĩnh yên vĩnh phúc cách thủ đô 50km phía tây tây bắc đoạn giữa đi đền hùng năm mới có dịp hành hương hoặc đi công tác qua mời bạn vào chơi.còn vu gm70 pp chẳng qua mình thích nghe nhạc nên lọ mọ tìm hiểu ampli đèn đươc mọi người giúp đỡ cũng ráp 1 hai chiêc el34 & 6550 thanh coong . sau một thời gian sưu tầm và được anh em audio vĩnh yên động viên mình băt tay vào dự án gm70 này mong qua diễn đàn được các bạn
    giao lưu và góp ý cám ơn nhiều

    dinhvp, 19/1/15
    #13
  14. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

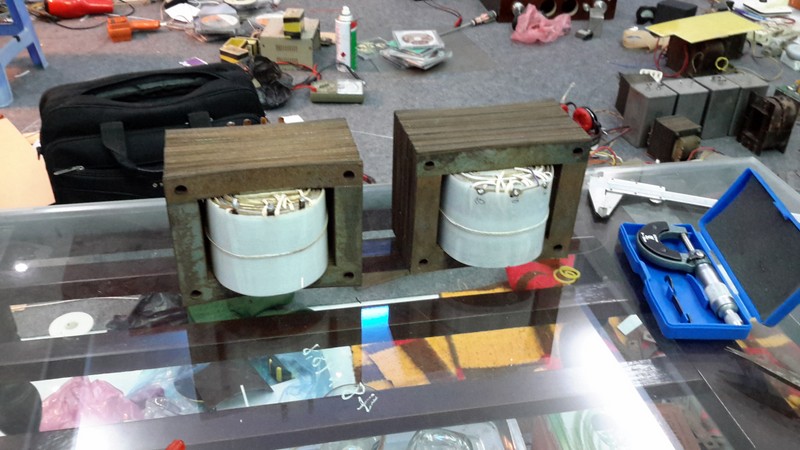

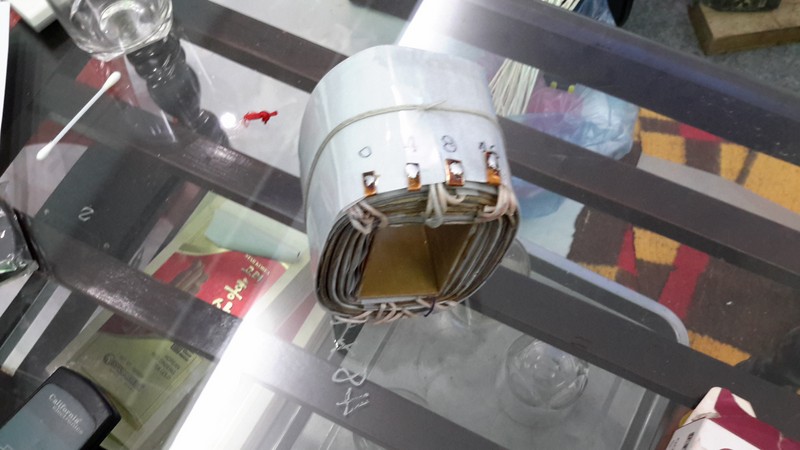

    sau một thời gian dệt cặp otp đến hôm nay đã vào giai đoạn cuối ghép fe để đo thử trước khi tẩm sấy đây là vòng cuói cung:


    Attached Files:

    dinhvp, 29/1/15
    #14
  15. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0
    sau khi tham khảo các anh em đã lắp gm70 opt mình quấn cụ thể như sau:
    - fe 40*70
    -sơ cấp:6 quận=20 lớp*200 vòng=4000 vòng dây 0.28
    -thứ cấp:5 quận=10 lớp*160 vòng .đàu ra: 4 om=80 vg: 8om=125vong;16 om=160 vòng
    -giấy cach s/t 0.25;lớp cách lớp 0.05


    Attached Files:

    dinhvp, 29/1/15
    #15
  16. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0


    Attached Files:

    dinhvp, 29/1/15
    #16
  17. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0


    Attached Files:

    dinhvp, 29/1/15
    #17
  18. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0

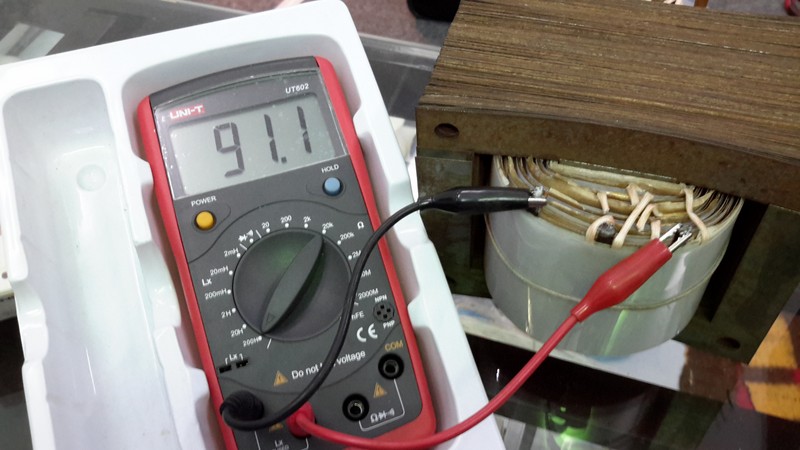

    ghép fe xong chưa kịp bắt ốc dô thử một chiếc được 91.1H chiếc con lại dc 90 H cho chạy thử vào mạch 6550 otp ở chế đọ 5k nghe đều 3 dải mit ngọt công suất khá như vậy khởi đầu thuận lơi .có lẽ lắp gá để nghe têt thôi!


    Attached Files:

    dinhvp, 29/1/15
    #18
  19. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    Bác dinhvp có nhiều đèn 6H12C ko ah, e cũng đi tìm đèn này để nghịch mà chỉ có mỗi 1 quả :D

    metalhead, 29/1/15
    #19
  20. dinhvp

    dinhvp Approved Member

    Joined:
    26/8/11
    Messages:
    43
    Likes Received:
    0
    đen 6H12C minh không có , để mình lục tủ của mấy bạn gân nhà nếu có minh nhắn lại .

    dinhvp, 30/1/15
    #20
  21. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Bác để đồng hồ UT602 ở nấc 20H, đo B+ và Plate, sau đó lấy con số này nhân 4 sẽ cho kết quả Henry của OPT chính xác hơn.

    p/s: Em thấy thích cái máy quấn OPT của bác rồi. Làm có phức tạp lắm ko bác? Hướng dẫn em làm với :D

    rock0em_h_x, 30/1/15
    #21
  22. person_votu

    person_votu Advanced Member

    Joined:
    17/11/08
    Messages:
    303
    Likes Received:
    3
    bác cho phép em hỏi sơ đố này do bác thiết kế hay down load from internet ???

    person_votu, 30/1/15
    #22
  23. HHK

    HHK Advanced Member

    Joined:
    5/6/10
    Messages:
    648
    Likes Received:
    88
    Location:
    Between heaven and hell
    Sơ đồ này của mấy bác Nga Xô mà, bác không thấy trong sơ đồ linh kiện toàn tiếng Nga đấy thôi

    HHK, 30/1/15
    #23
  24. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    sao e thấy tác giả viết toàn tiếng anh đấy chứ :lol:

    metalhead, 30/1/15
    #24
  25. person_votu

    person_votu Advanced Member

    Joined:
    17/11/08
    Messages:
    303
    Likes Received:
    3
    bác ơi em thấy Williamson sơ đồ tube amp nay nhiều cap trong signal path quá sẻ ko hay đâu

    person_votu, 30/1/15
    #25
