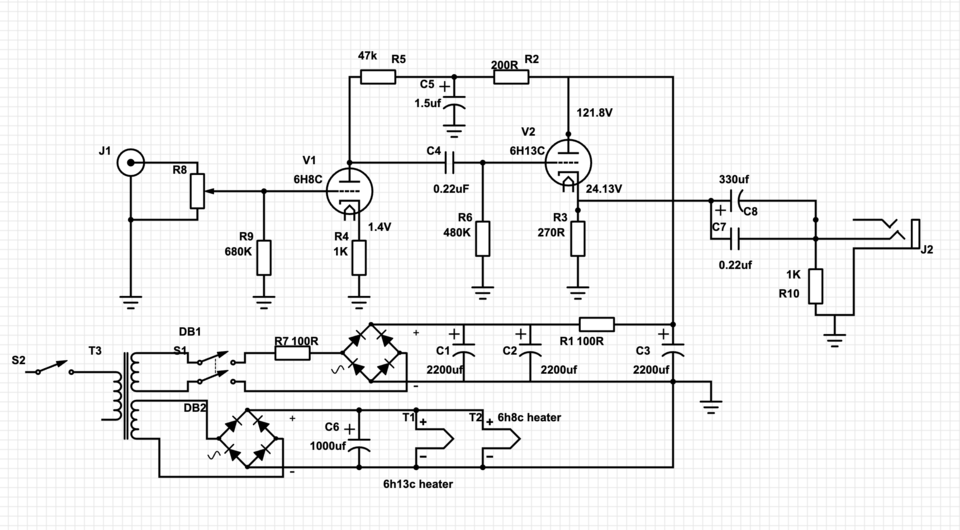

Như tiêu để, em bắt đầu dự án với bóng của anh hai cho rẻ - có hỏng cũng ko tiếc. Cân chỉnh mạch xong có thể dễ dàng thay đổi bóng tương đương như 6sl7 và 6as7/6080 Mạch tham khảo của darkvoice 366se như sau.

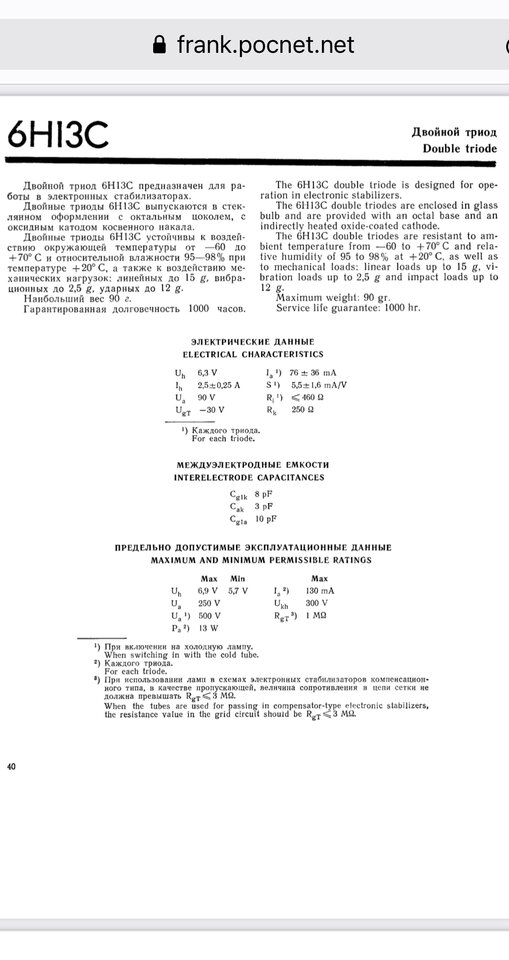

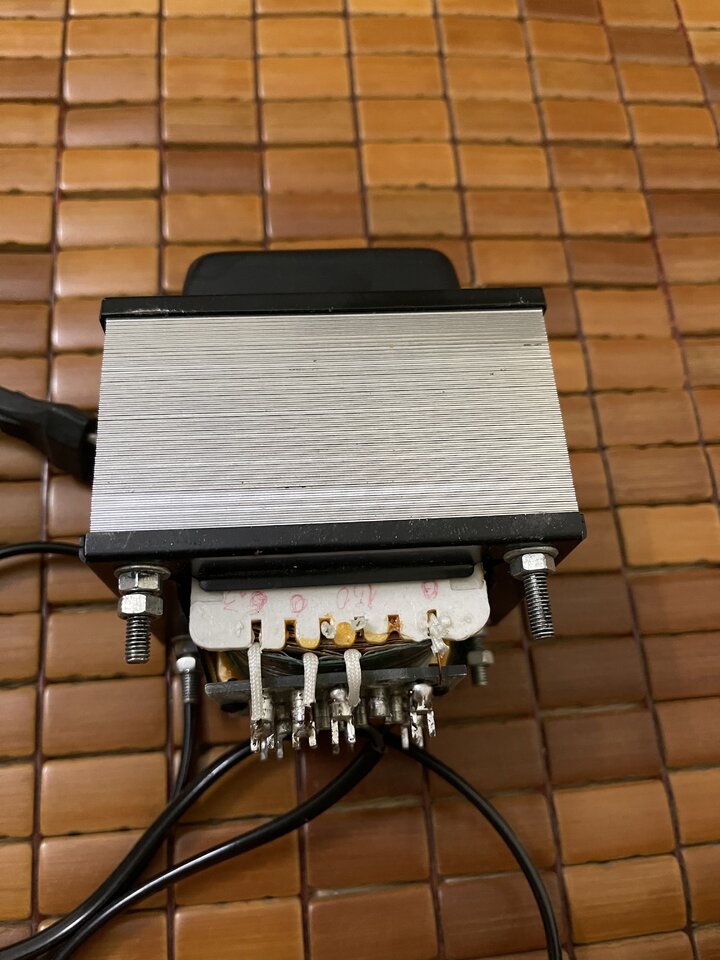

Update: 20/2/21 E bắt đầu với cục nguồn: Vào 220 Ra: 150v và đốt tim 6.3v qua tham khảo chế độ làm việc của 6h13c datasheet ghi 130ma mỗi kênh -> ít nhất 260ma. Em quyết định quấn fe 3.2x60 với dây 0.5 ~ 590mA. Dây đốt tim thì e dùng dây 1ly sẵn có Loay hoai cả ngày cuối cùng đây là thành quả:

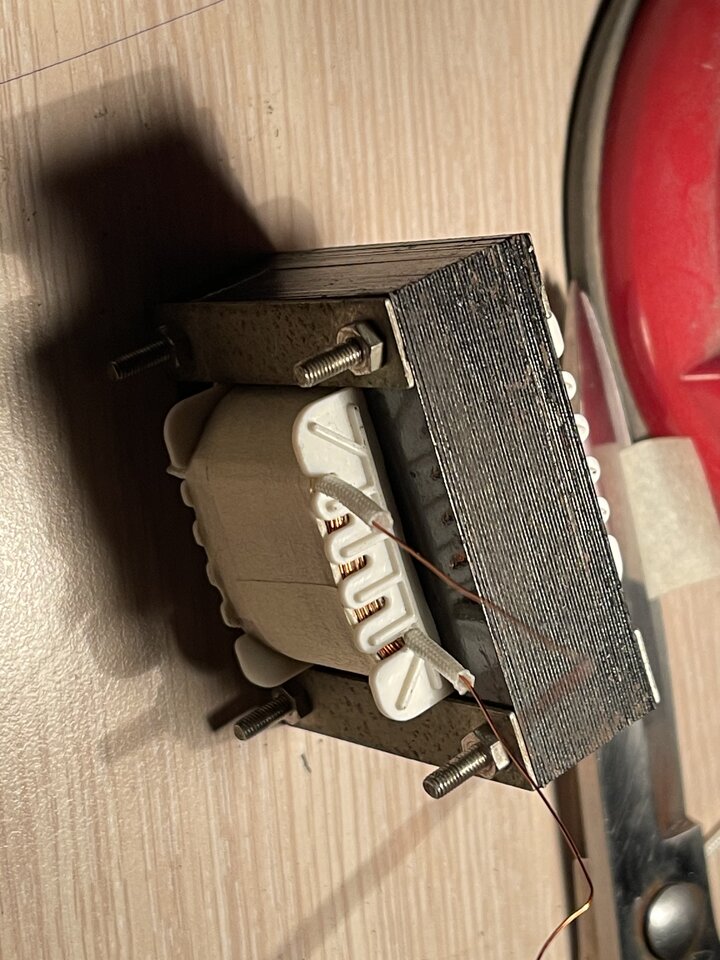

Thực ra em đã thất bại trong việc quấn nguồn. Ban đầu tính quấn 2 cuộn 150v với ct. Nhưng ko đủ cửa sổ vì tay nghề non. Thành ra chỉ đc 1 cuộn, và 1 lớp tiếp mas giữ sơ cấp/ thứ cấp cho bớt ù hum

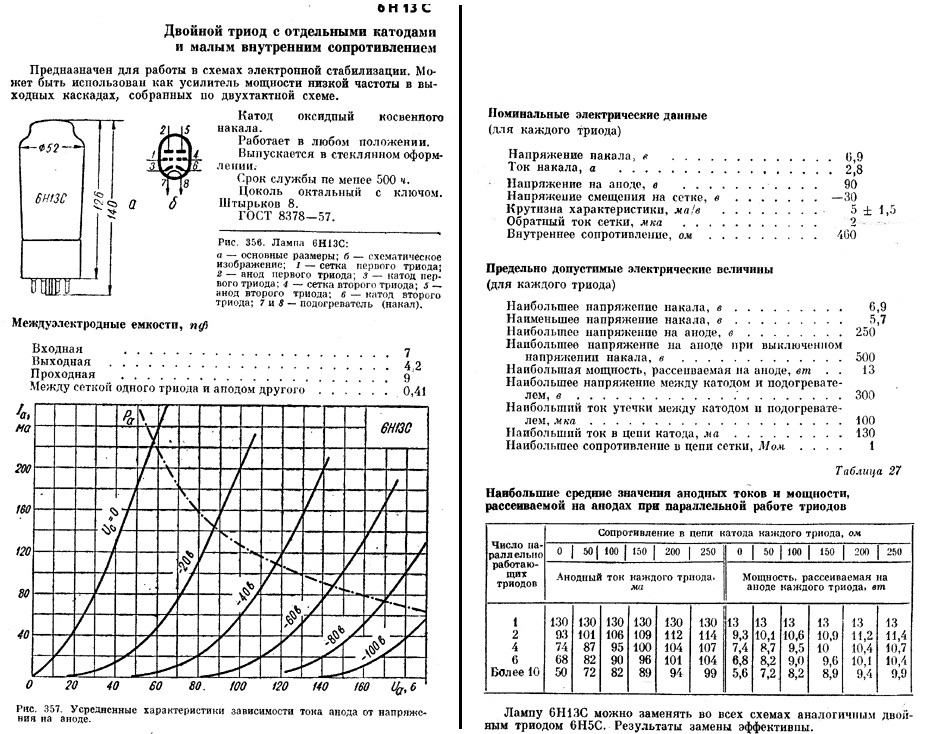

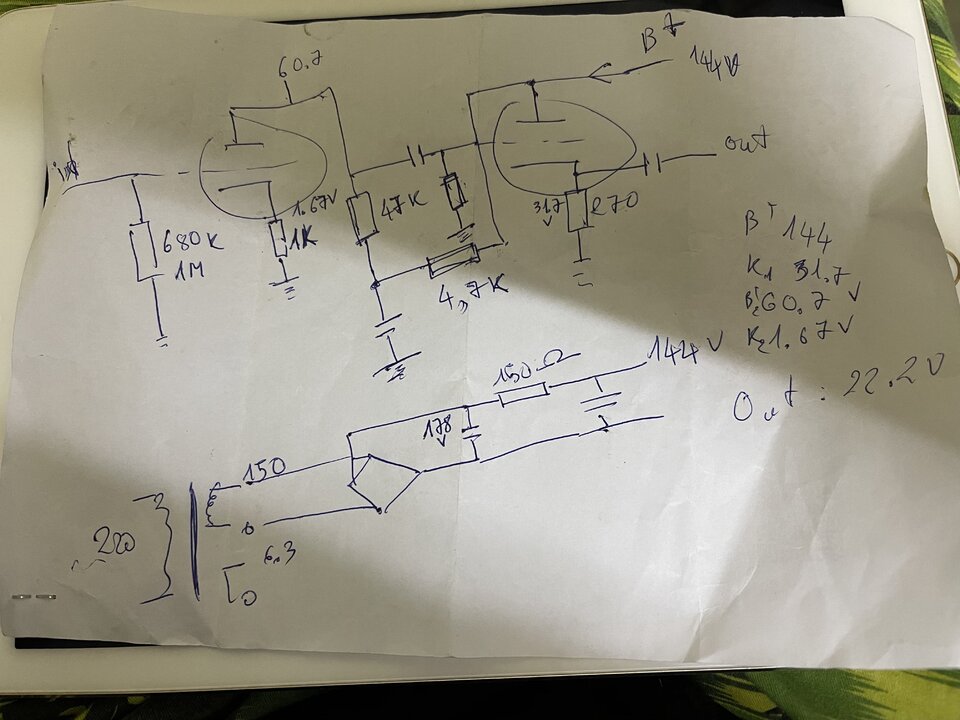

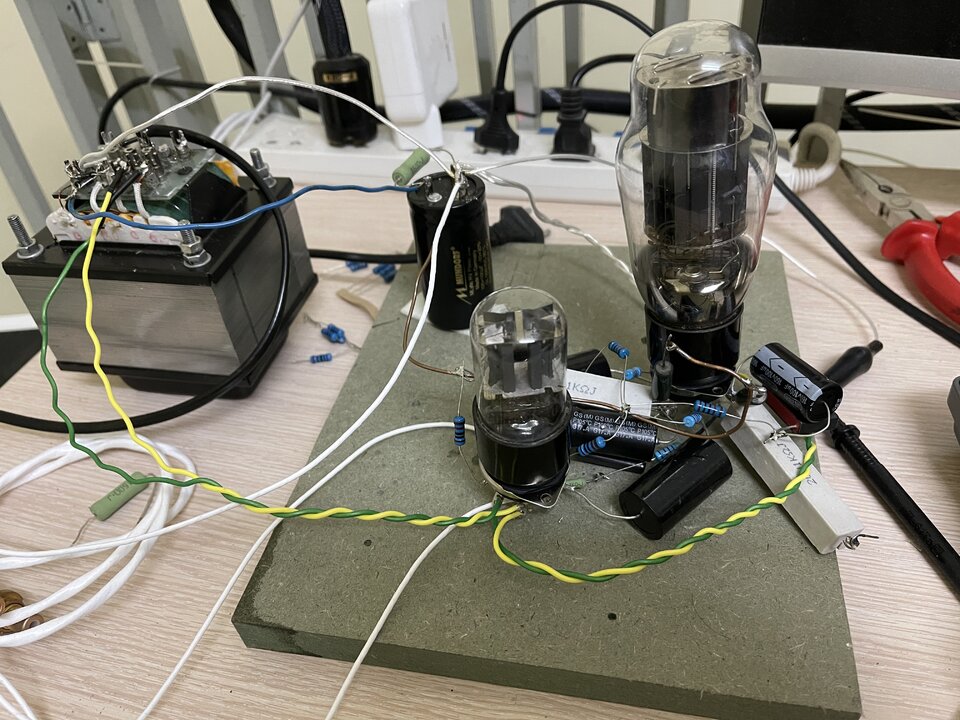

Update 23/2/21 Có nguồn rồi e tranh thủ hàn rồi cân chỉnh chế độ làm việc của bóng. sau nắn đc b+ 144v full load. Ban đầu e dùng điện trở 1k thoát k cho 6h13c, đo áp kathod tầm 90v, thấy có gì đó ko ổn nên ... Trở thoát k của 6h13c e dùng 270ohm thì đo đc áp 31.7v. Theo e là cao so với chế độ làm việc của 6h13c, nhưng e vẫn để xem ntn - tối đa 130ma lận mà

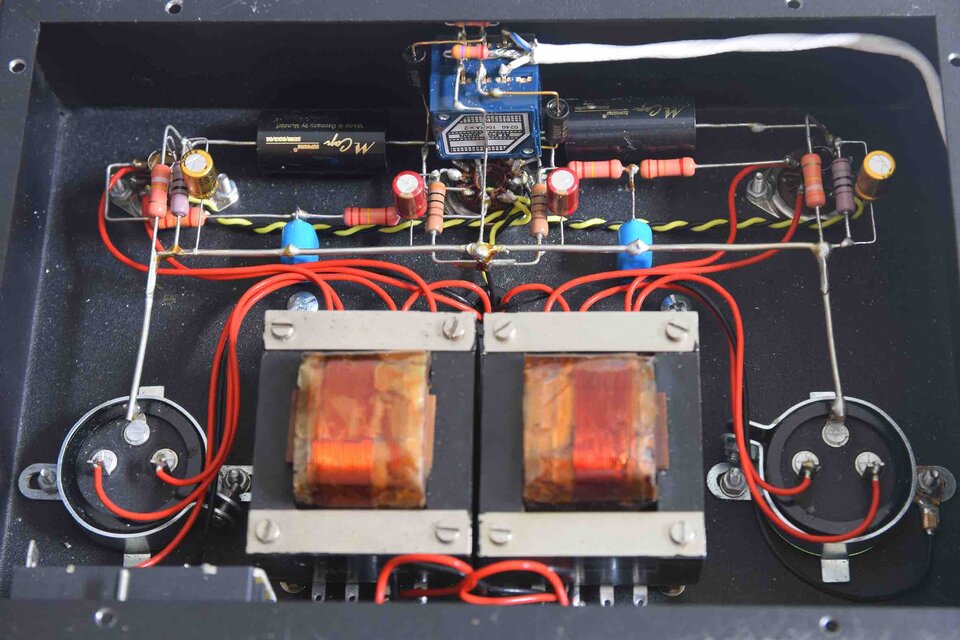

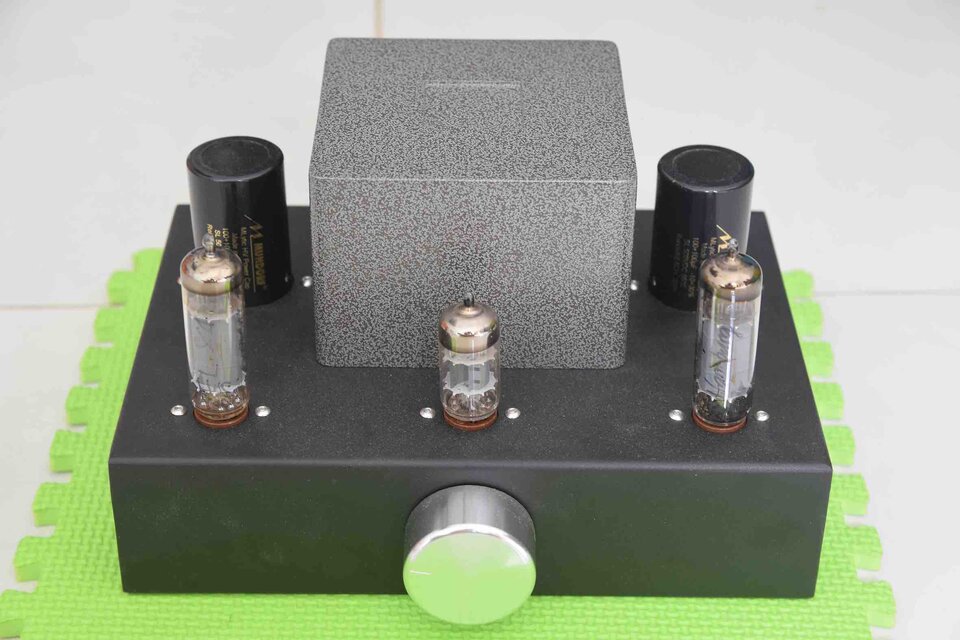

Update: 28/2/21 Công đoạn theo e tốn thời gian nhưng hấp dẫn nhất có lẽ là thiết kế cái ampli tương lai của mình sẽ ntn. Thực ra nó khiến em đau đầu để lựa chọn linh kiện phù hợp nhét vào cái vỏ xíu xiu. Từng con ốc, phải tính toán vị trí chính xác không thì làm xong vỏ ko sài được. Em có chút kinh nghiệm làm với cái ampli el84 trước đó nên cứ cài phần mềm Fusion 360 về vẽ trước rồi suy nghĩ, chỉnh sửa cẩn thận trước khi đặt làm vỏ. E tranh thủ khoe con el84 - se: Và đây là cái headphone của em mong muốn. E vẫn chưa đặt làm vỏ vì tuỳ thuộc vào kích thước linh kiện mà chỉnh sửa chút ít. Tạm thời cứ như vầy đã!!!

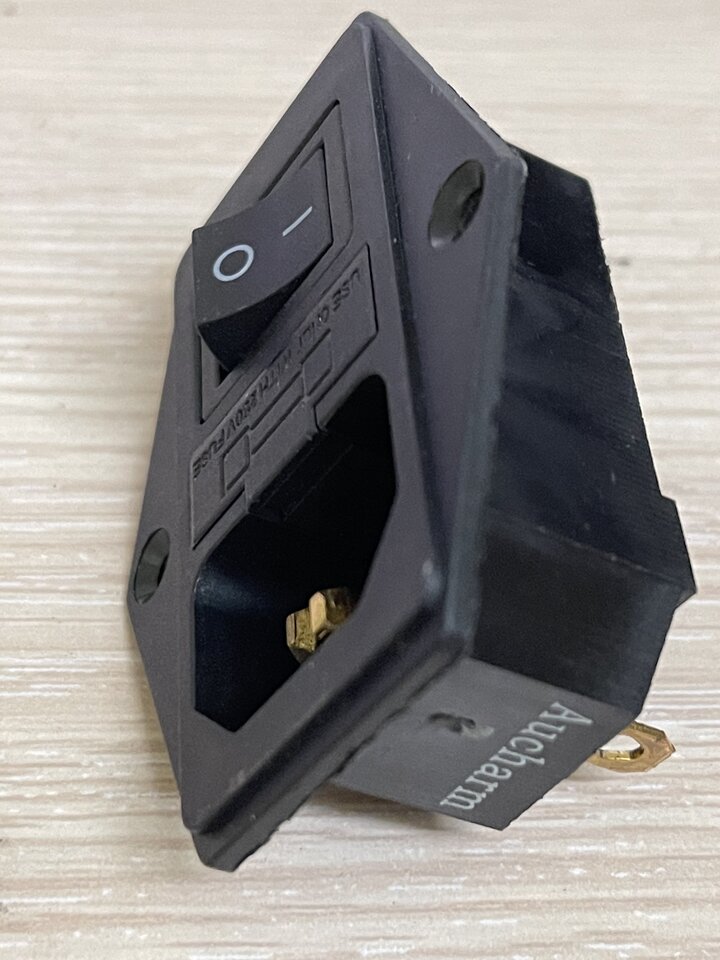

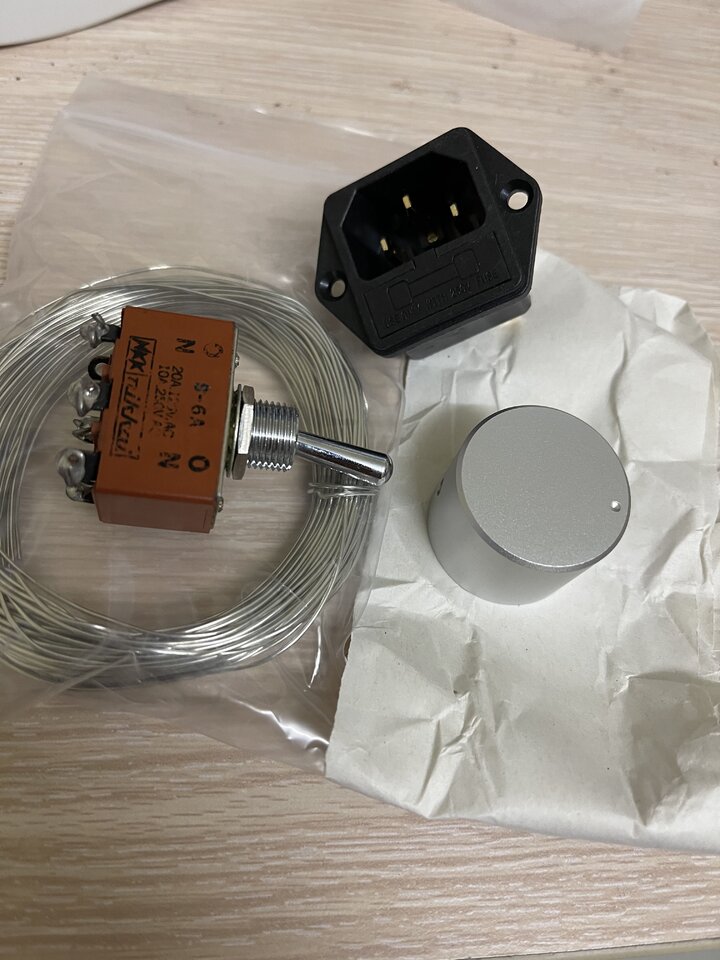

Update: 5/3/21 Chờ em này cả tuần đến nay mới nhận đc... chắc lần sau em né shop này ra Tranh thủ liên hệ với 1 bác tận ở Nam Định hỗ trợ làm vỏ. Cái el84 lần trước bác ấy cũng giúp e làm, ko đáng nhiêu tiền nhưng luôn hỗ trợ nhiệt tình ae diy...
Trong lúc chờ cái vỏ thì tính toán lý thuyết môt tí: Theo cái mạch tham khảo của darkvoice 366se các bác sẽ thấy tụ xuất âm là 3 con tụ film 10Uf nối song song(30Uf). Em ko biết gì nhiều nhưng vẫn nhận ra con tụ xuất âm này đóng vai trò rất quan trọng việc phối hợp trở kháng với tai nghe, giá trị của tụ phải đủ lớn để tần số đầu ra có thể xuống đc đến 20Hz. Và.... có vẻ như ampli này chỉ tối ưu cho headphone từ 300ohm trở lên. Công thức tính: C = 1,000,000 / (f * 2 * pi * R) với f là tầng số cắt và R là trở kháng đầu ra Em muốn tầng số xuống đến 20Hz và trở kháng đầu ra tối thiểu là 50ohm(em sử dụng cho hd 598) C = 1,000,000 / (20 * 2 * pi * 50) C = 159.2 uF Giờ thì cứ yên tâm kiếm con tụ nào tầm 160uf trở lên mà táng vào vị trí đó. Nêú mà kiếm đc tụ film nào chất lượng để gắn vào thì quá tốt, khổ nỗi giá tụ film trị số 100uf trở lên thì giá không dễ nuốt tí nào Giải pháp kinh tế hơn là nối song song 1 con tụ hoá và 1 con tụ film. Thôi thì cứ từ từ rồi.... nâng cấp...

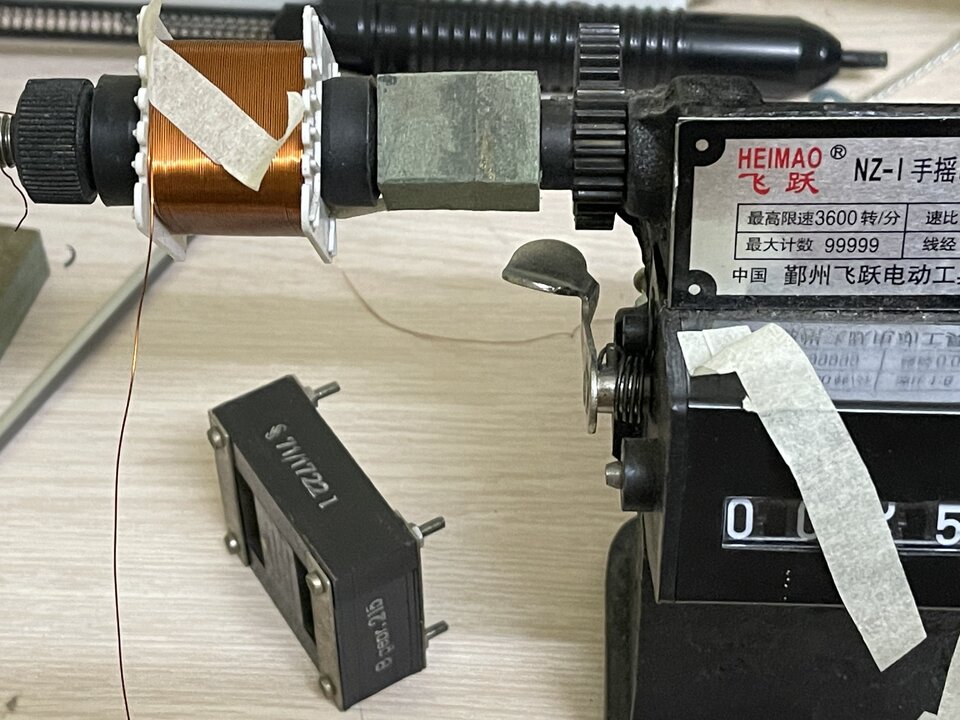

update 19/3/21 dư cục opt của siemens nên lôi ra quấn choke để xem có nên cơm cháo gì ko. thành phẩm quay đc gần 800 vòng, điện trở 16ohm, e ko có đồng hồ nên chẳng biết đc bao nhiêu mH
130mA là ở Va 90V, Vg -20V, bác autobias nên B+ tầm 110V. Nói chung em nghĩ làm pow amp hay head phone, chạy dòng cao vậy tiếng chói à. Với B+ 150V, bác chạy tầm 70-80 mA là vừa. Mạch gốc Rk 1K là phù hợp rồi đó. Bác tăng dòng, giảm Rk xuống còn 270ohm, trong khi mạch xuất tụ kathode, em nghĩ ko nên làm thế

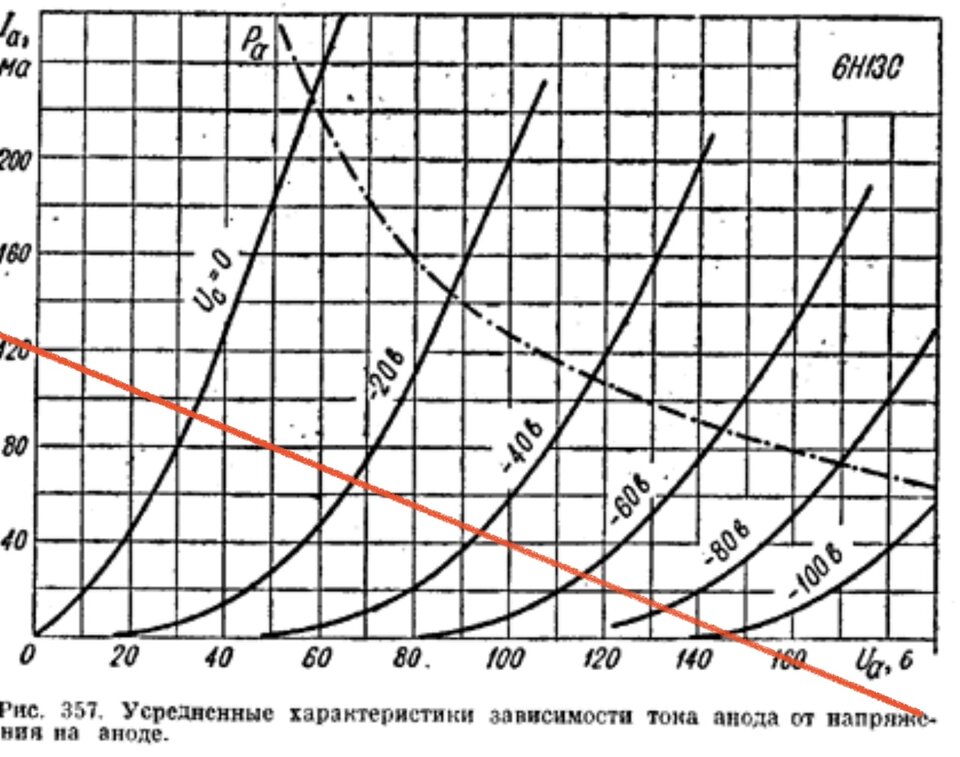

cảm ơn bác đã góp ý, e sẽ cân nhắc điều chỉnh lại mạch và nghe thử ntn ạ. mạch em khai thác dòng 118mA với B+ 150v thì có Vg=-32v gần với datasheet nhất.
dạ, bác có thể giải thích rõ hơn được và mất ntn giúp e với ạ. Em xin tiếp thu ý kiến đóng góp của bác!

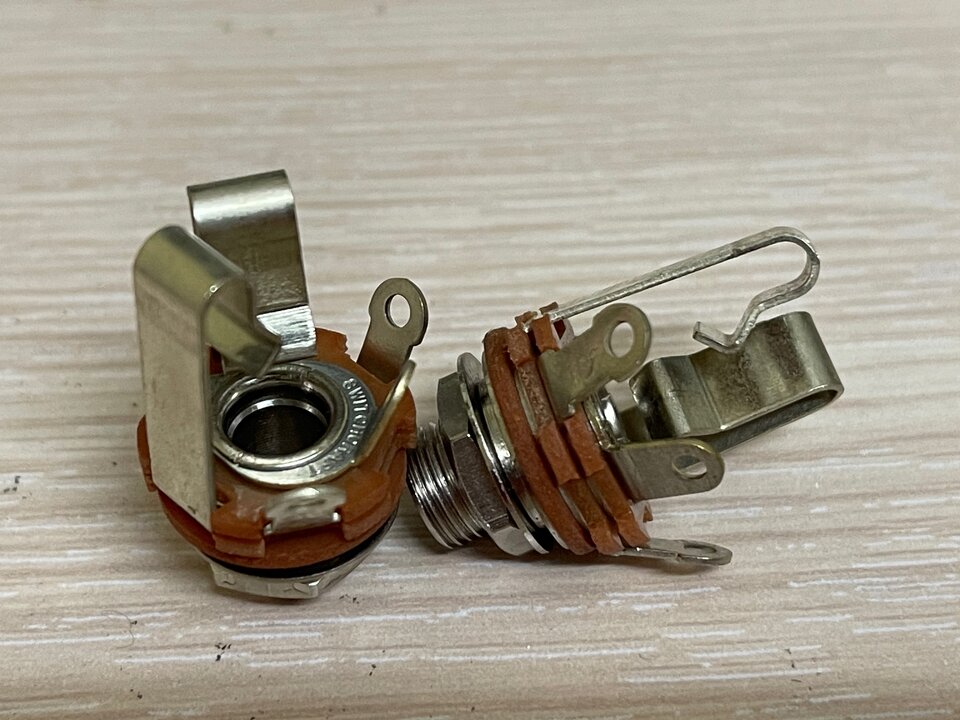

Update 25/3/21: Liên hệ khá nhiều shop ở VN nhưng vẫn ko kiếm đc cái jack 6.3mm switchcraft 12b nên đành đặt mua của 1 shop online tận TQ. Sau 22 ngày chờ đợi thì em nó đã trên tay
Sao bác khổ thế nhỉ, ra chợ Cao Vân, hỏi chị Chiến và 2 bà chị ngồi gần loại này đầy. Tất nhiên nó là định dạng Stereo nhưng có nhiều phần tử cách ly bằng nhưa thay vì phíp như của bác. OTL của bác nếu lắp bằng 6C19П, 10 quả 1 kênh dùng áp đôi xứng đánh đc cả loa 6-8 OMH bác ạ. Tiếng 6H13C qua thực tế của 1 bác rất Nam bộ trên đây hay hơn 6080 bác ạ, cần 6080 bác có thể trao đổi với tôi ( NOS hàng viện trợ Mỹ sau hiệp định Paris 1973) cực xịn mà thử.

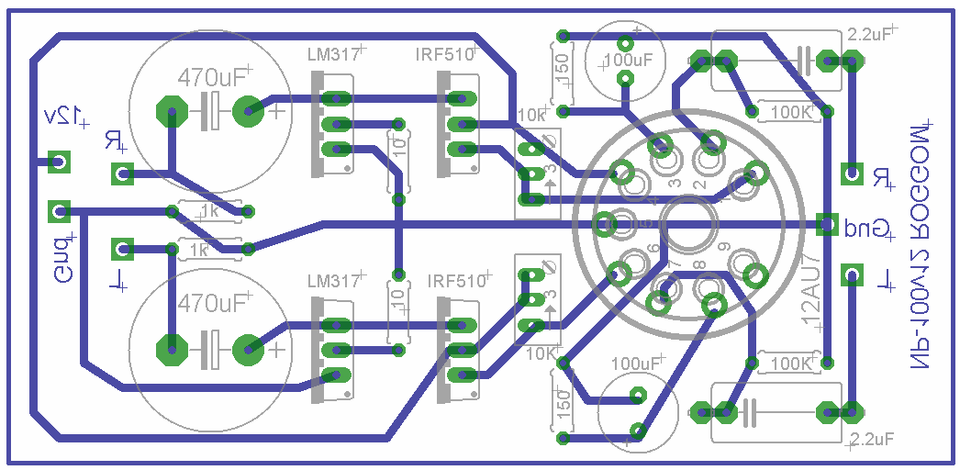

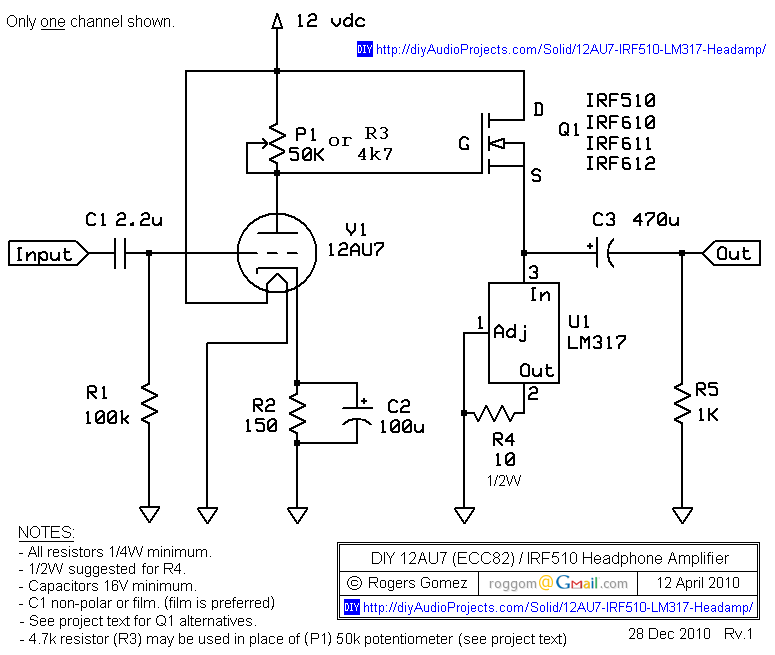

@trdgkhoa xin lỗi bác vì em đăng vào topic của bác, tại vì em ko đủ quyền để đăng bài nên em đăng nhờ vào đây để hỏi về cái sơ đồ mạch amply cho headphone dùng bóng 12au7. (nếu bác ko vừa lòng thì em xin phép xóa ạ ) _ Chào các bác, em xem trên Youtube có bác khoai tây chia sẻ mạch này dùng nguồn pin 12v. em thấy nó cũng đơn giản và có thể tự mày mò hàn được. Nhưng không biết chất lượng nó có ra gì không. xin các bác tư vấn cho ạ (Em chỉ biết phân biệt linh kiện qua hình dáng và hàn thôi ạ ) ) Em xin cảm ơn các bác

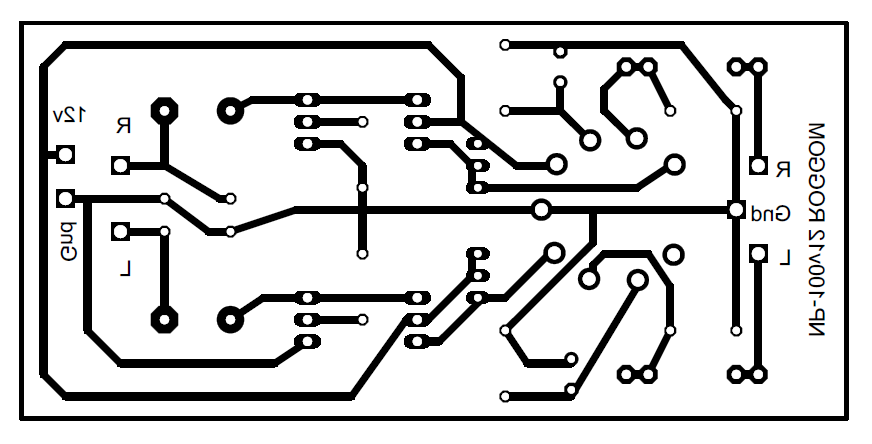

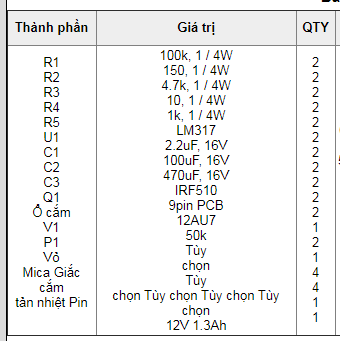

Hình như mạch này dùng tube 12au7 làm driver cho tầng công suất dùng mosfet. Em ko rành mạch này nên ko biết chất lượng ra làm sao, bên cạnh thiết kế mạch ra còn phụ thuộc vào nhiều yếu tố khác nữa để đánh giá làm xong "có ra gì không". Nếu bác hứng thú thì tạo topic rồi chia sẻ trải nghiệm của mình. Em tin là các cao thủ ko bỏ rơi bác đâu.

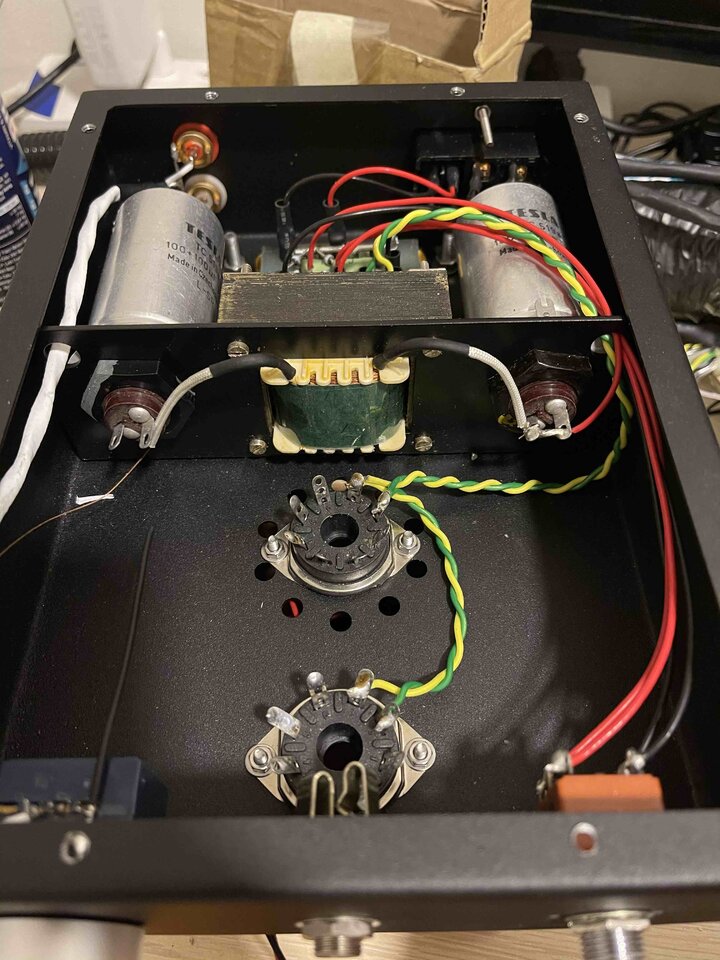

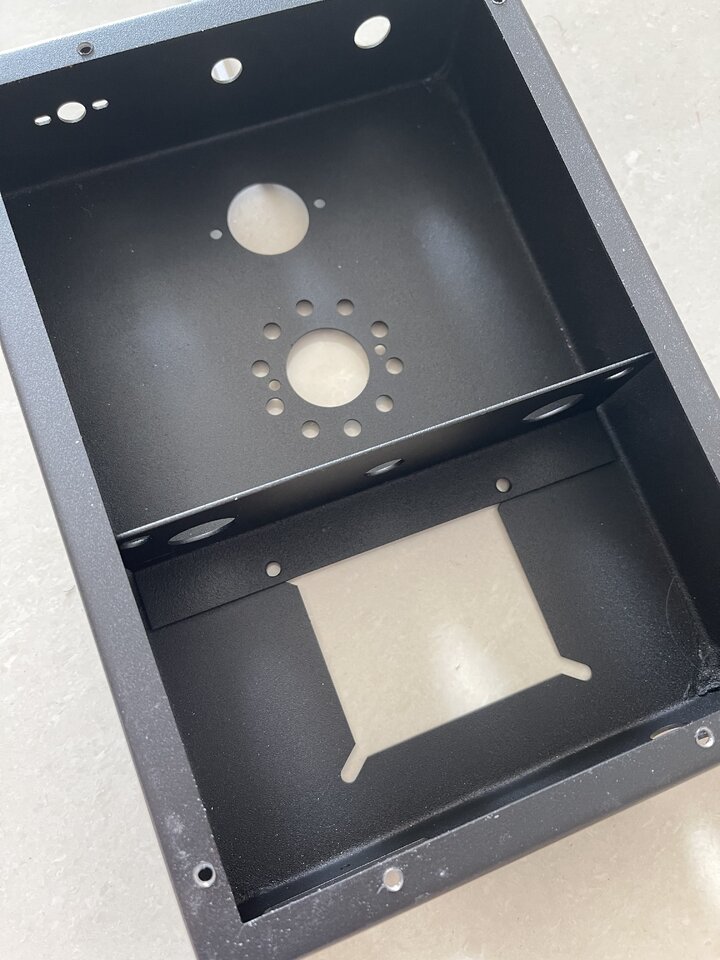

update 4/5/21 nhận được vỏ hộp, nói chung e rất hài lòng với sản phẩm. bác chủ làm rất đúng ý của e, nhưng người tính ko bằng trời tính cái vách ngăn e thiết kế nhét ko vừa cặp tụ đành năn nỉ bác chủ cắt và dập giúp cái vách ngăn khác vậy. Với e, chờ đợi để có một sản phẩm tinh tế thì không thành vấn đề.

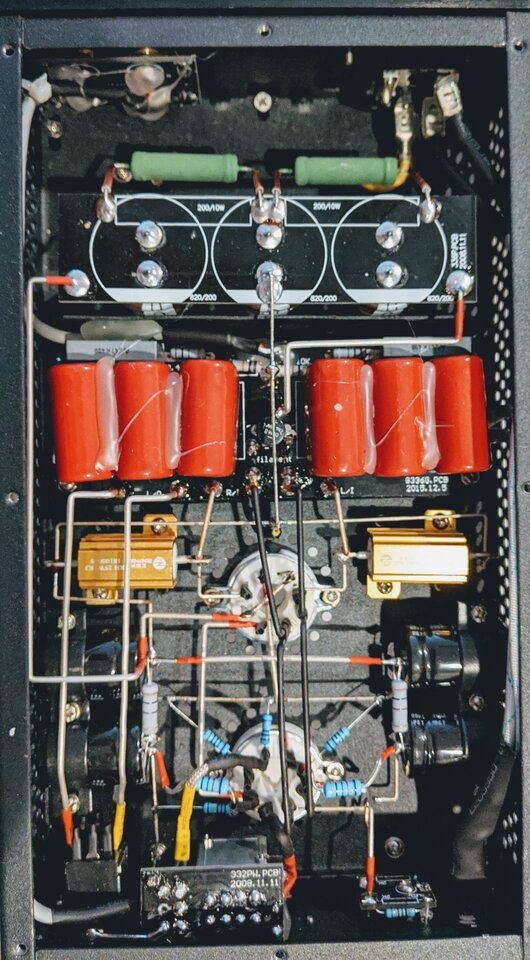

Update 22/4/21 Thêm cái hình tiến độ dự án, chắc sau post này e sẽ không spam thread nữa mà làm cái video tổng kết luôn.... Cặp tụ tesla NOS nhìn rất gấu nhưng chắc bị lão hoá rồi... e đang lăn tăn để kiếm tụ khác thay vào...

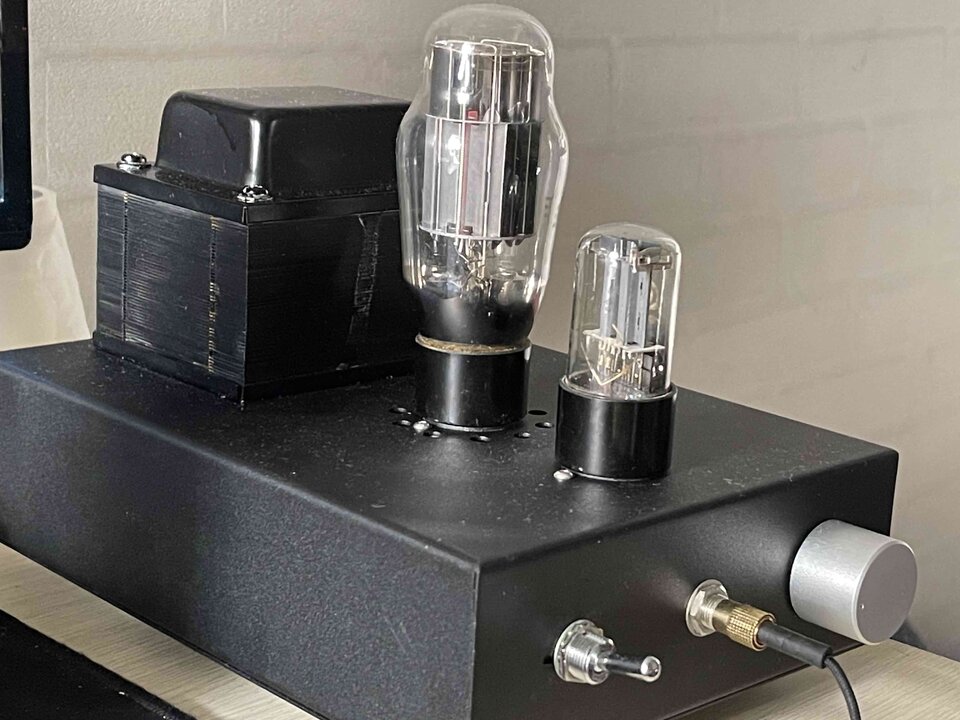

Update 6/5/21: Sau một thời gian loai hoai thì cái ampli của e đã hoàn thiện, đúng như bác bán bóng đèn cho e nói: làm cho nó kêu thì đơn giản, nhưng làm để nghe đc thì không dễ dàng!!! Giữ đúng lời hứa e ngồi làm cái video tổng kết trải nghiệm của mình, anh em có thể xem tại đây: https://youtu.be/PZwm3BATlhE Có một số kinh nghiệm cá nhân rút ra khi hoàn thành dự án này, hi vọng nếu có anh em nào làm theo thì sẽ bớt công sức hơn em: 1. Tai nghe rất nhạy, nên thiết kế phần nguồn hết sức cần chú ý. Em đã sai khi thiết kế mạch lần đầu tiên, dùng mạch lọc CLC nhưng ko ăn thua vì L của e quá nhỏ, thay L hay R thì cũng không khác biệt nhiều. Tóm lại, mạch lọc cho ampli này anh em kiếm tụ càng to càng tốt, miễn là trong giá trị điện áp 2. Đốt tim bằng DC: với headphone thì em khuyến cáo nên đốt tim bằng DC, không thì sẽ đối mặt với ù hum giống như em, tai nghe độ nhạy cao chắc chắn sẽ bị ù. Mạch này e sài cầu diot và 1 con tụ 1000uf thì đã gần như hết nghe tiếng ù hum. Có điều kiện e sẽ quất con tụ 10.000Uf vào.... 3. Mạch em thiết kế 2 công tắc, công tắc tổng bật sẽ đốt tim đèn. bật công tắc thứ 2 sẽ cấp điện cho B+. Khi cần thay tai nghe e chỉ việc tắt công tắc này và đổi tai nghe. Thiết kế 2 công tắc sẽ bảo vệ được tai nghe khỏi tiếng "bộp" lúc mở máy. Thêm nữa, con trở R10 - 1K trong hình là hết sức quan trọng để bảo vệ tai nghe khi cắm rút 4. Tuỳ vào nguồn ra biến áp như thế nào thì linh kiện thay đổi chút ít, như mạch của e dưới đây vì biến áp nguồn đầu ra hơi cao nên e phải hạ áp bằng mấy con trở. B+ loanh quanh 120V là đẹp 5. Tụ xuất âm thì tuỳ điều kiện kinh tế mà lắp, em đang dùng tạm 1 con tụ hoá và 1 con tụ film như mạch. Trị số thì em đã chia sẻ trong bài trên Cuối cùng em xin chia sẻ mạch thực tế ampli em đang chạy, em sẽ cân nhắc nâng cấp tụ trở sau khoảng thời gian chạy rà.... Xin cảm ơn anh em đã theo dõi! Đính chính: Vì lần đầu e viết bài nên không tránh khỏi sơ sót, ampli này thiết kế để chạy bóng 6h8C và 6h13C, bóng tương đương là 6SN7 và 6080/6AS7G.
