Không nhầm nhưng mà bác tinh quá :lol: , do máy đã ráp xong em làm biếng rút cái sound card sb0220 ra chụp sẳn cái Card SB0200 đã móc đường I2S ra để làm minh họa
chíp emu10k1 trên sb0200 thiếu một số chức năng kxdriver không hỗ trợ nhưng dùng foobar dsp vẫn đảo kênh được , chuyện này em sorry các bác nhé
Còn về chuyện 24/96 thì em theo chỗ này :http://www.kxproject.com/tech.php?language=en

It is widely known that 10k1 and 10k2-based audio cards perform audio resampling even when the incoming audio signal is 16/48. This happens due to not-so-perfect implementation of the SRC algorithms in hardware. For Audigy and Audigy2 cards (and, probably, for 10k1-based cards with chip revision >= 7 as well) the 'modified' 16/48 audio stream can be restored by using 'b2b' or 'FXBusX' plugins in the kX DSP.

The nature of the SRC bug causes all the audio data to contain partially-wrong 16th bit, thus giving you '15.5-bit playback' (and not '16bit'). The known solutions (the DSP plugins mentioned above) restore the 16th bit of the audio data, but only for the original 16/48 content. That is, if the incoming signal is not 16/48, but is, say, performed at 44100, 22050 or any other frequency, the 'b2b' and 'FXBusX' plugins, obviously, won't "correct" it, but will change the signal a little bit. That's why this correction is not turned on by the kX Audio Driver by default.
....

So, for instance, when you playback any 16/48 content via 'generic' audio devices (such as "Wave 0/1"), the audio stream is processed by the DSP and goes to the p16v mixer. If there is no simultaneous 24/96 playback, the audio data is passed to the i2s / spdif codecs and interfaces. NOTE: spdif frequency depends on user setting (found on the main page of the kX Mixer), so, if you set SPDIF frequency to, say, 96000, the data is resampled. Also note, that i2s codecs always operate in 24/96 mode by default (and the preset driver implementation doesn't change this setting).
Có nghĩa là : dù nguồn vào là 16/48 thì đầu ra I2S luôn hoạt động ở chế độ 24/96 ! trong khi đó TDA 1541 chỉ là 16 bit , tuy nhiên Philips đã nghĩ tới việc này do đặc điểm chuẩn I2s truyền data 24 bit cho TDA1541 thì TDA 1541 cũng chỉ lấy 16 bit mà thôi do đó nếu nguồn âm thanh gốc là 16/48 TDA 1541 xử lý trọn vẹn như thướng , nhưng nếu nguồn âm thanh gốc là 24 bit/96 thì TDA 1541 cũng chỉ xử lý 16 bit đầu mà thôi còn 8 bit sau coi như không biết ! nhưng nguồn âm thanh thực 24 bit/96 là rất ít so với nguồn 16/48 nên cụng không lo ngại gì



Em dốt tiếng anh lắm bác ạ, nhưng việc resamling em hiểu là do KX driver làm, gửi bác manual của EMU10K1.



Cám ơn Bác , tuy nhiên em đọc hết thì chỉ có thể kết luận thế này EMU10K1 chỉ xử lý trong nội bộ DSP 16/48 , tuy nhiên không đề cập đến việc khi xuất I2S codec thì xuất ra bao nhiêu , còn trong tài liệu em đính kèm là của các chuyên gia của Kx thì lại nói riêng I2S codec thì mặc định là 24/96 nên em cũng chưa biết thế nào tuy nhiên nếu để ý thì mấy con Dac của đường rear ( tức là con DAC nhận tín hiệu I2S) thì đều là các con DAC nhận được 24 bit /96 khz cả , cái này chăc phải lấy OSCiloscope ra đo thì mới biết chắc được
Tuy nhiên như em đã nói 24/96 hay 16/48 đối với TDA 1541 thì về mặt tín hiệu nhạc cũng giống nhau , nếu 24/96 thì do tấn số 96 KHZ cách rất xa so với sóng âm nghe được nên nhiễu sẽ bị loại trừ , ít nhiễu hơn mà thôi , tuy nhiên lại có một trường phái cho rằng NOS (non upsampling) thì TDA1541 nghe mới hay mới mộc :lol: thôi thì để đôi tai mình quyết định hộ vậy



Bac gui cho cai hinh can canh sound card sb0220 đã móc đường I2S. Thanhk bac



Bác Giahuy cho em xin cái hình nối dây ra I2S với; em dự tính nối thẳng vào chân 1,2,3 của DAC UDA1334 thì thấy khá khó khăn vì chỗ đấu nối quá hẹp.
Bác cho em hỏi thêm: Có cần phải nhổ bỏ con DAC nguyên gốc UDA1334 ra không cho khỏi ảnh hưởng đến mạch DAC TDA1541?
Cảm ơn bác



Bác Giahuy cho em xin cái hình nối dây ra I2S với; em dự tính nối thẳng vào chân 1,2,3 của DAC UDA1334 thì thấy khá khó khăn vì chỗ đấu nối quá hẹp.
Bác cho em hỏi thêm: Có cần phải nhổ bỏ con DAC nguyên gốc UDA1334 ra không cho khỏi ảnh hưởng đến mạch DAC TDA1541?
Cảm ơn bác[/quote]

em bận quá nên không lôi ra chụp cận cảnh cho các bác được (chỉ có CN mới rảnh môt chút) nên em chỉ cho các bác các chân trên emu10k1 để các bác tìm các điểm hàn ra bằng cách bật máy đo ở chế độ beep (thông mạch) rồi dò tìm các trâm nối nối với chân emu( đừng hàn lên chân ic nhé hư luôn đó)
chân 99 =data ,100=lrclk,101=bclk
nếu em nhớ không lầm thì chân 1 em hàn ở gần con UDA1334 còn 2 và 3 thì đo tìm chổ hàn ở mặt sau
chúc các bác mò ra điểm nối



Cám ơn Bác , tuy nhiên em đọc hết thì chỉ có thể kết luận thế này EMU10K1 chỉ xử lý trong nội bộ DSP 16/48 , tuy nhiên không đề cập đến việc khi xuất I2S codec thì xuất ra bao nhiêu , còn trong tài liệu em đính kèm là của các chuyên gia của Kx thì lại nói riêng I2S codec thì mặc định là 24/96 nên em cũng chưa biết thế nào tuy nhiên nếu để ý thì mấy con Dac của đường rear ( tức là con DAC nhận tín hiệu I2S) thì đều là các con DAC nhận được 24 bit /96 khz cả , cái này chăc phải lấy OSCiloscope ra đo thì mới biết chắc được
Tuy nhiên như em đã nói 24/96 hay 16/48 đối với TDA 1541 thì về mặt tín hiệu nhạc cũng giống nhau , nếu 24/96 thì do tấn số 96 KHZ cách rất xa so với sóng âm nghe được nên nhiễu sẽ bị loại trừ , ít nhiễu hơn mà thôi , tuy nhiên lại có một trường phái cho rằng NOS (non upsampling) thì TDA1541 nghe mới hay mới mộc :lol: thôi thì để đôi tai mình quyết định hộ vậy[/quote]

Bác Giahuy cho em hỏi:
Do EMU10K1 là chíp xử lý 16/48, hơn nữa số tài liệu cho hay nếu nguồn âm là 32Khz hay 44.1 Khz thì đều bị resample thành 48Khz việc này sẽ gây méo Inter Modulation. Vậy khi cài đặt trong foobar playback->output->directsound thì liệu với nguồn âm là 44.1Khz (được rip từ CD) khá phổ biến thì tại đầu ra rear I2S có giữ nguyên là 44.1Khz và không bị can thiệp gì hay không?
Em cảm ơn!



Theo tài liệu mà em đọc thì đúng như bác nói nguồn âm 44.1 KHZ từ file gốc sẽ bị resample 48khz trong emu10K1 mục đích là chống hiện tượng lệch pha (Jitter) làm biến dạng ấm thanh khi truyền tải giữa 2 nguồn phát (CPU máy tính)và thu (DSP) .
Ngay trong foobar khi mình chọn sample rate 48 thì foobar cũng resample lại , và ngay cả khi chọn resample là 44.1 khz thì vào emu 10K1 cũng bị resample lại 48 Khz
Tuy nhiên trong foobar cũng như trong emu10k1 đều sử dụng thuật toán scmith-gosset 16 điểm để chống méo Inter Modulation ( do tốc độ DSP và tốc độ CPU nhanh hơn nhiều lần so với tóc độ của các con IC filter resample trong máy đầu CDP nên mới sử dụng thuật toán này nổi ) với thuật toán này thì các giá trị âm thanh bị biến dạng là ít nhất đặc biệt là đối với các tấn số thấp
Để thử nghiệm sự khác biệt mình thử set sample rate của foobar là 44,1 Khz rồi set sample rate foobar là 48 thì sẽ nhận thấy ( cảm nhận thôi) để sample rate của foobar là 48 thì nghe âm thanh hơi khác so với để 44.1 Khz một tí ( để 48 nghe âm thanh trong hơn ,theo mình thì hay hơn do độ nhiễu bé đi)
bàn về các loại thuật toán là một chủ đề hơi khó không tiện trình bày ở đây



Con sound SB0220 này tuy rẻ bèo nhưng âm thanh mượt mà chi tiết không ngờ( nếu biết sử dụng đúng cách), những model số khác cũng sử dụng chung chip này nhưng chỉ tương đương sound on board.



Bác Giahuy cho em hỏi ngô nghê một chút:

- Nếu như em đã có sẵn board DAC chip và tube output rồi nhưng lại không phải TDA 1541 mà là PCM1794 hay CS4398 thì sơ đồ này của bác vẫn khả thi?
- Như bác hướng dẫn thì việc trích tín hiệu digital cần đường truyền càng ngắn càng tốt và dùng ống kim loại chống nhiễu để vào DAC, tuy nhiên em ái ngại bộ nguồn máy tính, có phương án nào khả thi để kéo đường tín hiệu ra ngoài không bác RCA hay BNC?

Rm cảm ơn!



Bác sử dụng với PCM 1794 hay CS4398 đều được ạ , tuy nhiên bác phải đặt lại các pin của DA để audio format là 24 bit standard I2S stereo là OK hết
thực ra đường truyền I2S dùng chuẩn TTL nếu đoạn dây ngắn hay chạy trong cùng một thiết bị thì không nhiễu lắm đâu , nếu đem ra ngoài thì phải dùng dệm LVDS thì có thể sử dụng dây nối xa 10m mà không bị nhiễu , nghĩa là từ tín hiệu TTL đổi sang LVDS truyền ra ngoài , rồi convert ra TTL lại mình không biết ở Việt nam có bán chíp này không nều có thì cũng đơn giản thôi



- Cảm ơn bác đã chỉ dẫn, em đang cố đọc tài liệu DA nhưng vẫn chưa hiểu cái phần "cài đặt lại các pin" này như thế nào. Bác có thể nói rõ hơn một cho lính mới như em dễ hiểu không ạ?
- Phần đường truyền tín hiệu thì nếu em hiểu đúng thì đang có bác nxhung đang tiến hành làm layout cho PCB modul với mục đích tương tự nhưng cho mấy cái Transport của các bác ấy ở đây viewtopic.php?f=21&t=70125&start=275 . Nếu phù hợp thì em có thể tham gia đúng không ạ.
- Cuối cùng là board Creative SB0220 - theo em hiểu cũng thuộc diện hàng cổ rồi - em chưa biết ở SG thì tìm mua ở đâu - thấy ebay cũng bán nhiều 2nd cũng chỉ khoảng 6-7$/chiếc thì ship về chắc cũng cỡ 250ng vnd nhưng phải đợi. Bác biết chỗ tiện hơn chỉ em luôn với.



Bác liên hệ tới chú em này xem, mấy năm trước mình có mua của chú em còn khá trẻ này mấy con mấy lần (cho cả bạn bè luôn), hàng cũng hay về, có lần cũng phải đặt trước, khi nào có chú ấy SMS cho mình tới lấy là xong, nhưng bây giờ em nghĩ con này khá hiếm đấy. Thân


Làm việc 24/24 =>**Liên hệ: 129/16/18 Nguyễn Hữu Hào F6.Q4=>Ngay ngã 4 Hoàng Diệu & Nguyễn Hữu Hào, sát chùa Kim Liên là tới hẽm 129F chạy thẵng vào 100m là tới . (cách cầu Ông Lãnh (Cầu Muối 200m) ,cách trung tâm Q1 200m luôn hehehe
: 0909.699.329 (Vui lòng ko sms,mình rất ít coi tin nhắn )



bác duca2004 không nhất thiết phải là sb0200 đâu bác bác tìm một trong mấy cái sau , cái nào trên chíp có con emu10k1 và con DAC UDA1334 ( có mạch chỉ ghi 1334 ) là được hết
The motherboard models of 10k1 cards (M002, M003 and others)
PCI256 (CT4890, CT4891 and CT4893) and PCI512 (CT4820 and SB0150) including OEM model (CT4790)
The original Live! (CT4620) and Live! Value cards (CT4670)
The Live! X-Gamer, Live! MP3+, Live! Player 1024, Live! Platinum cards (CT4760) and value cards (CT4780)
The Live! X-Gamer 5.1, Live! MP3+ 5.1, Live! Player 5.1, Live! Platinum 5.1, Live! Digital Entertainment 5.1 cards (SB0060, SB0100, SB0102, SB0220, SB0222, SB0103 and SB0105) and Value 5.1 (SB0101)
The generic and custom OEM Live cards (CT4830, CT4831, CT4832, CT4850, CT4870, CT4871 and CT4872)
The Audigy series, including the Audigy MP3+, X-Gamer, Platinum and OEM cards (CT0070, CT0072, SB0090 and SB0092).
The Audigy 2 series, including Gamer, Platinum, Platinum eX and OEM cards (SB0242, SB0244, SB0320, SB0240, SB0240P, SB0280).
The Audigy 2 ZS series, including Audigy 2 ZS Gamer, Platinum and OEM cards (SB0350).

Về cài đặt các pin thì bác xem tài liệu của DA có phần audioformat , sẽ có một số chân IC cần treo lên 1(3-5v) hoặc nối xuống(0) mass bác chọn hàng standard I2s rồi nối các chân IC theo đúng chỉ dẫn là xong ( nếu bác chưa rành IC kỹ thuật số thì hơi vất vả một chút )
Link của bác là người ta làm mạch để lấy tín hiệu coaxial tử SPDIF quang , không phải là thứ em nói
Tín hiệu I2S gồm 3 đường truyền riêng biệt CLK , DATA, LRCLK nên ít Jitter và bảo toàn âm thanh dễ hơn là gom tất cả vào một đường truyền SPDIF , để truyển xa tín hiệu này , cần làm bộ coding và decoder , nếu tất cả để trong 1 hộp như em đang làm thì không cần , thực ra nhiễu trong máy tính cũng không ghê gớm lắm đâu nếu làm đúng cách



bác duca2004 không nhất thiết phải là sb0200 đâu bác bác tìm một trong mấy cái sau , cái nào trên chíp có con emu10k1 và con DAC UDA1334 ( có mạch chỉ ghi 1334 ) là được hết
The motherboard models of 10k1 cards (M002, M003 and others)
PCI256 (CT4890, CT4891 and CT4893) and PCI512 (CT4820 and SB0150) including OEM model (CT4790)
The original Live! (CT4620) and Live! Value cards (CT4670)
The Live! X-Gamer, Live! MP3+, Live! Player 1024, Live! Platinum cards (CT4760) and value cards (CT4780)
The Live! X-Gamer 5.1, Live! MP3+ 5.1, Live! Player 5.1, Live! Platinum 5.1, Live! Digital Entertainment 5.1 cards (SB0060, SB0100, SB0102, SB0220, SB0222, SB0103 and SB0105) and Value 5.1 (SB0101)
The generic and custom OEM Live cards (CT4830, CT4831, CT4832, CT4850, CT4870, CT4871 and CT4872)
The Audigy series, including the Audigy MP3+, X-Gamer, Platinum and OEM cards (CT0070, CT0072, SB0090 and SB0092).
The Audigy 2 series, including Gamer, Platinum, Platinum eX and OEM cards (SB0242, SB0244, SB0320, SB0240, SB0240P, SB0280).
The Audigy 2 ZS series, including Audigy 2 ZS Gamer, Platinum and OEM cards (SB0350).

Về cài đặt các pin thì bác xem tài liệu của DA có phần audioformat , sẽ có một số chân IC cần treo lên 1(3-5v) hoặc nối xuống(0) mass bác chọn hàng standard I2s rồi nối các chân IC theo đúng chỉ dẫn là xong ( nếu bác chưa rành IC kỹ thuật số thì hơi vất vả một chút )
Link của bác là người ta làm mạch để lấy tín hiệu coaxial tử SPDIF quang , không phải là thứ em nói
Tín hiệu I2S gồm 3 đường truyền riêng biệt CLK , DATA, LRCLK nên ít Jitter và bảo toàn âm thanh dễ hơn là gom tất cả vào một đường truyền SPDIF , để truyển xa tín hiệu này , cần làm bộ coding và decoder , nếu tất cả để trong 1 hộp như em đang làm thì không cần , thực ra nhiễu trong máy tính cũng không ghê gớm lắm đâu nếu làm đúng cách



Cảm ơn bác đã nhiệt tình chỉ giáo. 2 hôm nay em lục lọi và đọc thấy cũng nhiều điều thú vị và thuyết phục về mục này. Ví dụ như:
- Một số nhả SX DAC cũng quảng bá chuẩn kến nối DAC của họ tiếp nhận truyền tải tín hiệu bằng USB nhưng với chất lượng cao cũng theo chuẩn I2s này mà họ gọi là asynchronous I2S communication. Nó cho phép tiếp nhận tín hiệu từ PC hoặc nguồn âm khác ở các mức 44.1, 48, 88.2, 96, 176.4, 192 kHz thậm chí cao hơn và chuyển đến DAC chip 24 hoặc 32 và quảng bá rằng chất lượng âm thanh được cải thiện rõ rệt...
- Điều này cũng lý giải một số các DAC có cổng USB thông thường dùng các chip PCM 27** hay 29** có lẽ do theo chuẩn truyền tải dữ liệu không phải là I2s nên chỉ hỗ trợ được tới 48kHz. Cũng rất nhiều bác trên diễn đàn đã có ý kiến đánh giá không cao về chất lượng âm thanh các DAC sử dụng đường truyền USB dạng này.
- Họ cũng khuyến cáo sử dụng dây USB 2.0 và sử dụng software riêng cho USB này mới cho ra kết quả...

Quả thật topic này của bác rất thú vị cho anh em muốn nâng cấp chất lượng phát của nguồn âm lossless và có lẽ cách của bác là kinh tế nhất vì những modul USB nói trên cũng có bán nhưng đắt hơn nhiều và còn cần phải đồng bộ hóa với nhiều thứ khác cũng không rẻ...
Chắc em cũng cố gắng học hỏi làm theo bác ...



Em đào mộ phát!
Em bắt đầu muốn nghịch ngợm với DAC mặc dù chưa có kiến thức gì về mấy cái vụ bán dẫn này cả.
Đọc bài của bác gia huy em bỗng dưng muốn sử dụng con desktop vứt xó ở nhà và kiếm mấy món như bác giahuy chỉ dẫn về nghịch.

Bác giahuy cho em hỏi, em sử dụng bo mạch của DAC TDA1541, ko ko sử dụng phần CS8414, lấy tín hiệu I2S từ soundcard đâm thẳng vào TDA 1541, sau đó xuất tín hiệu ra đâm vào lưới đèn đằng sau là ổn phải ko ạ?
Em còn lơ tơ mơ cái món này lắm, mong bác Giahuy và các bác chỉ bảo thêm.

Tiện đây, các bác cho em hỏi, bác nào có cái soundcard Creative SB0220 hoặc 0222 mà ko dùng đến thì để lại cho em với được ko ạ?
Em theo dự án này vì em cũng muốn có thêm nguồn lossless nghe nhạc, bên cạnh CDP và đầu deck tape



Kết quả tốt như vậy sao topic im ắng quá, đã có bác nào diy thành công theo bác chủ chưa ạ ? Em cũng đang nghiên cứu để đu theo bác chủ, chắc phải phiền bác dài dài, kiếm cái main có xuất HDMI luôn kết hợp giữa làm việc, nghe nhạc và xem film HD luôn. Có bác nào đu theo ko, anh em trao đổi làm cho vui.



Các bác cho em hỏi là card sb0220 full tụ và thiếu tụ âm thanh có khác nhau ko ạ ?



Em hiện giờ đang có hai con card SB0220, 1 con mua mới ở PV năm 2004 mạch in đen made in China, 1 con mua cũ sau này mạch in nâu hàng Malaysia, âm thanh nghe không phân biệt được # ntn.
Hiện giờ em vẫn dùng hai con này lấy tín hiệu digital đưa vào DAC nghe nhạc file.



Có em đây bác.
Em đã có PC, đã kiếm đc Card sound SB 0220, đã đặt TDA và bo, 6h1/6h2 có sẵn rồi.
Bác có tính theo dự án này đến cùng thì ta cùng làm



Bác cho em hỏi là TDA và bo đặt ở đâu ạ, cả bóng 6h1 nữa? Em quyết tâm theo rồi đang đi kiếm linh kiện đây bác.



2 card đó có phải là 2 loại em hỏi ko bác?



TDA bác đặt ở Siêu thị AV, hoặc shop minh thanh
Bo TDA 1541, bo nguồn và bo đèn bác có thể đặt luôn ở shop minh thanh.

nếu bác muốn trữ đèn 6h1 để chơi thêm các dự án tube amp, rề ... nữa thì làm luôn vài chục ở Vũ đà nẵng
Còn nếu chỉ cần 2 quả chơi dự án này thì bác cho em cái địa chỉ, em tặng bác 2 quả 6H1P chơi cho vui

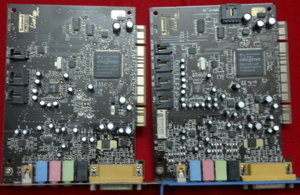

2 con sound của em đây, lấy ngõ out digital cấp vào DAC nghe rất tốt, dùng ngỏ out analog cấp thẳng vào amply nghe bị nhiểu và ko hay do mạch analoge ko tốt.
