DIY Nguồn phát máy tính kết hợp Creative + TDA1541+ Tube

Em muốn hỏi bác Rock0em_h_x là đầu sony 750 bác mod cũng theo trong vnav này phải không bác? Âm thanh sau khi mod nghe có thực sự khá hơn không bác



Chào các bác ợ!
Tình cờ em lại vô đây và nhận ra đây đúng là con đường mà đang tìm.. em xin nhờ các bác chỉ giáo để em tham gia với ạ.
Em thì chưa biết gì về bán dẫn hay tube và DIY gì cả, cho nên chắc em sẽ phải nhờ các bác giảng dải từng chút chút 1.
Theo em hiểu thì hệ thống này có phải sẽ thay thế 1chú CDP, và tận dụng được nguồn nhạc LL sẵncó dễ sưu tầm ko? Đọc hết topic này em rất khoái, hiện em đang dư 1 chú pc p4 cùi, vậy em còn phải chuyển bị những gì và các bác có thể chỉ giúp em sơ đồ đấu nối các thiết bị với nhau đc ko ạ... em xin đa tạ các bác đã soi đường vạch lối cho em, em hi vọng sẽ hấp thụ đc hết để có thể ra đc sp cuối cùng. (Em ko phải dân điện tử và cũng chưa biết tụ hay trở hay biến áp j cả)



Em cũng ko biết cái gì về điện tử ngoài ... mấy tý kiến thức phổ thông đã rơi rớt mất hơn phân nửa sau gần 10 năm.
Nhưng cái quan trọng nhất là mình có, đó là đam mê.
Bác mà có đam mê và dám làm thỏa mãn đam mê thì ... tụ, trở, biến áp gì gì cũng ... ra hết!

- Nguồn nhạc lossless thì ... đầy trên mạng (nên dùng phần mềm check để biết nó có phải là nguồn gốc CD hay ko nhé!), hoặc bác cứ mượn bạn bè cái đĩa CD rồi về rip ra WAV hoặc FLAC là ok
- Còn phải chuẩn bị những gì, bác đọc kỹ từ đầu topic rồi mắc ở đoạn nào, phần nào thì ới lên, anh em sẽ nhảy vào giúp bác



Xin chào Bác RockOem_h_x ,theo chỉ dẫn của bác tôi đã liên hệ với bác chủ Minh Thanh,rất may là bác ấy nhận làm.Vậy là phần các mạch tda,dèn đóm,biến áp và nguồn tạm ổn.Tôi đã lên tp hcm tìm mua sound sb0220 hỏi nhiều chỗ mà đều hết,cuối cùng tôi phải mua con sc sb 0200,nhìn kỹ thấy con chíp kí hiệu A 1334.Không biết có đúng là uda 1334 không.Tới đây tôi lại thấy khó quá,vì cái sb 0200 mạch nó chi chít,con uda nhỏ xíu,chân cẳng nó dầy muốn sát nhau.bác RockOem_h_x hãy giúp tôi nhé,tôi xin hỏi mấy vấn đề sau:
-dồng hồ đo để ở chế độ beep thông mạch tức là đặt ở kí hiệu nào X1 có phải không?các chỉ số 99,100.101 mà Bác gia huy đưa ra là gì?có phải là ôm không?
-Về cách hàn,bác có nói dùng lõi nhỏ để xâu qua lỗ nhỏ rồi hàn dây vô ở mặt sau,vậy cái đầu lõi ở mặt trên của bo mạch mình hàn làm sao?có phải dùng dây điện để hàn nối tới các chân 1,2,3.
-Về cách đặt que đo của đồng hồ,ví dụ mình đo chân số 1 thí đặt thế nào?có phải 1 que đặt tại chan số 1?que còn lại để dò tìm phải không ạ?
Bác làm ơn giúp tôi nhé,xin cám ơn bác rất nhiều.



hi bác, bác đặt mấy món kia rổ giá ra sao bác, đặt có dễ không? em thì ở tận HN nên tìm đồ hơi khó, nếu không tìm được chắc em phải nhờ tới bác shop kia.



bác chủ Minh Thanh lại ở tp hcm bác ạ,nhưng không sao có thể ship được,vì nó nhỏ gọn lắm.Còn về món bác hỏi là hết tất cả 4,5 củ không có thùng.Chào bác



bác có thể liệt kê hộ e tên các linh kiện bác đặt mua dc ko ạ?



bác chủ Minh Thanh lại ở tp hcm bác ạ,nhưng không sao có thể ship được,vì nó nhỏ gọn lắm.Còn về món bác hỏi là hết tất cả 4,5 củ không có thùng.Chào bác[/quote]
bác có thể liệt kê hộ e tên các linh kiện bác đặt mua dc ko ạ?[/quote]

bác có thể mua các mạch này ở bác minh thanh mà,trên bo có ghi rõ các linh kiện rồi.Vì tôi chưa biết gì nhiều về món này nên phải đặt về vừa để chơi vừa học hỏi cho nó nhanh,phần vì tôi cũng hơi lớn tuổi và cũng ít thời gian nữa.Chúc bác mau đạt được mong muốn.



kiếm mãi mình mới tìm đc 2 chú card Creative... công cuộc tìm kiếm mới chỉ bắt đầu
Bạn cho mình hỏi là mình có 1 đầu CD cũ, trong đó có 1 biến áp có nhiều đầu ra 12V, 13V, 3v. ... làm thế nào để biết được nó có cuốn theo kiểu CT ko bạn nhỉ?



Đo thì biết mà! Sao cụ vào đây hỏi thế thì làm sao làm được! Cụ sang mục này xem: viewforum.php?f=9



- con chip đó là 1330 hay 1334 đều ... ko quan trọng. Cái mình cần là con chip to nhất trên cái sound card kia: EMU 10k1
- bác hãy đọc lại trang đầu mà bác giahuy hướng dẫn: xác định chân 1, 2, 3 của UDA 1334 thì rất dễ, và do chuẩn I2S đưa vào TDA1541 của chúng ta hoàn toàn giống chuẩn I2S đưa vào con UDA1334 có trên bo card nên cần xác định các chân 1, 2, 3 của UDA để trích tín hiệu I2S từ đây và đưa vào TDA1541, chứ chúng ta chẳng dùng con UDA1334 mần chi cả :mrgreen:
Xác định được chân 1,2,3 của UDA1334 (hoặc UDA1330) rồi, bác đem cái card ra chỗ sáng, dò dò đường mạch nối với chân 1, 2, 3 đó - nó đi đến những đâu, ở chỗ nào có thể giúp ta ... chích mối hàn dây vào hoặc có cái lỗ nào trên bo nối với 3 điểm đó, mà ta có thể xỏ cái dây qua được hay ko. Sau đó, dùng đồng hồ VOM, loại đồng hồ hiển thị số ấy, hoặc loại đồng hồ đo Henry + ohm cũng có chế độ đo thông mạch kêu bíp.



Như em đề cập ở trước, với món thập cẩm này, khi làm cần phải biết sơ sơ qua 3 thứ:

1) PC: Lắp ráp 1 cái PC desktop, biết cài phần mềm, biết sử dụng các phần mềm play lossless cũng như các công cụ hỗ trợ để kiểm định file nhạc có phải là nhạc ... xin hay ko. Nếu ko biết cách check, nghe nhạc .flac, .wav .... mà chất lượng tầm .mp3, kiểu như quả tụ to, vàng chóe, for audio, nhưng bóc cái vỏ ấy ra thì là con tụ tàu khựa bé tý ở trỏng ... thì cũng vứt đi :mrgreen:

2) DAC: Biết sơ sơ về thiết kế phần nguồn cho TDA1541, cần biến áp có thứ cấp ra làm sao? Cái này phải căn cứ vào bo nguồn vào của nó. Đối với TDA1541, nguồn cần là +/-5VDC; -15VDC thì biến áp nguồn cấp cho nó ít cũng phải có cuộn 18V-0-18V.
Em thì tận dụng cái biến áp của đầu CD cũ, vì nó có nguồn 9V-0-9V/ 18V-0-18V. Bác có thể tận dụng biến áp nào cũng đc, miễn sao nó có những điện áp thứ cấp đáp ứng yêu cầu của bo nguồn.
Ngoài ra bác cũng nên tìm hiểu thêm về thiết kế 1 DAC, và trong trường hợp này là DAC TDA1541, em cũng ngâm cứu món này. Tuy nhiên khi đặt bo về, trên bo đã in sẵn giá trị linh kiện, cách nối mạch .... bác mần y chang, sau đó kiểm tra kỹ cũng sẽ hát
Em cũng đang ngâm cứu món DAC này, tuy nhiên, em cứ hàn cho nó hát rồi vừa nghe, vừa ngâm cứu, vừa chọt khi rảnh!

3) Mạch tube: cái này bác sang bên đèn điện tử ngâm cứu từ từ.

p/s: cứ theo đường link của bác Việt Dũng, ngâm từ từ, có gì vướng mắc lại lên đây hỏi các bác trên này, các bác ấy sẽ giúp.
Cố lên bác



Em cám ơn các bác!
Đợt này em bận quá nên chưa ngồi ngâm cứu kỹ đc huhu.
@ bác Việt Dũng: khi nào xuống HP em xin phép đc qua chỗ "bia ghẹ" của bác nhờ chỉ giáo có đc ko ạ!



Dạ em sắp lên Chợ trời roài! Sao bác phải về Hp qua chỗ làm giề cóa em ở đó đâu! Nhà em chỉ còn Bia thôi hết Ghẹ roài!
Đợt này Gấu nhà bác mua tặng bác cặp bóng nào không...



bác lên chợ trời thì địa chỉ thế nào, bác cho em xin... thi thoảng em ghé chơi nhờ bác chỉ bảo em mấy đường cơ bản



Thì em lên tói là bác biết ngay mà.
Em đang hỏi câu bôi đỏ......



Em mới tập tành món av này nên chưa biết bóng bánh nào cả, em định theo bác Huy làm thử bộ này và em cũng mới kiếm đc vài thứ lặt vặt.. gấu nhà em chả bao giờ cấp kinh phí cho em đâu, toàn đòi thu ko chịu chi hihi



Mấy ngày này có vẻ bác rock0em_h_x vất vả đây, phải đứng ra thay mặt chủ nhà hỗ trợ online cho anh em, em cũng mới pm kêu la ầm trời nhờ bác ấy trợ giúp :mrgreen:



Hi, rất vui khi có người nữa cũng tham gia dự án này.

- Trước tiên, để cho chắc ăn, bác tách hẳn phần coxial phía trước TDA ra, chấm vài mối hàn tách hẳn ra, nếu là bo rời.
- Sau đó, từ card SB0220, bác lấy tín hiệu I2S từ con chip EMU 10K1 ra để đưa vào TDA1541, căn cứ vào chân của con UDA1334 để lấy.

* Trên con UDA1334 thì: Chân số 1 - BCK; Chân số 2 - WS; Chân số 3 - DATA.
* Trên con TDA1541 thì:
Chân số 1: WS - Word select input - tương ứng với cái đường LRCLK mà bác gia huy đề cập
Chân số 2: BCK - chính là cái đường BCLK mà bác gia huy nói
Chân số 3: DATA
* Chúng ta cần lấy tín hiệu ra WS(LRCLK); BCK(BCLK); DATA từ con chíp EMU 10K1 (Cách lấy thì căn cứ vào sơ đồ chân của con UDA1334 như trên) và nối tương ứng vào TDA1541, sau đó chọn đường mass nào thuận tiện nhất và nối mass là ok.

- Dây thì nên bọc nhiễu - nối mass, hoặc bọc trong ống đồng nối mass. Độ dài 30cm thì bình thường. Để âm thanh hay, sạch, hoặc có chất tiếng như thế nào đó thì em mù tịt, nhưng để cho nó truyền đc tín hiệu, thì chỉ cần ... thông mạch là đc, bác kiểm tra nếu các đầu dây thông mạch, và ko thông sang các dây khác là dùng đc :lol:

- Nếu các bước trên đã làm OK, mà vẫn ko ho he, bác hãy thử kiểm tra lại phần mềm: Bác đã cài kx driver - phần mềm driver điều khiển cho soundcard SB0220 hay chưa? Nếu đã cài phần mềm driver khác cho card, bác thử gỡ bỏ nó rồi cài kx driver (sợt kx audio driver 3551) xem sao.
Chúc bác thành công.

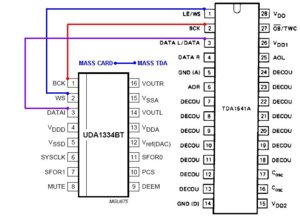

Em vẽ cái hình đấu nối giữa Card và TDA1541:



Có cái hình trực quan thế này dễ cho anh em rồi, cảm ơn bác !



Tính từ khi đóng điện đến bây giờ là 1 ngày mà con Tda của em hát như bị nghẹt mũi, kiểm tra toàn bộ ko thấy có sai sót gì so với datasheet, duy nhất chỉ có chân 4 nối với chân 2, cái này trong datasheet ko thấy nói mà chỉ xem các tiền bối làm, khi ngắt 2 chân này ra thì nó ko kêu, trong khi nhà sản suất nói khi chân 27 nối +5v thì chân 4 ko sử dụng, cái này em đang thắc mắc mong các bác giải thích hộ em.



Thấy các bác DIY dự án này rôm rả, em cũng muốn tự tay DIY dự án này. Mong các bác chỉ giáo giúp. Tình hình sáng nay em mới xin được thằng bạn 1 cái card sb0220 nhưng không có full tụ, không biết làm dự án này được không. Các bác đi trước có kinh nghiệm chia sẽ nhé. Thanks.



ko full tụ cũng chẳng sao. Miễn là nó còn chạy bình thường là đc.

Chúc mừng bác nhé. Hệ thống này đã hát thì tức là bác có thêm 1 tụ điểm nữa để ăn chơi rồi :lol: :lol:



em đọc chăm chú hết cái topic này và máu em bốc lên đầu, em đang dùng đầu cd khá gấu nhưng vẫn máu me món này quá! khổ nỗi em là dân văn phòng, kiến thức về máy tính thì em ok nhưng về phần cứng thì em chịu chết, cái vụ mạch miết này em nhìn như là ma trận, thèm quá mà làm sao bi giờ! nhà em còn mấy cái thùng pc pen 4, card loại này cũng còn, nhưng cái vụ hàn mạch thì em bó tay, em lại ở tỉnh xa, chắc lại phải đè nén trong lòng, hic! nhìn các bác DIY mà thèm đứt ruột! ôi cứ nghĩ cái cảnh xem HD trên youtube, xuất âm thanh ra loa, màn hình lớn xem hình thì em lại cồn cào, CD nhà em có DAC nhưng làm sao thay nổi cái nguồn phát từ máy tính với nội dung phong phú trên mạng và kho nhạc LL của em nữa.



Lý do với lý trấu giề?
Chỉ tại bác lười thôi :lol:
Có đam mê, có thèm muốn mà cứ ngồi đó mà than :evil:
Răng ko bắt tay vô mà mần đi chứ, trên này tất cả anh em sẽ ủng hộ :mrgreen:
