DIY Nguồn phát máy tính kết hợp Creative + TDA1541+ Tube

Like bác Rock....không có em !
Bác cứ đâp thoải mái! mấy cái sẽ có cái chạy he he he!!!! Cố lên bác!



hura, bác Rock cho nhà em xin sđt, em mày mò, tụ tập về và hàn, báo bác bít luôn là từ bé em chưa từng cầm mỏ hàn để hàn cái gì, chắc em mua cái gì cũng phải gấp đôi để hư còn có cái thay, và nếu thành công thì cái mạch của em sẽ là cái mạch.....xấu nhất trên đời! miễn sao nó cất tiếng hát là em chịu!



Tuần rồi lu bu quá, nhưng em đã tập hợp được 4 PCB của Minh Thanh cho dự án,2 đèn, 1 con CPU cùi của ông bạn cho, sb0220, bây giờ chỉ còn linh kiện và biến áp, bác cho em hỏi:
1. Trên sb0220 của em là không full tụ nên việc dò chân 1,2,3 của DAC UDA1334 thì thấy khá khó khăn vì em tìm đỏ con mắt cũng không thấy con 1334 trên sb0220. Bác làm ơn chỉ dùm em.

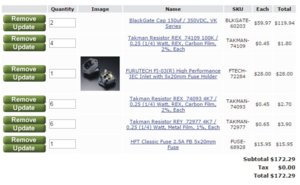

2. Mặc dù trên PCB của minh thanh có ghi đầy đủ giá trị linh kiện nhưng em dốt đặc món này, bác có thể cho em bảng thống kê linh kiện được không, em đội ơn bác. Vì theo E tìm hiểu thì tụ điện ngoài giá trị uF, nó còn có giá trị V; tương tự Điện trở R còn có công suất W nên em không biết đường nào mà lần. Hix.



Tuần rồi lu bu quá, nhưng em đã tập hợp được 4 PCB của Minh Thanh cho dự án,2 đèn, 1 con CPU cùi của ông bạn cho, sb0220, bây giờ chỉ còn linh kiện và biến áp, bác cho em hỏi:
1. Trên sb0220 của em là không full tụ nên việc dò chân 1,2,3 của DAC UDA1334 thì thấy khá khó khăn vì em tìm đỏ con mắt cũng không thấy con 1334 trên sb0220. Bác làm ơn chỉ dùm em.
2. Mặc dù trên PCB của minh thanh có ghi đầy đủ giá trị linh kiện nhưng em dốt đặc món này, bác có thể cho em bảng thống kê linh kiện được không, em đội ơn bác. Vì theo E tìm hiểu thì tụ điện ngoài giá trị uF, nó còn có giá trị V; tương tự Điện trở R còn có công suất W nên em không biết đường nào mà lần. Hix.[/quote]
Sb0220 của bác thì bác chụp hình lên AE trên diễn đàn sẽ chỉ cho bác ,chứ bác nói thế này AE không gúp bác dược !
than



Sb0220 của bác thì bác chụp hình lên AE trên diễn đàn sẽ chỉ cho bác ,chứ bác nói thế này AE không gúp bác dược !
than[/quote]

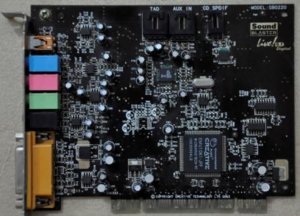

Dạ đây ạ

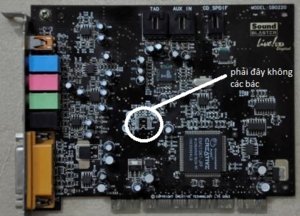

Mình nghi ngờ UDA1334 nằm ở vị trí này phải không các bác



Nó có chữ ở trên bác nhìn kỹ sẽ thấy. Chúc bác sớm hoàn thành dự án!



Em chỉ nhớ là con này có 8 chân, mà cái soundcard của em nó ghi 1330
Bác tìm chỗ nào nó có ghi trên lưng 1334 hoặc 1330 thì chính là hắn

Rồi bác dò từ chân 1, 2, 3 (đọc chân thì bác đọc theo hình chữ U, từ trái qua phải, điểm mốc là chân số 1, bên trái cái dấu khuyết của con chip ấy), xem các chân 1, 2, 3 của con này nó có nối ra chỗ trống nào mà có điểm để hàn hoặc cái lỗ để xâu mà hàn cho chắc tùy càng hay.

mà Bác sắt thép sao mãi im re vậy nhỉ? :evil:



"....Thụy ơi và tình ơi ...
... thụy bây giờ về đâu ..."

Bác khucthuydu79 chuẩn bị cho món này đc những gì rồi.
Bác cứ từ từ, anh em sẽ ... "làm chim bói cá" ... cùng bác đi từng tí một để DIY.
Nói chung là cứ tà tà làm, tà tà tìm hiểu, tà tà hàn ... rồi hối hả đóng điện :lol: là sẽ ok hết

Bác mà mần xong món này, đảm bảo Tuấn Ngọc hát Khúc thụy du sẽ làm cho bác:
".... Đừng bao giờ em hỏi
Vì sao ta yêu nhau
Vì sao môi anh nóng
Vì sao tay anh lạnh
Vì sao thân anh rung
Vì sao chân không vững
Vì sao, và vì sao ! ...."
:lol:

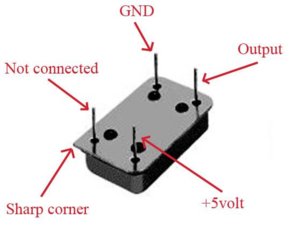

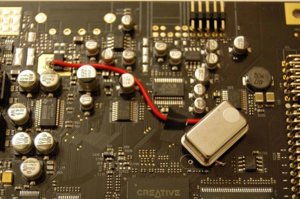

Xin chào các Bác, em cũng rất thích dự án này và đang tìm mua đủ đồ rồi tiến hành làm. Em có ý định khi tiến hành làm sẽ mod luôn phần clock trên main card, vì em nghĩ phần tạo xung clock trên card rất quan trọng nó như mạch đập của trái tim con người. Em cũng đã xem nhiều Topic mod CDP thì nhận thấy mod lại Clock đem lại hiệu quả rất cao. Phần tạo xung chuẩn TCXO có thể mua bộ KIT Clock trên siêu thị av. Em đang tìm mua SB0220 full tụ để tiến hành, bác nào đã có card này kiểm tra hộ em xem thông số con tạo xung clock là bao nhiêu Mhz.
Kính mong các bác cho ý kiến.



Cái món sò với chip này em ... đang mù tịt
Em chỉ mua bo sẵn của TDA 1541 về rồi hàn theo giá trị ghi trên bo thôi
Của em dùng mấy con tụ đó là 104 (tức là 0.1uF)

Nếu bác băn khoăn cực + với cực -, bác kiếm mấy con tụ film, ko phân cực phân khổ gì cả, về hàn vào, chả phải lăn tăn dương âm gì hết :lol:



Theo em thì cứ từ từ
cứ lắp cho nó hát đã
mod clock để sau



Vâng cảm ơn bác, em cũng chưa đủ đồ để tiến hành làm, luôn luôn theo dõi các diễn biến quá trình làm của các bác, nhưng chưa làm thì cứ chuyển bị ý tưởng và tập hợp kiến thức và hỏi ý kiến của các bậc đàn anh đi trước đó ạ.
Em cũng thấy bọn khoai tây nó cũng từng làm rồi.



Có bác nào có mấy cái bang mạch cho dự án này mà dư hay không sử dung cho em xin.
Thanks.



cái tube 6H1P này ở đâu bán vậy anh em, muốn kiếm mua vài cái về làm cái amply đầu tay.



Dự án của em đã hoàn thành trên lý thuyết, mục tiêu của em đề ra là tận dụng đầu CDP hỏng mắt để độ cho con sound card thế nên miễn nó thông mạch chạy tốt là được.

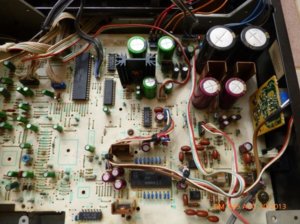

Con CDPlayer em đã kiểm tra nguồn, mạch chip TDA, xuất âm có tín hiệu, đã chạy tốt.

Máy tính của em bình thường, em đã dùng Ks driver đổi front thành rear

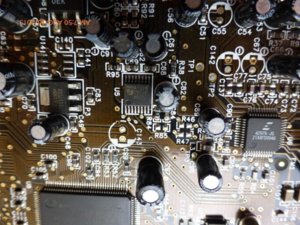

Card sound thì em có sẵn, em đã xác định được con UDA với 3 lỗ mà bác đã chỉ, 3 lỗ sát mép đường tròn C143 phải không bác, lỗ gần chữ C trong C143 là lỗ số 3 phải không bác?

Bây giờ có phải em đục 3 lỗ đó (+ thêm mass) hàn lại thì nó vẫn còn thông mạch, không cần phải cắt mạch đâu phải không ạ?
Sau đó mới nối vào con TDA thì em phải cắt tín hiệu từ con CDP rồi em nối vào, nối theo sơ đồ bác chỉ phải không ạ?
(Em cũng thấy con rơ-le của con CDP, cũng xác định nối tắt con rơ-le đó rồi).

Như vậy tín hiệu từ máy đi qua con UDA như thường nhưng nó còn chạy ra 3 dây tín hiệu rồi chạy qua con TDA đã cắt tín hiệu từ CDP để nối vào, rồi nó chạy phần xuất âm ra bình thường phải không bác.
Em định sẽ làm như vậy nhưng không biết hỏng chỗ nào, nhờ bác chỉnh sửa và chỉ giáo giúp em vài chỗ để hoàn thành tham vọng của em.



Nhờ bác rock0em_h_x chút , bác có thể mở một topic mới giúp em với , vì em tham gia đã lâu, nhưng lười viết bài quá nên đến giờ không đủ bài để mở new thread , nhờ bác mở giúp em topic mới ở mục nguồn phát digital này , tên Topic " Pioneer DVD DV 505 giải pháp chống nghiện LP"
Em đã post bên thành viên mới nhờ mod chuyển qua giúp nhưng có lẽ do mod bận quá
cám ơn Bác nhiều
Gia Huy



Tình hình là em bị vướng ở cái dây nối của TDA với UDA, bác nào rảnh chỉ giúp em nên dùng dây gì, dây như thế nào (trước em chơi dây dài hơn 1 mét, nó tịt tiếng luôn hehe...).



Xin mời bác: viewtopic.php?f=7&t=81523
Chắc là anh em sắp có đồ chơi mới nữa rồi đây



Sau những ngày mất ăn mất ngủ thì dự án của em cũng hoàn thành. Trước đó em làm cái dây dẫn dài hơn 1 mét, nó tịt tiếng luôn, sau thử sound card khác thì mới biết mà cắt bớt dây dẫn.
Em gắn ngay vào ampli hay nghe và cảm nhận... Tuyệt vời, còn ngon hơn con CDP cũ, âm thanh rất chuẩn, đều 3 dải tần, bass sâu và uy lực mặc dù em không hiệu chỉnh bất kì cái gì từ con soundcard.
Cảm ơn tất cả các bác đã chia sẻ kinh nghiệm + hỗ trợ giúp em để em hoàn thành dự án này.



Xin chào bác rock0em_h_x
Em cũng đang cặm cụi theo dự án này và có một số vấn đề càn bác giúp em tý nhé:
- Em mua bo mạch 2 bóng 6DJ8/ECC88 của shop minhthanh audio và có nhờ bác ấy gắn luôn linh kiện (mạch này chỉ thiết kế cho 6DJ8/ECC88)
Vậy hiện tại em đang có một số bóng: 1A2П, 1B3, 1F34, 1K2J, 1L4, 1L33, 1S5, 1Б2П, 2P3, 6H1П-BU, 6K4, 6P1, 6П1П-EB, CГ1П-E-B, CГ2П
Trong những bóng trên bóng nào có thể thay thế cắm rút được mà không phải điều chỉnh thông số các linh kiện trên mạch in, và so sánh chất âm của các bóng đó bóng nào hay nhất.
Kính mong bác giúp đỡ.



Trong mấy quả bóng bác nêu, em chỉ biết mặt biết tên có 6H1П-B và 6П1П-EB. Bóng 6H1 có thể cắm rút ở mạch 6dj8/ecc88 được, tuy nhiên 6h1 ko tương đương hoàn toàn với 6dj8 đâu bác nhé, cắm vào nghe thử thôi, chứ nếu mạch thiết kế cho 6jd8/ecc88, thì khi bác cắm 6h1 vào sẽ có sai lệch giá trị Va/Vk/Vg/Ia đôi chút.
Nhưng để nghe đc thì cắm vào là nghe, chưa cần điều chỉnh linh kiện gì cả, sau này điều chỉnh sau - cái món điều chỉnh mạch này phải víu áo cao thủ roài, món này em chịu :lol:

Cái vụ chất âm bóng nào hay hơn bóng nào thì em cũng ... mơ hồ lắm. Em ko có điều kiện để đc nghịch nhiều loại đèn. Thường thì em hay chơi món nào ngon bổ rẻ nhất, mãi lâu sau này có điều kiện thì kiếm loại tương đương về để mod. Nhưng hiện tại em vẫn cứ ... rẻ nhất em chơi :lol:



Em có nghiên cứu em Rasberry Pi giá rất rẻ có thể cài Linux làm music server. Có chân xuất i2s và clock trực tiếp không phải móc nối loằng ngoằng. Dùng smart phone điều khiển rất tiện và dễ. Phải tội em hơi dốt linux, có bác nào tí toáy cái này cho em theo với



bác vào đây có nè lấy i2s qua pi

Code:

http://www.noiseisgood.co.nz/?p=365



Chào các bác đã nhiệt tình làm theo dự án này , sau một thời gian lu bu với các dự ớn khác , nay em quay lại nâng cấp dự án này với một số update như sau:
1. Phần Analog :
Thay điện trở IV xuống còn 68V , mục đích là để thay đèn 6H1P bằng 6H2P là đèn sinh ra một cặp với TDA1541 theo lão Firkus
Thay tụ xuất âm 1mF MKP bằng tụ dầu 1mF để chất âm bớt khô
Thêm 2 tụ 0.1 mF wima bypass ngay chân đèn ( nguồn cao áp cấp cho đèn) 2 tụ này coi vậy mà ảnh hưỡng nhiều đến chất âm trước em sử dụng tụ thường thay wima vô nghe khác hẳn liền
2. Phần digital thay dây tín hiệu I2S bằng dây bạc bọc teflon cắt thật ngắn ( di chuyển mạch TDA1541 đến sát sound card) để giảm nhiểu và truyền dẫn tốt hơn , 3 sợi dây I2S này chứ cũng quan trọng lắm đó , làm dây dài là nghe tiếng khác liền vì tần số của mỗi dây cũng lên đến gần 1 Mhz cho nên việc bị nhiễu là có khả năng xảy ra
3. Phần điều khiển CPU em sử dụng điện thoại Anroid samsung S3 và phần mềm Unified Remote và wifi
Các bác sẽ thấy hệ thống Lossless của các bác nay trở nên tuyệt vời với chất âm rất gần LP ( em so sánh Nora Jones come along with me bằng LP và Lossless thấy cũng đạt 90% rồi , điều khiển chọn bài ngay trên màn hình của smartphone không cần mở màn hình monitor và chạy tới chạy lui dùng chuột nữa
Theo chủ quan của em hệ thống này bỏ xa các loại DAC dùng cổng coaxial để truyền tín hiệu SPDIF kể cả các loại đắc tiền vì các lý do sau
1. Việc truyền tín hiệu SPDIF đi cho thật chính xác là rất khó do tần số tín hiệu truyền đi lên tới tần số 30MHZ (cực nhanh) phải dùng osciloscope 50MHZ mới thấy được dạng sóng khi thấy được dạng sóng rồi các bác sẽ vỡ lẽ ra tại sao Transport này hay hơn transport kia , các hộp đổi từ USB ra SPDIF sao lại có giá chênh lệch nhau rất nhiều
2. Do tần số cao như vậy nên khi truyền tín hiệu đi chất lượng dây Coaxial phải cần rất cao , điện dung nhỏ , chống nhiễu tốt , nếu không dạng sóng sẽ ảnh hưởng ngay và chất lượng âm thanh sẽ thay đổi
3. Ở 2 đầu Transport và DAC cổng truyển dẫn thường có biến thế cách ly để chống nhiễu mass , biến thế cao tần này cũng ảnh hưởng rất nhiều đến dạng sóng cấp cho IC giải mã SPDIF ra I2S ( CS8414)
4. Jitter của hệ thống transport & Dac sẽ ảnh hưởng nhiều đến âm thanh , dối với các DAC có đường clock output và tRansport có đường Clock input thì đỡ chứ nếu không Jitter là rất lớn
Một số thông tin thêm cho các bác đang đu theo dự án này , cám ơn các bác



cái ras pi mod i2s jitter 800ps lận...
